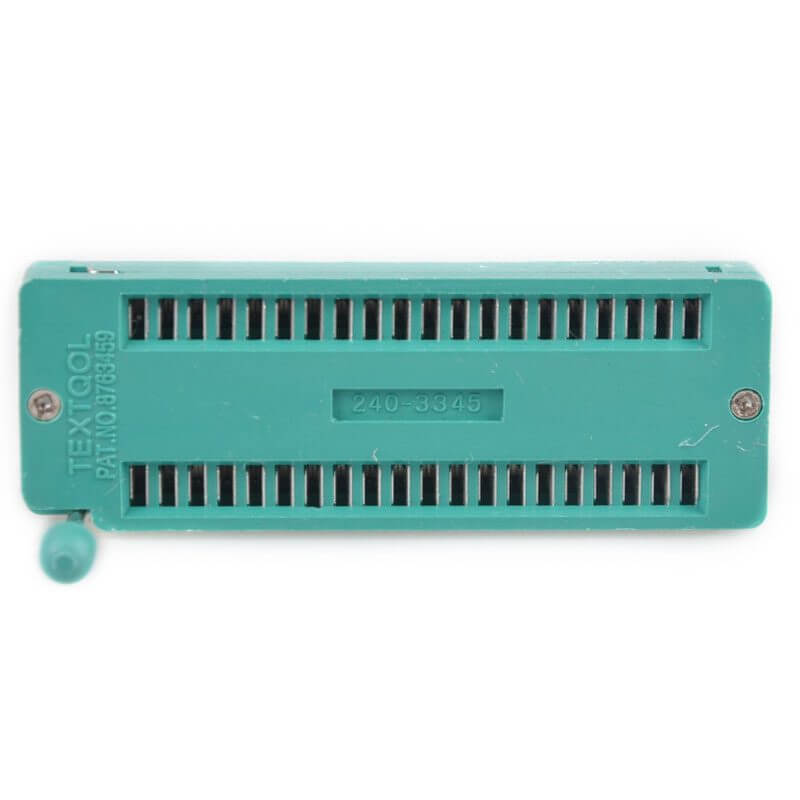

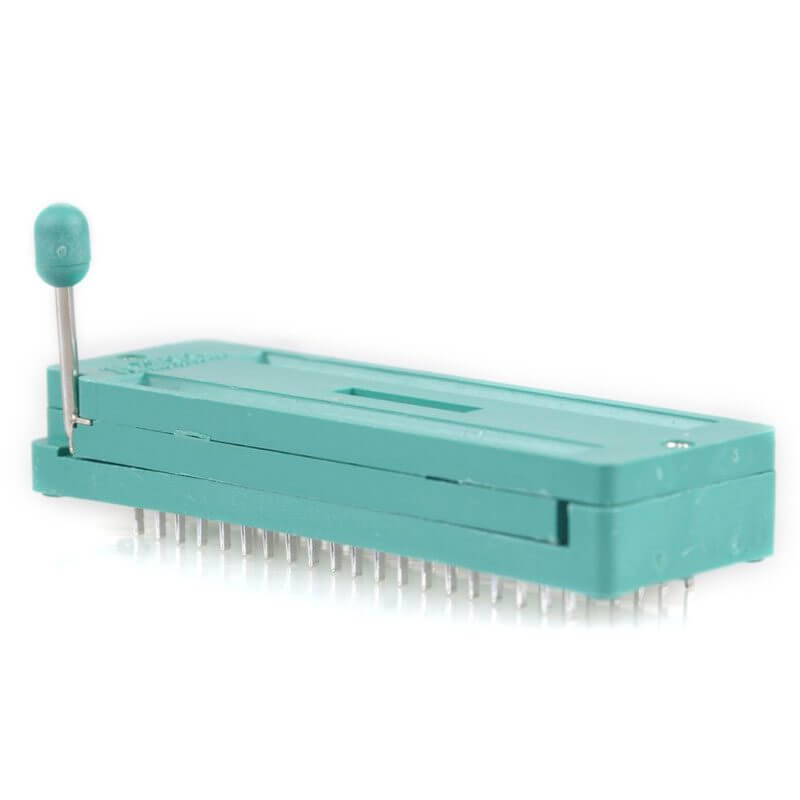

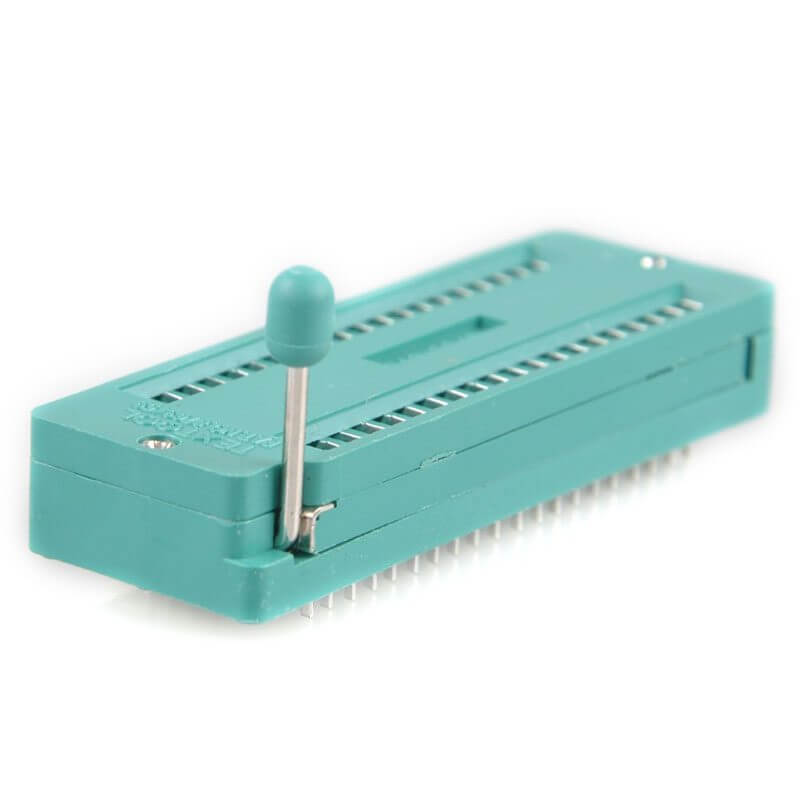

Zocalo ZIF 40 pines

INFORMACIÓN

Zocalo ZIF 40 pines es un tipo de conector o socket que se utiliza para conectar microcontroladores “MCUs” o diferentes circuitos integrados “IC”. Ideal para conectar y desconectar de forma fácil y rápida microcontroladores y circuitos integrados de 40 pines o menos.

El zocalo ZIF 40 pines sirve para proporcionar una conexión segura, así como tener la facilidad de retirar y reemplazar IC sin dañar los pines. Su principal aplicación es incluirlo en placas de circuito impreso “PCBs” para la programación de circuitos integrados DIP o MCUs.

Es de fácil utilización ya que tiene fuerza de inserción cero, el IC solo caerá en el zócalo y para sujetarlo el zocalo incorpora una palanca que al bajarla bloqueará y sujetara los pines o terminales de los IC.

En UNIT Electronics contamos con los sockets mas utilizados, encuéntralos dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Zocalo ZIF
• Color: Verde
• Número de pines: 40 pines
• Montaje: THT
• Separación entre pines (Pitch): 2.54mm

INFORMACIÓN ADICIONAL

Las aplicaciones comunes de los Zócalos ZIF de 40 pines incluyen:

• Programadores de MCUs
• Desarrollo de hardware y prototipos de sistemas embebidos.
• Programación y reprogramación de chips de memoria, microcontroladores y otros componentes.
• Pruebas y depuración de sistemas electrónicos.
• Uso en sistemas de automatización y control industrial.
• Uso en sistemas de entretenimiento y juegos electrónicos.

¿Cómo utilizar el zocalo ZIF?

Para utilizar un zocalo ZIF de 40 pines, te recomendamos lo siguiente:

• Asegúrese de que la placa base y el MCU o IC sean compatibles.
• Retire cuidadosamente el microprocesador o chip anterior si es necesario.
• Alinee los pines del chip con los contactos del Zocalo ZIF  y presione suavemente hasta que los pines queden completamente insertados.
• Verifique que el chip esté firmemente conectado y que no haya pines doblados o dañados.
• Cierre la palanca o clip del Zocalo ZIF para asegurar el chip en su lugar.
• Conecte la placa base a la fuente de alimentación y encienda el sistema.
• Verifique que el sistema detecte correctamente el chip y lo configure adecuadamente.

Es importante tener cuidado al manejar los chips y los zócalos ZIF para evitar dañar los pines o el chip.
