YX850 Interruptor Automatico DC Bateria/Fuente 5-48V 10A

INFORMACIÓN

El YX850 Interruptor Automático DC Batería/Fuente 5 – 48V 10A es un módulo de conmutación diseñado para mantener la alimentación estable en sistemas de corriente continua. Su función principal es cambiar automáticamente entre una fuente de energía principal (fuente de alimentación) y una fuente secundaria (batería), garantizando que los dispositivos conectados nunca queden sin voltaje.

El YX850 Interruptor Automático DC Batería/Fuente 5 – 48V 10A se utiliza en una amplia variedad de proyectos y equipos que requieren alimentación ininterrumpida. Es ideal para sistemas de energía solar, donde permite conmutar entre paneles solares y baterías; en routers, módems y equipos de telecomunicaciones, evitando desconexiones por fallos de energía; en sistemas de videovigilancia (CCTV), garantizando que las cámaras continúen grabando incluso durante cortes eléctricos; en equipos electrónicos sensibles, protegiéndolos de reinicios o daños por pérdida de voltaje.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: YX850.
• Voltaje de Alimentación: 5 – 48 VDC.
• Corriente Máxima: 10 A.
• Eficiencia de conmutación: >95%.
• Función principal: Conmutación automática entre fuente principal y batería de respaldo.
• Modo de operación:
  • Prioriza la fuente principal cuando está disponible.
  • Conmuta a batería al detectar corte o caída de voltaje.
  • Regresa automáticamente a la fuente al restablecerse.
• Pérdida de conmutación: Menor a 0.1 segundos (prácticamente instantánea).
• Protecciones integradas:
  • Contra sobrecorriente.
  • Contra polaridad inversa.
  • Contra sobrecarga.
• Temperatura de Funcionamiento: – 30 °C a 50 °C.
• Dimensiones: 61 mm x 30 mm x 18 mm.
• Peso: 23 g.

DOCUMENTACIÓN Y RECURSOS

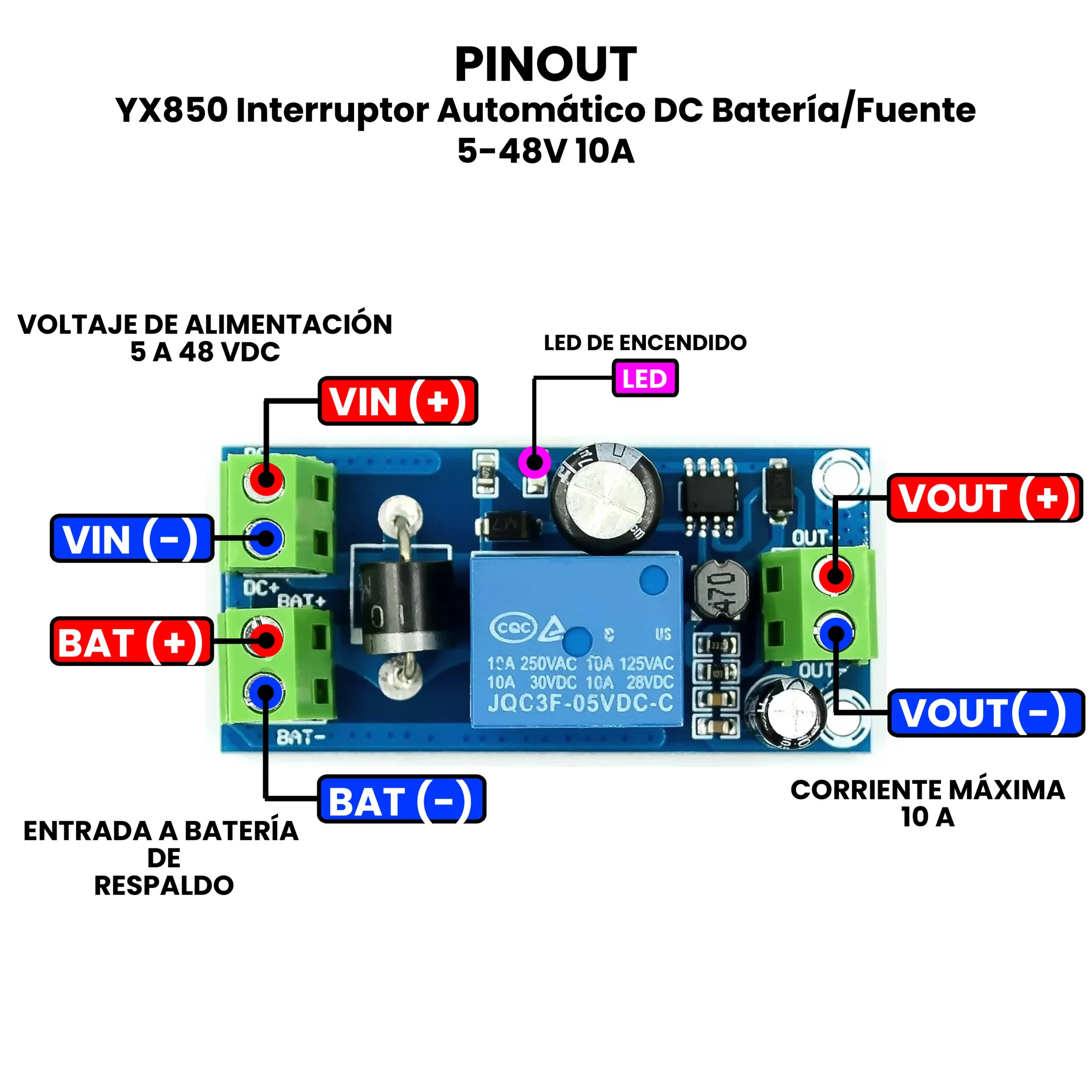

• Pinout

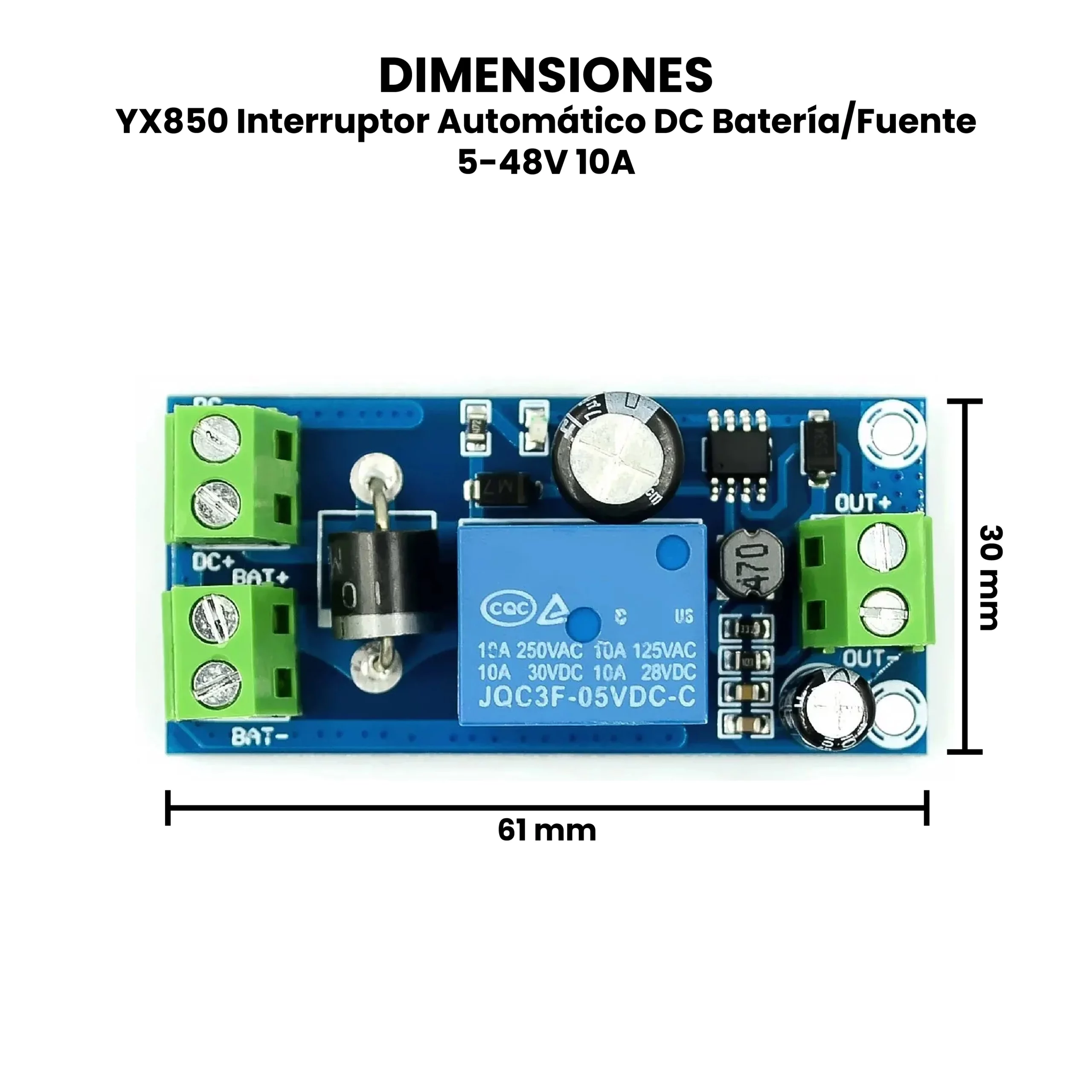

• Dimensiones

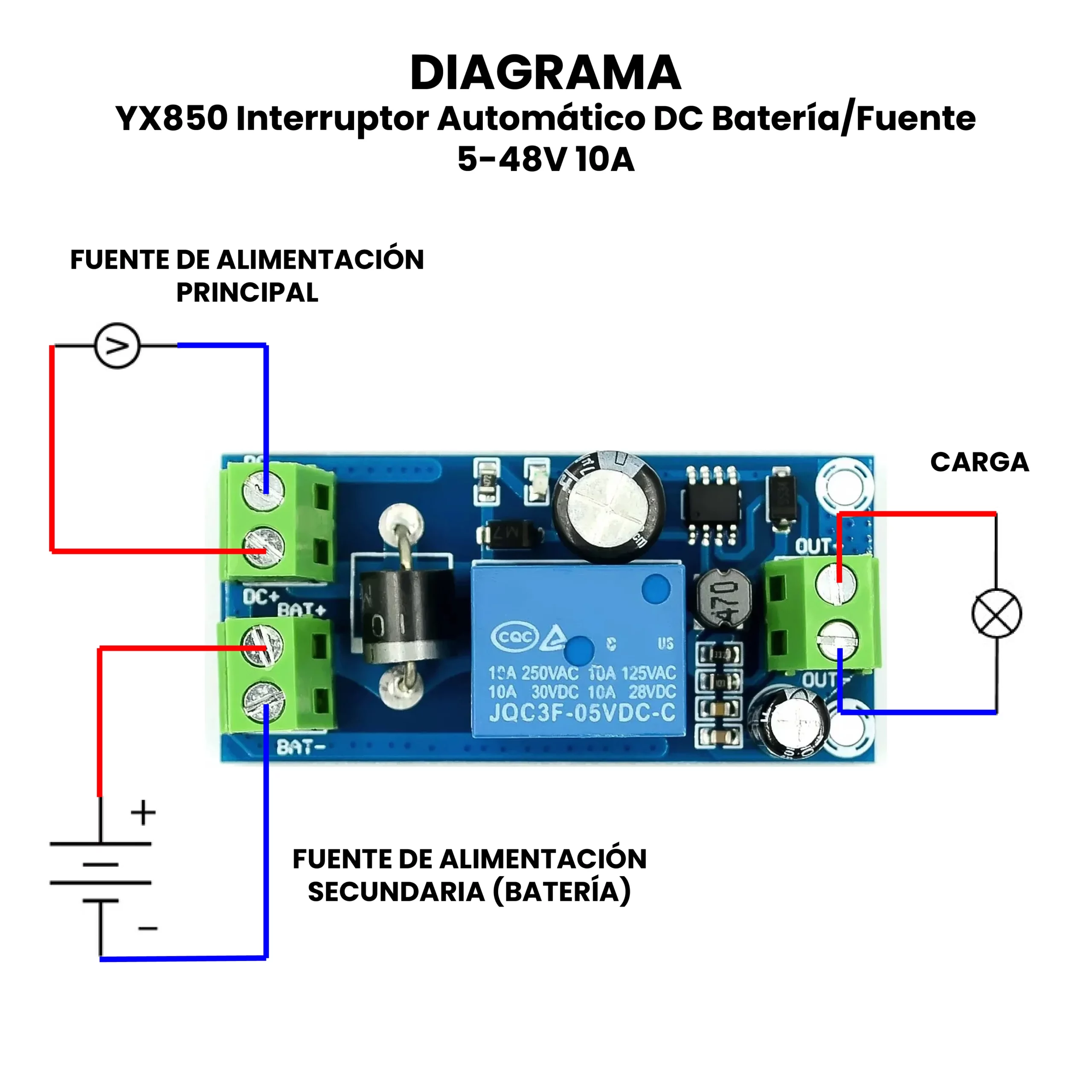

• Diagrama

INFORMACIÓN ADICIONAL

¿Cómo funciona y cómo se conecta el YX850 Interruptor Automático?

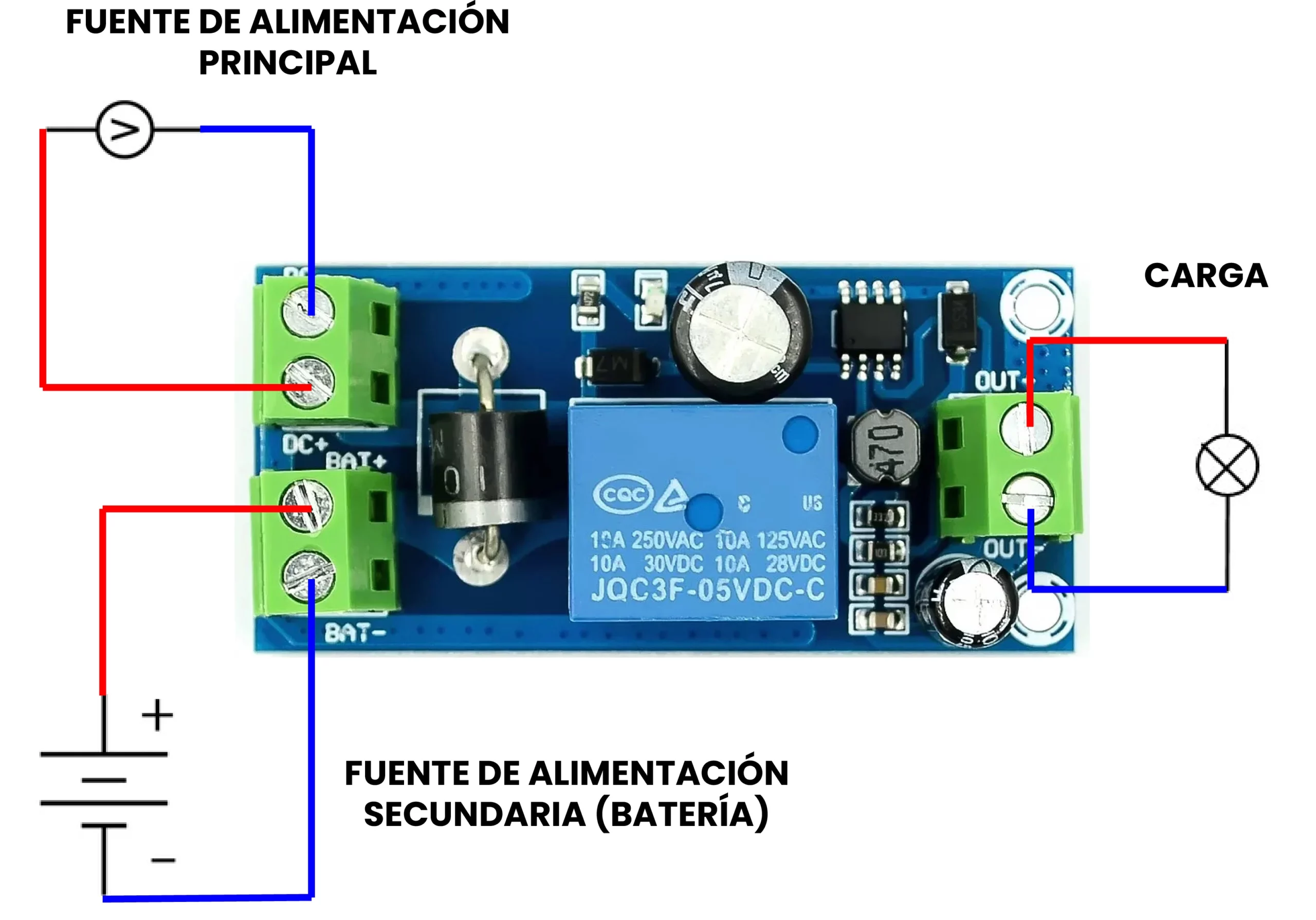

Cuando la fuente principal falla o se desconecta, el YX850 conmuta de forma inmediata hacia la batería de respaldo, y al restablecerse la energía regresa de nuevo a la fuente sin interrupciones perceptibles. Gracias a su rango de trabajo de 5 a 48V DC y capacidad de hasta 10A, es ideal para aplicaciones en sistemas de respaldo. Es muy sencillo realizar las conexiones de este módulo de energía, a continuación te dejo el diagrama:

Notas de Funcionamiento

1. Al momento de hacer la conmutación se pierde energía por unas décimas de segundo.
2. La fuente alimentación principal, la batería y la carga tendrán el mismo voltaje.
3. La fuente principal siempre alimentará la carga, siempre y cuando exista un voltaje estable, en caso contrario cambiará a la batería.
