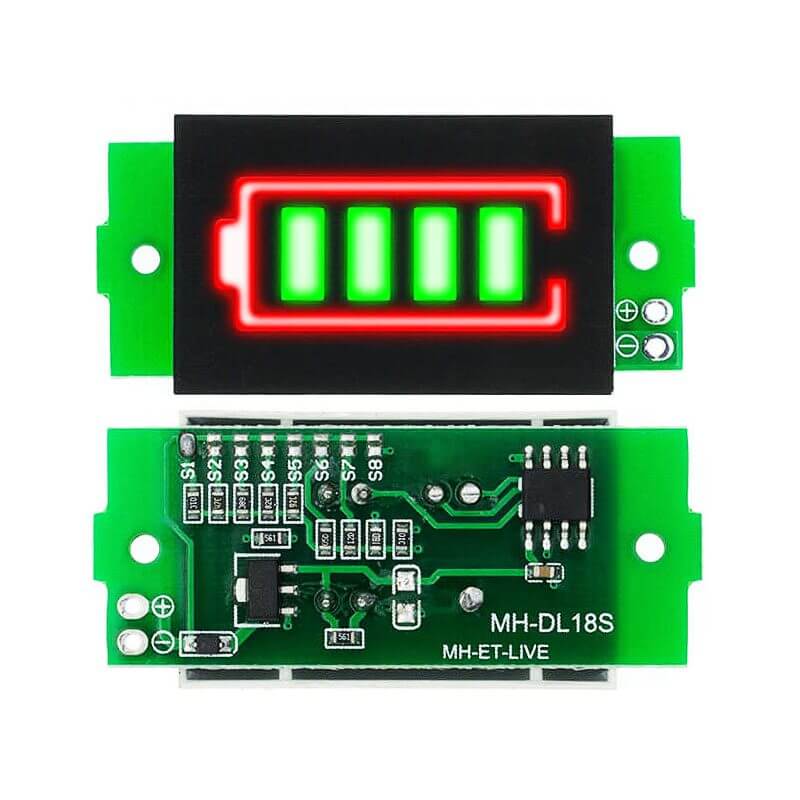

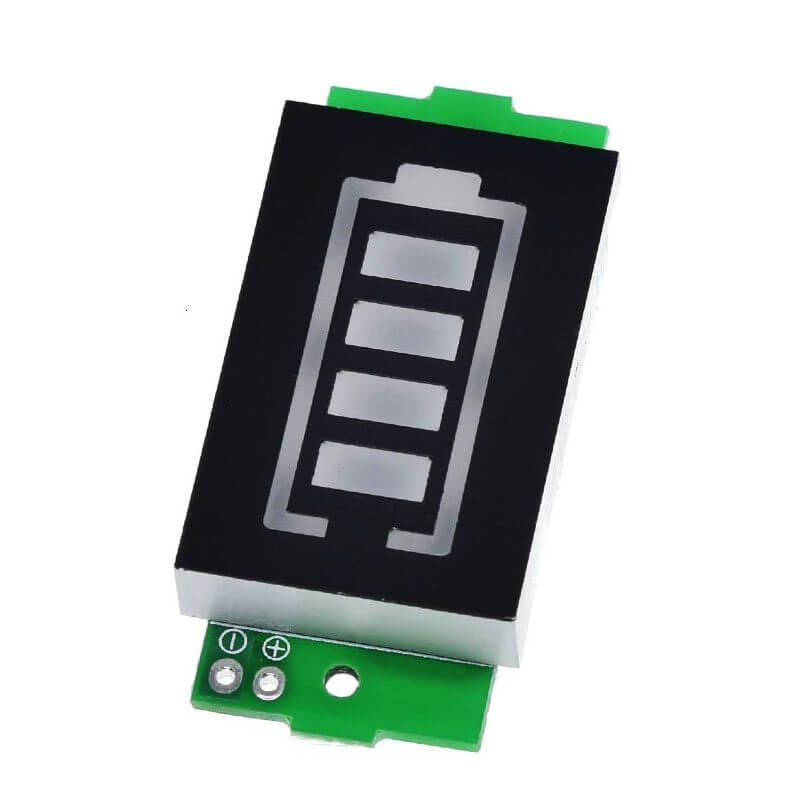

Indicador de Bateria Litio Ajustable 1S a 8S Color Verde

INFORMACIÓN

El Indicador De Carga De Batería Litio Ajustable 1S a 8S es un módulo que permite medir la carga de baterías de tipo litio de 1 a 8 celdas, sólo tienes que conectar las terminales de su batería cómo indica la polaridad marcado en el PCB del módulo y soldar el puente de la PCB indicando el número de celdas que se requiera medir la carga. El módulo indicara mediante los led´s el estado de carga en que se encuentre la batería.

El Indicador De Batería Litio puede usarse en proyectos en donde requiera la lectura de energía y que ocupe voltajes entre 3.3V hasta 34V, es decir desde 1 hasta 8 celdas de litio. En proyectos de robótica, domótica, monitores de video, dispositivos sensores, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Operación: 3-34V
• Corriente de Trabajo: 5mA
• Temperatura de Operación: -20°C a 50°C

DOCUMENTACIÓN Y RECURSOS

• Pinout

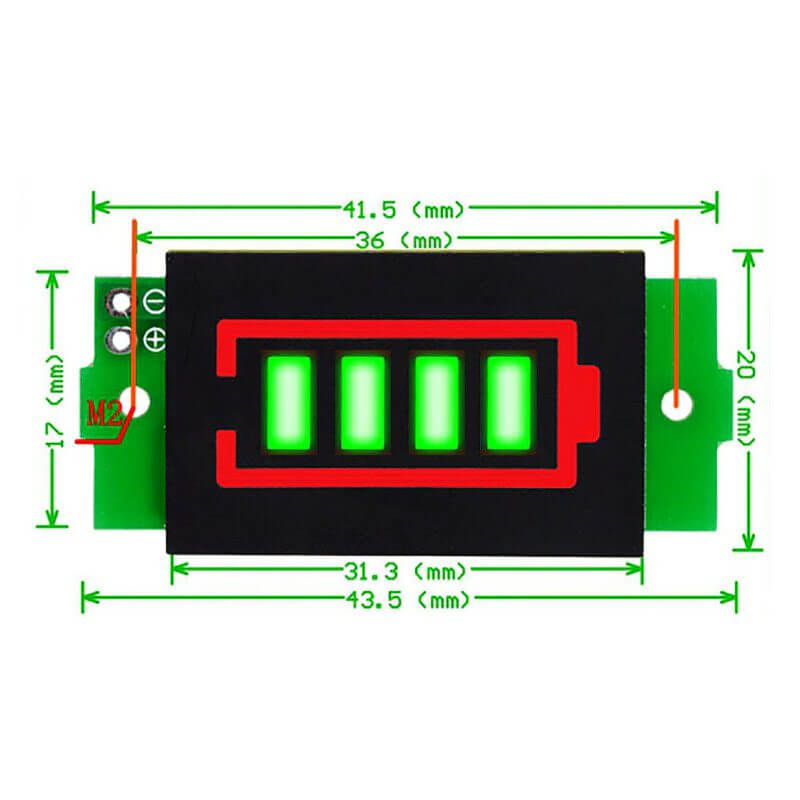

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo usar por primera vez el indicador de batería?

• Cuando se conecte por primera vez alguna batería de litio y tu batería este cargada totalmente estarán encendidos todos los indicadores de lo contrario ningún led del indicador encenderán.
• Puede ser usado también en baterías Ni-MH siempre y cuando estén en el rango de voltaje en la lista de parámetros. Conectar el positivo y el negativo a los terminales del display y automáticamente se activará el módulo.
• No invierta la polaridad.

NOTA: Este dispositivo no es a prueba de agua y debe ser usado en interiores.

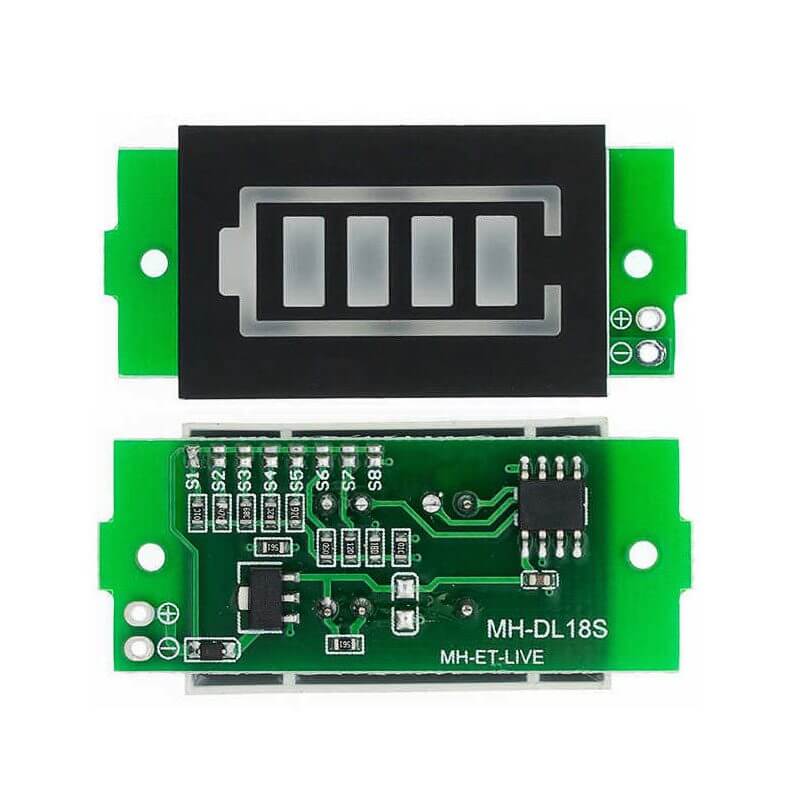

Conexión para seleccionar celdas

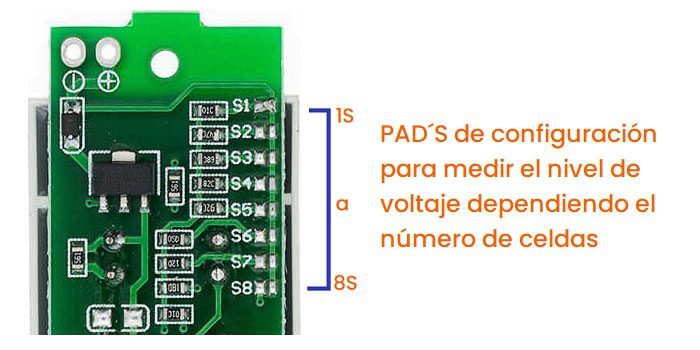

Para saber la carga de voltaje de las baterías dependiendo el número de celdas se requiere una configuración en los pads que se encuentran al revés de la PCB.

Para el caso de solo requerir el voltaje de una celda la configuración será la siguiente:

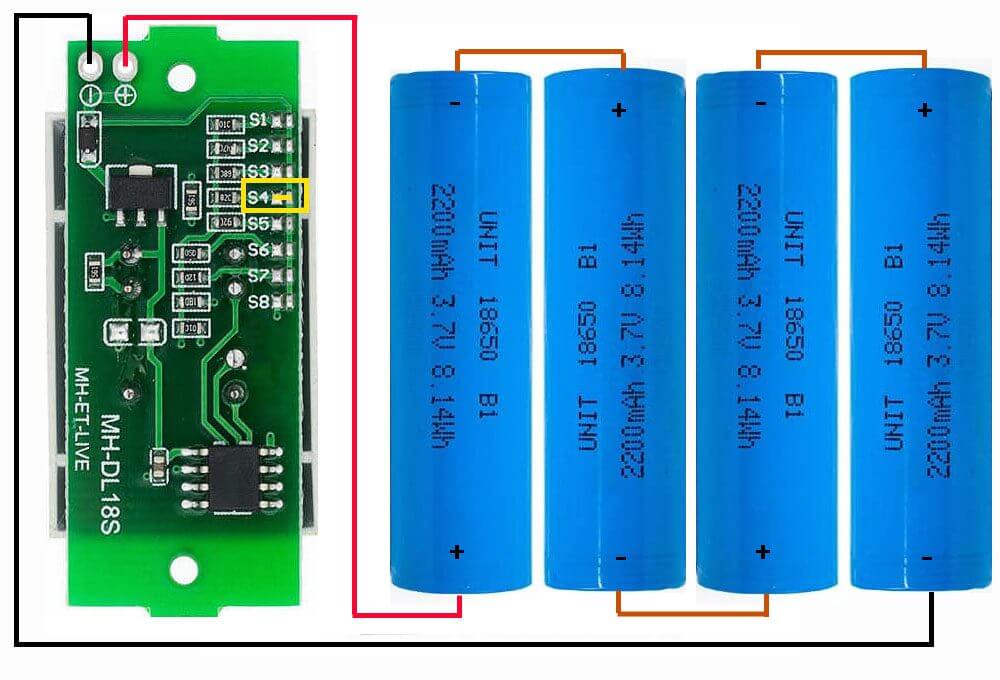

Si se requiere saber la carga de mas celdas se tendrá que desoldar el pin de S1 y soldar un puente en el pad del numero de celdas a medir.

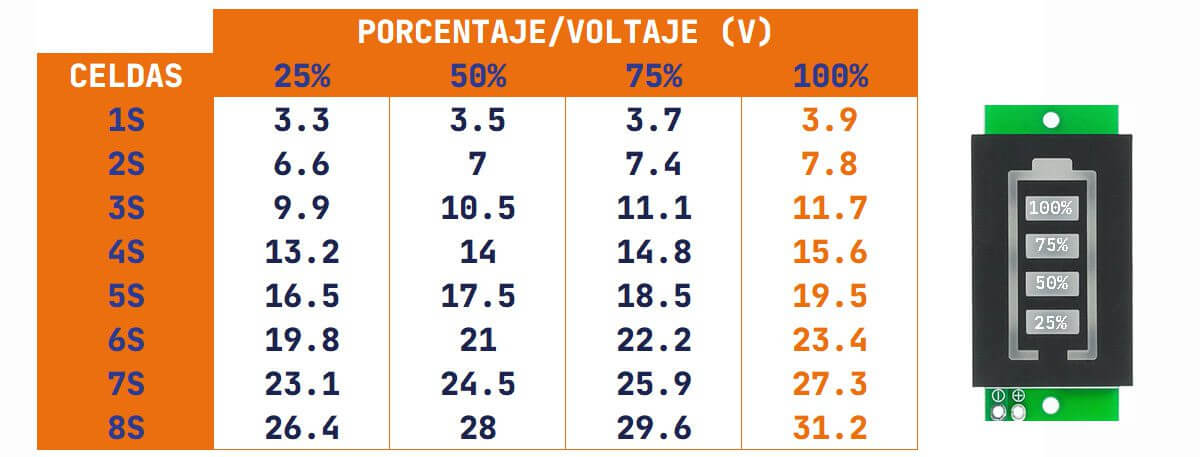

La distribución de medición del voltaje respecto a las celdas será la siguiente:
