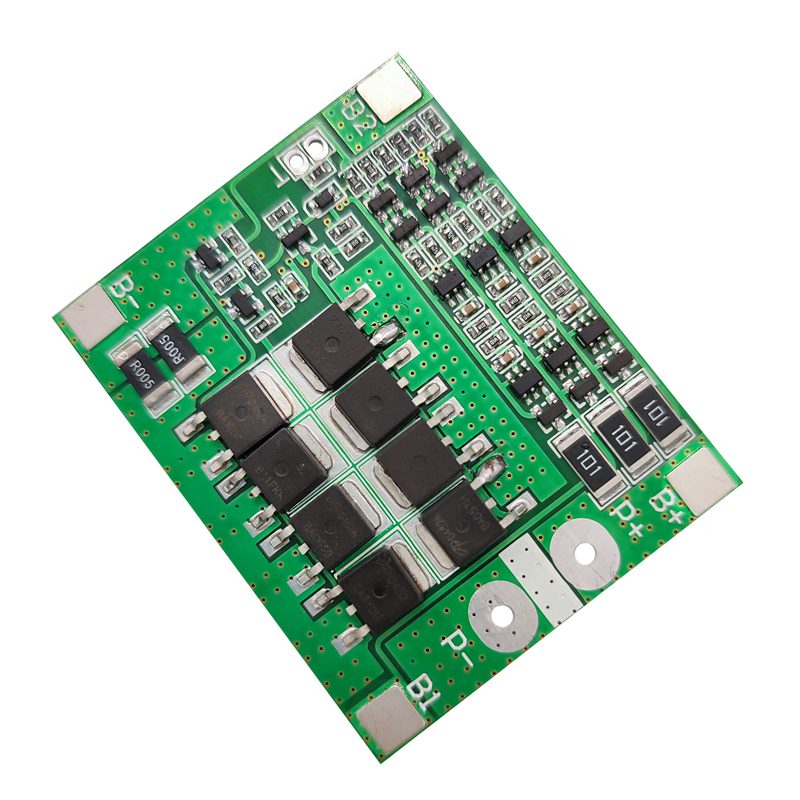

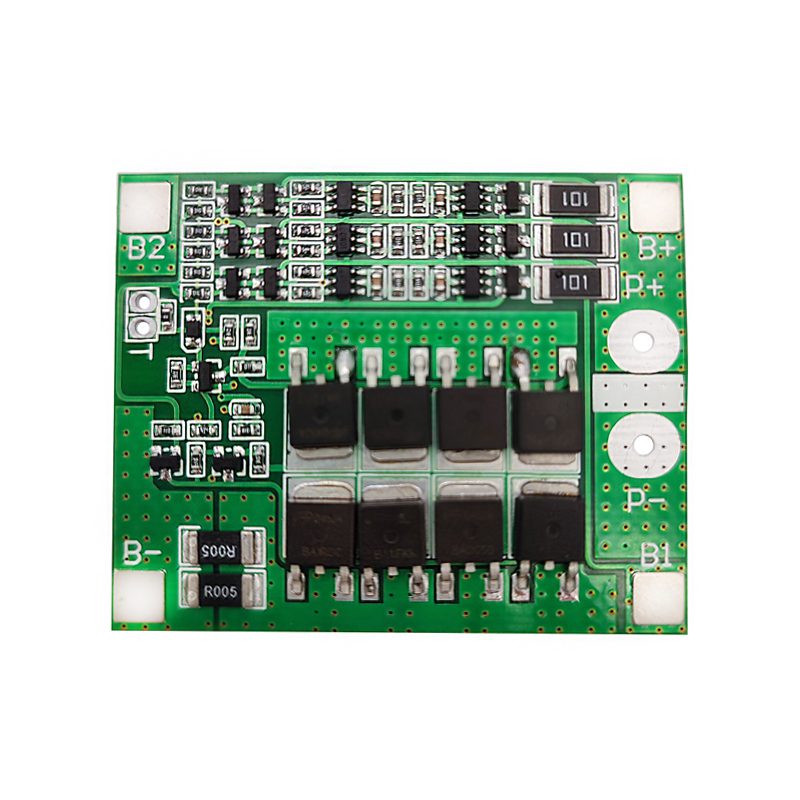

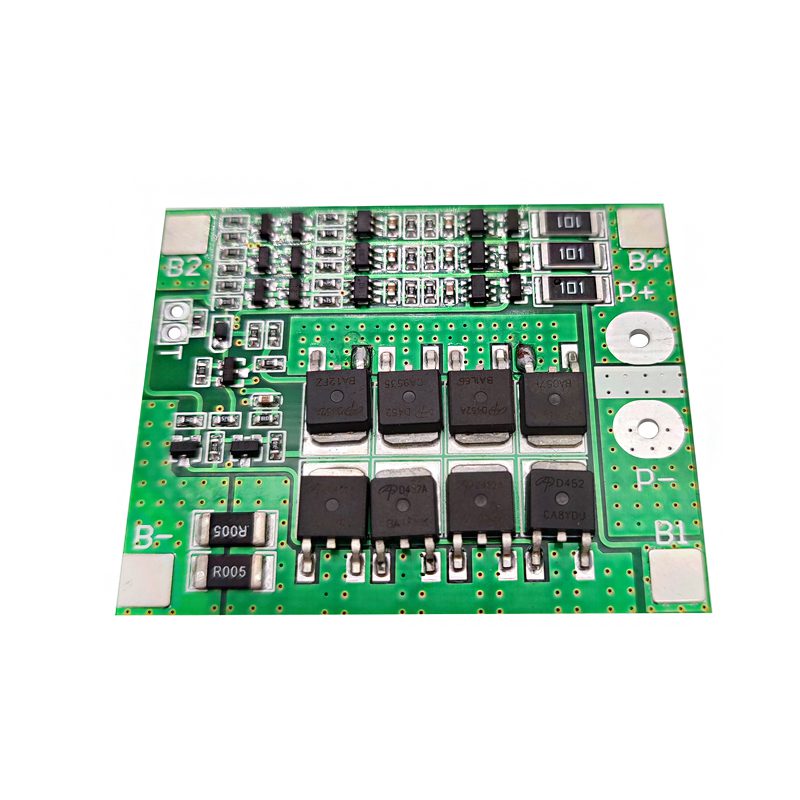

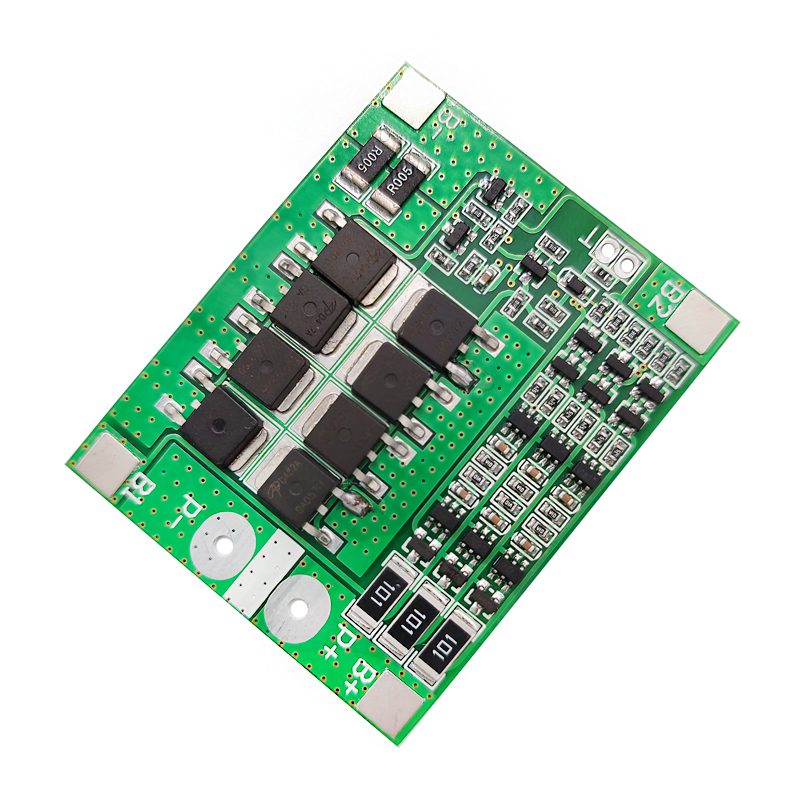

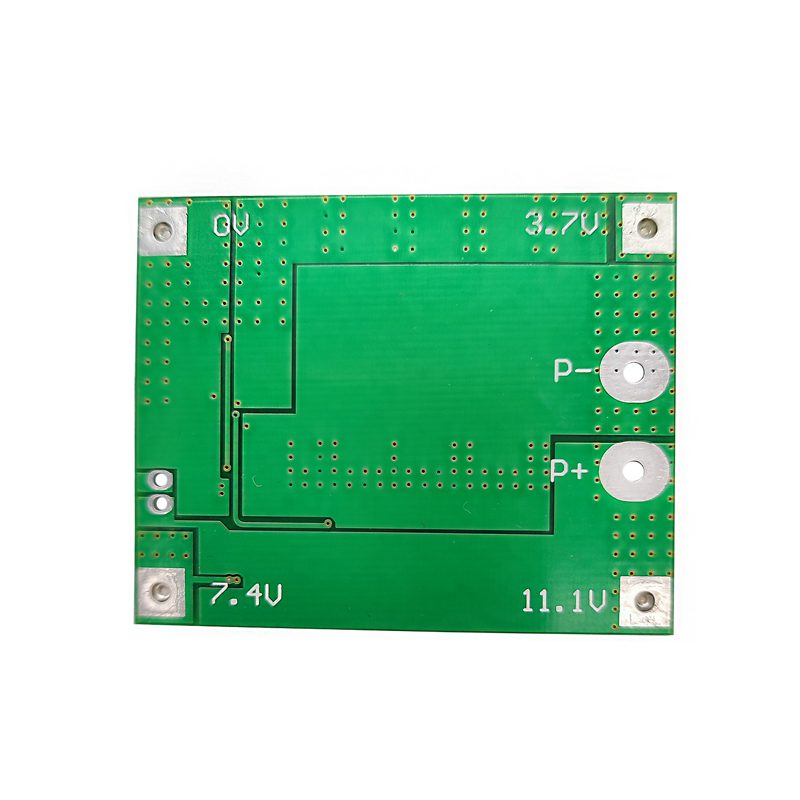

BMS 3S 25A Balanceador Carga de Baterias

El Balanceador Carga de Baterías BMS (Battery Management System) modelo HX-3S-FL25A-A es un dispositivo que carga 3 baterías Li-ion en serie, tolerando una corriente máxima de 25A. Funciona a un voltaje de carga de 10.8 V a 13 V, siendo su tensión de carga 4.25 a 4.35v ±0. 05 V y tensión de descarga 2.3 V a 0.5 V.

Cuenta con protección de sobre carga y sobre descarga de batería Li-ion, es decir, controlan cuándo la batería o conjunto de celdas no debe descargarse, cortando la tensión de salida y en qué momento se ha cargado suficientemente, cortando la tensión excesiva de entrada.

El Balanceador carga 3 Baterías en serie, siento útil en productos electrónicos que requieren 12V. Adicional protege los sistemas de una sobrecarga, sobre corriente y cortocircuitos; ya que detecta el nivel de voltaje en cada una de las baterías balanceando y emparejando las mismas.

Funcionamiento del Balanceador de Cargas BMS

El Balanceador es solo una función auxiliar, el equilibrio significa cuando la batería se carga, cada batería de serie necesita con el mismo voltaje. Por ejemplo cuando el voltaje de una celda es de 4,2 V, las otras celdas no, el primer voltaje de la celda se descarga para esperar a que las otras celdas se eleven al mismo nivel.

Aclaraciones del Balanceador de Carga BMS 3S 25A

1. Este Balanceador no es adecuado para herramientas electrónicas de alta potencia, si se usa para destornilladores y perforadores, series de bicicletas eléctricas, máquinas de pesca y LED de 1 W, no te será útil.
2. Adecuado para baterías Li-ion tipo 18650
3. El producto sirve adecuadamente para la carga de modulo de 3 baterías en serie, en caso de solo conectar 1 batería la carga será lenta y demanda mas corriente para su debida carga.
4. Los valores de voltajes de carga son múltiplos de 3.7V o 4.2V
5. Cargue después de conectar la línea, entonces tendrá salida.
6. Adecuado para:

• • 10.8v (voltaje nominal de batería de polímero)
  • 11.1v (18650 o 3.7v voltaje nominal de batería de litio)
  • 12.6v (tensión de carga completa de batería de litio)

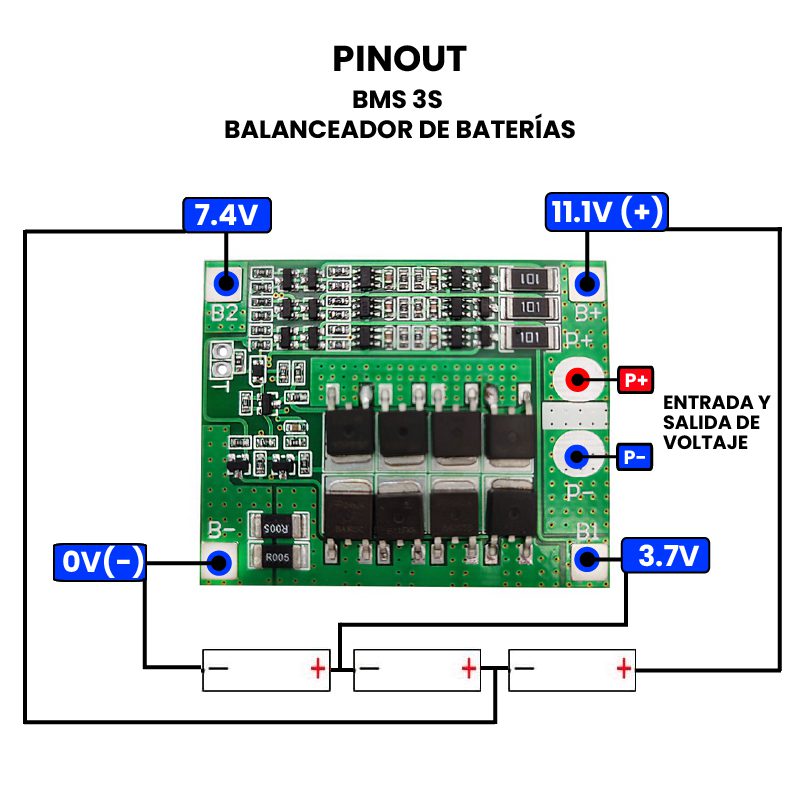

Conexión en serie y paralelo de baterías.

Los balanceadores pueden cargar configuraciones donde las  sean mas de 3 pilas; es decir que cada batería tenga mas de una pila conectada en paralelo. Para ellos recordar las reglas básicas de estas configuraciones:

• Conexión en Serie: Suma de voltajes misma corriente
• Conexión en Paralelo: Mismo voltaje suma de corrientes

Esto para no sobrepasar la corriente máxima que tolera el dispositivo.
