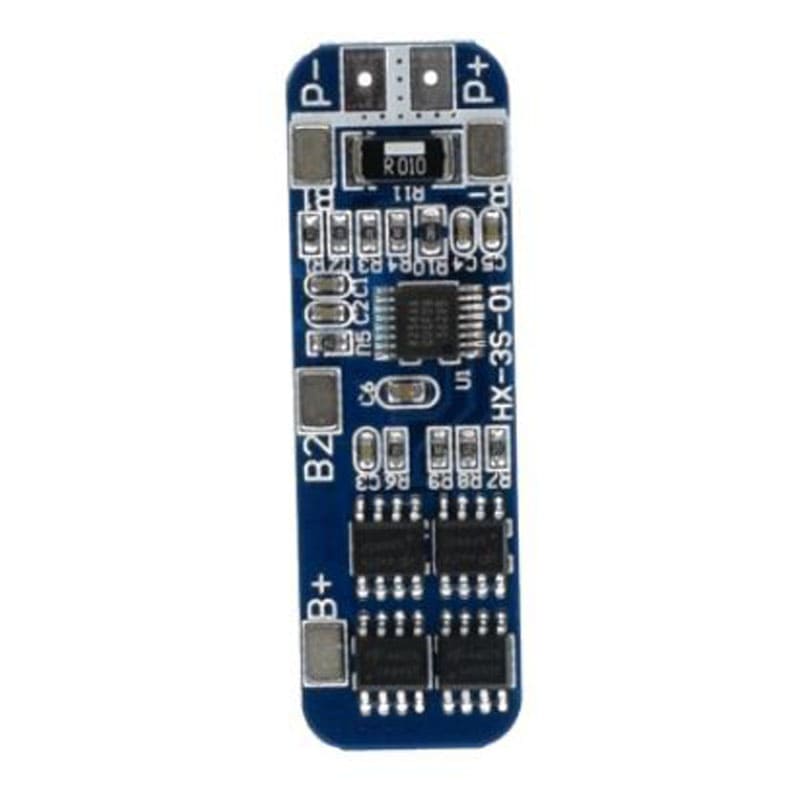

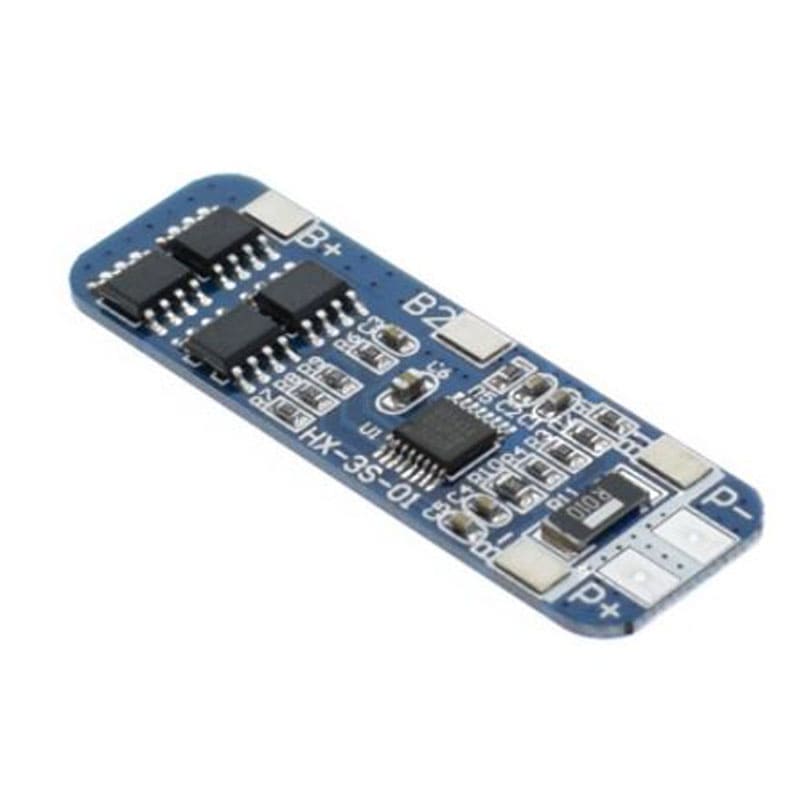

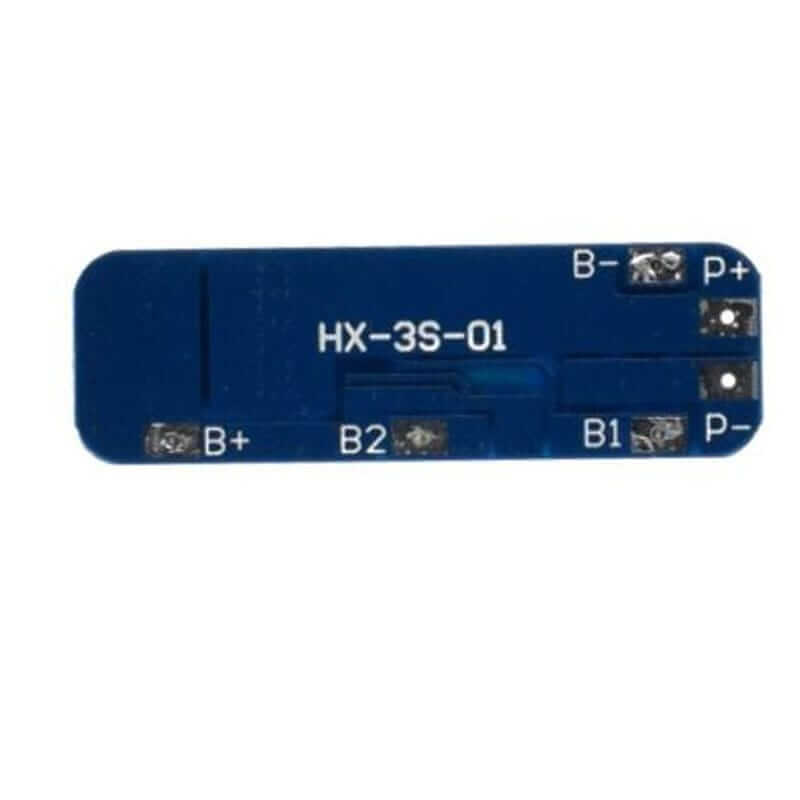

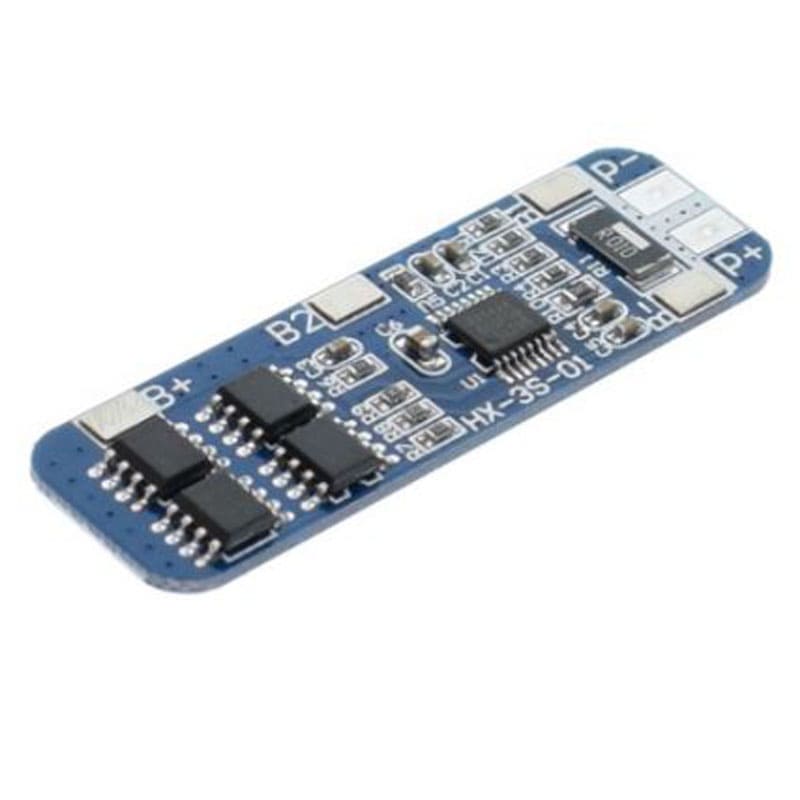

BMS 3S 10A Balanceador Carga de Baterías

BMS 3S 10A Balanceador Carga de Baterias

$ 36.00

318 disponibles

CANTIDAD	PRECIO
10 piezas	$ 30.76
25 piezas	$ 27.21
35 piezas	$ 24.39

SKU: AR0149 Categorías: BMS, ENERGÍA, ENERGÍA, GENERAL, MÓDULOS Etiquetas: 10A, AR0149, Balanceador BMS, Balanceador de Baterías, bateria, bms, BMS 10A, BMS 3S, BMS 3S 10A, cargador, Cargador de 3 baterías, HX-3S-FL10A-A, Módulos de Carga 18650

Comprados juntos frecuentemente

INFORMACIÓN

El Balanceador Carga de Baterías BMS (Battery Management System) es un dispositivo que carga 3 baterías Li-ion en serie, tolerando una corriente máxima de 10A. Funciona a un voltaje de carga de 10.8 V a 13 V, siendo su tensión de carga 4.25 a 4.35v ±0. 05 V y tensión de descarga 2.3 V a 0.5 V.

Cuenta con protección de sobre carga y sobre descarga de batería Li-ion gracias a las tres etapas de diseño (tensión, corriente y corto circuito en la carga).

El Balanceador carga 3 Baterías en serie, siento útil en productos electrónicos que requieren 12V. Adicional protege los sistemas de una sobrecarga,sobre corriente y cortocircuitos; ya que detecta el nivel de voltaje en cada una de las baterías balanceando y emparejando las mismas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: HX-3S-FL10A-A
Protección de corto circuito: Si, retraso de auto recuperación
Vida útil: >30,000 horas
Resistencia interna: menos de 60mΩ
Dimensiones: 50 mm x 15 mm x 2.2 mm
Peso: 3 g
Temperatura de trabajo:-40°C ~ 50°C
- Temperatura de almacenamiento:-40°C ~ 80°C
Voltaje de carga: 12.6V – 13V
- De detección de sobrecarga: 4.35V /4.25V (±0.05V)
- Voltaje de descarga: 2.3V / 3V (±0.05V)
Corriente de trabajo máxima: 6A – 8A
- Corriente máxima de descarga: 10A
- Transitorios de corriente: 9A / 10A
- Corriente en reposo: <6uA

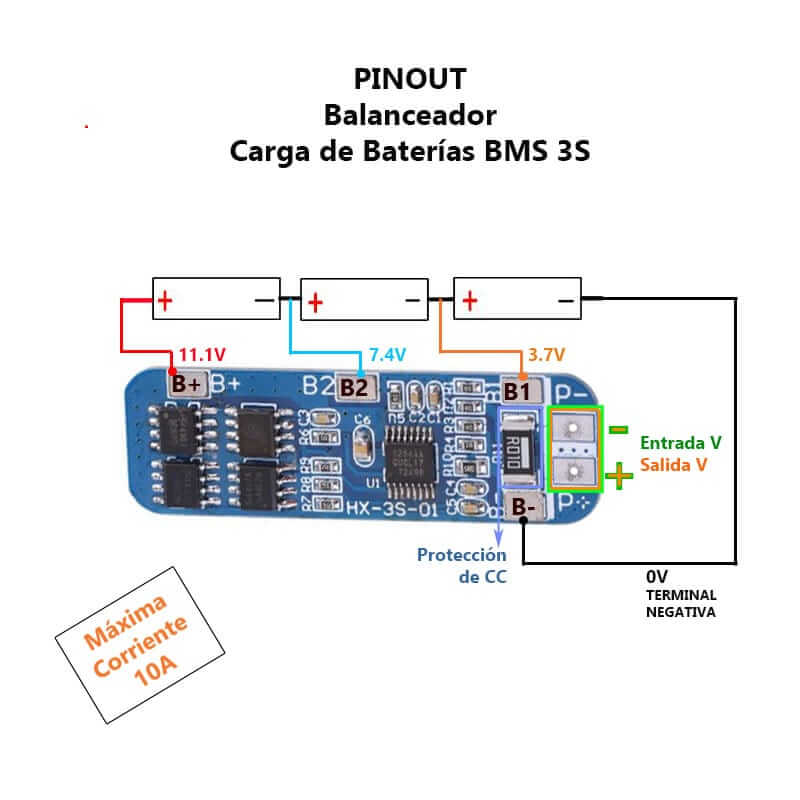

Pines:

- - P+= Voltaje (+) de entrada / salida a carga
  - P- = Voltaje (-) de entrada / salida a carga
  - B- = 0V, Terminal Negativa
  - B1= 3.7V a batería
  - B2= 7.4V a batería
  - B+= 11.1V a batería

DOCUMENTACIÓN Y RECURSOS

Datasheet – MOSFET 4407
Datasheet – 8254AA BATTERY PROTECTION
Pinout – BMS 10A

INFORMACIÓN ADICIONAL

Funcionamiento del Balanceador de Cargas BMS 3S 10A

El Balanceador es solo una función auxiliar, el equilibrio significa cuando la batería se carga, cada batería de serie necesita con el mismo voltaje. Por ejemplo cuando el voltaje de una celda es de 4,2 V, las otras celdas no, el primer voltaje de la celda se descarga para esperar a que las otras celdas se eleven al mismo nivel.

Aclaraciones del Balanceador de Carga BMS 3S 10A

Este Balanceador no es adecuado para herramientas electrónicas de alta potencia, si se usa para destornilladores y perforadores, series de bicicletas eléctricas, máquinas de pesca y LED de 1 W, no te será útil.
Adecuado para baterías Li-ion tipo 18650, 26650, 18550,14500
El producto sirve adecuadamente para la carga de modulo de 3 baterías en serie, en caso de solo conectar 1 batería la carga será lenta y demanda mas corriente para su debida carga.
Los valores de voltajes de carga son múltiplos de 3.7V o 4.2V
Adecuado para:

- 10.8v (voltaje nominal de batería de polímero)
- 11.1v (18650 o 3.7v voltaje nominal de batería de litio)
- 12.6v (tensión de carga completa de batería de litio)

Conexión en serie y paralelo de baterías.

Los balanceadores pueden cargar configuraciones donde las sean mas de 3 pilas; es decir que cada batería tenga mas de una pila conectada en paralelo. Para ellos recordar las reglas básicas de estas configuraciones:

Conexión en Serie: Suma de voltajes misma corriente
Conexión en Paralelo: Mismo voltaje suma de corrientes

Esto para no sobrepasar la corriente máxima que tolera el dispositivo.
