X-HX0598A Probador de Baterias de Litio 18650 BT4-1CHN

INFORMACIÓN

El X-HX0598A (BT4-1CHN) es un probador/descargador para baterías de litio tipo 18650, permite evaluar su estado de forma rápida y visual. Integra una pantalla a color donde puedes ver datos como voltaje (V), corriente (A), potencia (W) y el tiempo de prueba, además de registrar la capacidad descargada (mAh/mWh) para saber cuánta energía entrega realmente la celda.

Sirve principalmente para medir y comparar baterías 18650, detectar celdas en mal estado y seleccionar las mejores antes de usarlas en proyectos como power banks, lámparas, robots o paquetes de baterías. El módulo realiza la prueba aplicando una carga de descarga (por eso incluye resistencias de potencia y una advertencia de alta temperatura), así que es ideal para “calificar” baterías, pero úsalo en un lugar ventilado y evita tocar las resistencias durante/justo después de la prueba.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Probador de Baterías
• Modelo: X-HX0598A BT4-1CHN
• Pantalla: 1.77”
• Alimentación: DC 5V por fuente externa o por batería 18650 (no incluida)
• Interfaz de alimentación: USB Tipo-C (cable/fuente no incluidos)
• Canales de prueba: 1 canal para medición de carga/descarga (compartimento derecho)
• Medición de resistencia interna: Sí (método DC de 2 hilos)
• Funciones: carga, descarga, modo automático, y ciclos de carga/descarga
• Corriente de descarga máx.: Aprox. 1A
• Corriente de carga: hasta 0.5A / 1A (según canal/modo) con carga completa a 4.2V
• Voltaje de corte de descarga (ajustable): 2.5, 2.6, 2.7, 2.8, 2.9, 3.0, 3.1, 3.2, 3.3, 3.4, 3.5 V (11 pasos)
• Ciclos (LOOP): 1 a 9
• Retención al apagar: conserva solo parámetros; los datos medidos no se guardan

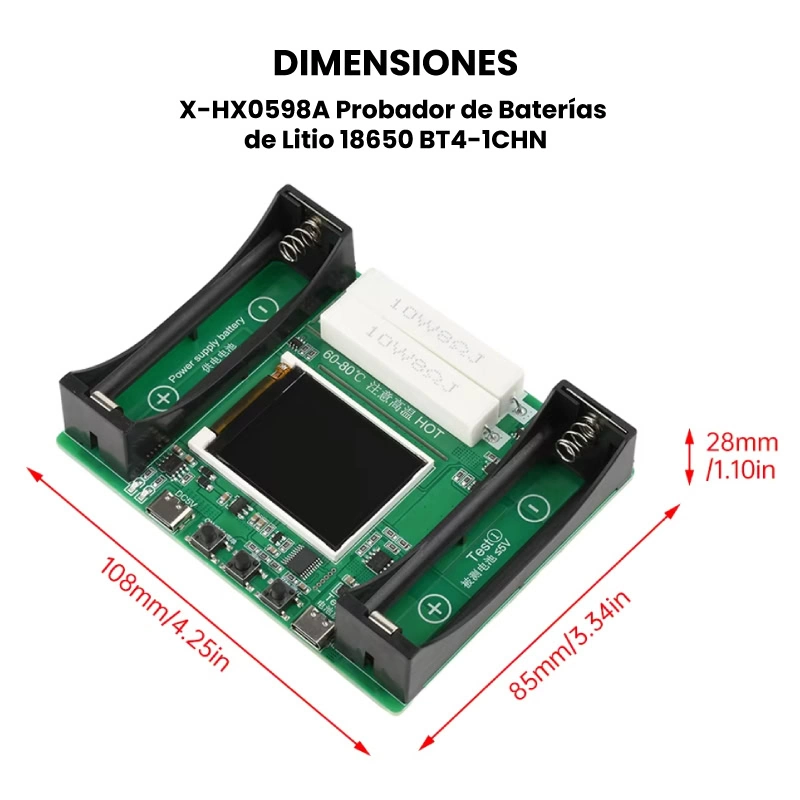

• Dimensiones: 108 × 85 × 28 mm
• Peso: 109.5 g

---

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Manual de usuario

---

INFORMACIÓN ADICIONAL

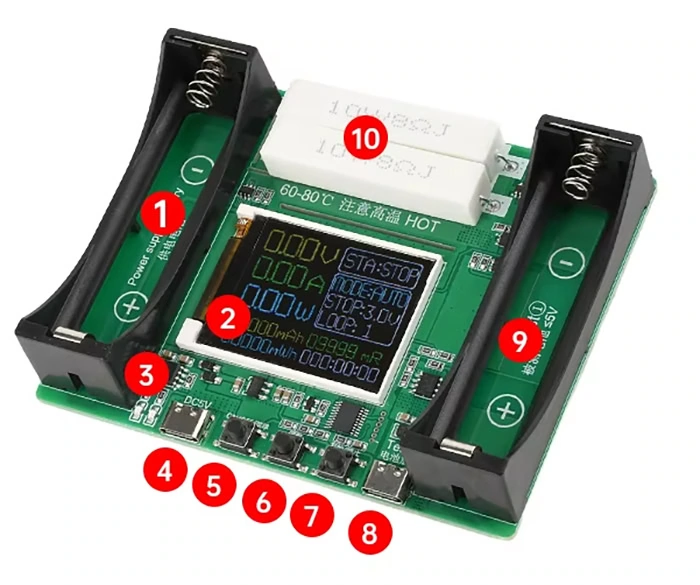

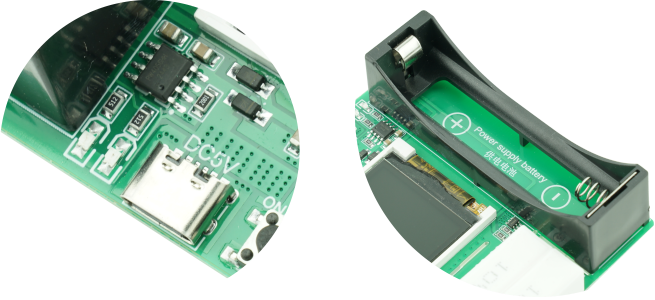

Introducción al hardware

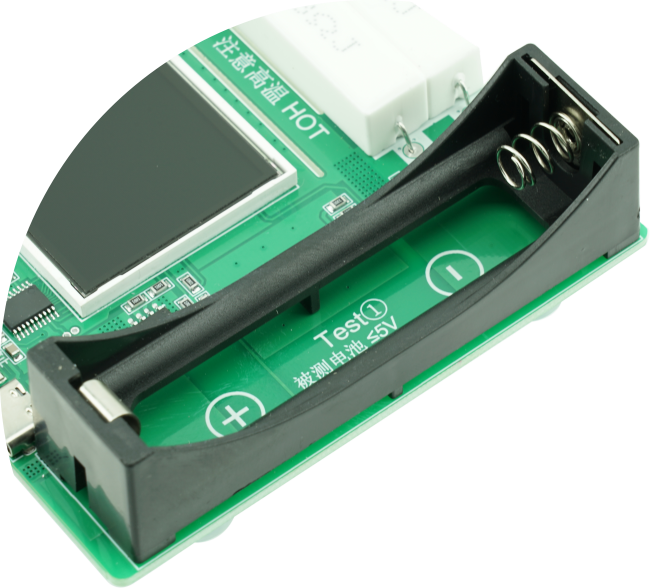

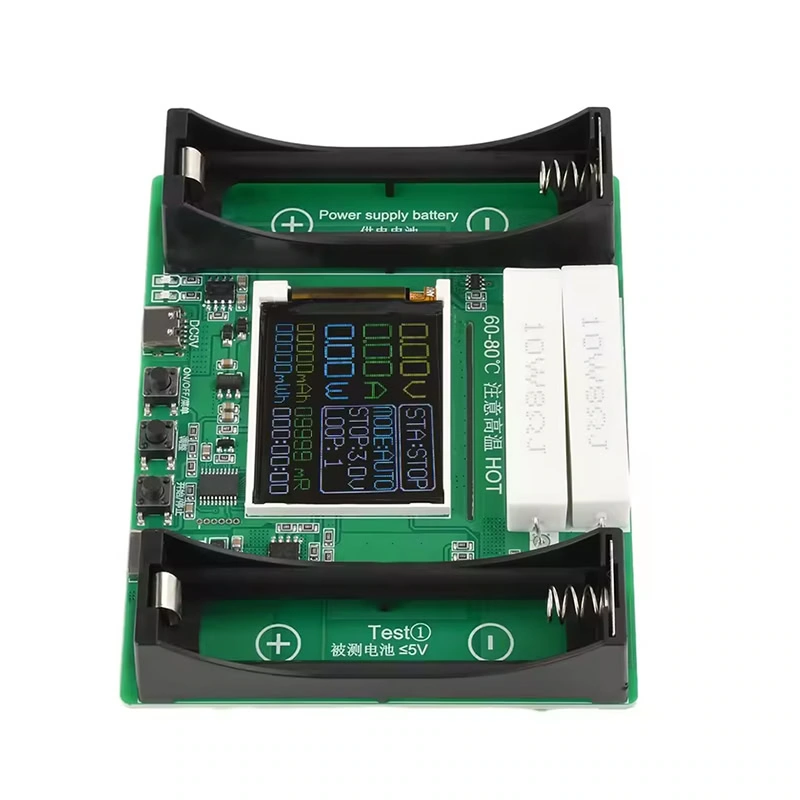

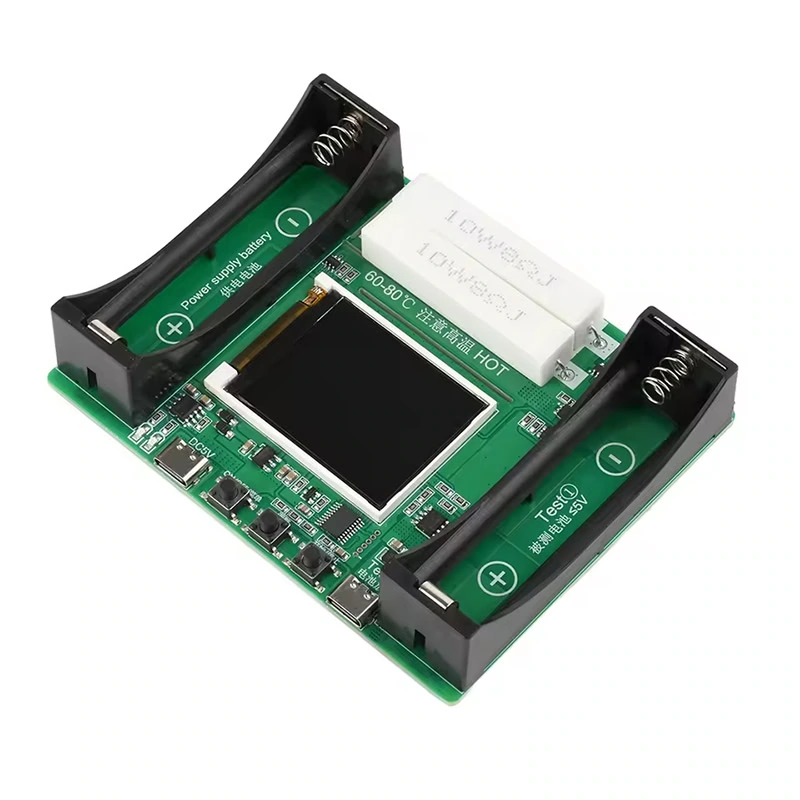

① Compartimento de batería funcional (el control de hardware admite una carga de hasta 0.5 A, sin medir la capacidad de carga)
② Pantalla de 1.77 pulgadas
③ Luz indicadora de carga para el compartimento de la batería en funcionamiento (encendida durante la carga, apagada cuando está completamente cargada)
④ Interfaz de fuente de alimentación tipo C de 5 V
⑤ Botón “ENCENDIDO/APAGADO/Menú”
⑥ Botón “Ajustar”
⑦ Botón de inicio/parada
⑧ Prueba ② Interfaz de descarga externa tipo C
⑨ Prueba ① Carga y descarga del compartimento de la batería 18650 (el software controla hasta aproximadamente 1 A de carga y descarga)
⑩ Resistencia de cerámica de descarga de 10 W y 8 Ω J

Nota: ⑧ y ⑨ no se pueden probar simultáneamente

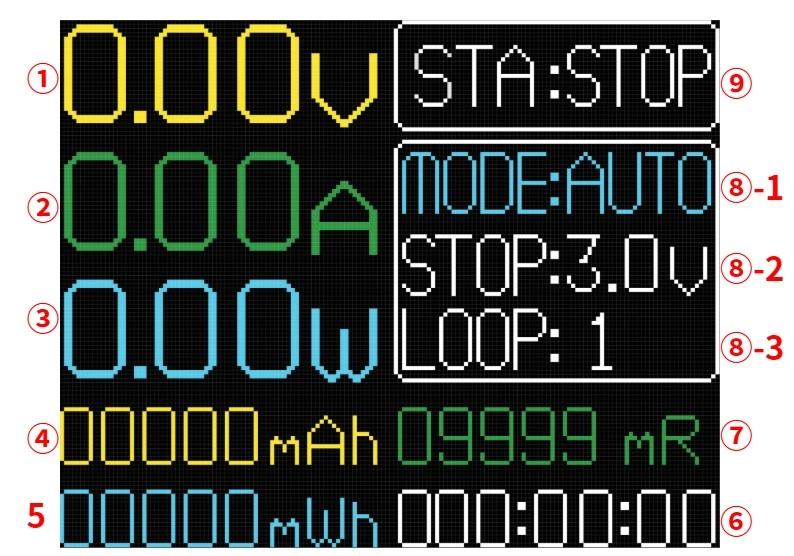

Interfaz de la pantalla

① Voltaje en tiempo real
② Corriente en tiempo real
③ Potencia en tiempo real

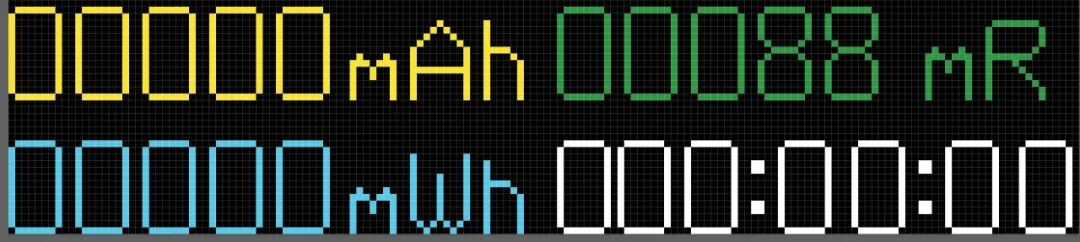

④ Capacidad acumulada
⑤ Energía acumulada
⑥ Tiempo de funcionamiento acumulado -hhh: mm: ss
⑦ Resistencia interna de la batería
⑧ – 1: Menú de modo de trabajo ⑧ – 2: Menú de voltaje de parada
⑧ – 3: Menú de tiempos de ciclo ⑨ Indicación de estado

Parámetros eléctricos de carga (no admite la carga de baterías de fosfato de hierro y litio)

Símbolo	Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	unidad
V CC	Tensión de alimentación de entrada		4	5	6	En
EN FLOTADOR	Tensión de flotación de salida	0 ℃ ≤T A ≤85 ℃	4.158	4.2	4.242	En
YO TRUCO	corriente de carga lenta	V BAT ＜V TRIKL ,R PROG =1.2K	100	120	150	mamá.
V TRIKL	Voltaje umbral de carga lenta	R PROG = 1K , VBAT  aumenta	2.8	2.9	3	En
V THRYS	Tensión de histéresis de carga lenta	RPROG = 1K	60	80	100	mV

Cuando la corriente es inferior a 3 V, se carga con una corriente baja. La corriente es superior a 3 V, se carga con una corriente de aproximadamente 1 A. Cuando la corriente supera los 4.2 V y no se detiene, se trata de carga de flotación. El chip de carga controlará la detención automática de la carga. Cuando la corriente de carga es inferior a 0.1 A, se activará la detención de la carga. Una vez completada la carga, la pantalla mostrará 4.1 V, lo cual es normal. Si la corriente continúa cargando con una corriente superior a 4.2 V, es posible que el chip de carga presente una anomalía.

1. Método de uso

• Compruebe claramente los polos positivo y negativo al instalar la batería.
• Cuando no se puede detectar el voltaje y el programa no puede ejecutarse, primero verifique si la batería está instalada al revés.

1.1 Encendido y apagado

Se enciende automáticamente al instalar la batería en funcionamiento por primera vez o al conectar la fuente de alimentación de 5 V.

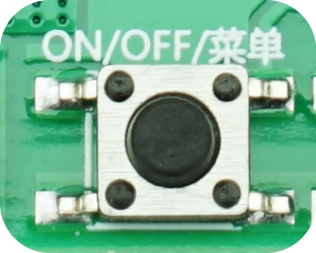

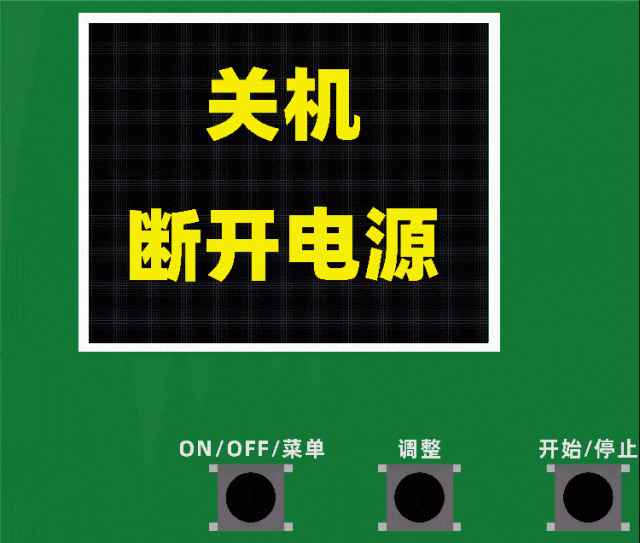

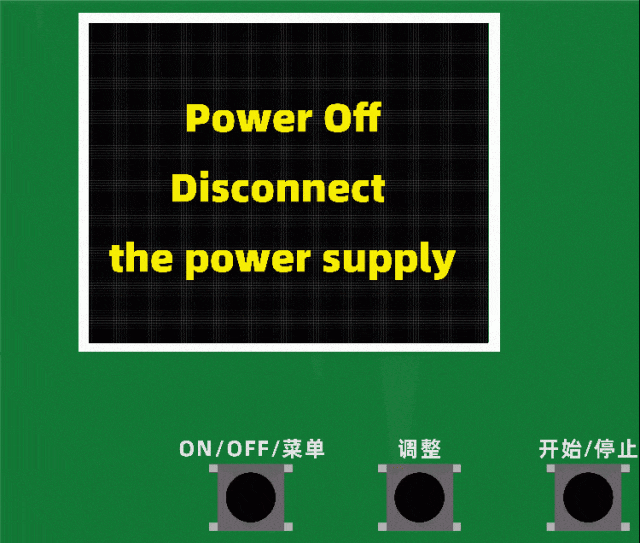

Mantenga presionado el botón “ON/OFF/菜单” para apagar la pantalla cuando se enciende, y haga clic en el botón “ON/OFF/菜单” para activarla cuando se apaga.

1.2 Idioma

Mantenga presionado el botón “Ajustar” antes de encender. Después de que aparezca la interfaz principal en la pantalla, suelte el botón “Ajustar” y espere 10 segundos antes de apagar y reiniciar.

1.3 Prueba de resistencia interna (los resultados de la prueba son solo de referencia cualitativa).

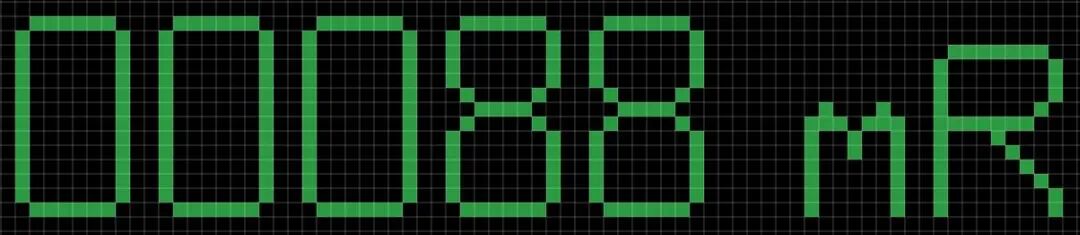

Utilizando el principio del método de CC de 2 hilos para probar la resistencia interna, la precisión numérica es alta cuando la batería está completamente cargada, y los resultados de la prueba se ven fácilmente afectados por factores como la resistencia de contacto. Este método se utiliza únicamente como referencia para la comparación entre baterías del mismo lote. Si tiene requisitos altos de precisión en la resistencia interna, utilice un medidor de resistencia interna profesional que utilice el método de CA de 4 hilos para la prueba.

Principios de prueba

La impedancia de CC se refiere a la fórmula física R=V/I. El equipo de prueba fuerza una corriente continua constante a través de la batería en un corto período de tiempo (generalmente de 2 a 3 segundos), mide el voltaje en ambos extremos de la batería y calcula su resistencia interna actual según la fórmula.

Solo el soporte de batería derecho tiene función de detección de referencia de resistencia interna, mientras que el soporte de batería izquierdo no tiene función de detección de resistencia interna.

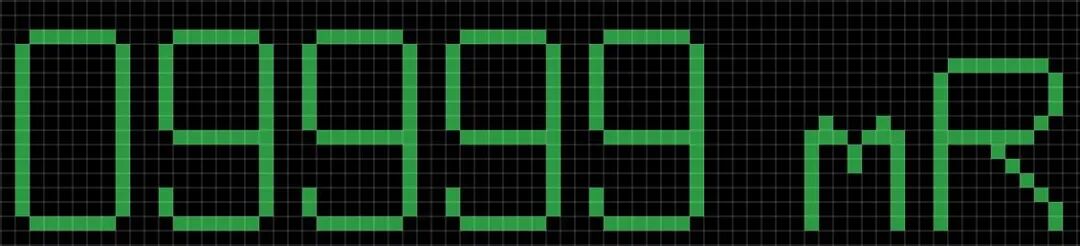

Instale la batería, encienda el dispositivo, espere 10 segundos y se mostrarán los resultados de la prueba de voltaje y resistencia interna. Este producto utiliza el método de CC de dos hilos para probar la resistencia interna. Debido a las limitaciones del principio de prueba, puede haber situaciones en las que no se pueda identificar la batería y la resistencia interna siempre muestre 9999. En este caso, los resultados de la prueba de resistencia interna se ignorarán directamente. Cuando la batería no está instalada, el circuito de prueba está abierto, lo que equivale a un valor de resistencia infinito, con una visualización de resistencia interna de 9999 mR.

Después de instalar la batería, el circuito está completo y se muestra la resistencia interna de la batería probada.

1.4 Función de carga (no apto para cargar baterías de fosfato de hierro y litio)

Consejos

• La función de carga debe estar alimentada por Tipo-C para funcionar correctamente.
• Al ejecutar el programa de carga sin conectar la fuente de alimentación tipo C, este se ejecuta con normalidad sin detectar la corriente de carga y finaliza automáticamente. El voltaje de la batería no cambia antes ni después de la ejecución del programa

1.4.1 Función de carga del soporte de batería de la fuente de alimentación izquierda

La carga del soporte de batería izquierdo no está controlada por el programa de pantalla. Tras conectar la fuente de alimentación tipo C, la carga se realiza según un programa fijo con una tensión de carga de 4,2 V y una corriente no constante de 0,5 A. El proceso de carga no se registra ni se muestra la capacidad de carga.

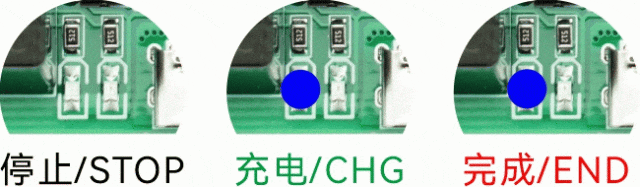

La luz indicadora solo indica el estado del soporte de batería izquierdo y no está relacionada con el soporte de batería derecho. Al usar solo la alimentación tipo C sin instalar la batería izquierda, la luz indicadora también parpadeará. Esto es un proceso de detección de hardware y es normal.

1.4.2 Función de carga del soporte de batería derecho

Referencia de estimación del tiempo de carga:
Tiempo de carga = Capacidad (mAh) ÷ 1000 × 1,2 horas
Por ejemplo:
cargando 1500mAh, tiempo de carga=1500 (mAh) ÷ 1000 × 1,2 horas=1,8 horas, aproximadamente 1,8 horas.
Ajuste el modo al modo “CHG”, haga clic en “iniciar/detener” para ejecutar el programa

Una vez completada la carga, el estado indica ‘FIN’

El proceso de carga registra la capacidad, la energía y el tiempo de carga. La capacidad de carga es solo de referencia; consulte la capacidad de descarga.

1.5 Capacidad de prueba

Prueba 1 y Prueba 2 son interfaces diferentes para usar el mismo punto de prueba. La prueba 1 y la prueba 2 no se pueden utilizar simultáneamente

Solo la Prueba 1 o la Prueba 2 pueden realizar pruebas de capacidad

Referencia para estimar la duración de la medición de la capacidad de descarga pura:

Duración de la prueba = Capacidad (mAh) ÷ 1000 × 1.5 horas

Por ejemplo: descarga 2500 mAh, duración de la prueba = 2500 (mAh) ÷ 1000 × 1,5 horas = 3 horas, aproximadamente 3.75 horas.

La prueba de capacidad requiere tiempo de descarga y espera. La prueba de capacidad se realiza mediante una descarga de resistencia, durante la cual esta se calienta y genera altas temperaturas. No la toque directamente con las manos para evitar quemaduras. Los resultados de la prueba de capacidad corresponden únicamente a la capacidad medida desde el inicio de la descarga de la batería hasta la parada de activación durante la fase de prueba.

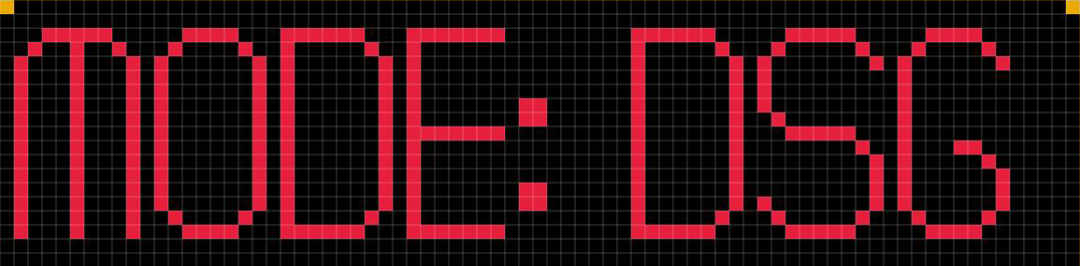

Ajuste el modo a “DSG”

Ajuste el voltaje de descarga de parada según los requisitos de la batería y, una vez completado, haga clic en ‘ Iniciar/Detener/R/S’ para ejecutar el programa.

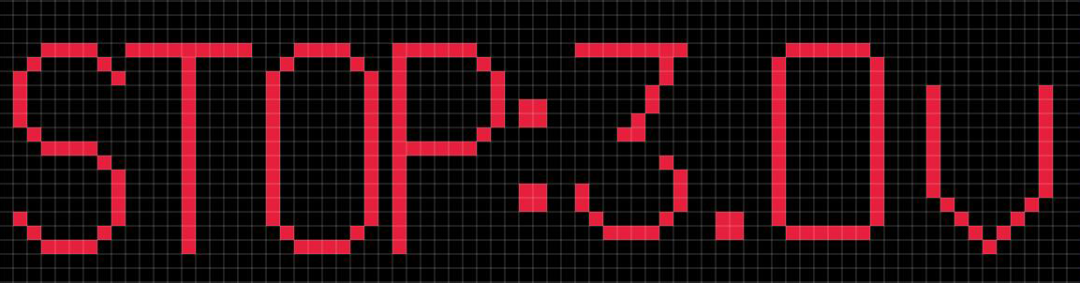

La tensión de parada es la tensión de carga. Tras activar la descarga para detenerla, la tensión en vacío (visualizada en pantalla) aumentará. Por ejemplo, cuando “Parada: 3.0 V” activa la parada, la tensión en pantalla puede mostrar 3.30 V, lo cual es normal.

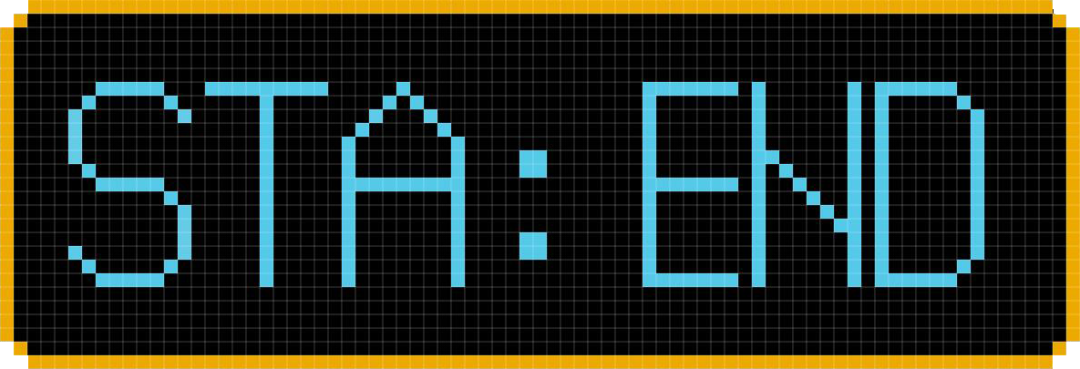

Una vez completada la descarga, el indicador de estado es “FIN”.

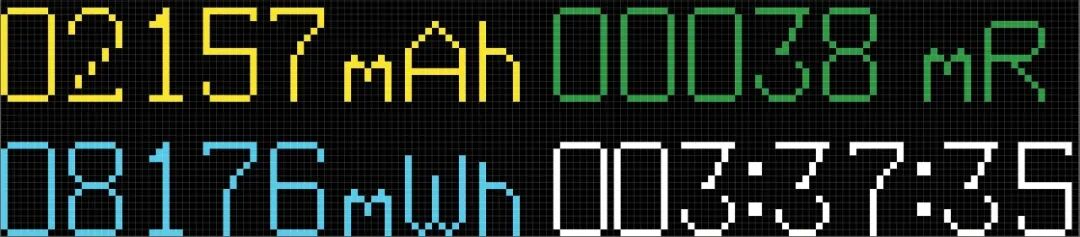

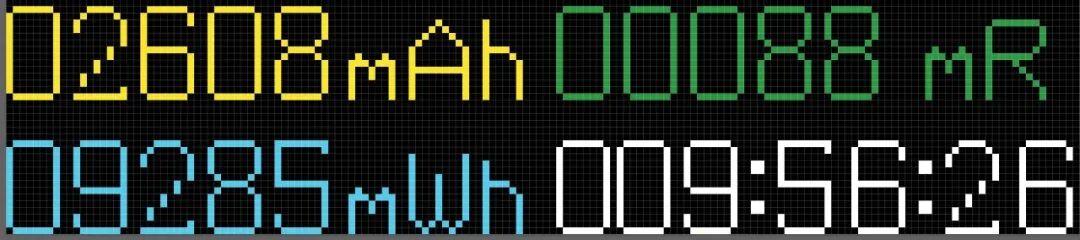

Registre la capacidad acumulada, la energía y el tiempo durante el proceso de descarga.

1.6 Auto(ciclo)

Referencia para estimar la duración del modo automático:

Duración de la prueba = Capacidad (mAh) ÷ 1000 × (N+N+1) × 1,5 horas (N=número de ciclos)

Por ejemplo, probar con un ciclo de modo automático nominal de 1800 mAh una vez

Duración de la prueba = 1800 (mAh) ÷ 1000 × (1+1+1) × 1,5 horas = 8,1 horas, se estima que tomará 8,1 horas.

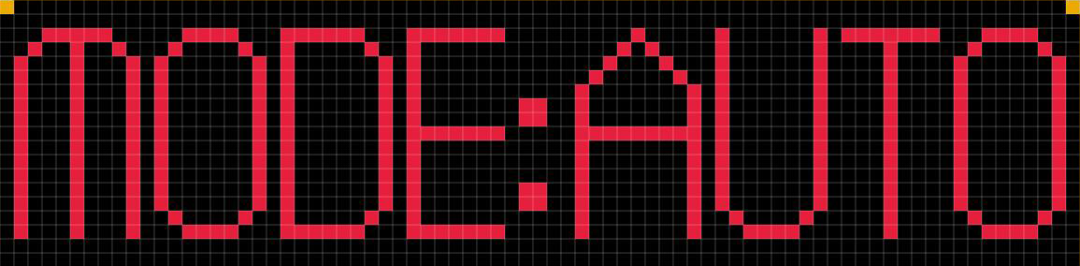

Ajuste el modo a “AUTO”

Ajuste el voltaje de descarga de parada según los requisitos, se recomienda utilizar 2.8 V

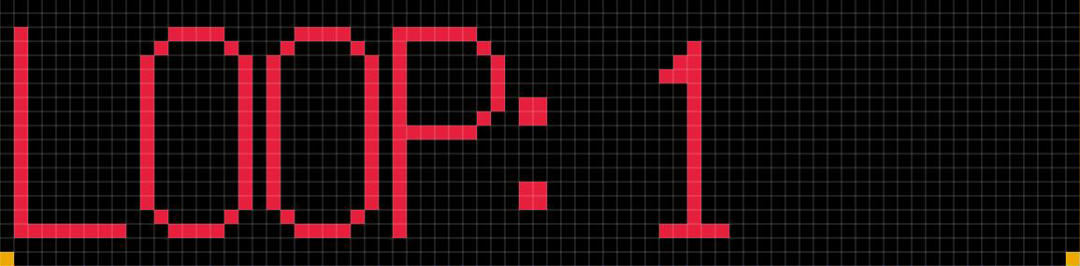

Establezca el número de ciclos según los requisitos y haga clic en “Iniciar/Detener/R/S” para ejecutar el programa una vez finalizado.

Una vez finalizado el programa, el indicador de estado está completo.

El proceso de prueba no registra la capacidad de carga, solo la capacidad de descarga única, la energía de descarga y el tiempo acumulado.

1.7 Limpieza de datos

Apagar, cambiar modos y restablecer automáticamente los datos de capacidad, energía y tiempo.

Aplicaciones

• Probar baterías 18650 para saber si aún están en buen estado antes de usarlas en un proyecto.
• Medir capacidad real de una celda (mAh / mWh) para detectar baterías “cansadas” o falsas.
• Comparar y emparejar celdas por capacidad y resistencia interna para armar packs/bancos de baterías más balanceados.
• Diagnóstico rápido de baterías recuperadas (laptops, herramientas, power banks) para decidir cuáles se quedan y cuáles se descartan.
• Verificar voltaje y estabilidad bajo carga, observando cómo cae el voltaje durante la descarga.
• Ciclar baterías (carga/descarga) para evaluación y pruebas de desempeño antes de instalación en: power banks DIY, lámparas, robots, UPS caseros, proyectos maker, etc.

Recomendaciones de uso

• Las baterías dañadas o con fugas no se pueden probar
• Los polos positivo y negativo de la batería deben estar orientados correctamente durante la prueba.
• El chip de carga es un chip de carga 4056 diseñado específicamente para baterías de litio ternarias y no admite la carga de baterías de fosfato de hierro y litio.
• El producto no incluye adaptador. Utilice un cargador de 5 V de alta calidad. Los cargadores de baja calidad aumentan el riesgo de avería del chip por alta tensión.
• La resistencia de cemento de descarga es compatible con el algoritmo del programa y no admite agregar, reducir o reemplazar resistencias de descarga de otras especificaciones.
• Se pueden instalar disipadores de calor en resistencias de cemento o se pueden utilizar ventiladores para aumentar la disipación del calor.
• Al utilizar la Prueba 2 o cables de extensión para soldar, estos aumentarán la resistencia de la línea. Los valores de la prueba de resistencia interna del método de CC de dos hilos no son de referencia. A medida que se utilizan más cables de extensión, la caída de potencia y la pérdida de línea se vuelven significativas, lo que puede provocar la interrupción prematura de la carga y la descarga. Evite utilizar cables de extensión para realizar pruebas. Si es necesario realizar pruebas de extensión, se recomienda utilizar cables de cobre y reducir la longitud de los cables de extensión.

---
