TPA3118 Modulo Amplificador 60W Mono Clase D
$ 52.00
98 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 45.38 |
| 25 piezas | $ 40.28 |
| 35 piezas | $ 36.21 |
INFORMACIÓN

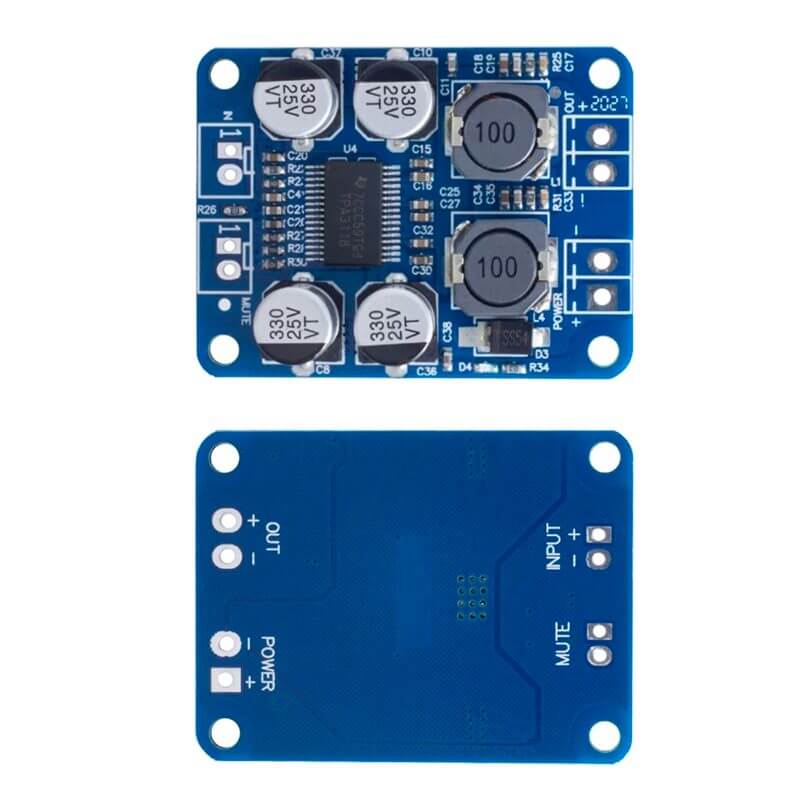

El TPA3118 Módulo Amplificador 60W Mono Clase D es un circuito de amplificación de audio altamente eficiente y compacto, basado en el chip TPA3118 de Texas Instruments. Diseñado para ofrecer una salida de hasta 60 watts en configuración mono (canal único), este módulo opera en clase D, lo que significa que convierte la señal de audio en pulsos digitales de alta frecuencia para amplificarla con mínima pérdida de energía y muy bajo calor. Funciona con un voltaje de alimentación que varía típicamente entre 8V y 24V DC, y tiene una eficiencia superior al 90%, lo que lo hace ideal para aplicaciones donde se requiere potencia en espacios reducidos sin necesidad de disipadores grandes. Su funcionamiento consiste en recibir una señal de audio de baja potencia (por ejemplo, desde un celular o un reproductor) y amplificarla para poder ser escuchada en altavoces de mayor potencia. Además, incluye protección contra sobrecalentamiento, sobrecorriente y cortocircuitos, asegurando un funcionamiento seguro y confiable.
El TPA3118 Módulo Amplificador 60W Mono Clase D se utiliza principalmente en proyectos de audio embebido, sistemas portátiles de sonido, altavoces Bluetooth DIY, barras de sonido, y sistemas de intercomunicación o domótica donde se requiere una amplificación eficiente en tamaño compacto. Gracias a su alta eficiencia y bajo consumo, es ideal para aplicaciones alimentadas por baterías o fuentes limitadas de energía. Este módulo es compatible con una amplia gama de tarjetas de desarrollo, como Arduino, ESP32, Raspberry Pi, STM32, y Teensy, permitiendo integrarlo fácilmente en proyectos de automatización o control de audio. Su entrada analógica permite recibir señales desde módulos Bluetooth, DACs, reproductores MP3 o preamplificadores, mientras que su salida puede conectarse directamente a altavoces pasivos de mediana potencia. También es útil en proyectos educativos y de prototipado de sistemas de audio inteligentes.
Importante: Tenga en cuenta que para crear un sistema de audio estéreo se necesitarán dos módulos.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Tipo de Amplificador: Clase D.
- Circuito Integrado: TPA3118.
- Filtro: LC.
- Salida: Monoaural.
- Eficiencia: ≥90%.
- Voltajes:
- De Alimentación: 8 a 24 VDC.
- Recomendado: 20 a 24 VDC.
- Corriente de entrada: 2 a 4 A.
- Número de canales: 1.
- Potencia de salida: 60 W por canal.
- Altavoces compatibles (impedancia de salida): 4Ω a 8Ω.
- Frecuencia: 40 Hz – 22 KHz.
- Temperatura de operación: -40 °C a 85 °C.
- THD + N @ 1 kHz (%) 0.1.

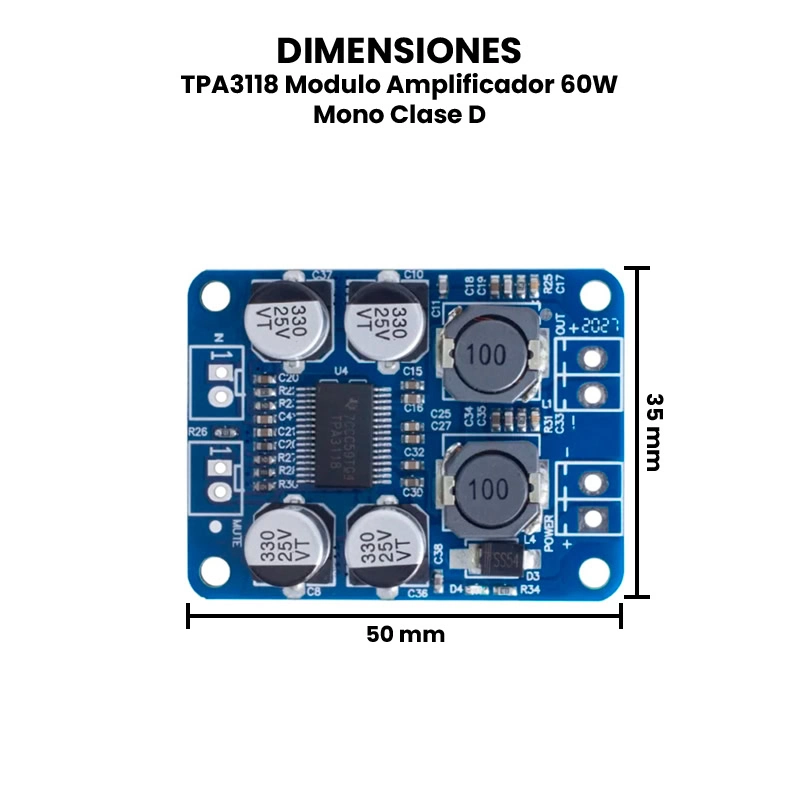

- Dimensiones: 50 mm x 35 mm x 15 mm.
- Peso: 13 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Amplificadores, Clase D.

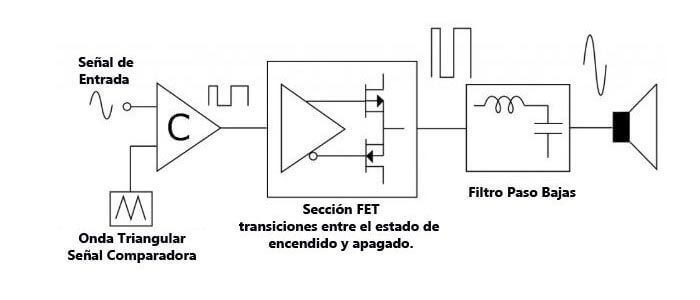

Un amplificador clase D convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).
Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.
El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
Filtro LC.

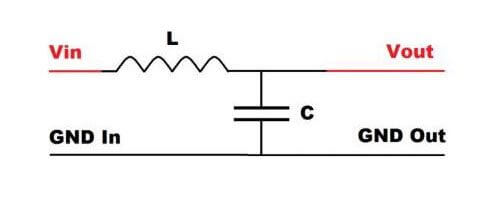

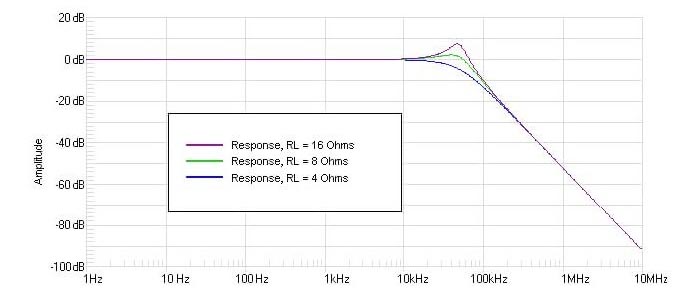

Un filtro paso bajo está conformado por una bobina y de un condensador, este tipo de circuito es utilizado para suprimir o atenuar en la señal de vídeo y/o audio. Por ejemplo, este filtro simple tiene una frecuencia de corte de -3dB de 39 KHz (con carga de 4 ohmios) y suprime la portadora hasta 31dB a 300 KHz.
Conector de audio.
El conector de audio analógico (plug en inglés para señalar al conector macho, o jack para señalar al conector hembra de este tipo) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio.

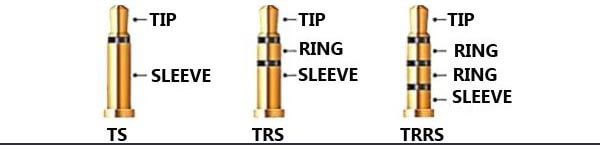

Se le denomina también conector TS (tip-sleeve, punta-funda), de tipo desbalanceado, o conector TRS (tip-ring-sleeve, punta-anillo-funda), de tipo balanceado. Por último, tenemos a los TRRS (Tip-Ring-Ring-Sleeve) cuando tienen un anillo adicional o auxiliar para llevar también señal de micrófono para los auriculares.
Los TS solo se pueden usar con entradas o salidas de señales mono no balanceadas. Si los usas con señales mono balanceadas estas dejarán de estarlo y si los usas en entradas o salidas de señales estéreo por el cable solo circulará uno de los dos canales.
Los conectores TRS lo podrás utilizar para cualquier tipo de señal: mono balanceada, no balanceada o estéreo.
Hay conectores de varios diámetros:
- El conector original de 6,35 mm (¼”): Es utilizado para aparatos estéreo, realmente fue el primero de los jacks que aparecieron, es el original. Pero debido a su gran tamaño no se ha venido usando mucho
- El miniaturizado de 3,5 mm (⅛″): Utilizados en aparatos estéreo, mediante un anillo adicional llamado AUX se puede llevar también señal de micrófono, es decir, usarlo como medio de entrada y salida
- El conector de 2,5 mm (3/32″): Utilizados más en aparatos mono.
ENLACES EXTERNOS
| Peso | 0.013 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
| ENTRADA DE AUDIO: | MONO |
| SALIDA DE AUDIO: | MONO |
| CANALES DE SALIDA: | 1 CH |
