74LS86 Compuerta XOR Exclusiva SN74LS86N

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo 74LS86
• Tipo: TTL
• Familia: LS
• Tipo de lógica: XOR/Lógica Directa
• Voltaje de operación: 5.25 V a 4.75 V
• Corriente: 8 mA
• Temperatura de trabajo: 75 °C a 0 °C
• No. de Entradas: 2
• No. de Salidas: 1
• Compuertas: 4
• Pines: 14
• Tipo de encapsulado: DIP
• Medidas: 4.57 x 19.3 x 6.35 mm

TUTORIALES

• Circuitos Integrados: Compuertas Lógicas AND, OR , NAND, XOR y NOT – Unit Electronics Blog
• Integrado 74LS86
• Compuerta Lógica XOR
• Características 74LS86

DOCUMENTACIÓN.

• Datasheet
• Esquemático
• Modelo 3D
• Footprint

INFORMACIÓN ADICIONAL

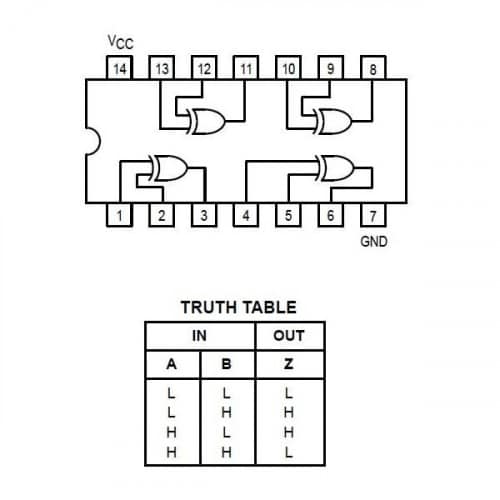

¿Cómo funciona el 74LS86 Compuerta XOR?

La puerta lógica OR-exclusiva, realiza la función booleana A’B+AB’. Su símbolo es el más (+) inscrito en un círculo. Es una puerta lógica digital que implementa el o exclusivo; es decir, una salida verdadera (1/HIGH) resulta si una, y solo una de las entradas a la puerta es verdadera. Si ambas entradas son falsas (0/LOW) o ambas son verdaderas, resulta en una salida falsa. La XOR representa la función de la desigualdad, es decir, la salida es verdadera si las entradas no son iguales, de otro modo el resultado es falso. Una manera de recordar XOR es “uno o el otro, pero no ambos”.

¿Qué es una compuerta lógica?

Los dispositivos lógicos combinacionales son dispositivos digitales que convierten entradas binarias en salidas binarias con base en las reglas de la lógica matemática. Estos dispositivos son comúnmente conocidos como compuertas, ya que controlan el flujo de señales de las entradas a una sola salida.

Normalmente, todas las compuertas lógicas tienen una salida y dos entradas, algunas compuertas lógicas como la compuerta NOT o el inversor tienen solo una entrada y una salida. Es un dispositivo electrónico con una función booleana u otras funciones como sumar o restar, incluyen o excluyen según sus propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica, hidráulica y neumática. Son circuitos de conmutación integrados en un chip.

El nivel lógico en bajo representa cero volts y el nivel lógico en alto representa 3 o 5 volts

¿Qué es un nivel lógico?

Un nivel lógico se define como un estado o voltaje específico de una señal, sabemos que 0 y 1 son los dos estados de compuertas lógicas. Los niveles lógicos 0 y 1 se conocen como BAJO y ALTO, respectivamente. En electrónica digital, estos niveles lógicos binarios desempeñan un papel crucial en el almacenamiento y la transferencia de datos.

Estos niveles lógicos se pueden entender como estados de encendido y apagado. Como se mencionó anteriormente, los niveles lógicos se introducen en la compuerta lógica mediante el voltaje de suministro.
