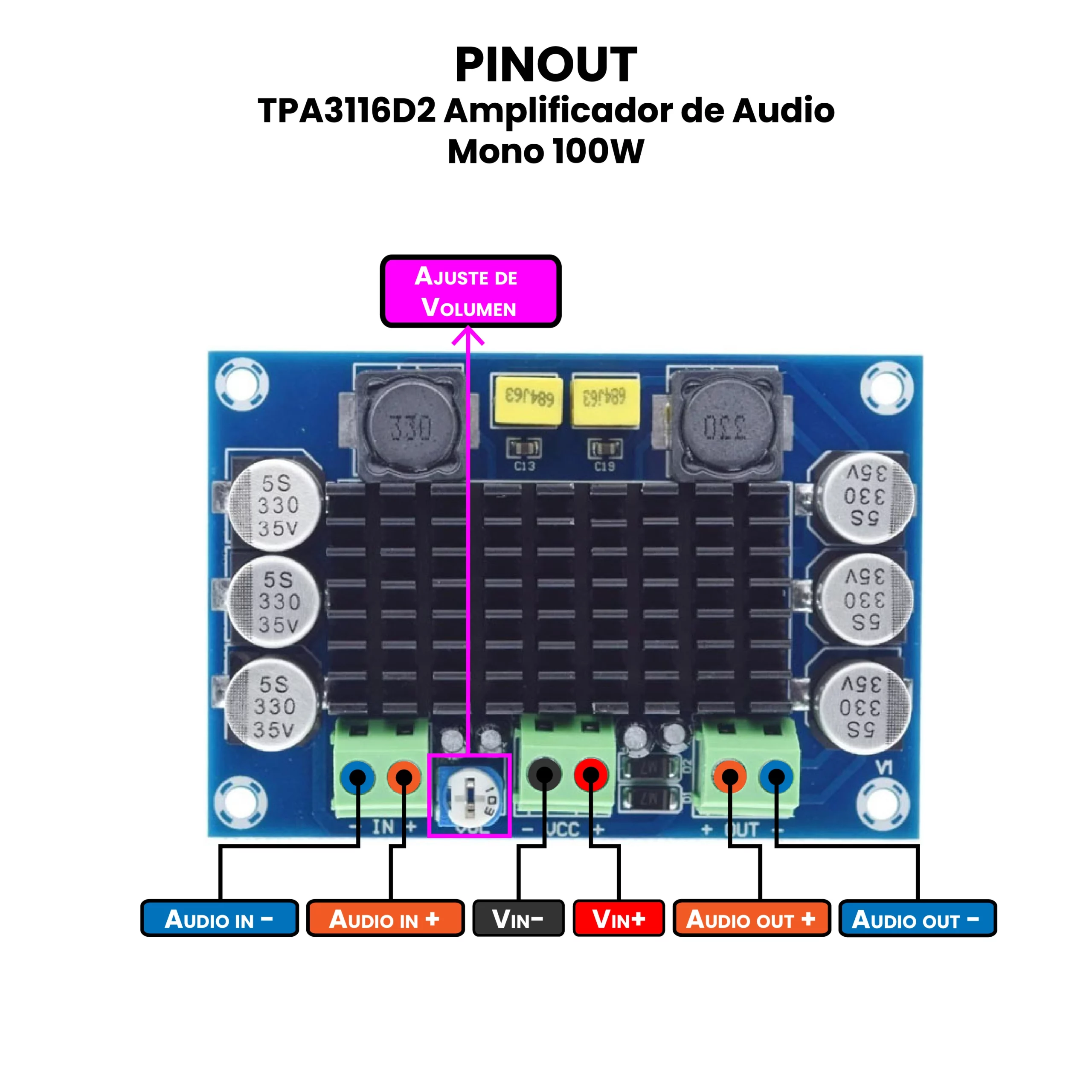

AR1633 - TPA3116D2 Amplificador de Audio 100W PINOUT

TPA3116D2 Amplificador de Audio Mono 100W

$ 105.00

219 disponibles

CANTIDAD	PRECIO
10 piezas	$ 92.20
25 piezas	$ 82.73
35 piezas	$ 75.03

SKU: AR1633 Categorías: AUDIO, MÓDULOS Etiquetas: 100W, 12v, 26V, 3A, 4, 8, amplificador, amplificadores, audio, Automotriz, Automóvil, Canal, Clase, D, digital, DIY, miniamplificador, mono, monoaural, ohm, potencia, TPA3116D2, XH-M542

INFORMACIÓN

El TPA3116D2 Amplificador de Audio Mono 100W es un módulo basado en el chip TPA3116D2, diseñado para ofrecer un sonido potente y eficiente en aplicaciones de audio mono. Funciona con la tecnología de amplificación Clase D, lo que le permite convertir la señal de audio en pulsos de alta frecuencia modulados por ancho de pulso (PWM). Este amplificador puede entregar hasta 100W de potencia, ofreciendo un sonido claro y con baja distorsión. Además, cuenta con protección contra sobrecorriente, sobrecalentamiento y cortocircuitos, lo que lo hace una opción confiable y compacta.

El TPA3116D2 Amplificador de Audio Mono 100W se utiliza ampliamente en sistemas de sonido que requieren alta potencia y eficiencia en un formato compacto. Sus principales aplicaciones incluyen el montaje de bocinas activas y altavoces portátiles de alta fidelidad, sistemas de audio domésticos como teatros en casa o equipos estéreo, y proyectos de audio DIY donde se busca optimizar el espacio y el consumo energético. También es ideal para radios, televisores, computadoras, reproductores multimedia y equipos de sonido para automóviles, ya que ofrece un rendimiento estable con baja distorsión. Gracias a su bajo consumo y alta eficiencia, es muy usado en proyectos que funcionan con fuentes de alimentación conmutadas o baterías, lo que lo convierte en una opción versátil tanto para aplicaciones fijas como portátiles.

ESPECIFICACIONES Y CARACTERÍSTICAS

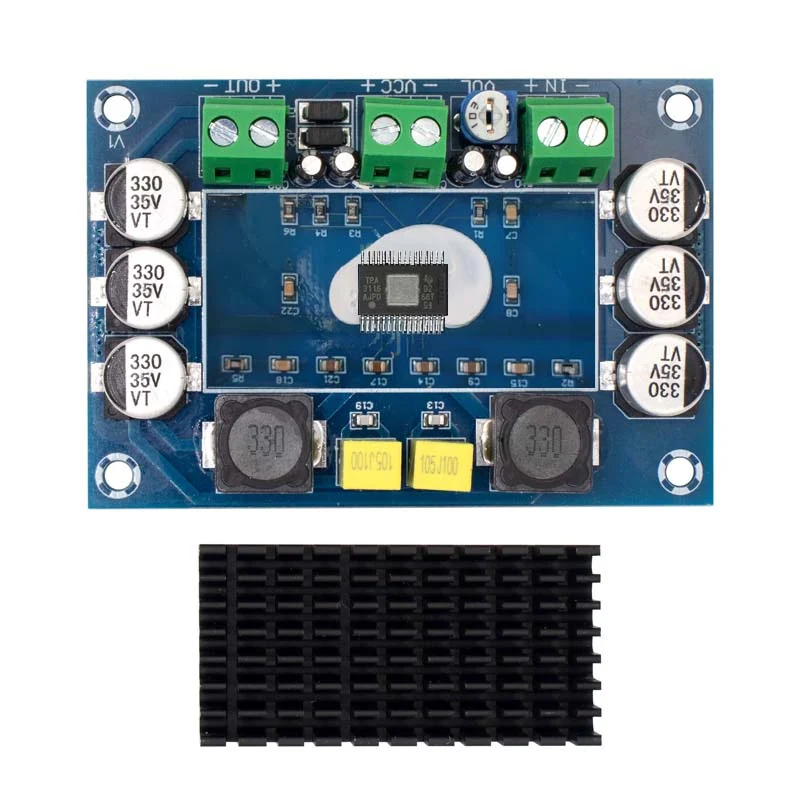

Chip: TPA3116D2 (32 pines).
Modelo: XH-M542.
Voltaje de funcionamiento: 12 V a 26 VDC.
Corriente de entrada recomendado: 3 A.
Potencia de salida: 100 W como máximo.
Altavoces compatibles (impedancia de salida): 4 Ω a 8 Ω.
Modo de trabajo: Clase D.
Eficiencia de trabajo: 90%.
Canal: Mono.
Señal / ruido: 100 dB.

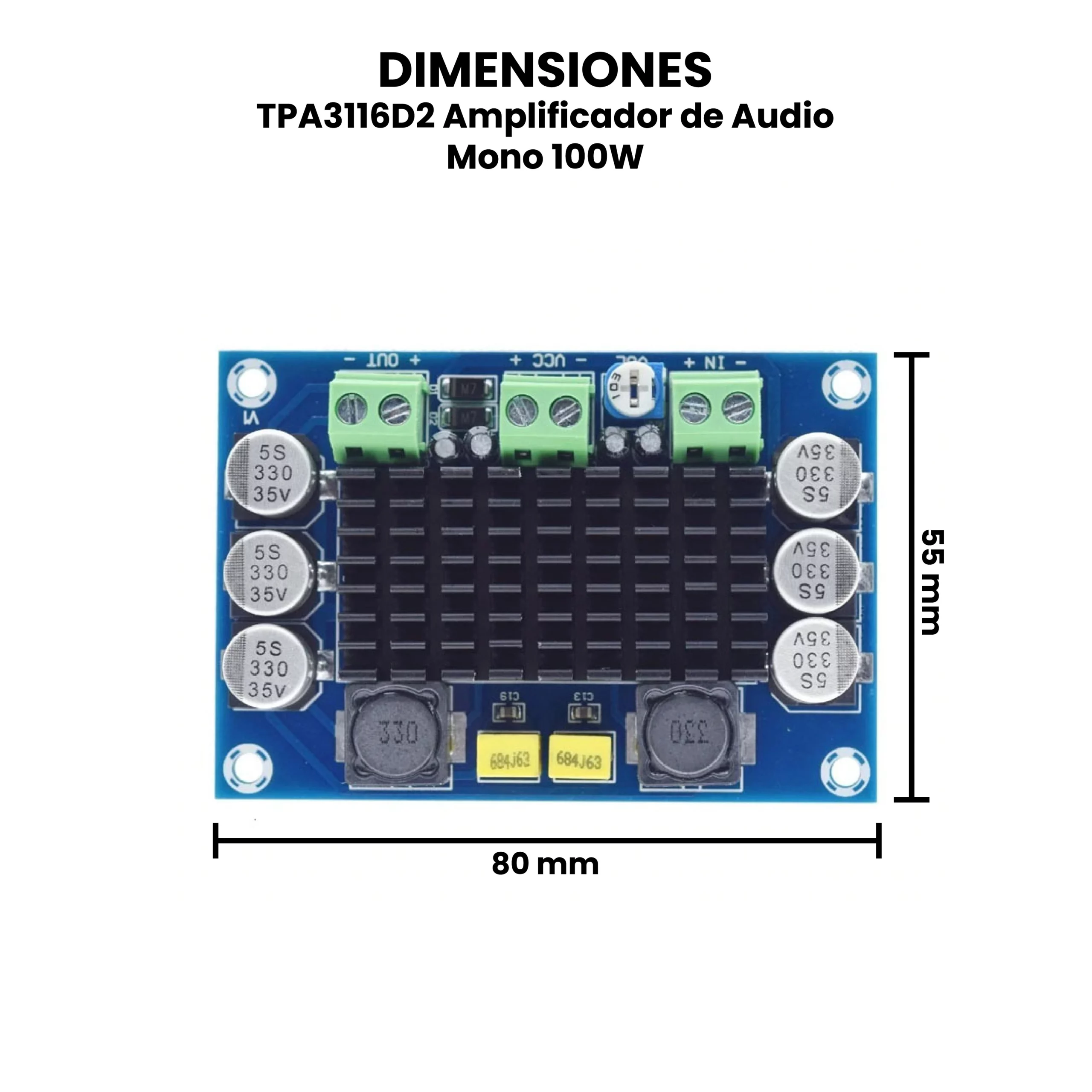

Dimensiones: 80 mm x 55 mm x 20 mm.
Peso: 55 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Amplificadores Clase D.

Un amplificador clase D convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).

Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
