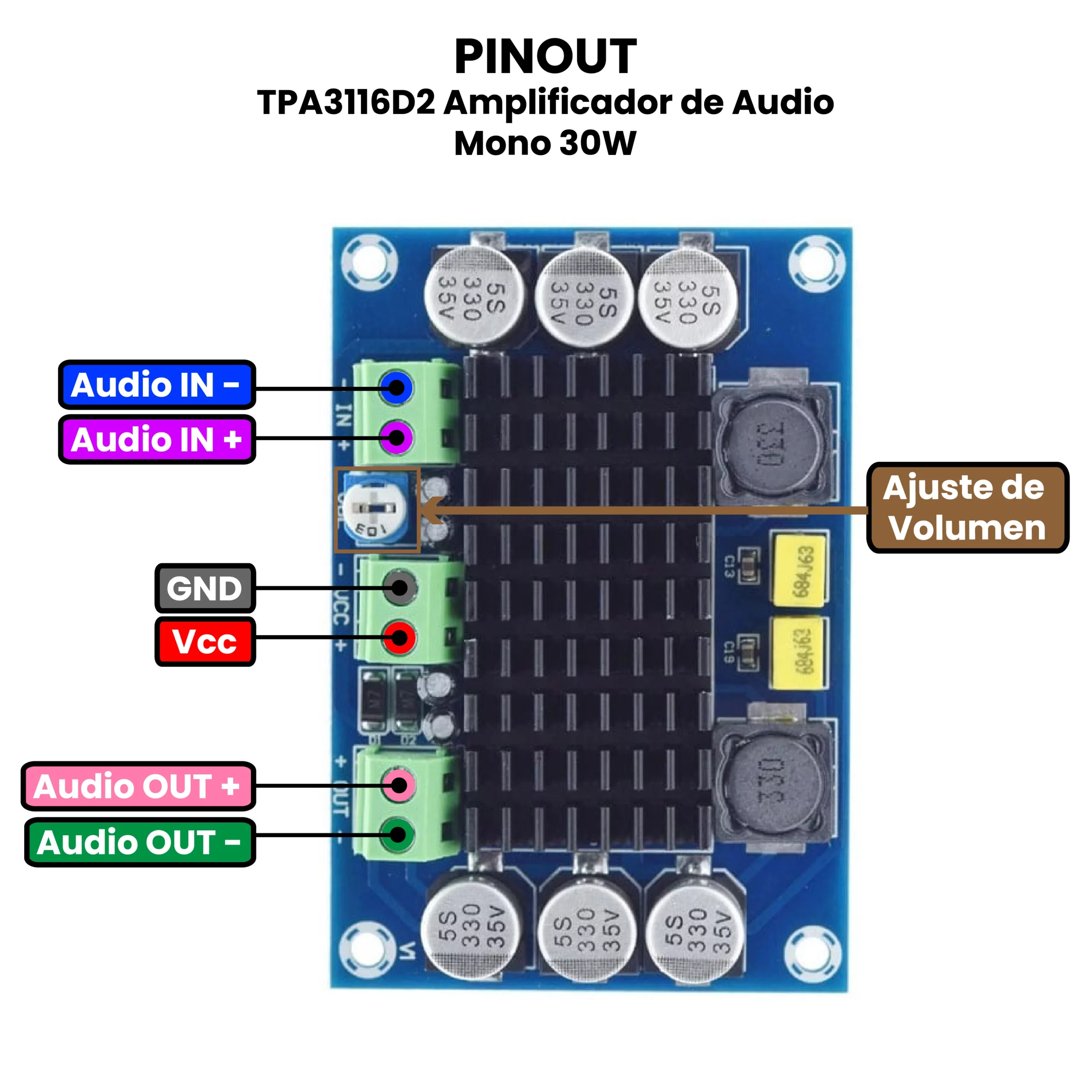

AR3344 - TPA3116D2 Amplificador de Audio Mono 30W PINOUT

TPA3116D2 Amplificador de Audio Mono 30W

$ 61.00

11 disponibles

CANTIDAD	PRECIO
10 piezas	$ 55.84
25 piezas	$ 51.71
35 piezas	$ 48.16

SKU: AR3344 Categorías: AUDIO, MÓDULOS Etiquetas: 30W, amplificador, amplificadores, audio, clase D, miniamplificador, mono, monoaural, placa de audio, Tipo D, TPA3116D2, un canal, XH-M542

INFORMACIÓN

El TPA3116D2 Amplificador de Audio Mono de 30W es un módulo basado en el chip TPA3116D2, diseñado para entregar audio de alta eficiencia y baja distorsión en sistemas de sonido compactos. Funciona como un amplificador en clase D, lo que significa que conmuta rápidamente sus transistores internos para amplificar la señal de audio con un consumo mínimo de energía y una generación de calor muy baja. Este módulo ofrece alrededor de 30 W en configuración mono, siendo alimentado con un rango de 12 a 20 VDC, teniendo una corriente recomendada de 2 A.

El TPA3116D2 Amplificador de Audio Mono 30W se utiliza en una amplia variedad de proyectos y dispositivos donde se requiere potencia, buena calidad de sonido y alta eficiencia en un formato compacto. Es común en bocinas portátiles, sistemas de audio para computadoras, barras de sonido caseras y reproductores multimedia DIY. Su bajo consumo y baja generación de calor lo hacen ideal para proyectos alimentados por baterías o espacios reducidos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip: TPA3116D2, 30W (16 pines).
Modelo: XH-M542.
Voltaje de funcionamiento: 12 a 20 VDC.
Corriente de entrada recomendado: 2 A.
Rango de Potencia de Salida: 24 a 30 W.
Altavoces compatibles (impedancia de salida):
- 8 Ω @ 15W.
- 4 Ω @ 30W.
Modo de trabajo: Clase D.
Eficiencia de trabajo: 90%.
Canal: Mono.

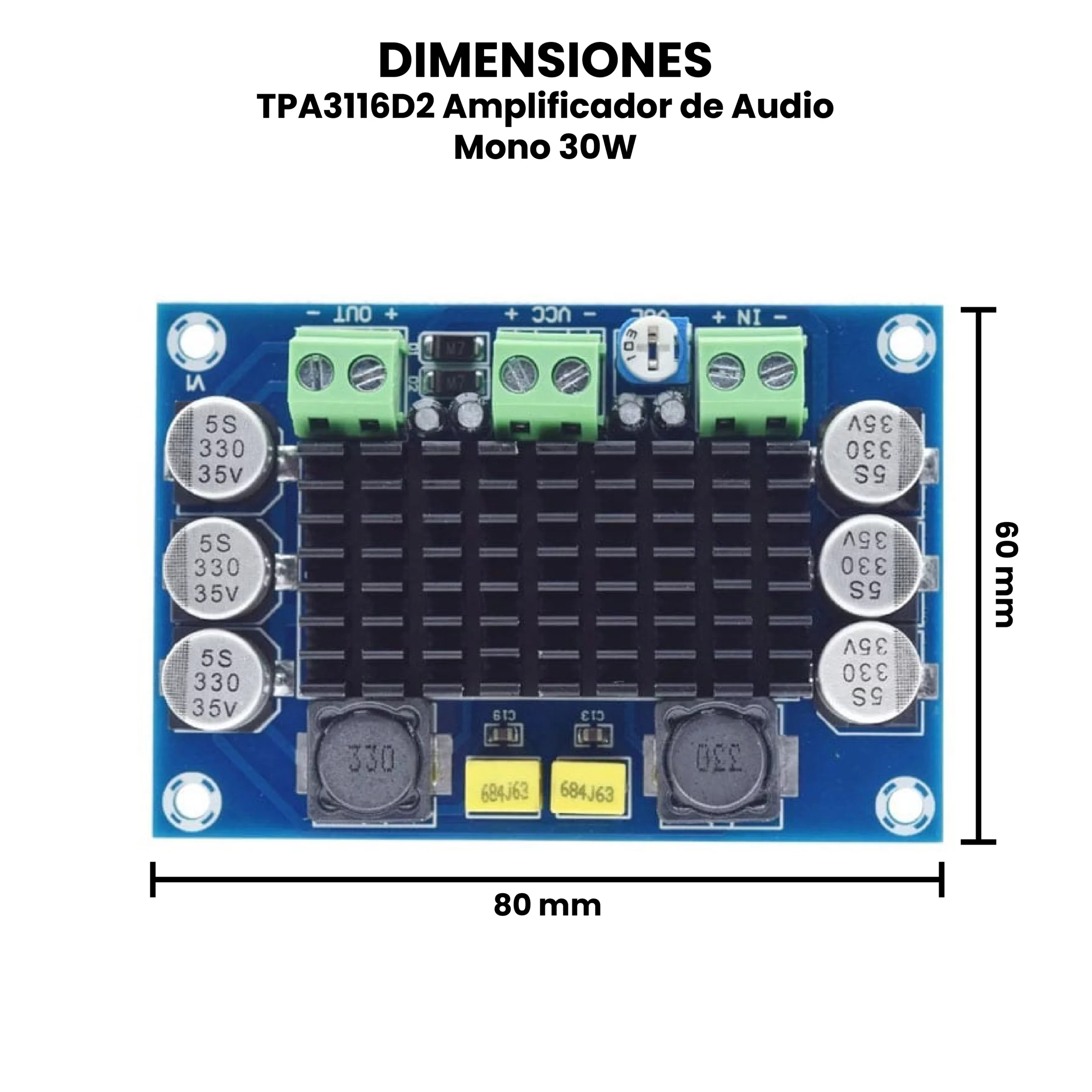

Dimensiones: 80 mm x 60 mm x 20 mm.
Peso: 76 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Amplificadores Clase D.

Un amplificador clase D convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).

Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
