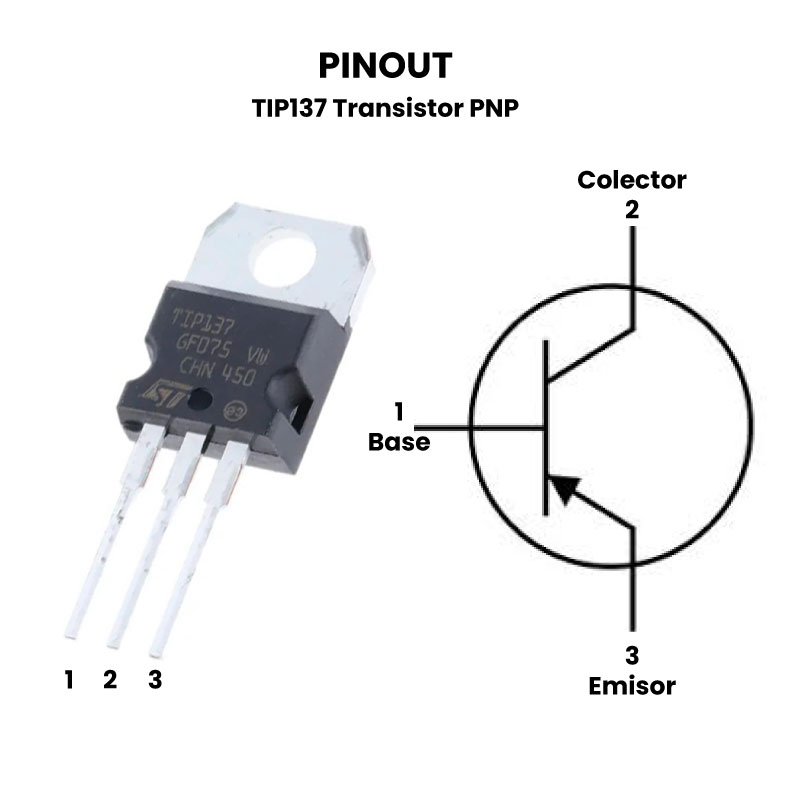

TIP137 Transistor PNP -100V -8A TO-220 pinout

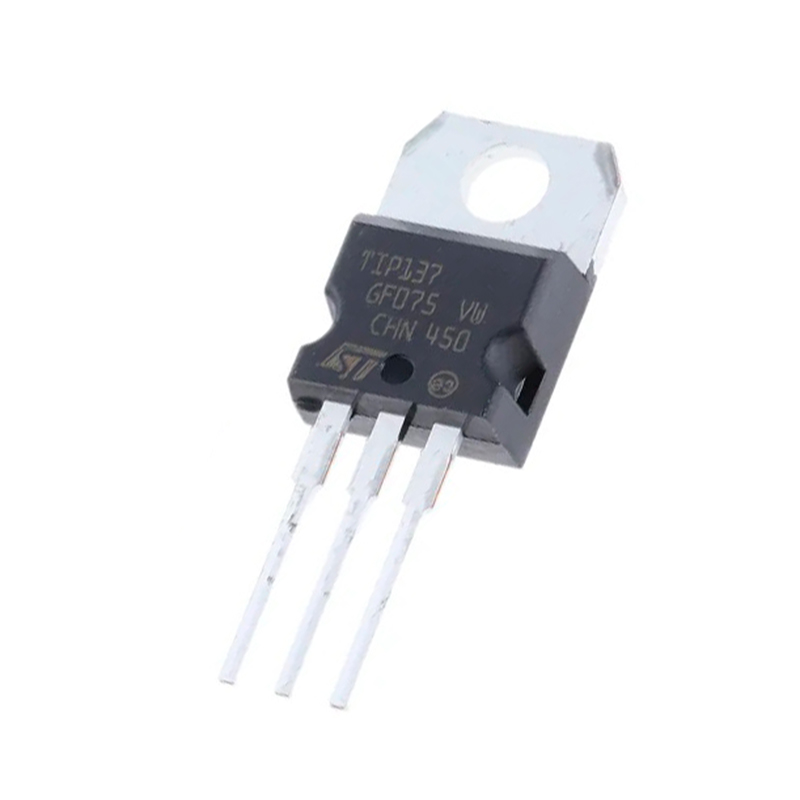

TIP137 Transistor PNP -100V -8A TO-220

$ 8.00

15 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.79
100 piezas	$ 4.82
200 piezas	$ 3.61

SKU: AR4035 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -100V, -8A, Amplificación, audio, conmutacion, controlador, Darlington, HP147TS, motor, PNP, potencia, SE9402, TIP132, TIP137, to-220, transistor

INFORMACIÓN

El TIP137 Transistor PNP Darlington de potencia esta diseñado para manejar altas corrientes y voltajes, cuenta con un voltaje colector-emisor mínimo de -100V a una corriente máxima de colector -8A. En conjunto con su complemento NPN, el TIP132, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido y otros circuitos de conmutación y regulación.

El TIP137 Transistor PNP es ideal para etapas de amplificación de señales, circuitos de protección de sobrecarga, interruptores de potencia en circuitos de conmutación de carga y reguladores de corriente. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP137
Encapsulado: TO-220
Tipo: PNP
Voltaje:
- V_CEO: -100 V
- V_CBO: -100 V
- V_EBO: -5 V
Corriente:
- I_C: -8 A
- I_B: -0.3 A
- I_EBO: -5 mA
Disipación total del dispositivo (Pc): 70 W
Ganancia de corriente continua (h_FE): 1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

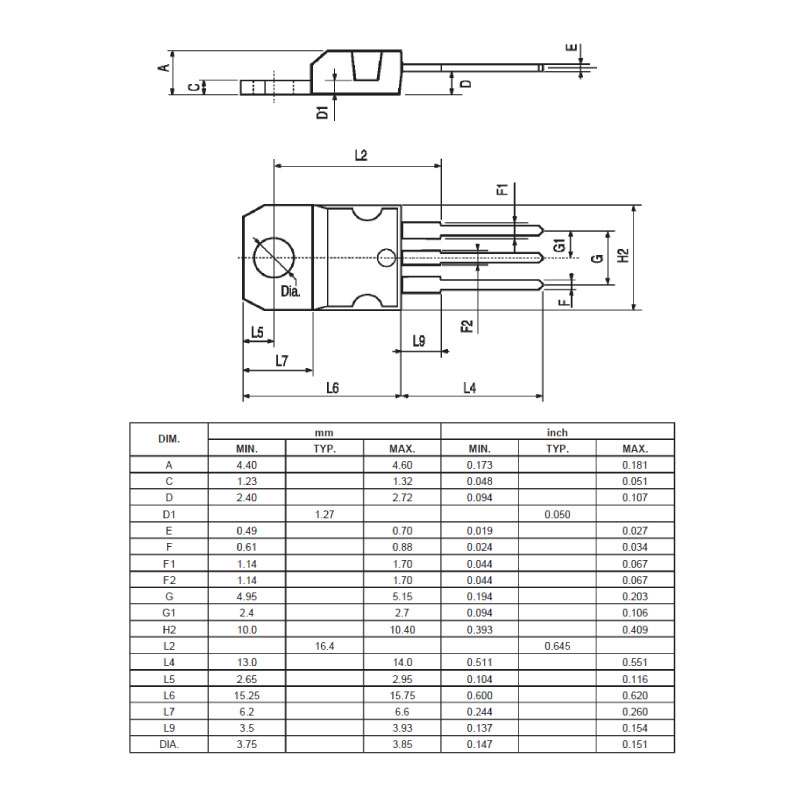

Dimensiones: 10.4 x 28.5 x 4.4 mm
Peso: 1.82 g

SUSTITUTO

Similares: HP147TS, SE9402.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El TIP137 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP137 un 20 % por debajo de sus clasificaciones máximas absolutas.
