Kit 100 LED SMD 0603 5 Colores

$ 38.00

15 disponibles

CANTIDAD	PRECIO
10 piezas	$ 32.89
25 piezas	$ 29.10
35 piezas	$ 26.10

SKU: AR0812 Categorías: KITS, LEDS, LEDS, SMD Etiquetas: 0603, AMARILLO, azul, blanco, colores, kit, led, ROJO, SMD, superficial, VERDE

INFORMACIÓN

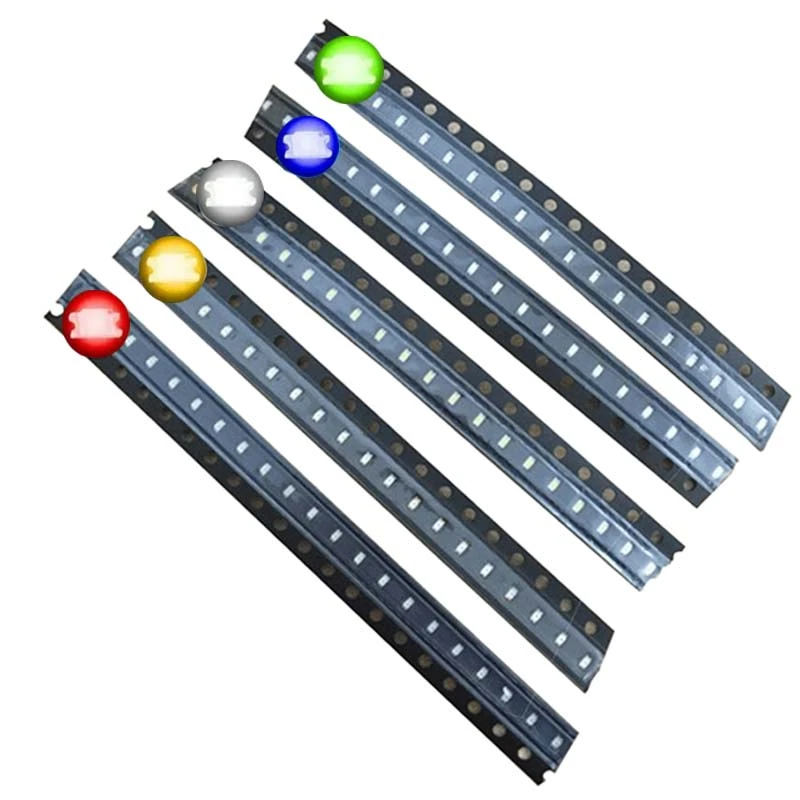

El Kit de 100 LED SMD 0603 son diodos emisores de luz de cinco colores diferentes: blanco, azul, rojo, amarillo y verde, 20 piezas por cada color.

El Kit 100 LED SMD 0603 se utilizan en muchos dispositivos electrónicos, están montados directamente sobre la superficie de la placa de circuito impreso, y pueden ser usados para: juguetes, Iluminación, relojes, transmitir información desde controles remotos y para formar números en relojes digitales.

ESPECIFICACIONES Y CARACTERÍSTICAS

Corriente típica: 20 mA
Ángulo de visión:120°
Número de pines: 2

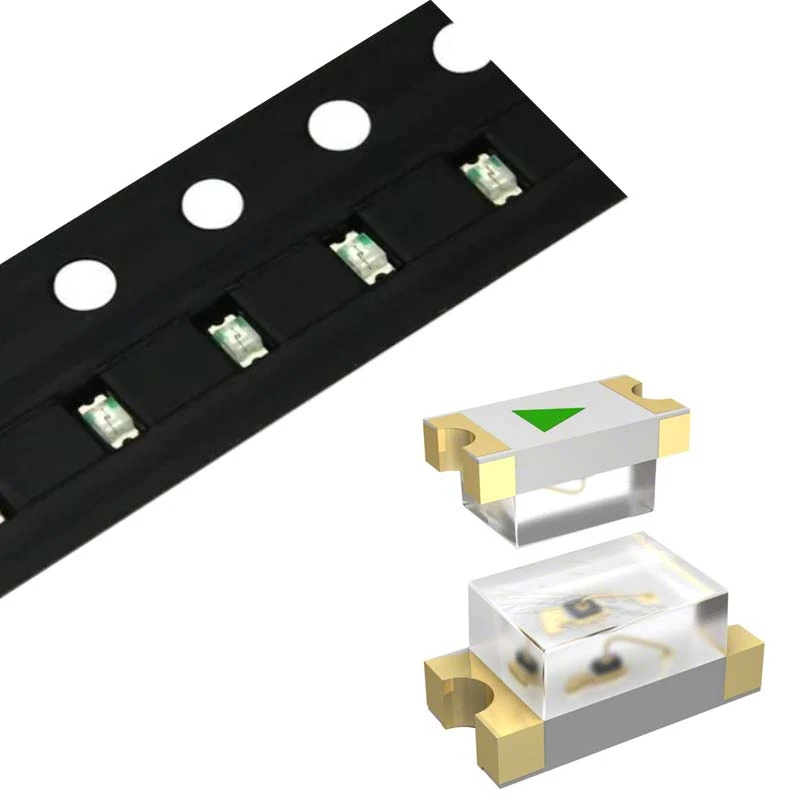

Código de encapsulado:0603-(métrica 1608)
Material de Shell: Epóxico
Dimensiones: 0.063 ” x 0.031″ / 1.6×0.8 (mm)
Peso: 2 g

Rojo LED

Voltaje de trabajo: 2 a 2.2 V
Longitud de onda:620 a 625 nm
Intensidad luminosa:120 a 150 mcd

Verde LED

Voltaje de trabajo: 2.9 a 3 V
Longitud de onda: 520 a 525 nm
Intensidad luminosa:140 a 150 mcd

Azul LED

Voltaje de trabajo:2.8 a 2.9 V
Longitud de onda:460 a 465 nm
Intensidad luminosa:120 a 150 mcd

Amarillo LED

Voltaje de trabajo: 2 a 2.2 V
Longitud de onda: 590 a 595 nm
Intensidad luminosa:150 a 180 mcd

Blanco LED

Voltaje de trabajo: 2.9 a 3 V
Longitud de onda: 465 mn
Intensidad luminosa:150 a 170 mcd

DOCUMENTACIÓN Y RECURSOS

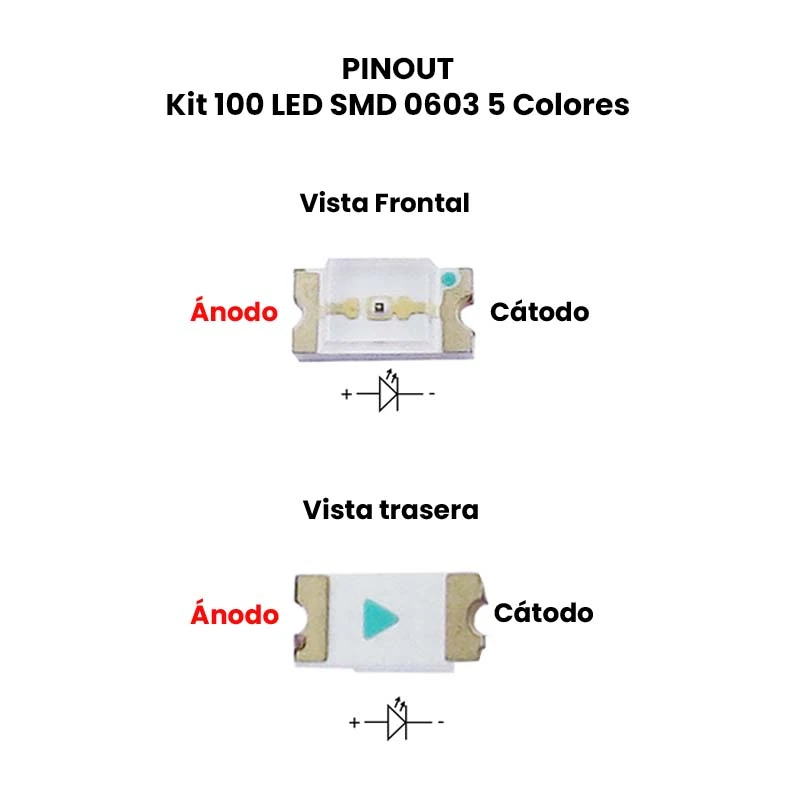

Pinout

INFORMACIÓN ADICIONAL

Ventajas y consideraciones de uso

Ventajas

Miniaturización: Ideal para PCBs de alta densidad.
Bajo costo en producción masiva.
Buena respuesta en alta frecuencia (baja inductancia parásita).

Consideraciones

La manipulación manual no es recomendada (requiere buena técnica de soldadura), se recomiendan pinzas especiales.
Sensibilidad al calor excesivo durante el soldado.
Soldador de punta fina: Temperatura ≤ 300°C (evita dañar el componente).
Pasta de soldadura + Hot Air (reflow): Método preferido en producción.
Evitar puentes: Las pistas deben estar bien diseñadas para evitar cortos.
