Boost Buck DC USB 1.2V a 24V

INFORMACIÓN

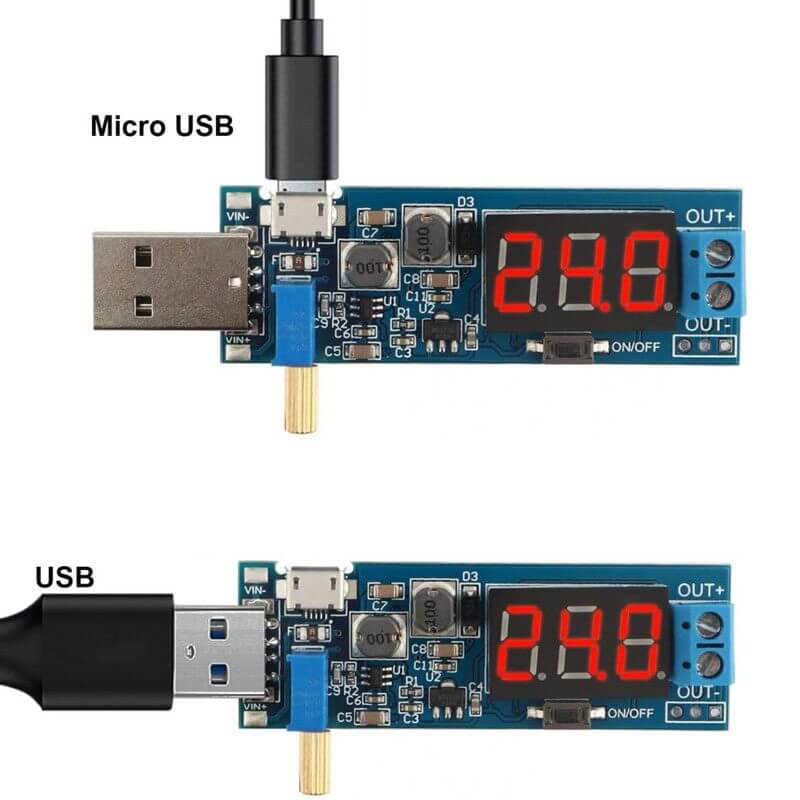

Boost Buck DC USB 1.2V a 24V es un módulo de fuente de alimentación ajustable, la alimentación de este modulo puede ser a través de diferentes maneras: por USB macho, micro USB o pads; entre voltaje de 3.5V a 12V obteniendo voltajes de salida (Vout) de 1.2V a 24V. Cuenta con un potenciómetro con mango para ajustar el Vout, un botón ON/OFF y una pantalla para la visualización de Vout y ON/OFF.

Este Boost Buck DC USB 1.2V a 24V  te será de utilidad para diversos proyectos en donde las cargas no demanden mas de 3W. Por ejemplo: fuentes de alimentación, cargador de batería, medidor de prueba, conversor de energía.

Nota: No es una fuente de alimentación alta POTENCIA , úsala dentro del rango señalado.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Entrada: 3.5V a 12V
• Voltaje de Salida: 1.2V a 24V
• Potencia de Salida:
  • 2 W @ 1.2Vout ∼ 2Vout
  • 2.5 W @ 2Vout ∼ 20Vout
  • 3 W @ 20Vout ∼ 24Vout
• Pantalla: Tubo digital de 3 bits
• Temperatura de Trabajo: -40°C a 85°C
• Peso:14g
• Dimensiones:80 x 20 x12 mm

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

• No alimentes el módulo por mas de un puerto de entrada de voltaje , solo utiliza uno a la vez.
• Antes de conectar alguna carga al módulo, ajusta la salida de voltaje y posteriormente realiza la conexión a las borneras de Voltaje de Salida.
• Recuerda que la Potencia es igual Voltaje x Corriente, por lo cual, toma tus precauciones en relación a la corriente de salida del dispositivo.

DOCUMENTACIÓN Y RECURSOS

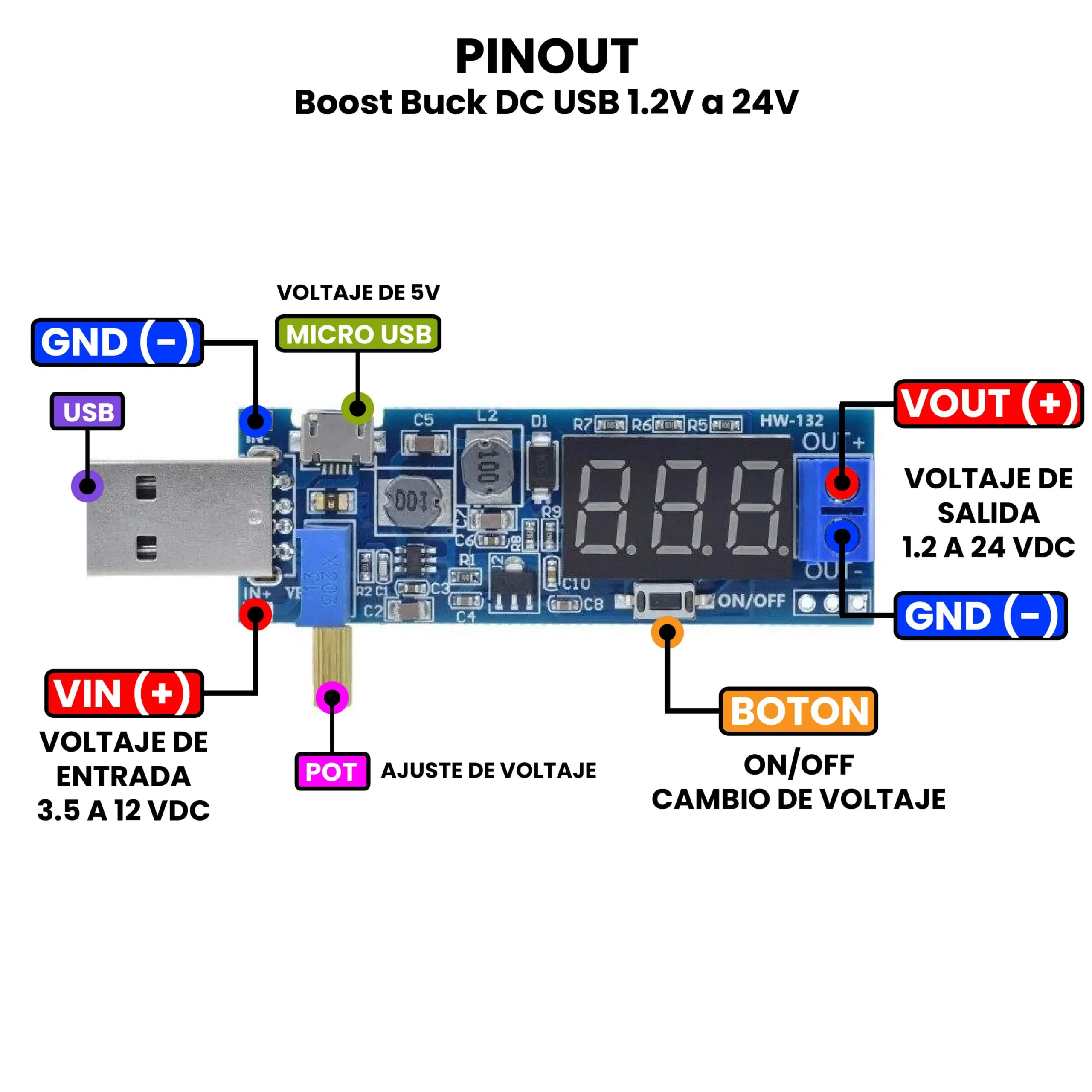

• Pinout

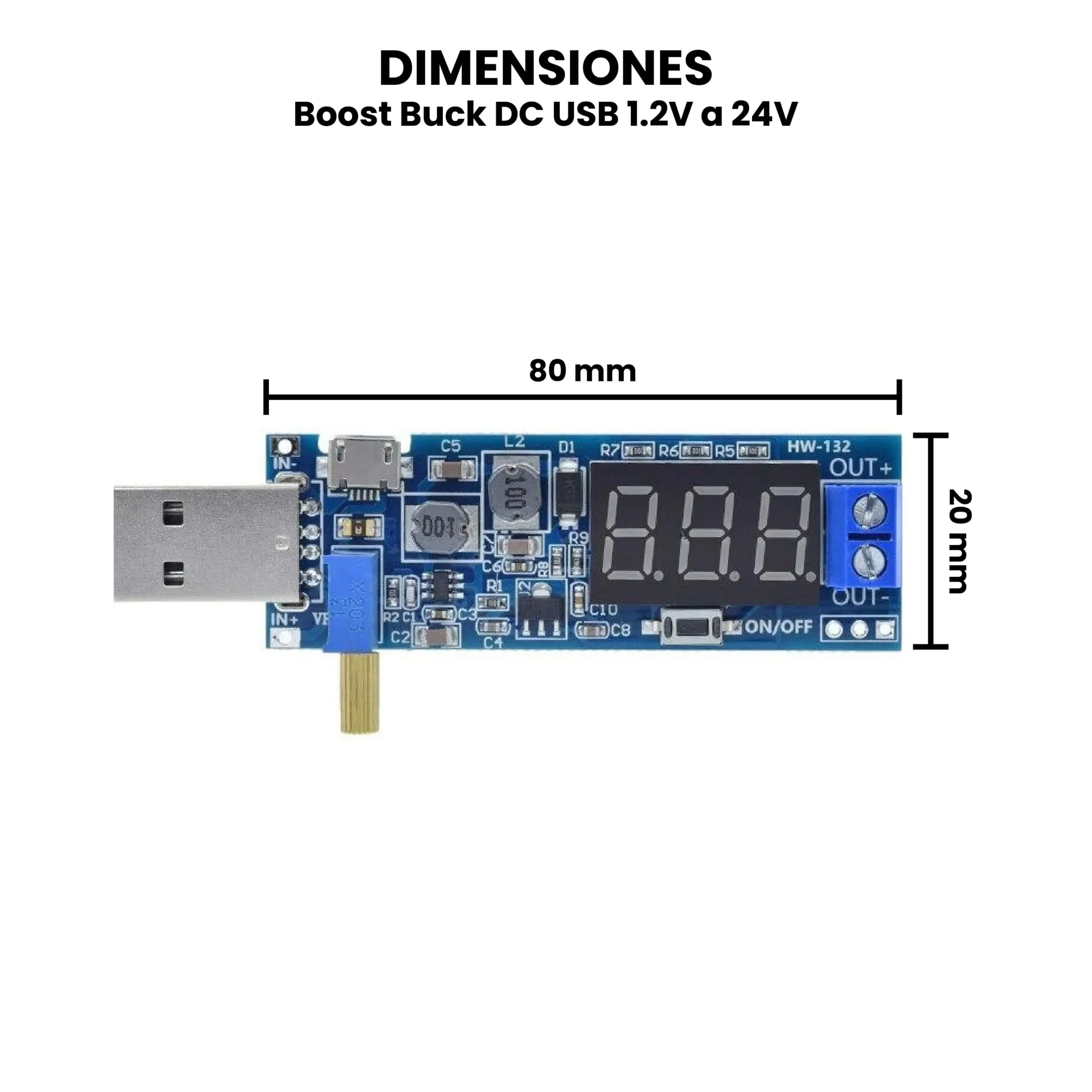

• Dimensiones
