TIC226D TRIAC 8A 400V TO-220

$ 16.00

Sin existencias

CANTIDAD	PRECIO
25 piezas	$ 12.92
100 piezas	$ 11.33
200 piezas	$ 9.10

SKU: AR3758 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 400V, 4A, BT137-600G, Control de Corriente, Regulación, TIC, TIC226D, to-220, transistor, triac

INFORMACIÓN

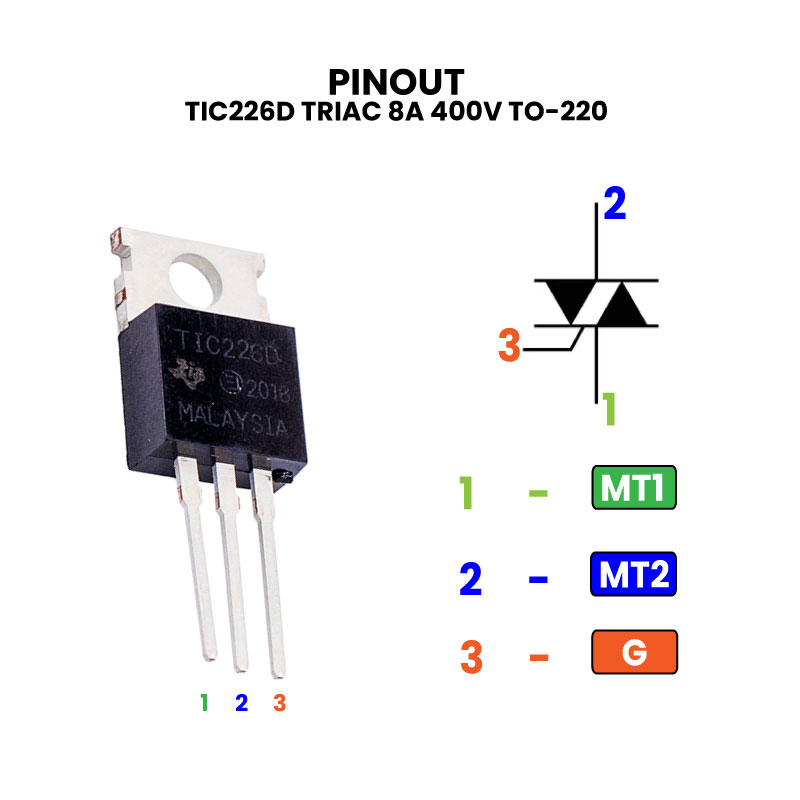

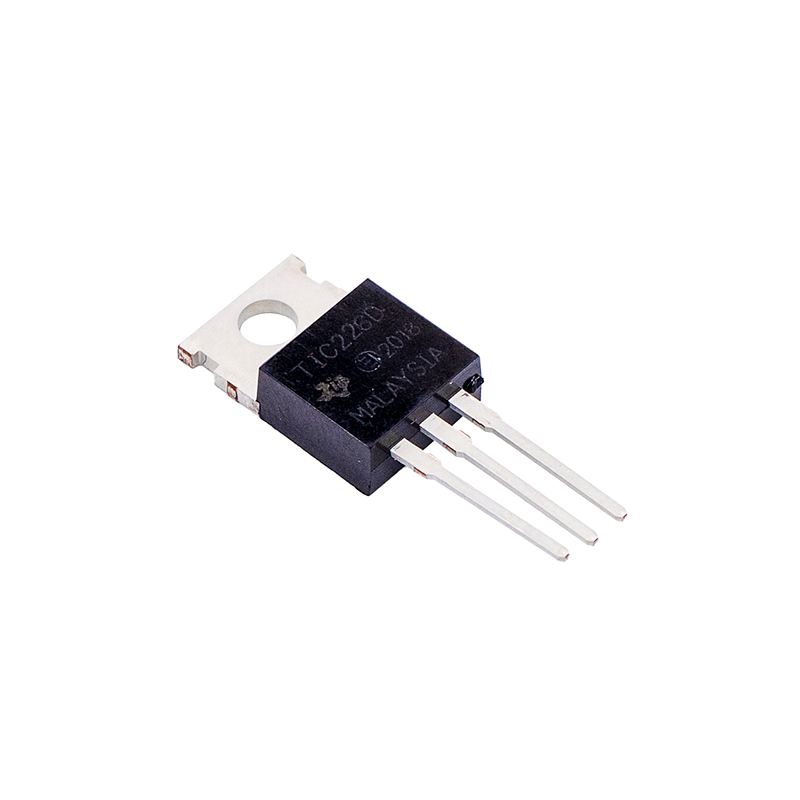

El TIC226D es un componente electrónico semiconductor de tres terminales llamado TRIAC, tiene un empaquetado TO-220 de montaje de orificio pasante Through Hole, soporta una corriente máxima de 8A a 400V.

El TIC226D se utiliza comúnmente para controlar la corriente en circuitos de CA, encender y apagar relés estáticos, regulación de calefacción, arranque de motores de inducción, en proyectos de control de iluminación, control de velocidad de motores y más. Puedes encontrar más TRIAC dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matricula: TIC226D
Encapsulado: TO-220
Pines: 3 pines
Estilo de montaje: Through Hole
Voltaje:
- Alimentación V_supply: 12V
- Máximo de Pico Inverso V_DRM: 400 V
- Disparo V_GT : 2V

Corriente:
- Disparo I_GT: 2mA
- Máxima I_T(RMS): 8A
- Apagado I_H: 30mA
Potencia de Disipación P_GM: 2.2W
Sensibilidad de disparo dv/dt: ±5V/µs
Rango de temperatura de operación T_C: -40° – 110°C

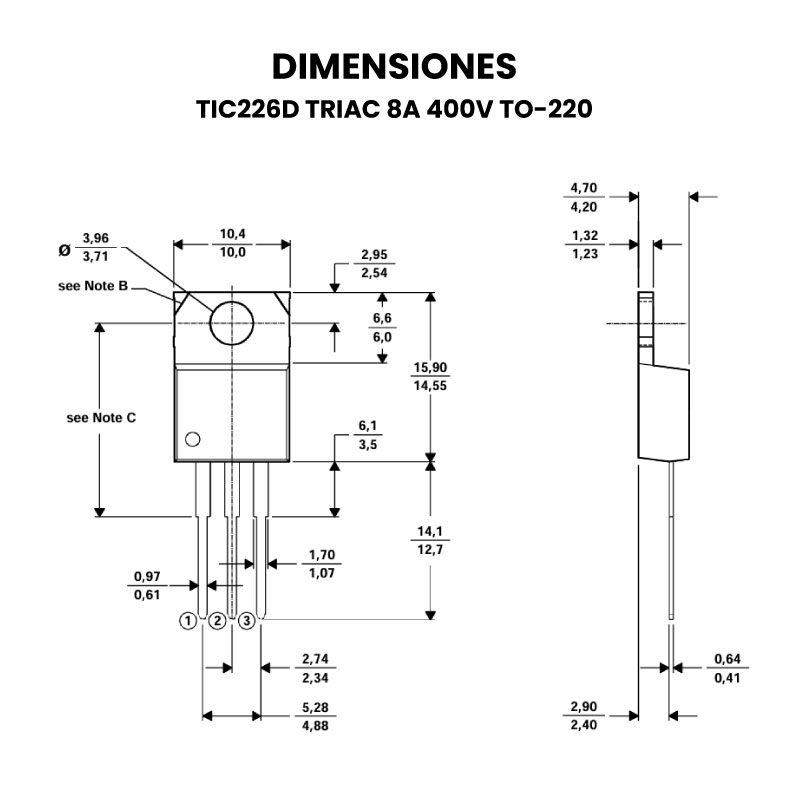

Dimensiones: 10 mm x 28.8 mm x 4.5 mm
Peso de la unidad: 2.1 g

SUSTITUTO

Similares: BT137-600G.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El TIC226D típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIC226D un 20 % por debajo de sus clasificaciones máximas absolutas.

¿Qué es un TRIAC?

Su nombre viene del término TRIode for Alternating Current = Triodo Para Corriente Alterna. Es un componente electrónico semiconductor de tres terminales para controlar la corriente.

¿Cuál es su funcionamiento básico?

Consiste en cerrar un contacto entre dos terminales (ánodo 1 y 2) para dejar pasar la corriente (corriente de salida) cuando se le aplica una pequeña corriente a otro terminal llamado “puerta” o Gate (corriente de activación).
