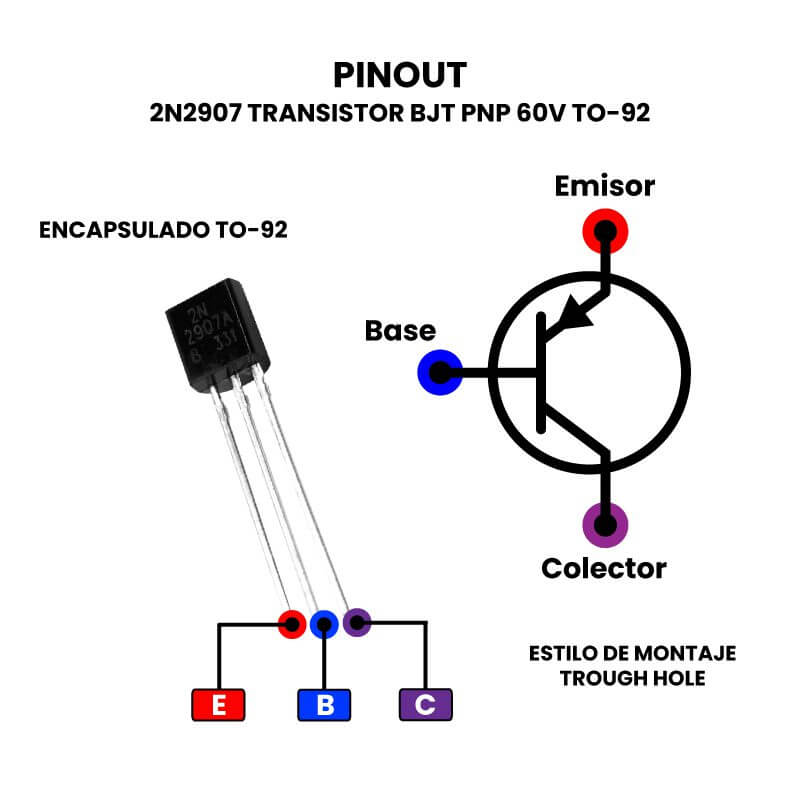

2N2907 Transistor BJT PNP 60V TO-92 Pinout

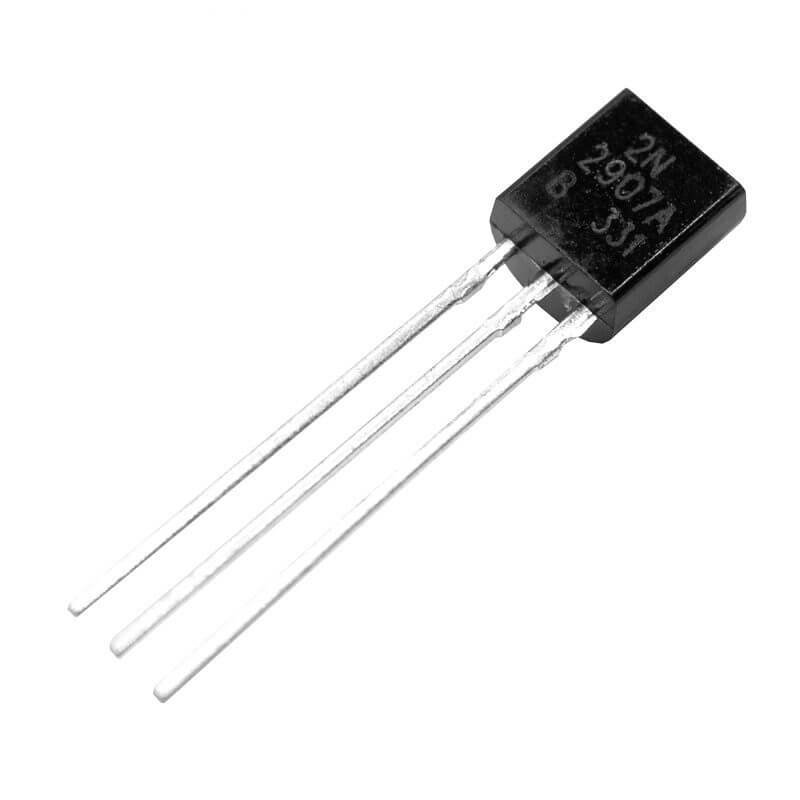

2N2907 Transistor BJT PNP 60V TO-92

$ 2.00

270 disponibles

CANTIDAD	PRECIO
25 piezas	$ 1.55
100 piezas	$ 1.34
200 piezas	$ 1.05

SKU: AR3362 Categorías: COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 2N2907, 2N2907 Transistor, BJT, BJT PNP, PNP, TO-92

INFORMACIÓN

2N2907 PNP es un dispositivo electrónico de estado sólido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “PNP”, está formado por dos capas de material tipo “P”, separadas por otra de tipo “N”. El 2N2907 PNP está protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

Este transistor es de propósito general y está diseñado para aplicaciones lineales y de conmutación, es utilizado comúnmente como amplificador de media potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de Transistor: PNP
Serie: 2N2907 PNP
Encapsulado: TO-92
Pines: 3
Voltaje máximo en las uniones:
- Colector-emisor: -60 V
- Colector-base: -60 V
- Emisor-base: -5 V
Corriente del Colector Ic: -600 mAdc
hFE
- Mínimo: 50
- Máximo: 300
Voltaje VEBO Emisor-Base: -5 V
Voltaje VCEO Colector-Emisor: -60 V
Capacitancia de salida: 8 pF
Capacitancia de entrada: 30 pF
Frecuencia mínima de funcionamiento: 200 MHz
Potencia: 625 mW
Temperatura de funcionamiento: -55° a 150 °C

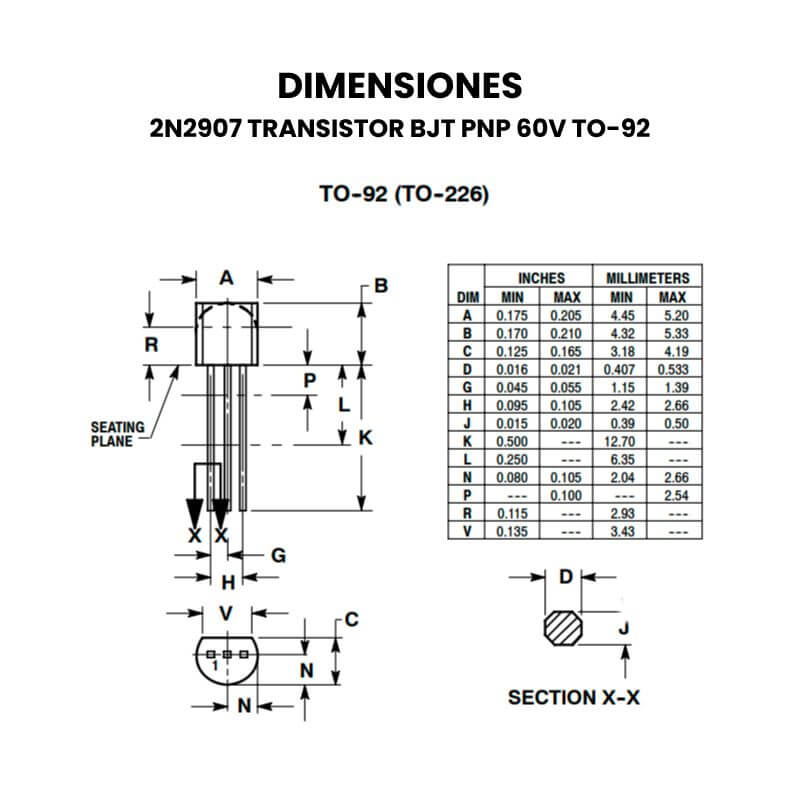

DImensiones: 5.20mm x 4.19 mm x 17.4mm
Peso: 0.16 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿2N2907 cómo interruptor?

El 2N2907 se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor 2N2907 funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.

¿2N2907 cómo amplificador?

Para usar el 2N2907 como amplificador debes de tener en cuenta que hay diferentes tipos de amplificación y se dividen en 3 clases:

-A: Amplifica el ciclo completo de la señal.
-B: Amplifica medio ciclo de la señal.
-C: Amplifica menos de medio ciclo de la señal.

De acuerdo a las características de tu proyecto elegir el tipo de amplificación y la polarización que necesitas para que el transistor 2N2907 funcione como amplificador de señal.
