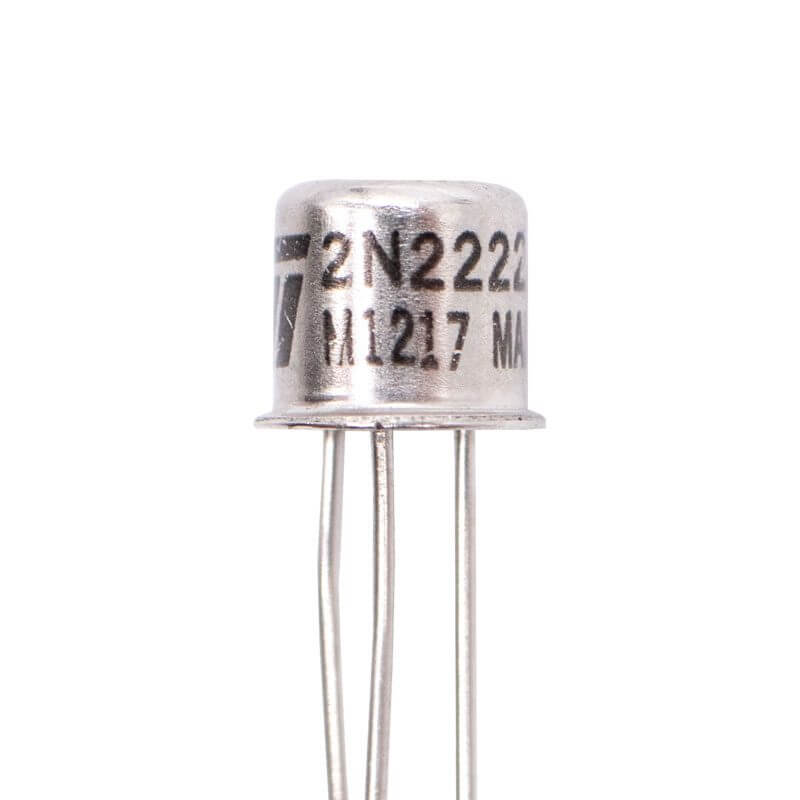

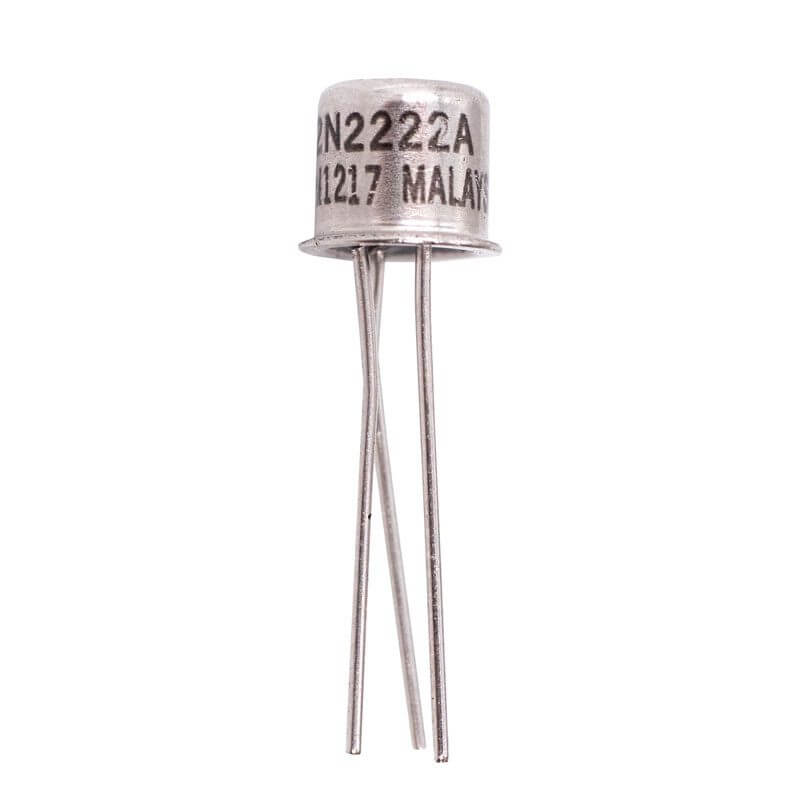

2N2222A Transistor NPN TO-18 Metálico

2N2222A es un transistor NPN de silicio diseñado para aplicaciones de conmutación. Este transistor tiene un encapsulado de metal TO-18 de 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

El transistor 2N2222A es de propósito general y está diseñado para aplicaciones lineales y de conmutación, también es utilizado como amplificador de media potencia DC y VHF, además de ser uno de los transistores más populares ya que puede soportar voltaje de hasta 40V DC y máximo 800mA.

• Tipo de Transistor: NPN
• Serie: 2N2222A
• Encapsulado: TO-18
• Pines: 3
• Altura: 18.26mm
• Ancho: 4.64mm
• Peso de la unidad: 0.27g
• VCEO Máx.Colector-Emisor: 40V
• VCBO Máx. Colector-Base: 75V
• Tensión VEBO Máx.Emisor-Base: +6V
• Corriente del Colector Ic: 600mA DC
• Corriente Máx. del Colector: 800mA DC
• Temperatura de trabajo: -65°C a 175°C
• Disipación Total (Ptot):
  • T(amb) ≤ 25°C = 0.5W

• 2N2222A Datasheet

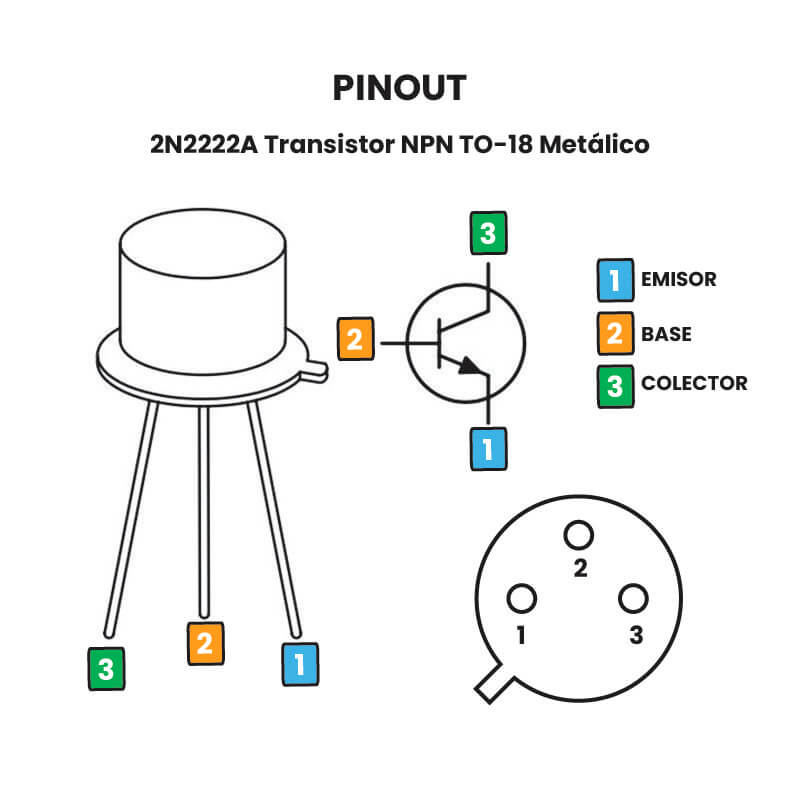

• Pinout 2N2222A

• FootPrint 2N2222A

¿2N2222A cómo interruptor?

El 2N2222 se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor 2N2222 funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.

¿2N2222A cómo amplificador?

Para usar el 2N2222 como amplificador debes de tener en cuenta que hay diferentes tipos de amplificación y se dividen en 3 clases:

-A: Amplifica el ciclo completo de la señal.
-B: Amplifica medio ciclo de la señal.
-C: Amplifica menos de medio ciclo de la señal.

De acuerdo a las características de tu proyecto elegir el tipo de amplificación y la polarización que necesitas para que el transistor 2N2222A funcione como amplificador de señal.
