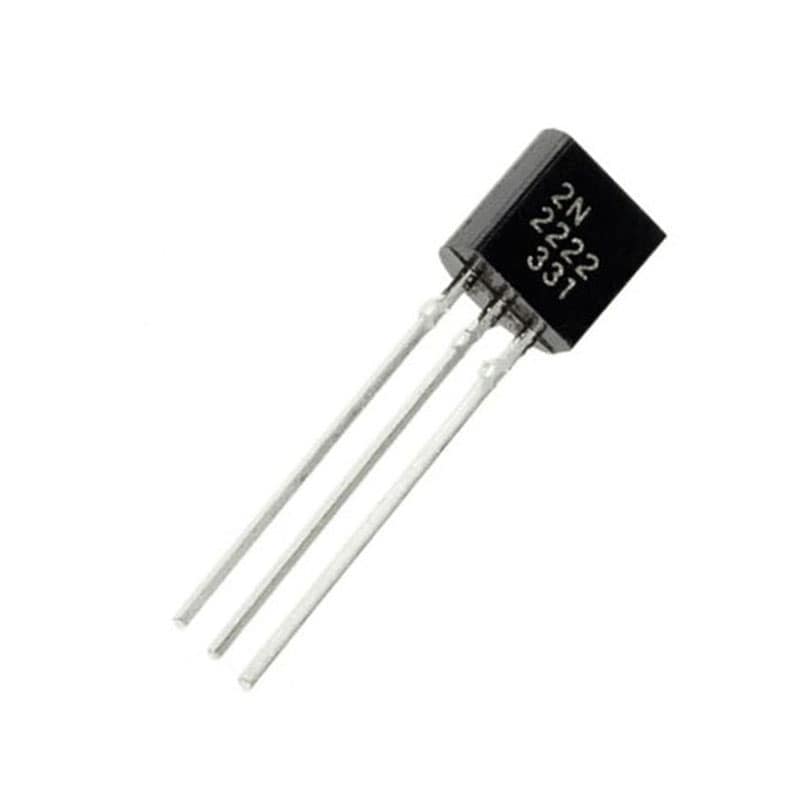

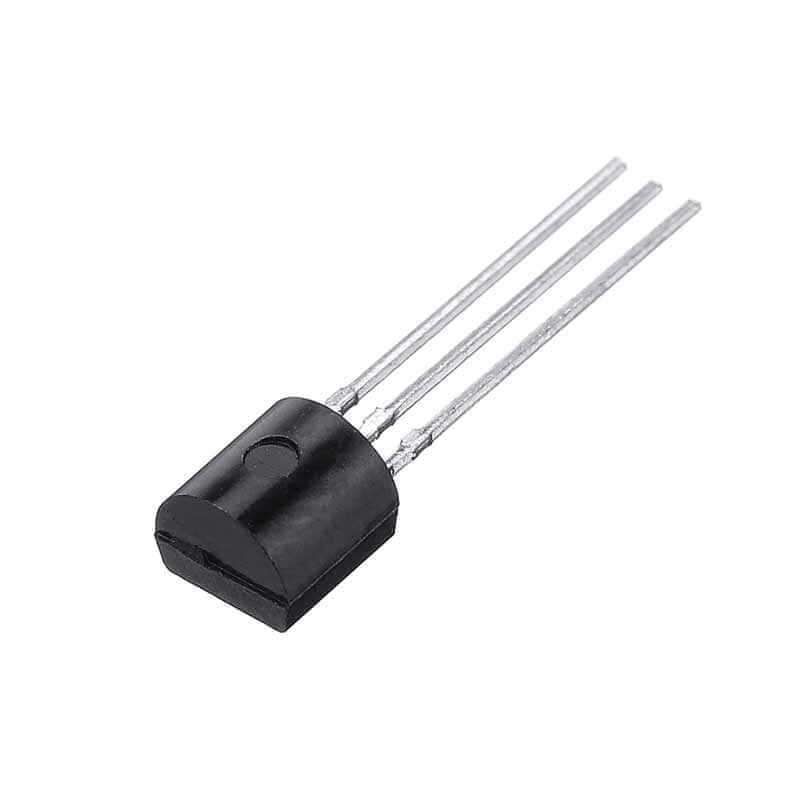

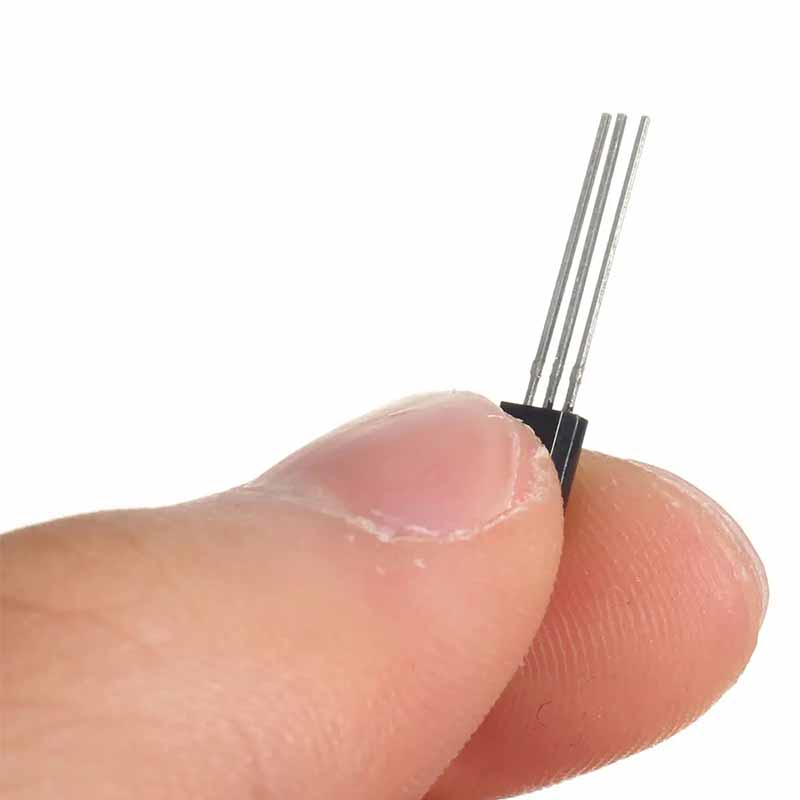

2N2222 Transistor BJT NPN 40V TO-92

$ 1.00

8862 disponibles

CANTIDAD	PRECIO
25 piezas	$ 0.42
100 piezas	$ 0.37
200 piezas	$ 0.29

SKU: AR0192 Categorías: COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 2n, 2n22, 2N2222, 2N2222 NPN, AR0192, Transistor 2n2222, Transistor BJT, Transistor npn

Comprados juntos frecuentemente

Precio de todos:

Este producto: 2N2222 Transistor BJT NPN 40V TO-92 - $ 1.00
Fotoresistencia LDR 5537 - $ 2.00
L7805CV Regulador 5V 1.5A - $ 7.00
Resistencia de Carbón 1/4W 5% Varios Valores 1Ω - 1MΩ: 1KΩ - $ 0.50

INFORMACIÓN

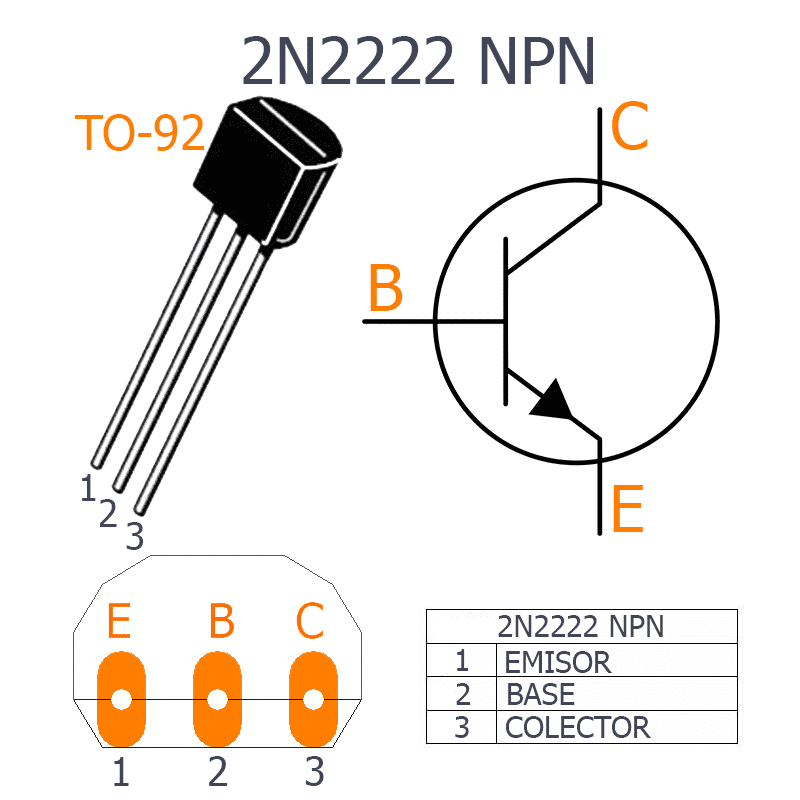

2N2222 NPN es un dispositivo electrónico de estado sólido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “NPN”, formado por dos capas de material tipo “N”, separadas por otra de tipo “P”. El 2N2222 NPN está protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

El 2N2222 es comúnmente utilizado en aplicaciones de amplificación y conmutación. Como amplificador, se puede utilizar para aumentar la señal de entrada a un nivel de salida mayor. Como interruptor, se puede utilizar para conectar o desconectar circuitos eléctricos.

Es importante tener en cuenta que el 2N2222 tiene una tensión máxima de conmutación de hasta 40V y una corriente máxima de hasta 800mA, por lo que es importante no exceder estos límites para evitar dañar el transistor. También es importante tener en cuenta la polaridad del transistor y asegurarse de conectarlo correctamente en el circuito.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de Transistor: NPN
Serie: 2N2222
Encapsulado: TO-92
Pines: 3
Altura: 18 mm
Longitud: 4.19 mm
Ancho: 3.45 mm
Peso de la unidad: 0.18 g
VCBO Máxima Colector-Base: 75 V
Tensión VEBO Máxima Emisor-Base: +6 V
Tensión VCEO Máxima Colector-Emisor: 40 V
Corriente del Colector Ic: 600 mAdc
Capacitancia de salida (Cc): 8 pF
Capacitancia de entrada: 25 pF
PD Disipación del dispositivo: 625 mW
Impedancia de entrada: 8.0 kΩ
Frecuencia Máxima de Funcionamiento: 300 MHz
Temperatura de Funcionamiento Máxima: +150 ºC
Temperatura Mínima de Funcionamiento: -55 °C

TUTORIALES

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿2N2222 cómo funciona?

Este transistor es de pequeña señal NPN, al igual que un PNP puede funcionar en tres regiones, las cuales son: corte, saturación y amplificación, este transistor se activa con voltajes y corrientes positivas.

Se puede aplicar una pequeña corriente en la región base, para controlar una corriente mayor que fluirá entre las regiones (emisor y colector). Este transistor es de bajo costo, practicó para conectarlo a un protoboard o soldarlo a cualquier PCB y suficientemente robusto para ser usado en experimentos electrónicos. Lo puedes aplicar en tus proyectos como interruptor electrónico o amplificador de señales, como ejemplo lo puedes usar para controlar un motor, accionar un revelador y producir sonidos en una bocina.

¿2N2222 cómo interruptor?

El 2N2222 se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor 2N2222 funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.

¿2N2222 cómo amplificador?

Para usar el 2N2222 como amplificador debes de tener en cuenta que hay diferentes tipos de amplificación y se dividen en 3 clases:

-A: Amplifica el ciclo completo de la señal.
-B: Amplifica medio ciclo de la señal.
-C: Amplifica menos de medio ciclo de la señal.

De acuerdo a las características de tu proyecto elegir el tipo de amplificación y la polarización que necesitas para que el transistor 2N2222 funcione como amplificador de señal.
