Teensy 4.1 Tarjeta de Desarrollo RT1062 c/s Ethernet Micro USB

INFORMACIÓN

Teensy 4.1 es una tarjeta de desarrollo disponible en sus dos presentaciones con y sin Ethernet PHY; cuenta con un procesador ARM Cortex -M7 a 600 MHz, chip iMXRT1062, 8MB, memoria flash 1024K, con 55 I/O, conector para tarjeta SD , un puerto host USB. No cuenta con header soldados.

El Teensy 4.1 es útil para diversas aplicaciones en electrónica y robótica destacando por proyectos donde se realicen procesamiento de audio y video, cálculos matemáticos, por ejemplo, aplicaciones tipo MIDI, simulador de vuelo , por mencionar algunas. Estas funcionalidades se desarrollan en el entorno de Arduino IDE + Teensyduino.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Teensy
•  Modelos:

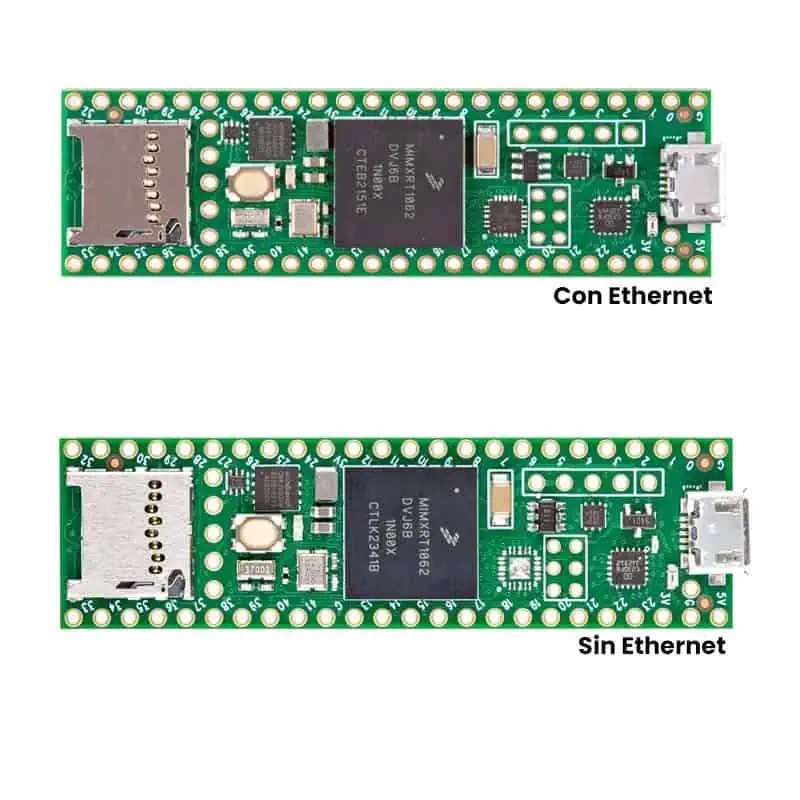

  • TEENSY41_NE : Sin Ethernet
  • TEENSY41: Con Ethernet
• Versión: Teensy 4.1
• Voltaje
  • Operación: 3.3V (usar voltajes mayores dañará irreversiblemente la tarjeta)
  • Alimentación: 3.3V a 5V
  • Todos los pines analógicos y digitales son de 3.3V
• Corriente
  • Máxima entrada: 250mA
  • Trabajo: 100mA
• Procesador : ARM Cortex-M7
• Frecuencia de Reloj: 600MHz
• Memoria:
  • RAM: 1024 K
  • Flash: 8MB
  • EEPROM: 4K
  • Incluye espacio de expansión QSPI  8MB/16MB
• FPU: 64 y 32 bits
• Pin:
  • I/O Total : 55
  • CAN: 3 (1 con CAN FD)
  • Serial: 8 puertos serie
  • SPI: 3 (todos con 16 Word FIFO)
  • I2C: 3 (todos con 4 Byte FIFO)
  • PWM: 35
  • UART: 8  (todos con 4 Byte FIFO / fast baud rate)
  • Digital Audio
    • I2S/TDM: 2
    • S/PDIF: 1
• Entradas Analógicas (ADC):  18 (10 bit)
• RTC Reloj de tiempo real: 1
• SD Socket: Incluido
• SD Bit: 14 nativos
• Canales DMA : 32 canales de propósito general
• Programable: FlexIO
• Requerimientos de Sistema: Windows 7,8,10,11. Ubuntu Linux 14.04. Machintosh Mac OS 10.10
• Dimensiones: 62.27mm x 17.6mm
• Peso: 6.31 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet RT1060
• Pinout

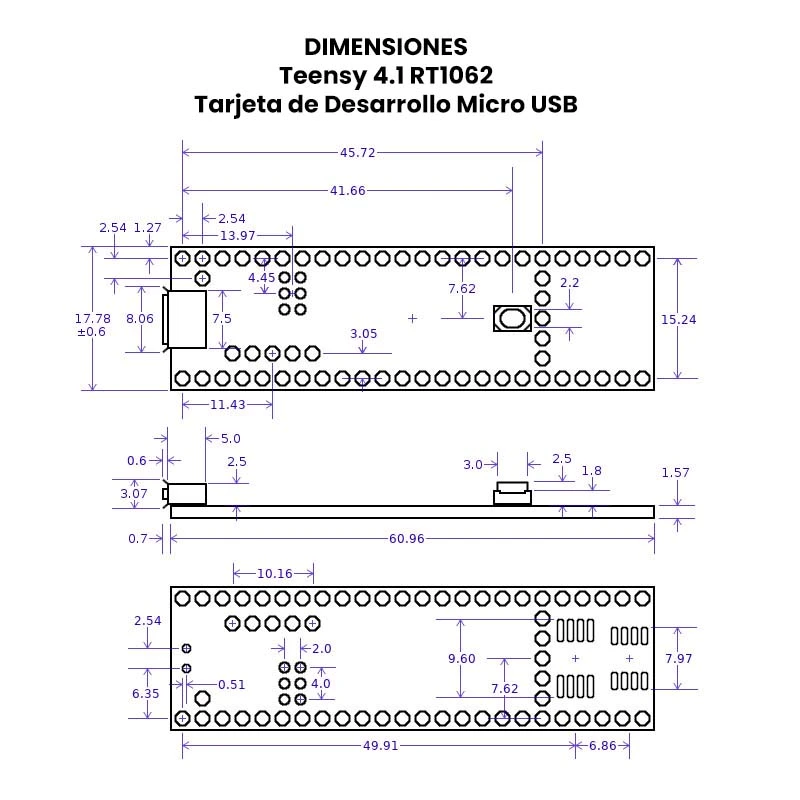

• Dimensiones
• Footprint, Modelo 3D y Símbolo

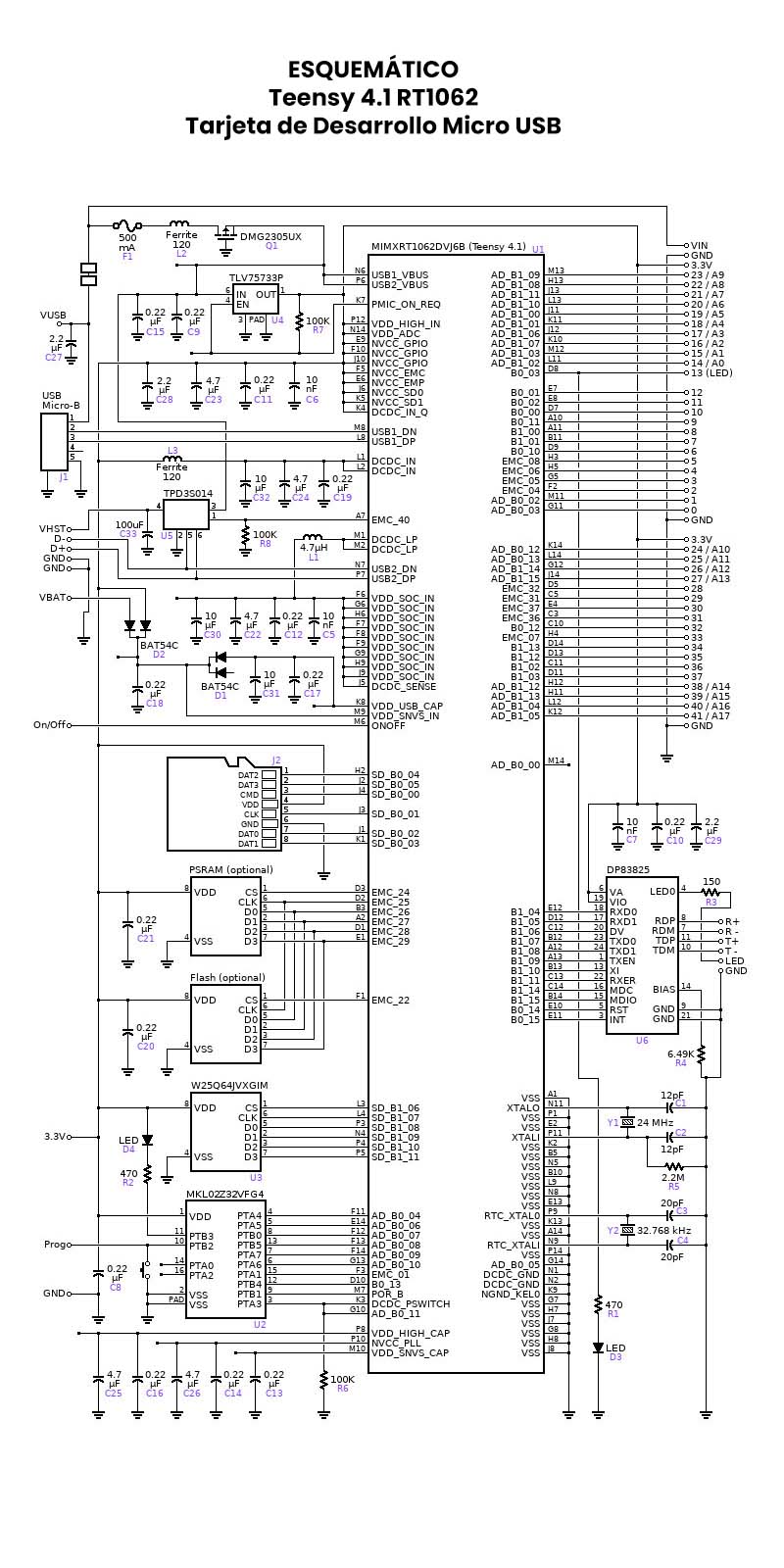

• Esquemático
• Teensyduino 1.59
• Teensy Aplicación
• Unboxing
• Inicio rápido Teensy

TUTORIAL

• Lectura de datos y almacenamiento en SD – Blog Unit Electronics

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Arduino IDE + Teensyduino: El software IDE de Arduino con el complemento Teensyduino es el entorno de programación principal para Teensy. En Windows, Linux y Mac antiguos, primero se instala Arduino y luego el instalador de Teensyduino agrega soporte de Teensy al IDE de Arduino. En las Mac más nuevas, se proporciona una descarga todo en uno. Teensyduino incluye una gran colección de bibliotecas probadas y optimizadas para Teensy. Se pueden instalar otras bibliotecas manualmente o mediante el administrador de bibliotecas de Arduino.

Rango analógico: El rango de entrada analógica está fijado entre 0 y 3,3 V. En Teensy 4.1, la función analogReference() no tiene ningún efecto. Los pines analógicos no toleran 5V. No conecte ningún pin analógico a más de 3,3 voltios.

Dispositivo USB: La comunicación principal de Teensy es su puerto USB , que opera en modo dispositivo USB/periférico a una velocidad de 480 Mbit/seg. El software Teensyduino admite muchos tipos diferentes de comunicación USB con su PC o Mac, seleccionados en el menú Herramientas > Tipo de USB. Se pueden utilizar varios de estos tipos de dispositivos simultáneamente , tales como: MIDI, Serial, Audio, Teclado, Mouse, Joystick , Pantallas, MTP Disk.

Puerto USB: Un segundo puerto USB opera en modo host, lo que le permite conectar dispositivos USB a Teensy 4.1. Es totalmente independiente del puerto del dispositivo USB principal, por lo que los dispositivos USB que conecte en el puerto host pueden comunicarse simultáneamente con Teensy mientras Teensy se comunica con su computadora a través del puerto del dispositivo USB.
