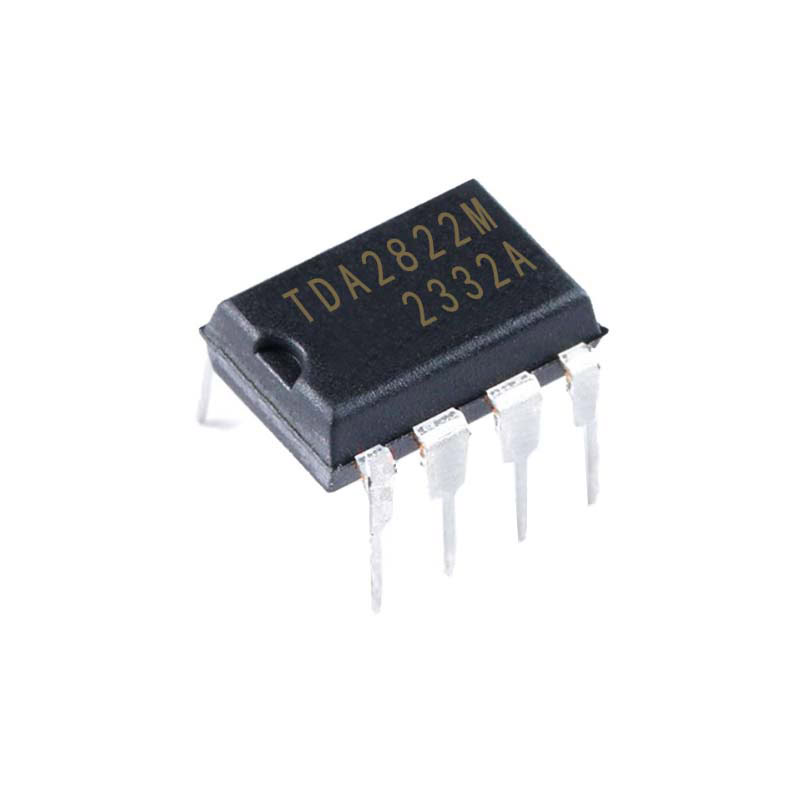

TDA2822 Amplificador de Audio Estéreo DIP-8

$ 6.00

83 disponibles

CANTIDAD	PRECIO
25 piezas	$ 4.65
100 piezas	$ 3.84
200 piezas	$ 2.85

SKU: AR4461 Categorías: AMPLIFICADORES, COMPONENTES ELECTRÓNICOS, IC Etiquetas: amplificador, audio, Dip 8, Estéreo, TDA2822

INFORMACIÓN

El TDA2822 es un circuito integrado amplificador de audio de bajo consumo y doble canal, de clase AB comúnmente utilizado en aplicaciones de audio de baja potencia. El TDA2822 es ampliamente utilizado en dispositivos portátiles, como radios, amplificadores pequeños, auriculares, juguetes, sistema de audio para automóviles de baja potencia, por mencionar algunos,

ESPECIFICACIÓN Y CARACTERÍSTICAS

Circuito Integrado: TDA2822
Canales: Doble canal, estéreo
Tipo: Clase AB
Tipo de Montaje: TH
Número de pines: 8 pines
Voltaje de alimentación: 1.8V a 15V
Corriente de trabajo: 12mA
Impedancia: 8 Ω @1w , 16 Ω @1w
Potencia:
- Estéreo: 1 W
- Mono : 2 W
Ganancia: 39 dB
Alternativas de CI: LM386, AD620, IC6283, JRC45558
Temperatura de operación: -40°C a 150°C
Peso: 0.45 g

DOCUMENTACIÓN Y RECURSOS

INFORMACION ADICIONAL

Recomendaciones de Uso

Asegúrate de que el voltaje de alimentación esté dentro del rango especificado (1.8V a 15V). Evita superar el límite máximo para evitar daños.
El TDA2822 no requiere un disipador de calor grande debido a su bajo consumo, pero si lo usas cerca de su límite de voltaje o potencia, es recomendable añadir un pequeño disipador o asegurar una ventilación adecuada.

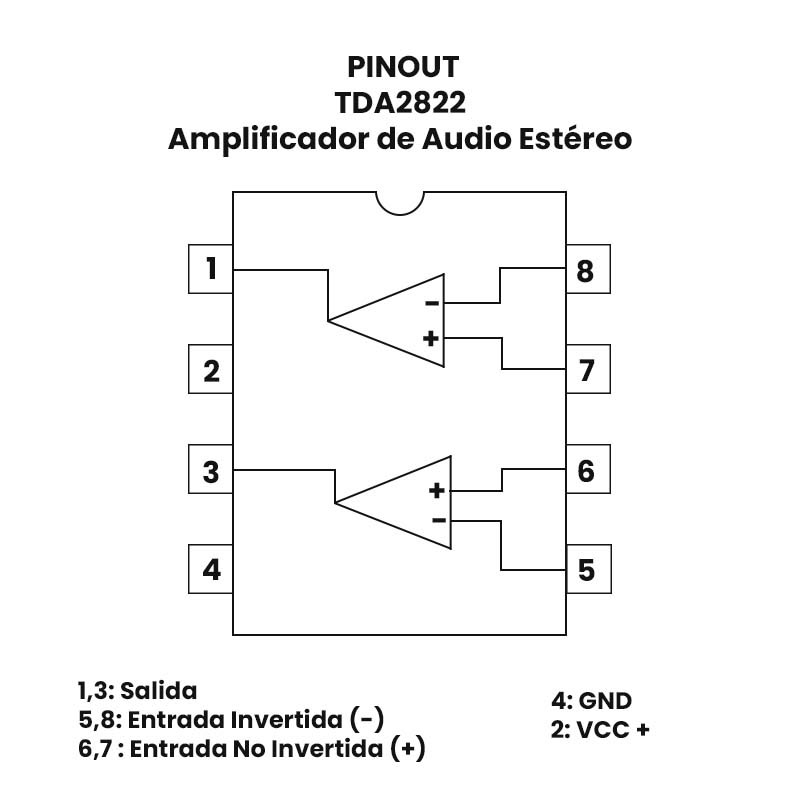

Decide si usarás el TDA2822 en modo estéreo (dos canales independientes) o mono (puenteado para mayor potencia). Asegúrate de conectar correctamente los pines según la configuración elegida.
No conectes cargas con impedancia demasiado baja (por ejemplo, menos de 4 ohmios) para evitar sobrecalentamiento.
Asegúrate de que los altavoces o auriculares tengan una impedancia compatible (generalmente 8 a 16 ohmios).
Antes de conectar altavoces o auriculares, verifica que el circuito funcione correctamente con una señal de prueba de bajo volumen.
Siempre consulta la hoja de datos del fabricante para obtener información específica sobre las conexiones, límites eléctricos y recomendaciones de diseño.

Comparaciones entre clases

Clase A: Mayor calidad de audio, pero muy ineficiente (pérdida de energía en forma de calor).
Clase B: Más eficiente que la clase A, pero introduce distorsión de cruce.
Clase AB: Mejor equilibrio entre eficiencia y calidad de audio (baja distorsión y menor calor generado).
Clase D: Muy eficiente, pero puede introducir ruido de conmutación (ideal para aplicaciones de alta potencia).
