PJ-301M Jack 3.5mm N.C Conector de Audio

INFORMACIÓN

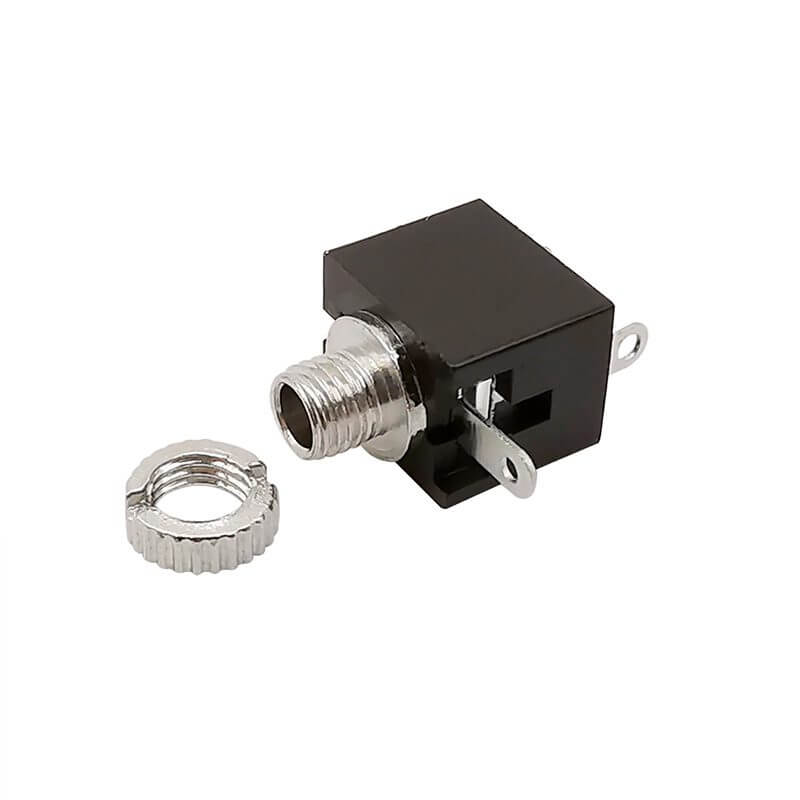

El PJ-301M conector de audio Jack 3.5mm sirve para señales de audio tipo mono, lo puedes utilizar en sistemas de audio donde requieras conectar audífonos, bocinas o dispositivos de audio, o como repuesto en algunos circuitos. Se puede fijar a un gabinete sin la necesidad de soldarse a una PCB gracias a la rosca y tuerca del conector. El conector de audio Jack 3.5mm PJ-301M está estañado y tiene una tensión nominal de 30V. Este conector incluye 3 pines, dos de señal y uno de tierra, los dos pines de señal se encuentran en estado Normalmente Cerrado, es decir que ambos están cortocircuitados entre si, incluye internamente un switch que cambia el estado de conexión entre ambos pines, este abre el circuito al conectar un plug de audio.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: PJ-301M
• Tipo: Jack Mono de 3.5mm
• Voltaje nominal: 30 V
• Corriente nominal: 50 mA
• Estado de los pines de señal: Normalmente cerrado.
• Resistencia de aislamiento: 100MΩ
• Resistencia de contacto: <0.03Ω
• Proceso de galvanoplastia: Estañado
• Temperatura de operación: -25 a 85 °C

DOCUMENTACIÓN Y RECURSOS

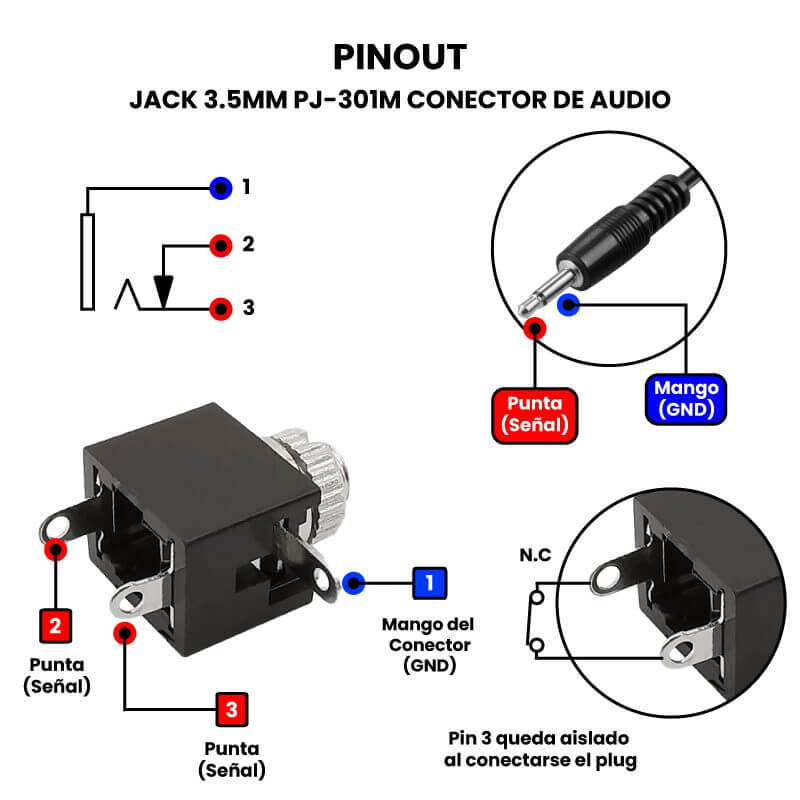

• Pinout

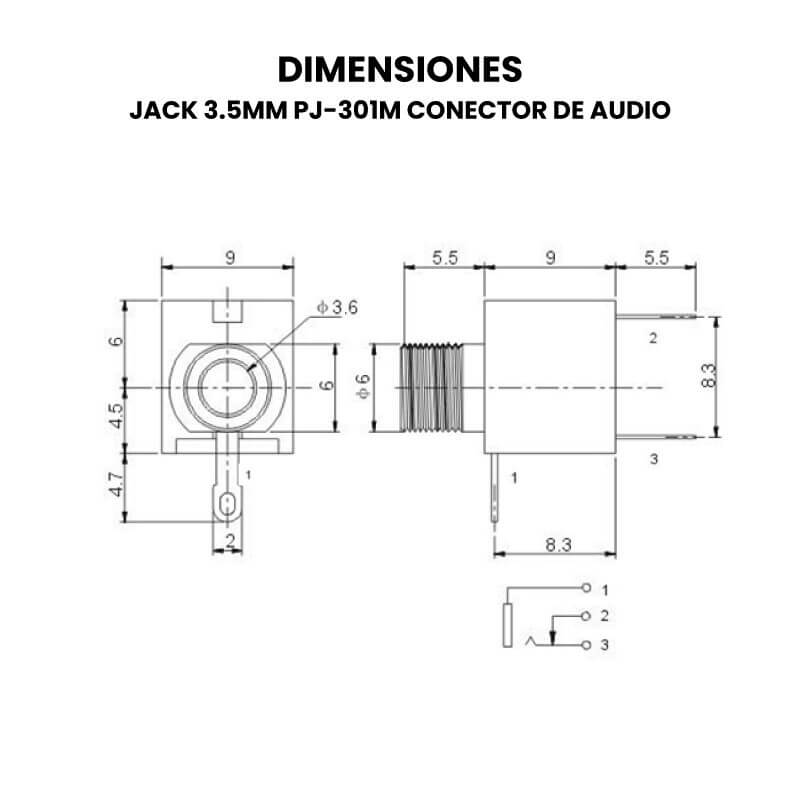

• Dimensiones

INFORMACIÓN ADICIONAL

¿Qué es una señal de audio mono?

El audio mono solo contiene una señal, en el caso de conectar unos audífonos o un par de bocinas en el audio mono se escuchará lo mismo en cada uno de ellos. La principal diferencia que tiene con el audio estero es que en este si existe más de una señal de audio, por lo que se puede transmitir información distinta al mismo tiempo por diferentes canales, por lo tanto en unos audífonos o bocinas escucharás sonidos distintos en ambos canales.
