INMP441 Módulo de Micrófono Omnidireccional I2S

INFORMACIÓN

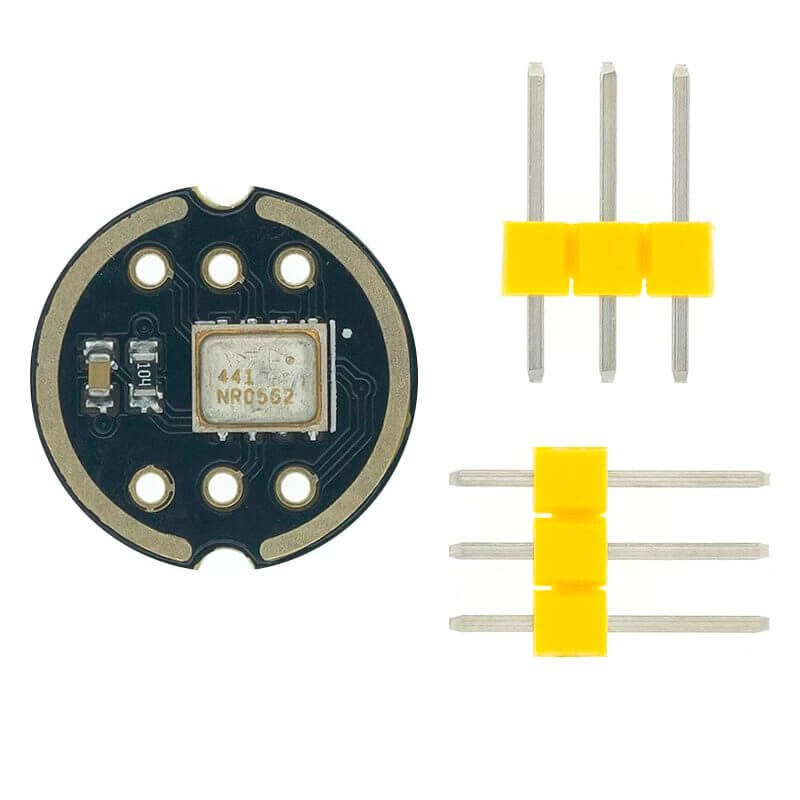

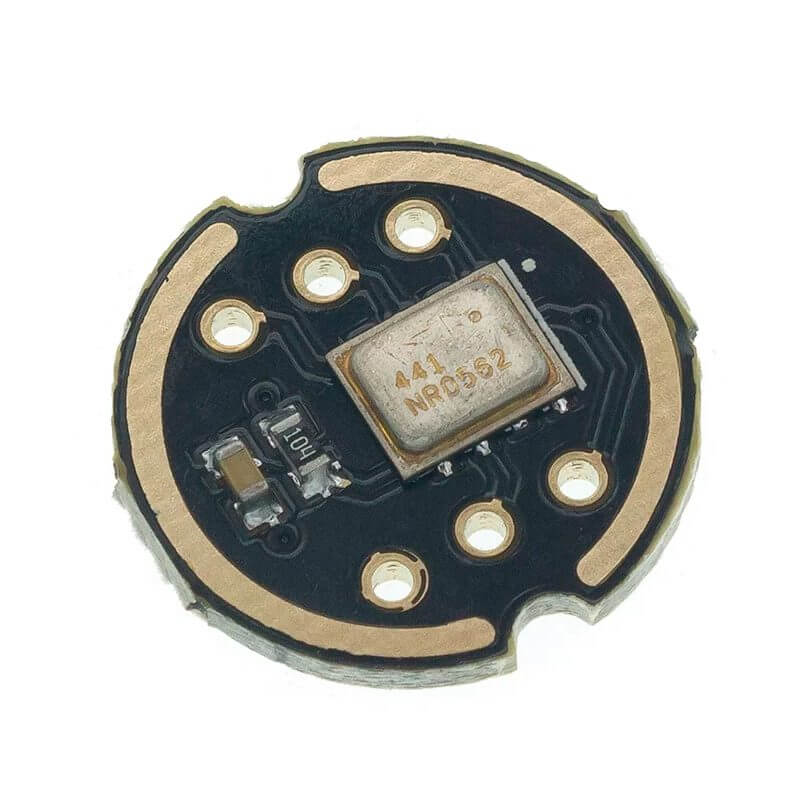

INMP441 Módulo de Micrófono contiene como principal componente un micrófono omnidireccional MEMS (Sistemas Microelectromecánicos) INMP441, que se caracteriza por su tamaño compacto, alto rendimiento, baja potencia y salida digital, Este micrófono contiene dentro de su encapsulado un acondicionador de señales, un convertidor analógico-digital, filtros anti-aliasing, entre otras características.

La principal interfaz del INMP441 Módulo de Micrófono es una interfaz I²S (Inter-IC Sound) de 24-bits, esto permite al usuario conectar el micrófono directamente a un procesador digital como un ESP 32 o algún otro microcontrolador o tarjeta de desarrollo que tenga compatibilidad con el protocolo sin necesidad de tener un códec de audio en el sistema.

Debido al alto rendimiento, la alta relación señal a ruido y sus demás características, puedes utilizar este micrófono en grabaciones de voz, procesadores de audio, vumetros, equipo electrónico, sistemas de seguridad y muchas cosas más:

*Nota: Debido a que el micrófono se comunica a través de una interfaz I²S debes tener en cuenta que tu microcontrolador o tarjeta de desarrollo sea compatible con esta interfaz

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: INMP441
• Color del PCB: Negro
• Direccionalidad: Omnidireccional
• Tipo: MEMS
• Sensibilidad: -29 a -23 dBFS
• Relación señal a ruido: 61 dBA
• Interfaz: I²S digital de 24-bits
• Respuesta de frecuencia:
  • Baja frecuencia: 60 Hz
  • Alta frecuencia: 15 kHz
• Voltaje de alimentación:
  • Mínimo: 1.62 V
  • Máximo: 3.63 V
• Consumo de corriente: 1.4 mA
• Nivel de presión sonora: 160dB Máximo
• Temperatura de operación: -40 a 85°C

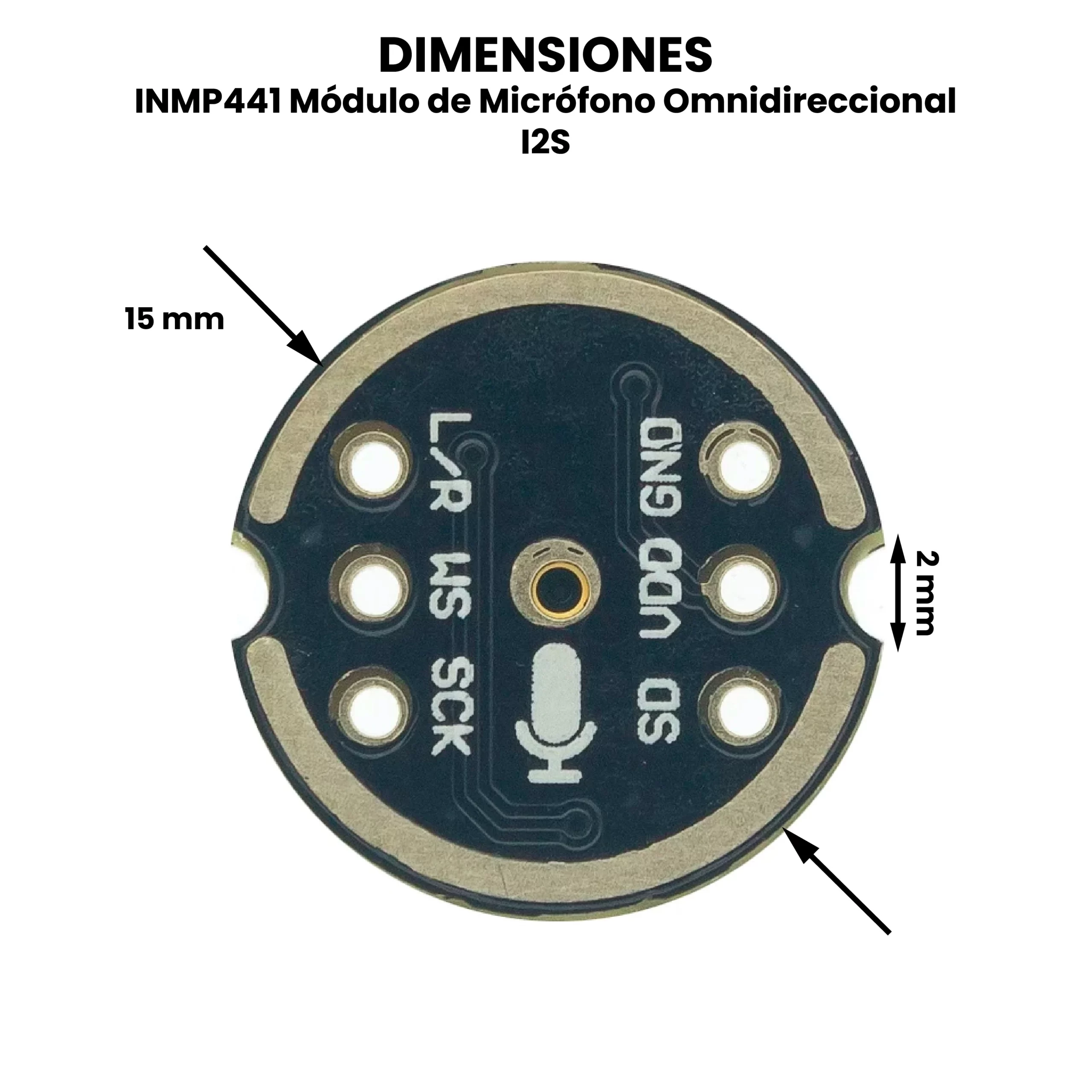

• Dimensiones: ∅14 mm

Incluye: 2 Pin Headers macho de 3 pines 2.5mm de Pitch

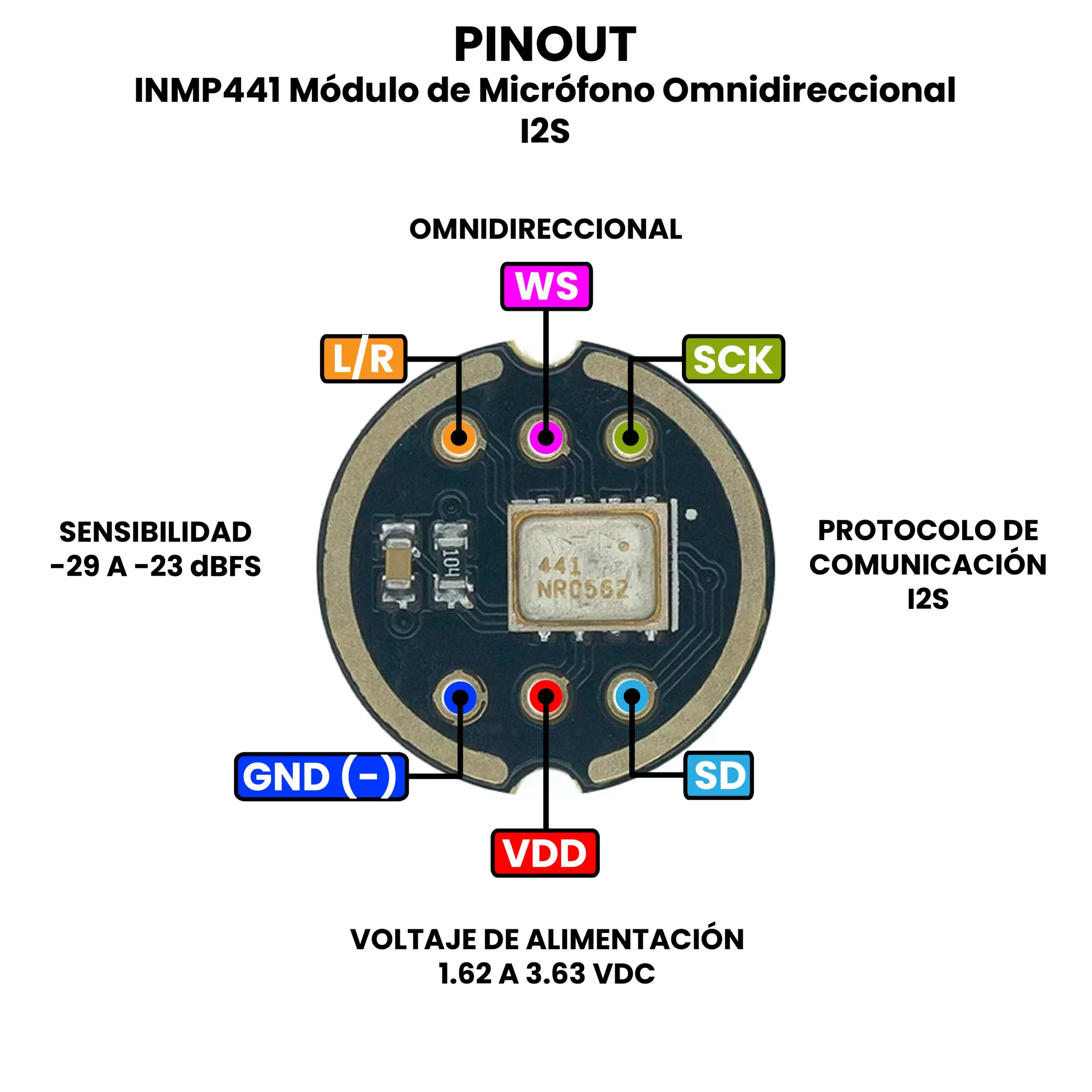

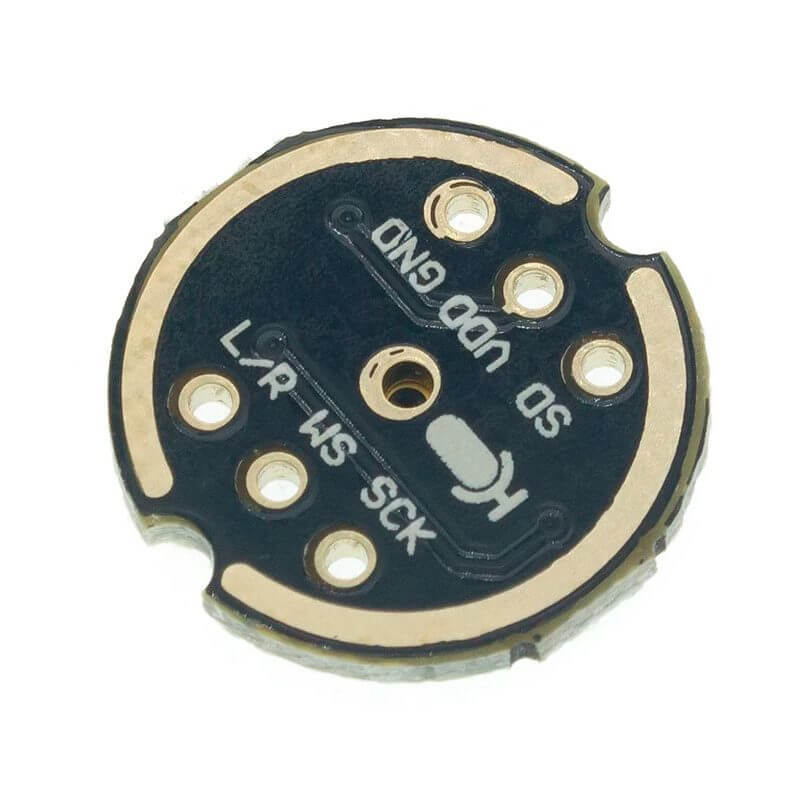

Pines:

1. SCK: Serial-Data Clock para la interfaz I²S
2. WS: Selección de la palabra de datos seriales para la interfaz I²S
3. L/R: Selección de canal izquierdo / Derecho. Cuando su nivel es bajo, la señal de salida estará en el canal izquierdo del marco I²S, cuando se configura en alto, la salida estará en el canal derecho.
4. GND: Tierra.
5. VDD: Voltaje de alimentación, máximo 3.63V
6. SD: Salida de datos seriales para la interfaz I²S

DOCUMENTACIÓN Y RECURSOS

• Datasheet INMP441
• Dimensiones
• Pinout

INFORMACIÓN ADICIONAL

¿Qué es el protocolo I²S?

I²S es un protocolo de transferencia digital, la calidad del audio puede estar en el rango desde el grado de telefonía, hasta ultra alta fidelidad únicamente usando 1 o 2 canales. Este protocolo surge de la necesidad de tener compatibilidad entre circuitos integrados que manejan datos e información sonora.

El protocolo I²S maneja datos modulados por PCM (Modulación por Impulsos Codificados) a través de un bus que consiste de al menos 3 lineas de conexión:

• SCK: Serial Clock Line
• WS: Word Select
• SD: Serial Data, datos de audio PCM

¿Cómo usar el INMP441 módulo de micrófono con ESP32?

Antes de empezar es importante definir que tipo de microcontrolador se va a usar ya que el microcontrolador debe ser compatible con interfaz I²S, para este ejemplo usaremos un ESP32 DevKitC V4 con ESP32 WROOM 32D y el Arduino IDE para programar.

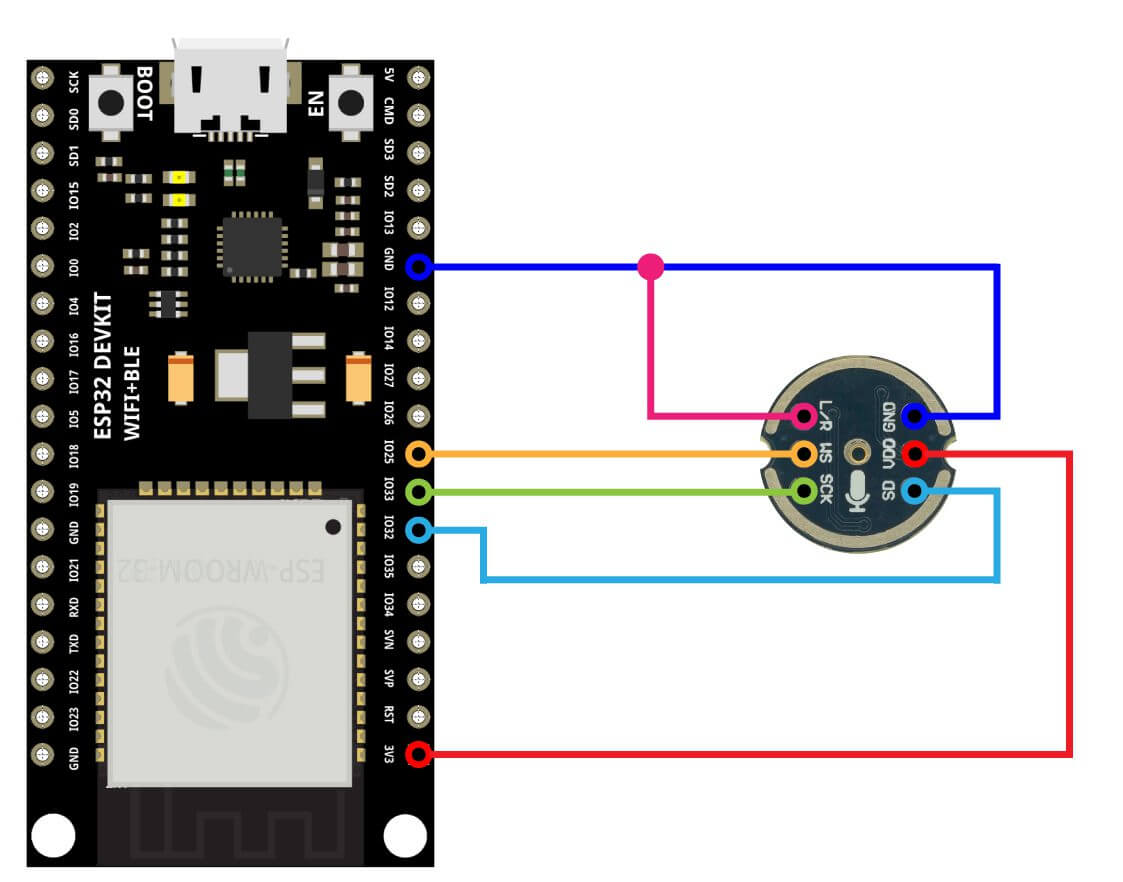

El diagrama del circuito es el siguiente:

Si no sabes como programar un ESP 32 en el Arduino IDE, puedes visitar nuestro articulo en el blog sobre ¿Cómo programar el DEVKITV1 ESP32 con el IDE Arduino? en donde te explicamos como instalar el soporte para tarjetas de desarrollo ESP y como programarlas.

Una vez instaladas las tarjetas ESP32, cargaremos el siguiente código de prueba:

/*
  ESP32 I2S Ejemplo de uso del micrófono
  Muestrea sonido con el micrófono y lo despliega en el graficador serial
  Requiere un Micrófono INMP441
*/

// Incluir el driver I2S
#include <driver/i2s.h>

// Conexiones al INMP441
#define I2S_WS 25
#define I2S_SD 32
#define I2S_SCK 33
// Uso del procesador 0 I2S
#define I2S_PORT I2S_NUM_0

// Define la longitud del buffer de entrada
#define bufferLen 64
int16_t sBuffer[bufferLen];

void i2s_install() {
  // Configuración del I2S
  const i2s_config_t i2s_config = {
    .mode = i2s_mode_t(I2S_MODE_MASTER | I2S_MODE_RX),
    .sample_rate = 44100,
    .bits_per_sample = i2s_bits_per_sample_t(16),
    .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT,
    .communication_format = i2s_comm_format_t(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB),
    .intr_alloc_flags = 0,
    .dma_buf_count = 8,
    .dma_buf_len = bufferLen,
    .use_apll = false
  };

  i2s_driver_install(I2S_PORT, &i2s_config, 0, NULL);
}

void i2s_setpin() {
  // Configuración de los pines I2S
  const i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_SCK,
    .ws_io_num = I2S_WS,
    .data_out_num = -1,
    .data_in_num = I2S_SD
  };

  i2s_set_pin(I2S_PORT, &pin_config);
}

void setup() {

  // Configuración del monitor serial
  Serial.begin(115200);
  Serial.println(" ");

  delay(1000);

  // Inicialización del I2S
  i2s_install();
  i2s_setpin();
  i2s_start(I2S_PORT);


  delay(500);
}

void loop() {

  // Impresión de valores falsos para "bloquear el rango" en el graficador serial
  // Cambiar el valor de rangelimit para modificar la resolución de la gráfica
  int rangelimit = 3000;
  Serial.print(rangelimit * -1);
  Serial.print(" ");
  Serial.print(rangelimit);
  Serial.print(" ");

  // Obtención de los datos I2S y moverlos al buffer de datos
  size_t bytesIn = 0;
  esp_err_t result = i2s_read(I2S_PORT, &sBuffer, bufferLen, &bytesIn, portMAX_DELAY);

  if (result == ESP_OK)
  {
    // Lectura del buffer de datos I2S
    int16_t muestras = bytesIn / 8;
    if (muestras > 0) {
      float promedio = 0;
      for (int16_t i = 0; i < muestras; ++i) {
        promedio += (sBuffer[i]);
      }

      // Promedio de los datos leídos
      promedio /= muestras;

      // Gráfica de los datos obtenidos
      Serial.println(promedio);
    }
  }
}

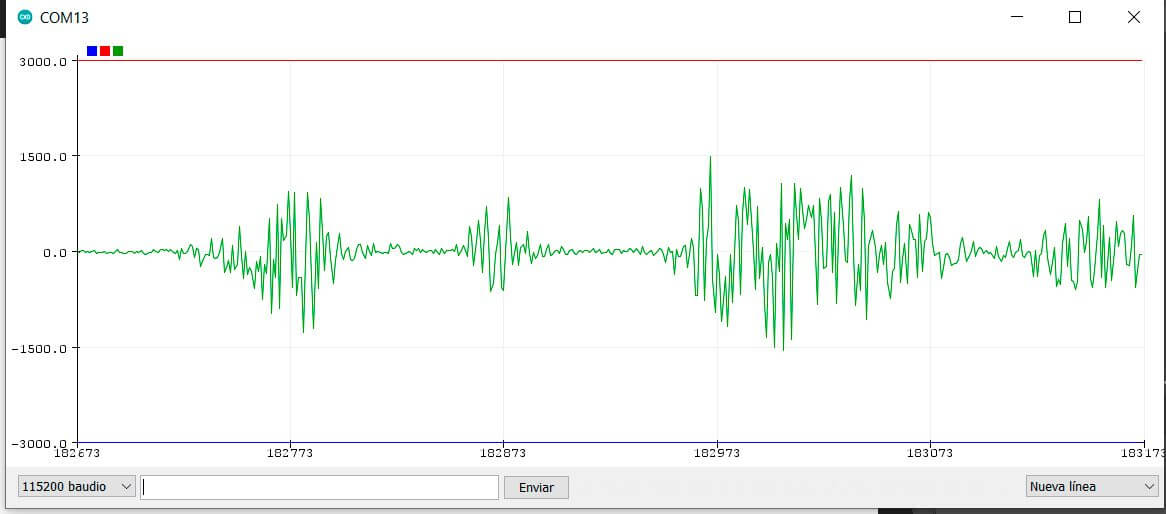

Una vez cargado el código, el micrófono comenzará a detectar sonido y a enviar estos datos al microcontrolador, para visualizar los datos que recibe el micrófono solo basta con abrir el graficador serial del IDE:

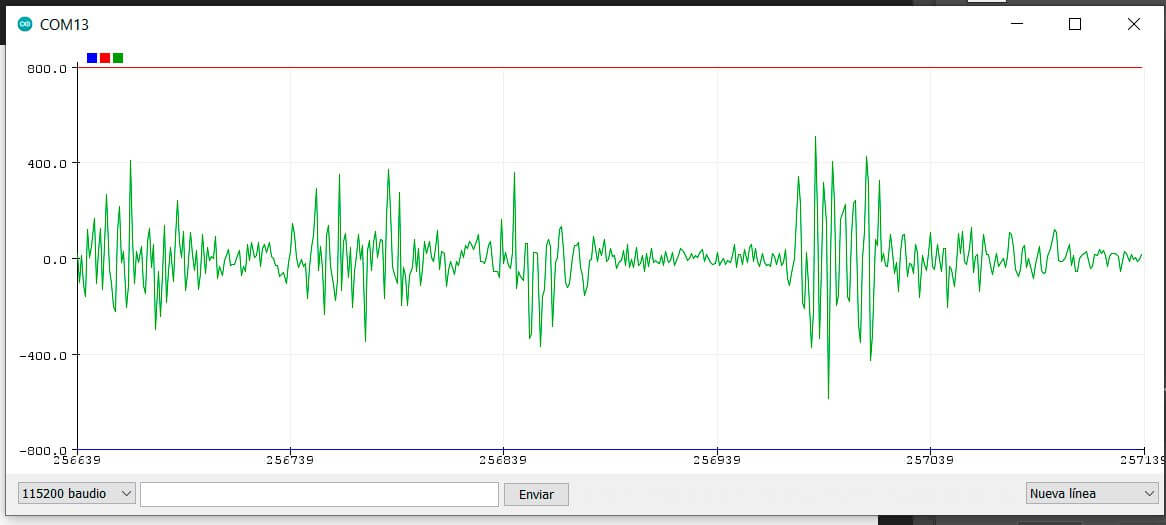

Las dos lineas de color que se muestran es el valor de la variable “rangelimit” la cual establece los límites de la gráfica, si se modifica este valor también se cambia la resolución de la gráfica, mientras que las lineas verdes son los valores muestreados del sonido captado por el micrófono, en la siguiente gráfica el valor de rangelimit fue reducido a 800:

ENLACES EXTERNOS

• I²S Espressif – Wiki
• Video: Configuración del ESP32 para el protocolo I²S – Vídeo
• Video: Vumetro usando una matiz de leds y el INMP441 – Vídeo
