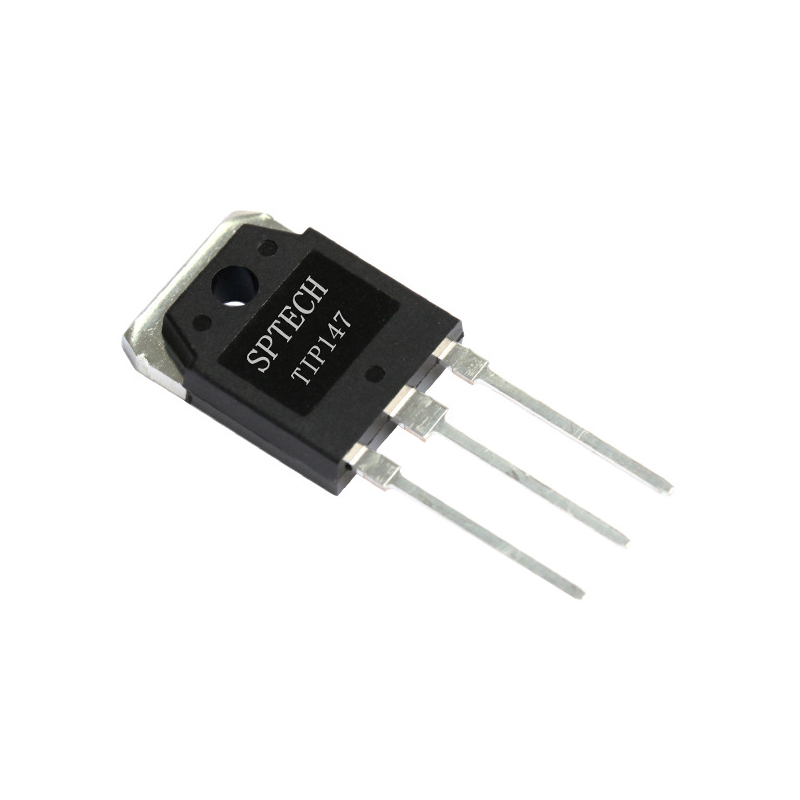

AR4020 - TIP147 Transistor PNP -100V -10A TO-3PN

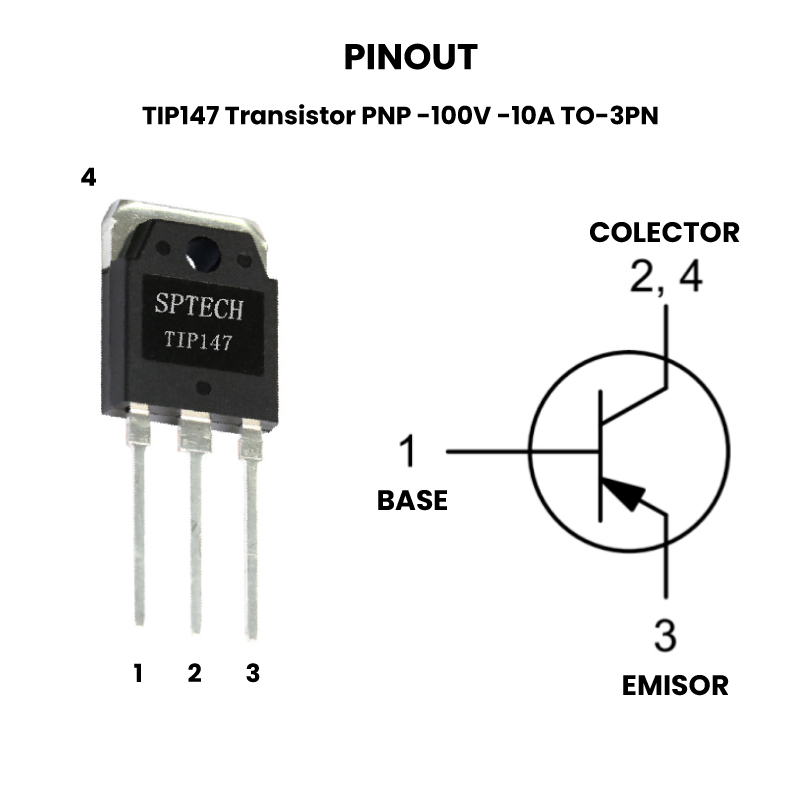

AR4020 - TIP147 Transistor PNP -100V -10A TO-3PN - Pinout2

TIP147 Transistor PNP -100V -10A TO-3PN

Name: TIP147 Transistor PNP -100V -10A TO-3PN
SKU: AR4020
Availability: InStock

El precio original era: $ 54.00.El precio actual es: $ 49.00.

119 disponibles

SKU: AR4020 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -100V, -10A, alimentación, alta potencia, BDV64BG, conmutacion, conmutadas, control, Fuentes, iluminación, motor, PNP, TIP142, TIP147, TIP147G, TO-3PN

INFORMACIÓN

El TIP147 Transistor PNP de potencia, está diseñado para manejar una corriente continua de -10A y voltaje colector-emisor de -100V, lo que lo hace adecuado para aplicaciones donde se requiere control de potencia, su configuración Darlington permite una alta ganancia de corriente, lo que lo hace útil para amplificar señales débiles en presencia de corrientes altas. El transistor TIP147 tiene como complemento al TIP142 el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP147 Transistor PNP se utiliza principalmente en aplicaciones de potencia, como control de motores, control de iluminación, fuentes de alimentación conmutadas, y otros circuitos que requieran manejar corrientes y voltajes elevados. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP147
Encapsulado: TO-3PN
Tipo: PNP
Voltaje:
- VCEO: -100V
- VCBO: -100V
- VEBO : -5V
Corriente:
- IC: -10A
- IB: -0.5A
- Colector Pico: -15A
Disipación total del dispositivo (Pc): 125W
Ganancia de corriente continua (hfe): 1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -65 a 150°C

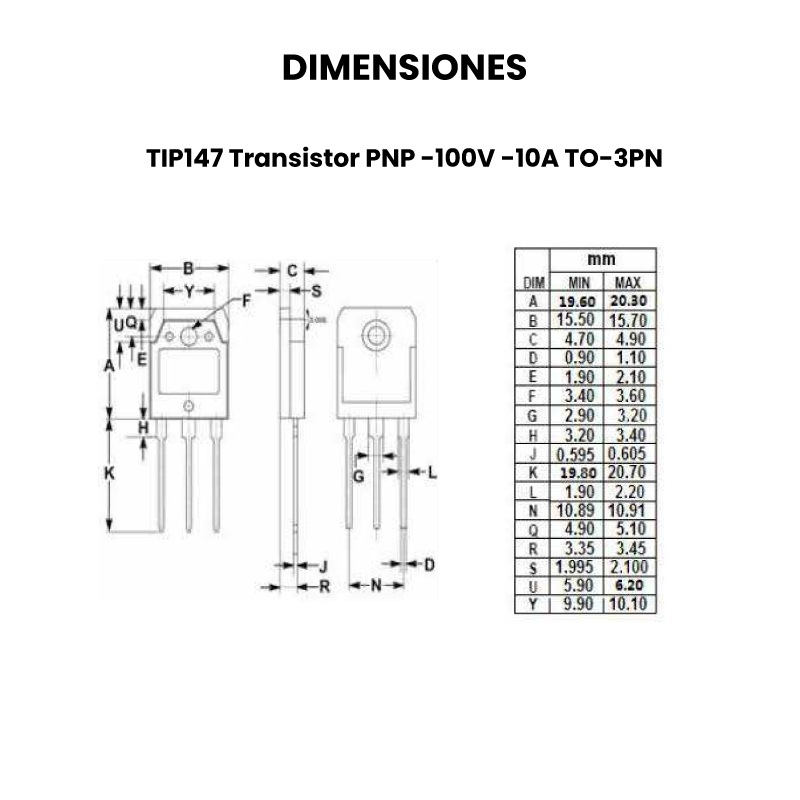

Dimensiones: 40.24 mm x 15.55 mm x 4.77 mm
Peso: 5.3 g

SUSTITUTO

Similares: BDV64BG , TIP147G

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP147 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
