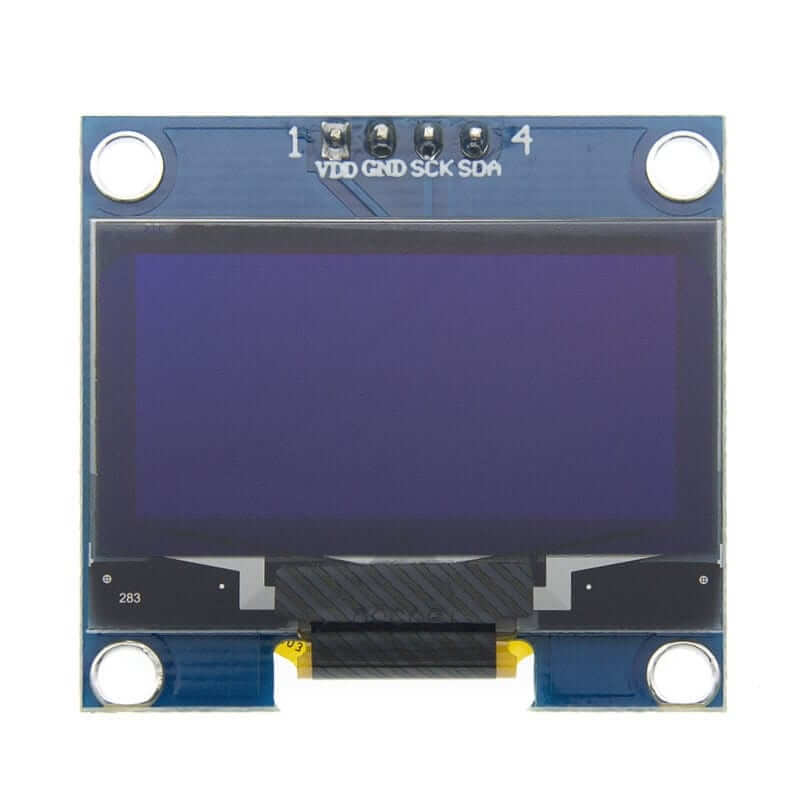

Display Oled Azul 128×64 1.3 ” I2C SH1106

Display Oled Azul 128×64 1.3″ I2C SH1106 es pantalla basada en un driver SH1106 que permite mostrar texto y gráficos con interfaz de comunicación de I2C , pudiendo trabajar con un voltaje de 3V a 5V.

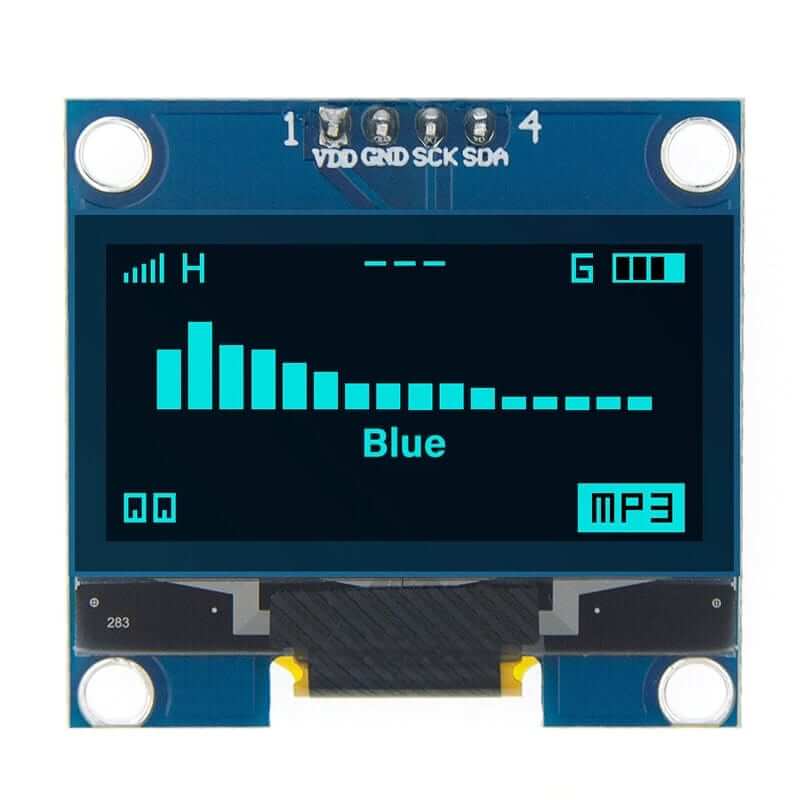

El Display Oled Azul 128×64 es ideal para mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas; o en proyectos para monitoreo, equipos industriales, médicos portátiles o Smartwatch (Reloj Inteligente).Contamos con más display los podrás consultar dando clic Aquí.

• Tipo: Display Oled
• Voltaje de Operación: 3V – 5.5V DC
• Resolución: 128×64 píxeles – 1.3 “
• Monocromo: Píxeles Blancos
• Driver: SH1106
• Interfaz: I2C (dirección I2C: 0x3C)
• Pines: 4 (VDD, GND, SCK y SDA)
• Dimensiones: 35mm x 33mm x 4mm
• Ángulo de visión: >160º
• Ultra bajo consumo de energía: 0.04W Cuando están encendidos todos los píxeles
• Temperatura de trabajo: -30ºC ~ 70ºC
• Peso: 5g

• Librerías
  • Adafruit_SH1106
  • Adafruit GFX graphics
  • Adafruit_BusIO
  •  U8glib
• Datasheet Display Oled 128×64 SH1106

• Modelo 3D

INFORMACIÓN ADICIONAL

Conexión y código en Arduino IDE

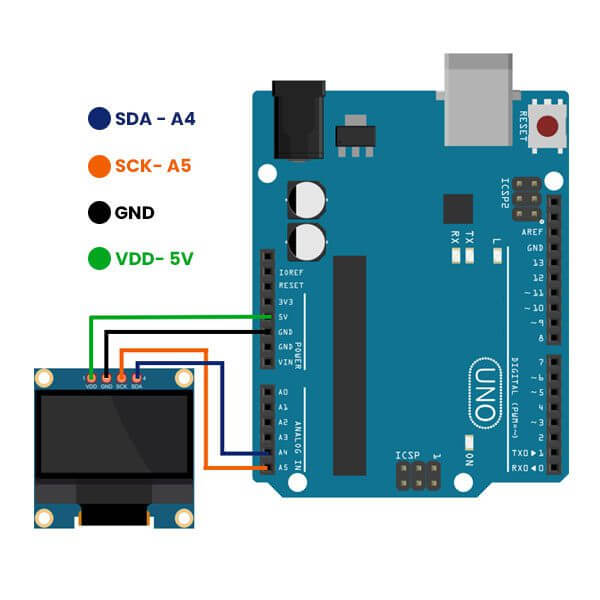

Para usar la pantalla OLED 1.3″ en nuestra tarjeta de desarrollo, realizaremos la siguiente conexión correspondiente a la comunicación de I2C.

Para realizar nuestro código de prueba en Arduino IDE, requerimos principalmente de las siguientes librerías:

• Adafruit_SH1106
• Adafruit GFX graphics
• Adafruit_BusIO

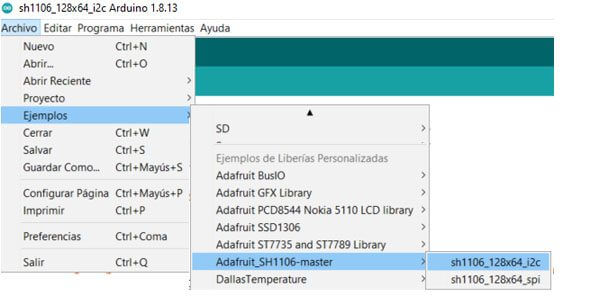

Posteriormente, en los ejemplos de la librería Adafruit_SH1106 abriremos el siguiente ejemplo sh1106_128x64_i2c:

Y procederemos a subir el código de muestra a nuestra tarjeta de desarrollo.
