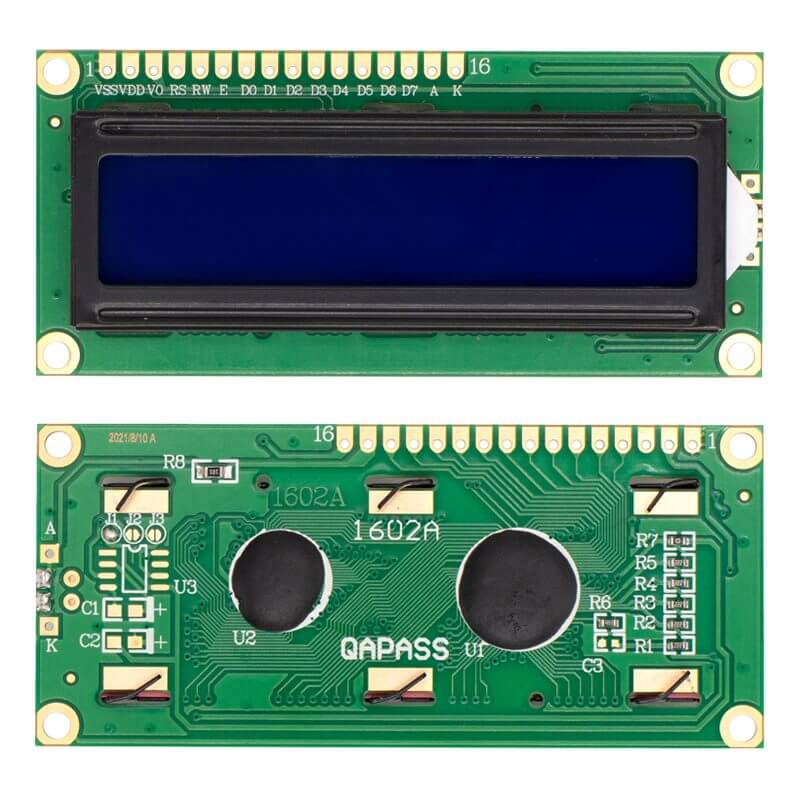

Display LCD 16×2 Fondo Azul / Amarillo

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

• Diagrama de conexión
• Fritzing LCD 16×2

INFORMACIÓN ADICIONAL

¿Cómo conectar el Display LCD con Arduino UNO?

Para conectar la LCD a Arduino UNO necesitarás los siguientes componentes:

• Resistencia de 220 Ohms
• Potenciómetro de 10K
• Cables Dupont Largos

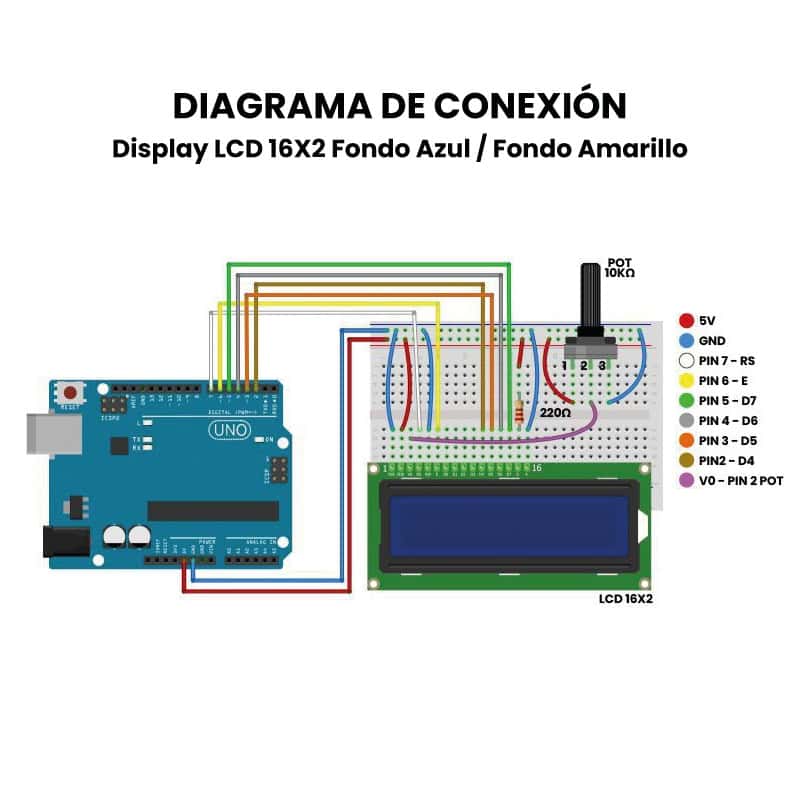

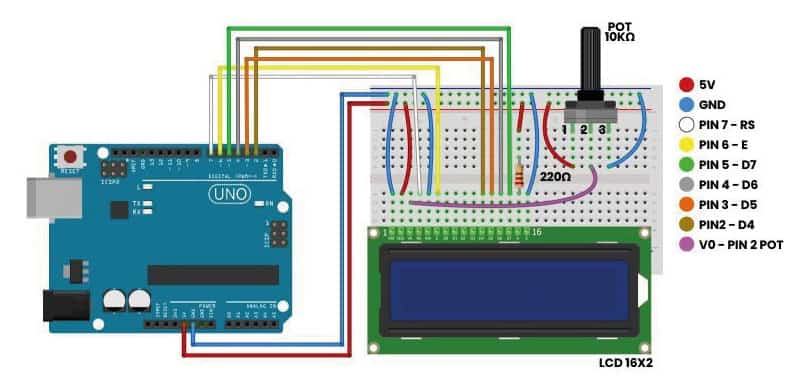

Realiza las siguientes conexiones:

Código de funcionamiento

Código de prueba para mostrar un mensaje en la pantalla LCD 16×2:

//Se incluye la librería LiquidCrystal contienen todo lo necesario para hacer funcionar la LCD
#include <LiquidCrystal.h>
//Se inicia la librería y se declaran los pines los pines de Arduino UNO que se conectar la LCD los
//Pines de conexión de acuerdo a la librería son LiquidCrystal lcd(RS,E,D4,D5,D6,D7);

LiquidCrystal lcd(7, 6, 2, 3, 4, 5);
//Primera función en ejecutarse solo se inicia una vez cada que se energiza el Arduino UNO o se realiza un RECET.

void setup() {
//Se inicializa el LCD y se define su tamaño lcd.begin(Columnas, Filas);

lcd.begin(16, 2);
}
//Lógica principal. Se ejecuta una y otra vez.Se define la función que ejecutará la LCD en este caso
//mostrará un mensaje.
void loop() {
//Se define la posición que se mostrará el mensaje con setCursor (Columna );la LCD está compuesta
//de la siguiente forma
/*Columnas:    0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
             -------------------------------
Filas:    0  # # # # # # # # # # # # # # # #
          1  # # # # # # # # # # # # # # # #
             ------------------------------- */
lcd.setCursor(6, 0);
//Mensaje a mostrar
lcd.print("UNIT");
lcd.setCursor(2, 1);
lcd.print("ELECTRONICS");
}
/* Como se verá el mensaje en el display
Columnas:     0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
              -------------------------------
Filas:     0  # # # # # U N I T # # # # # # #
           1  # # E L E C T R O N I C S # # #
              ------------------------------- */
