PC817 Placa de Aislamiento de Voltaje 1 a 8 Canales

Name: PC817 Placa de Aislamiento de Voltaje 1 a 8 Canales
SKU: 250285
Availability: InStock

Rango de precios: desde $ 30.00 hasta $ 90.00

Canales:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: MÓDULOS, SEÑALES Etiquetas: 1 canal, 2 canles, 4 canales, 8 canales, aislamiento, automatizacion, carga, conmutacion, control, convertidor, Industrial, optoacoplador, PC817, potencia, protección, Ruido, señal, señales, supresion, voltaje

Descripción
Información adicional

INFORMACIÓN

El PC817 Placa de Aislamiento de Voltaje de 1 a 8 Canales es un módulo electrónico que utiliza optoacopladores PC817 para aislar eléctricamente dos circuitos mientras permite que una señal se transfiera entre ellos, está disponible en diferentes voltajes y hasta en 8 canales.

El PC817 Placa de Aislamiento de Voltaje de 1 a 8 Canales se utiliza principalmente para proteger y aislar señales en sistemas electrónicos. Sus aplicaciones más comunes incluyen interfaz entre microcontroladores (como Arduino o PLC) y dispositivos de alto voltaje, aislamiento de señales en sistemas industriales, control de relés, motores o contactores, protección contra ruido eléctrico en sistemas de automatización, y adaptación de señales entre diferentes niveles de voltaje.

ESPECIFICACIONES Y CARACTERÍSTICAS

1 Canal

Voltajes:
- Activación AC: 110 a 220 VAC
- Entrada VCC: 3.3 a 24 VDC.
Optoacoplador: PC817.
Frecuencia de Control: 817 Hz hasta 4 KHZ.
Corriente de Salida: < 10 mA.
Adaptable a PLC de 24V.

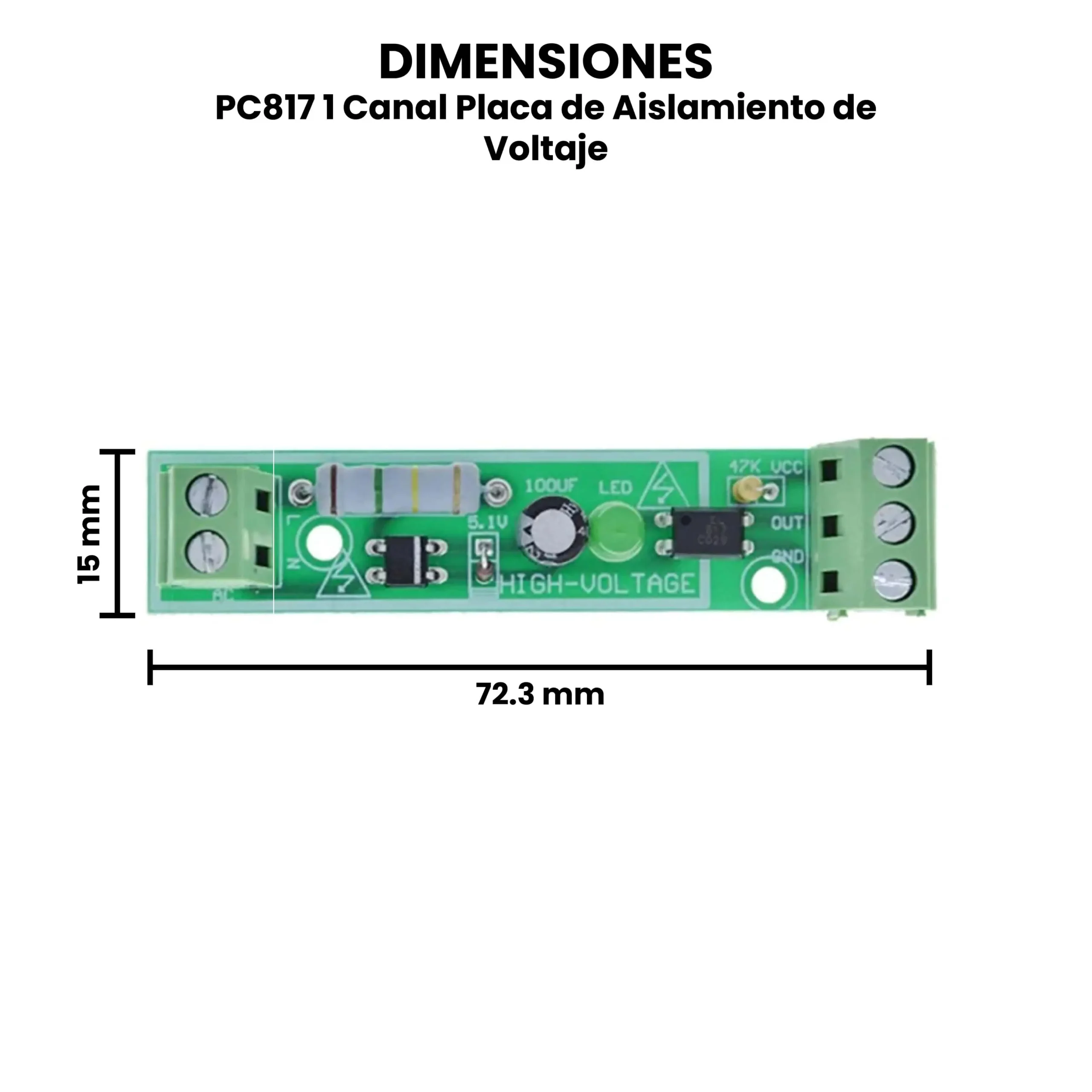

Dimensiones: 15 mm x 72.3 mm x 10 mm.
Peso: 12 g.

2, 4 y 8 Canales

Voltajes:
- Funcionamiento: 3.3 a 24 VDC
- Salida: 3.3 a 30 VDC.
Canales Independientes.
Optoacoplador: PC817.
Frecuencia de Control: 817 Hz hasta 4 KHZ.
Corriente de Salida: < 10 mA.
Adaptable a PLC de 24V.
Dimensiones:

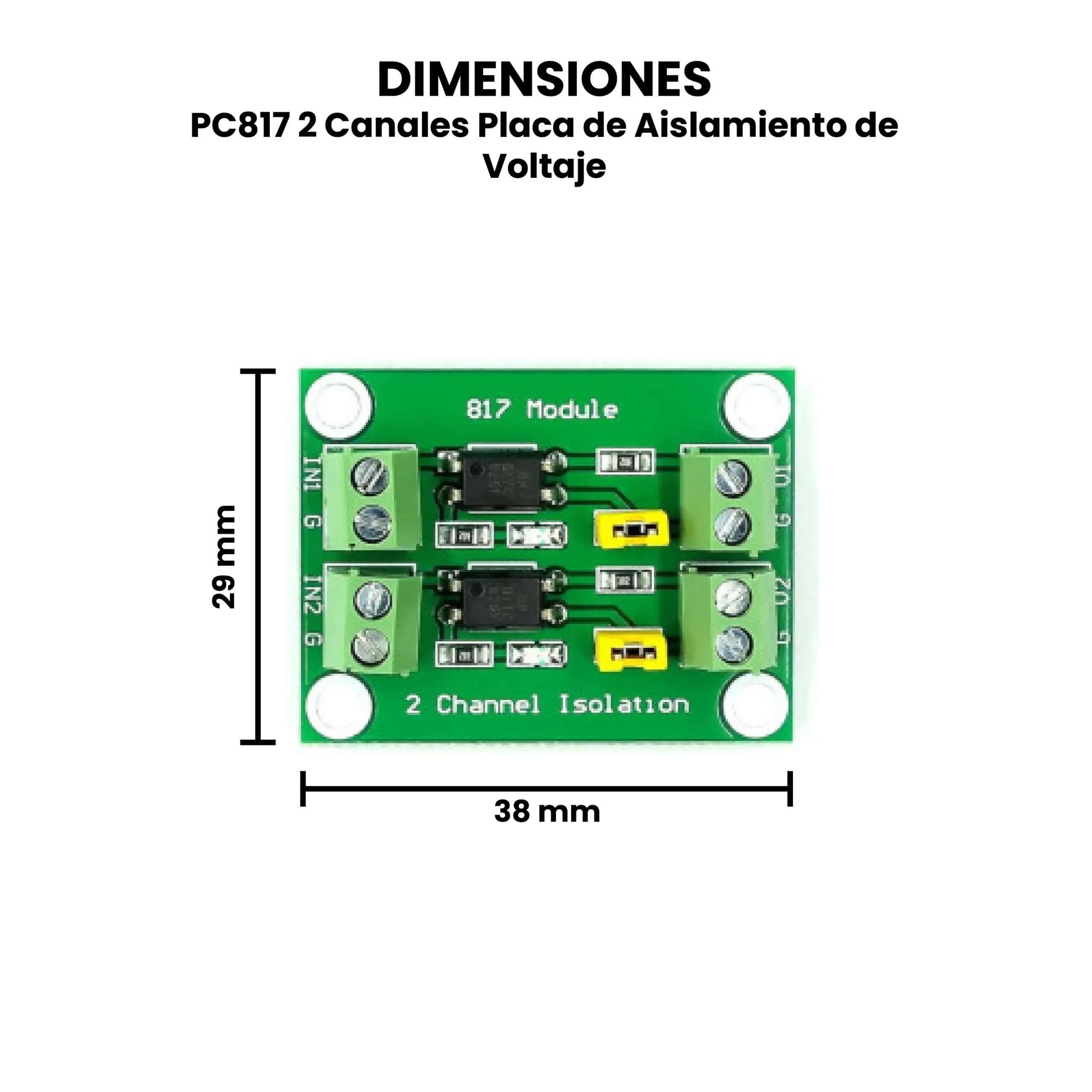

- 2 Canales: 38 mm x 29 mm x 10 mm.

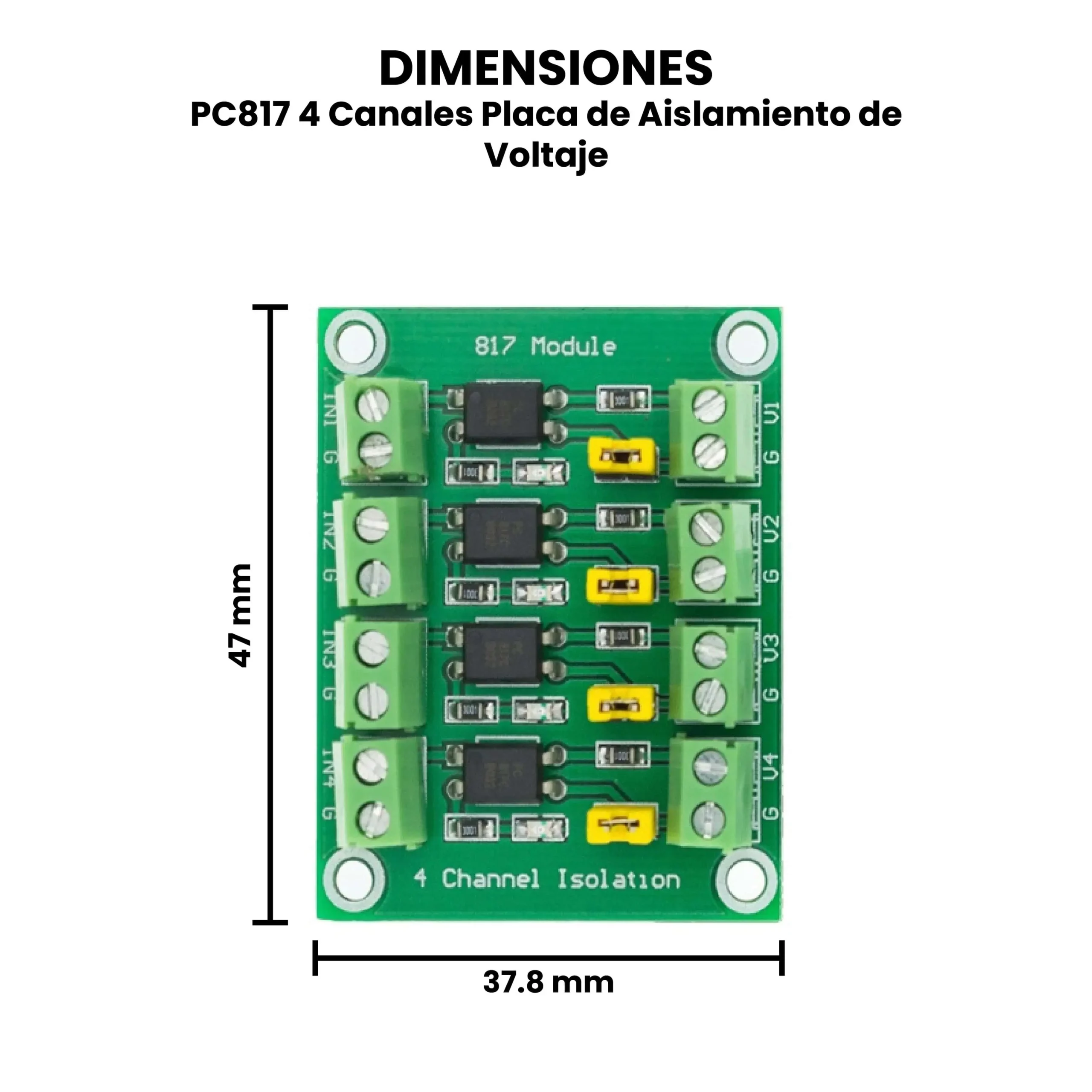

- 4 Canales: 47 mm x 37.8 mm x 10 mm.

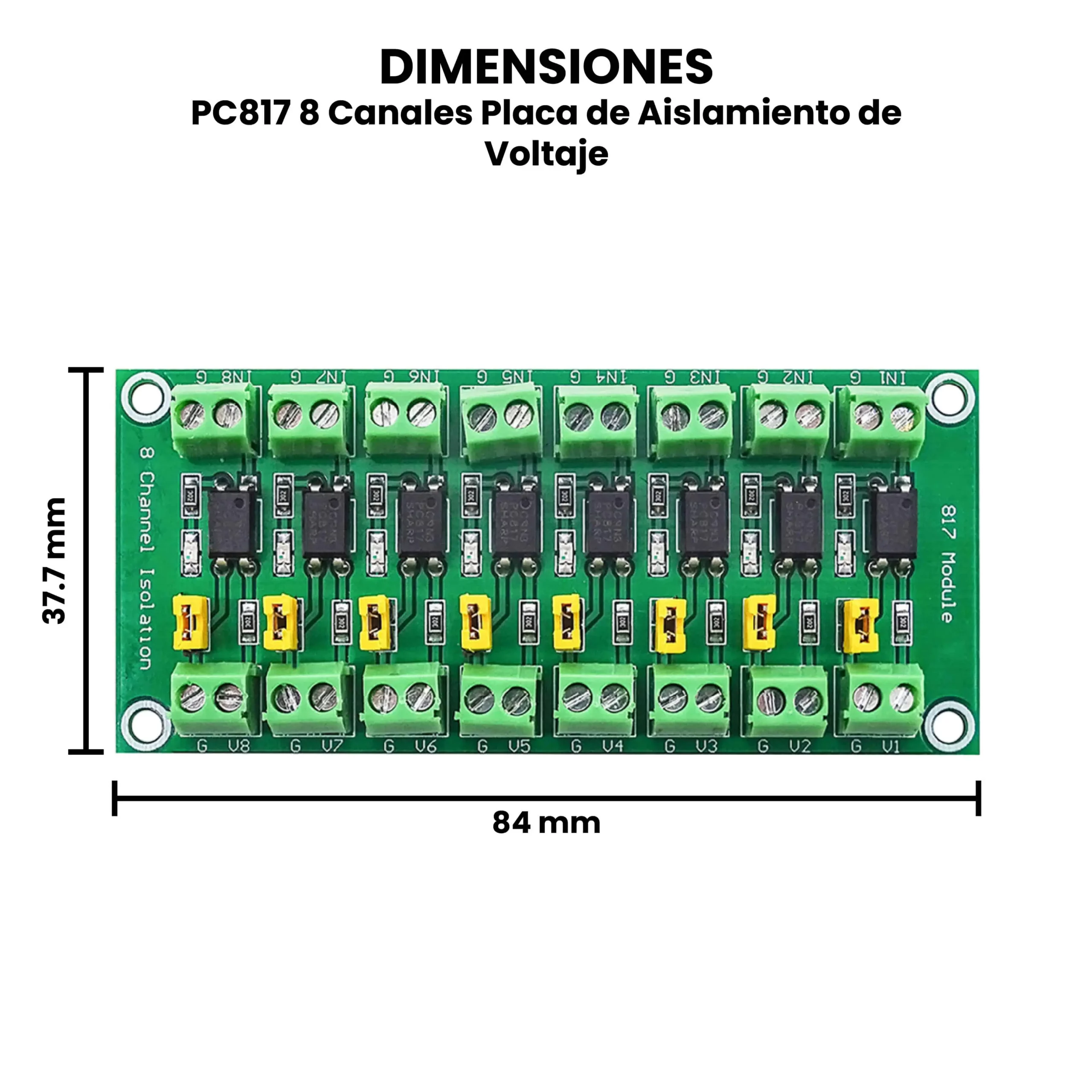

- 8 Canales: 84 mm x 37.7 mm x 10 mm.
Peso:
- 2 Canales: 8 g.
- 4 Canales: 16 g.
- 8 Canales: 28 g.

DOCUMENTACIÓN Y RECURSOS

Datasheet

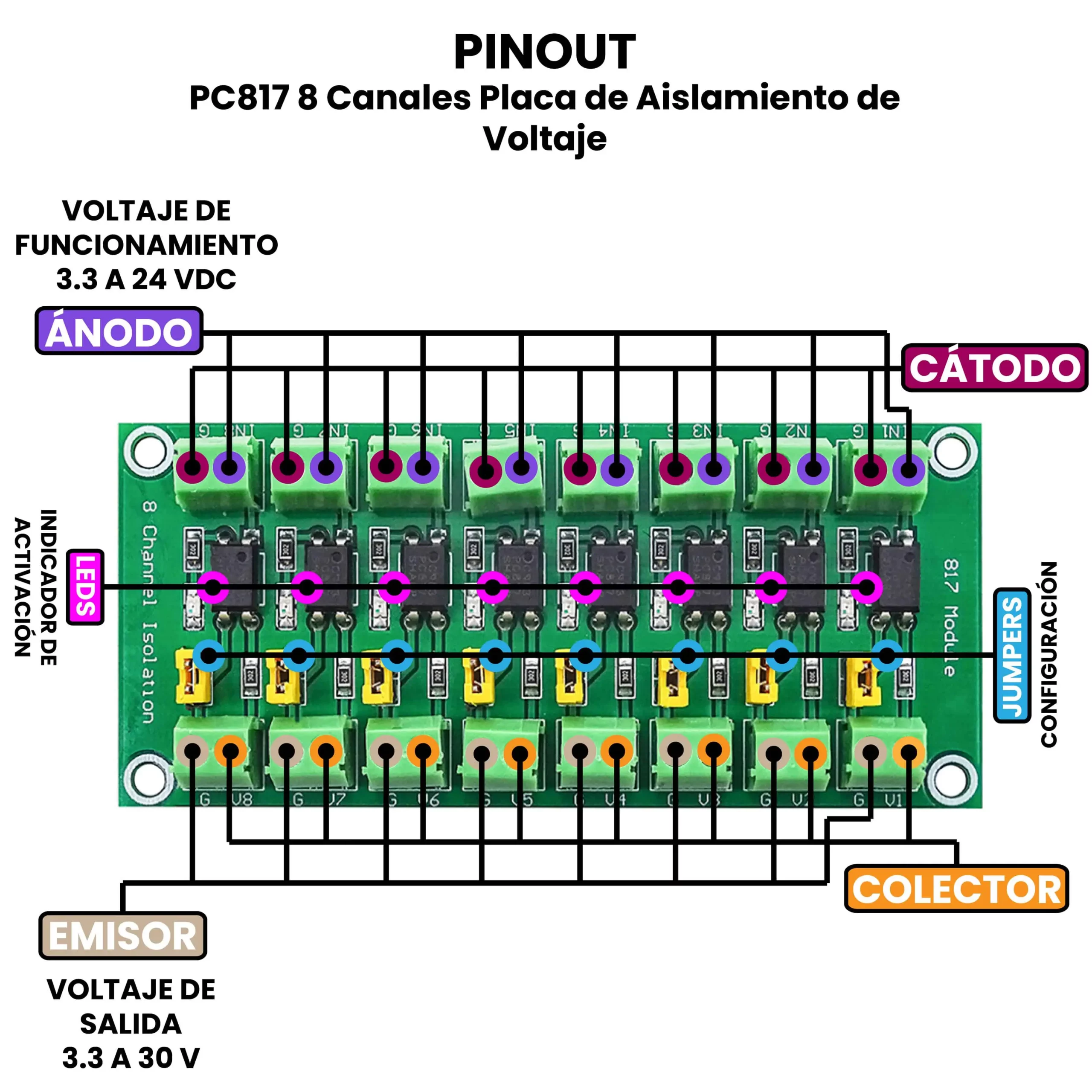

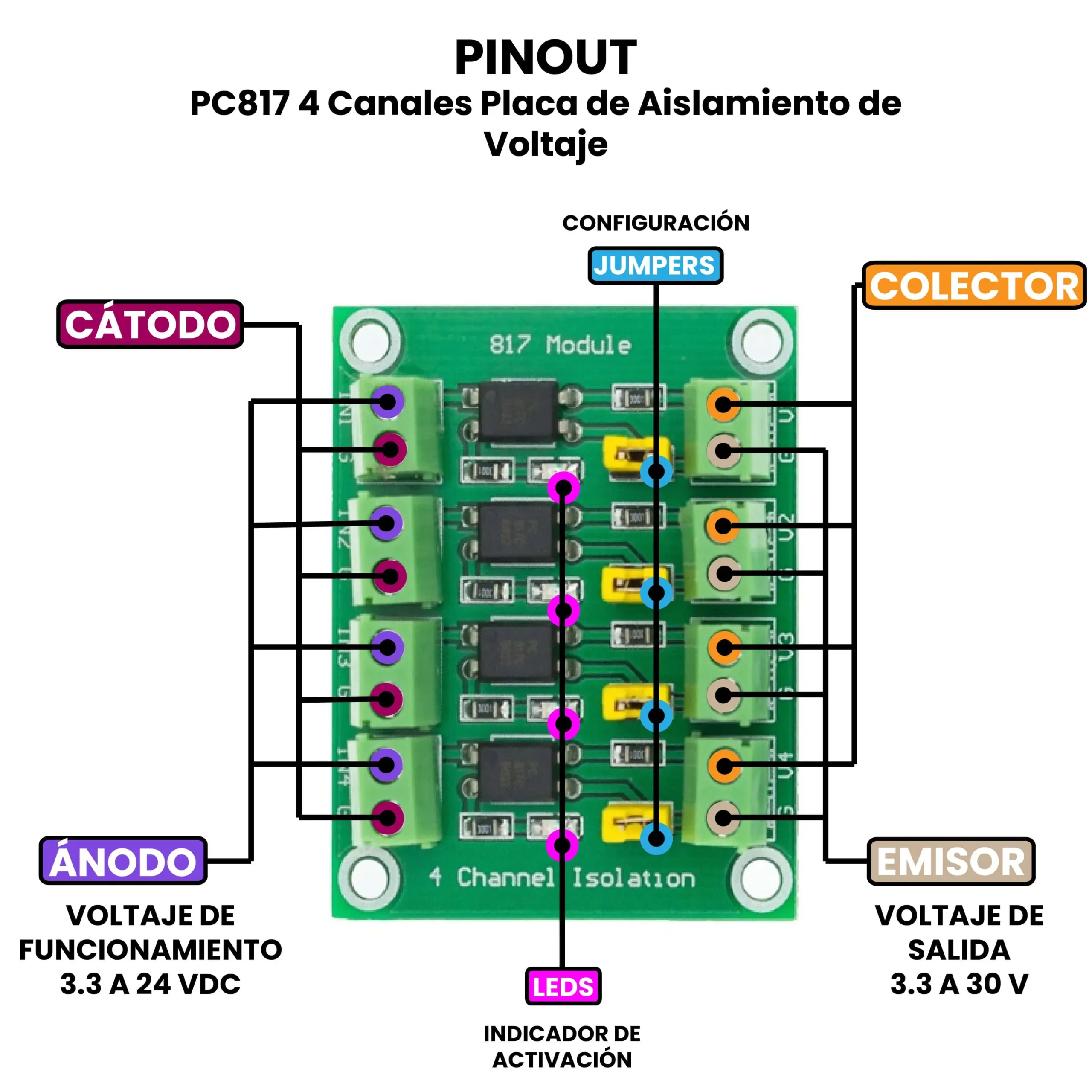

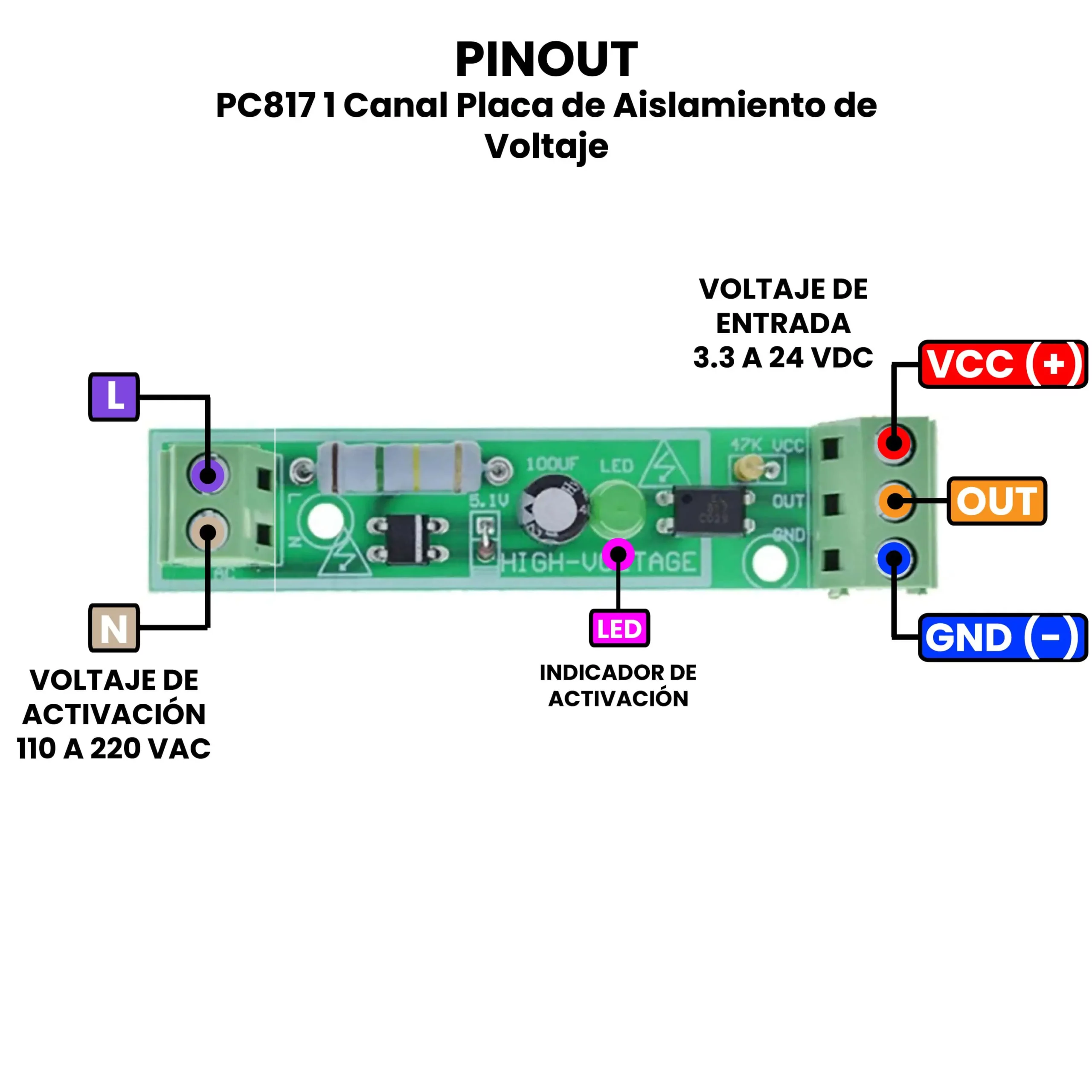

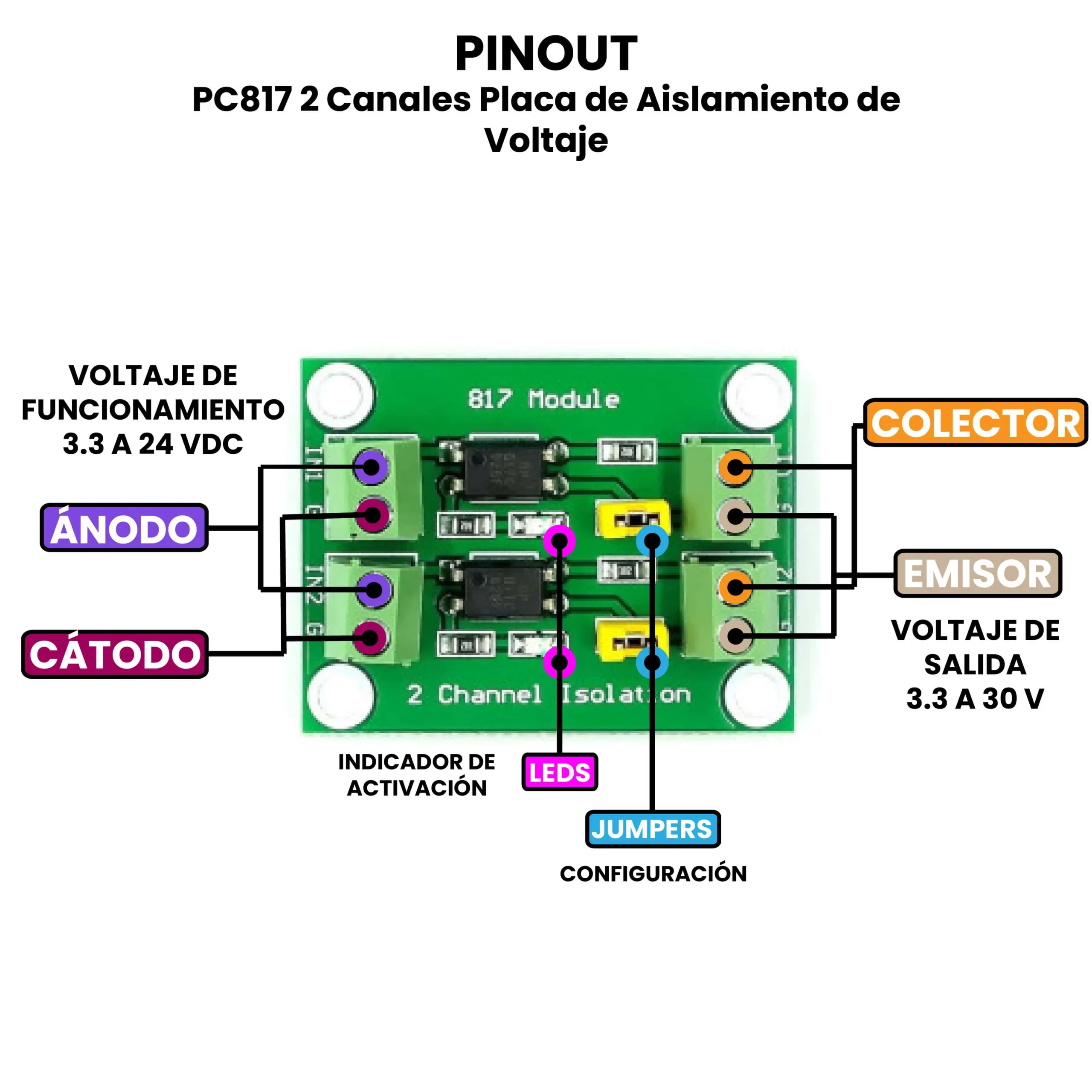

Pinout

Dimensiones

INFORMACION ADICIONAL

Recomendaciones de Uso.

Protección Total: Con el PC817, puedes proteger tu Arduino u otros microcontroladores de sobretensiones, interferencias y fluctuaciones en el voltaje, evitando daños costosos.
Protección Contra Sobrecarga: Asegúrate de que la corriente a través del LED del PC817 no exceda sus especificaciones para evitar daños. La corriente máxima recomendada es de alrededor de 50 mA, pero para una vida útil óptima, se recomienda operar a 20 mA o menos.
Aislamiento Óptico: Utiliza la tecnología de aislamiento óptico para separar eléctricamente dos circuitos. Esto significa que la señal de entrada no está conectada físicamente a la señal de salida, lo que reduce el riesgo de cortocircuitos y garantiza una mayor estabilidad.
Amplio Rango de Voltaje: El PC817 es compatible con una amplia gama de voltajes de entrada y salida, lo que lo hace adecuado para una variedad de aplicaciones.
Alto Aislamiento: Ofrece un alto nivel de aislamiento, lo que lo convierte en una opción segura para proyectos que requieren una separación eléctrica confiable.
Fácil de Usar: Con su diseño compacto y conexiones simples, esta placa de aislamiento optoacoplador es fácil de integrar en tus proyectos Arduino y otros dispositivos electrónicos.
