Placa de Supresión de Interferencia 0-50V 4A EMI

INFORMACIÓN

Placa de Supresión de Interferencia 0-50V 4A EMI  conocida también como de filtro de fuente de alimentación DC, ayuda a la supresión de interferencia de amplificador de potencia Digital (clase D) o supresión de la fuente de alimentación EMI automotriz ,  es decir , reduce la ondulación de la fuente de alimentación y reduce la interferencia provocada por la fuente de alimentación.

La Placa de Supresión de Interferencia 0-50V 4A EMI se puede utilizar en circuitos de fuente de alimentación de DC de bajo voltaje entre 0 a 50V y hasta 4A.

Es útil como placa amplificadora de potencia, equipo de vehículos, placa de control industrial, aparatos eléctricos de DC.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tolerancia de Trabajo:
  • Corriente: Hasta 4A
  • Voltaje: Entre 0 a 50V
• Temperatura de funcionamiento: -40℃ a +85℃
• Clase: Tipo D

DOCUMENTACIÓN Y RECURSOS

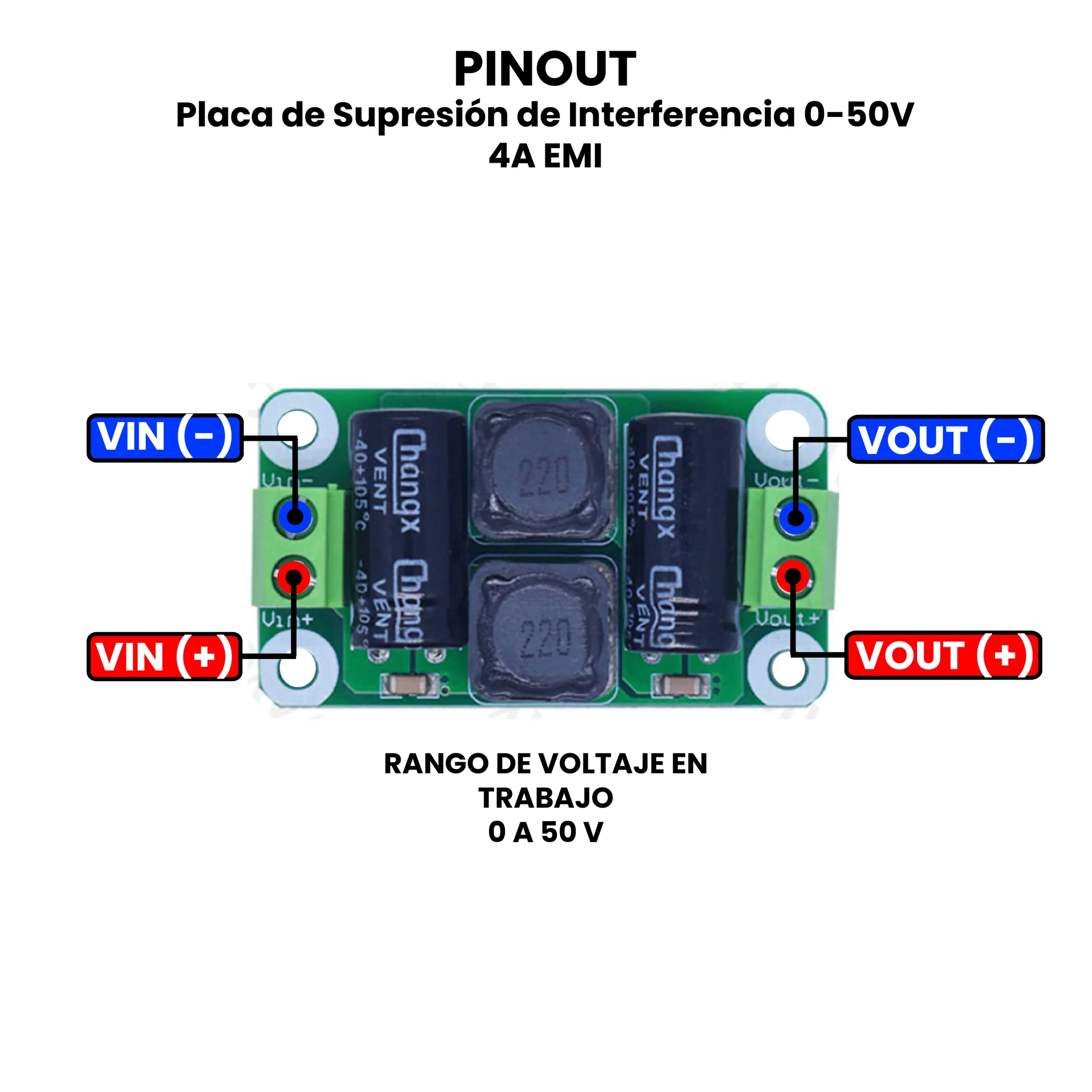

• Pinout

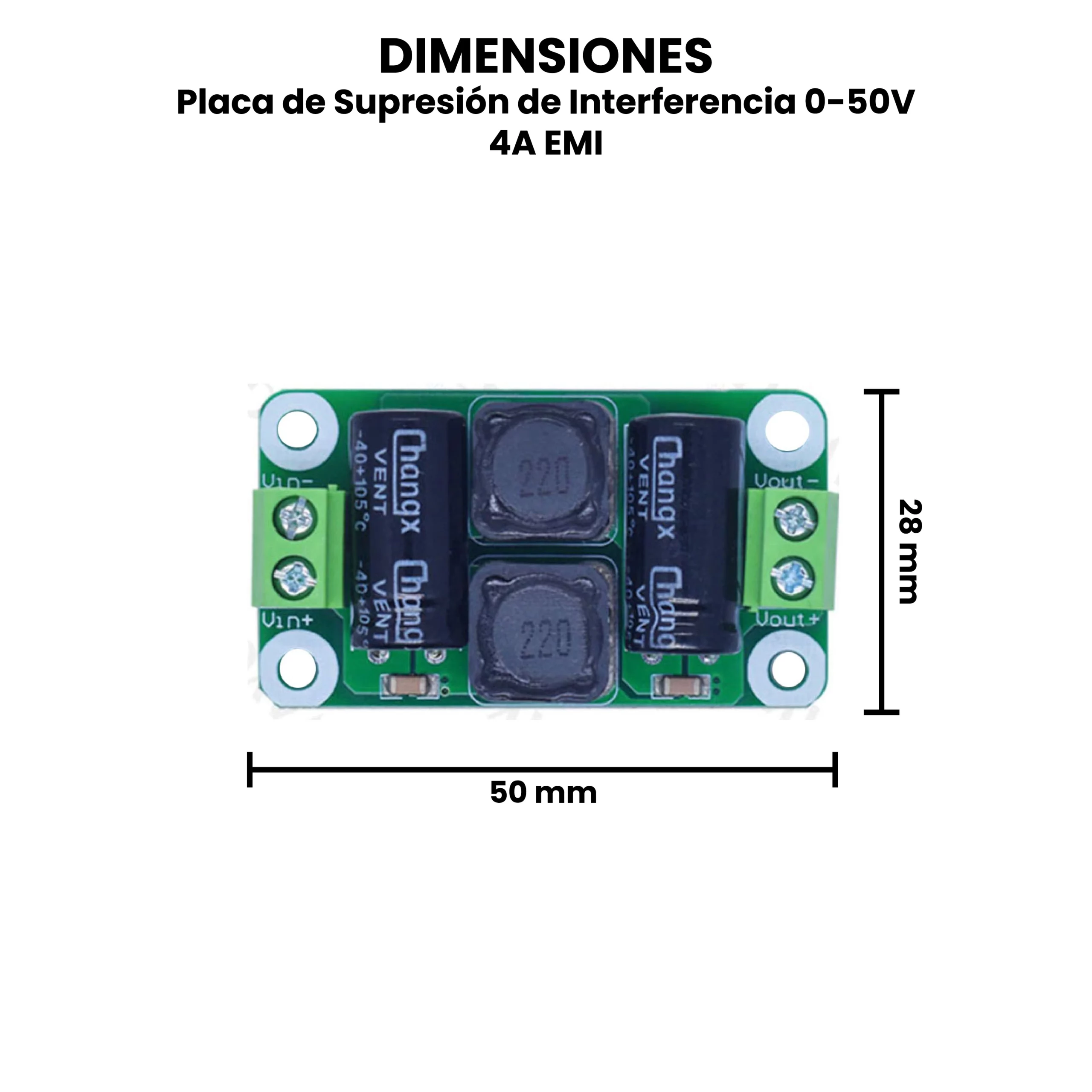

• Dimensiones

INFORMACIÓN ADICIONAL

Consideraciones de uso de la Placa de Supresión de Interferencia ?

• Esta placa adopta el principio del modo diferencial , que puede suprimir la interferencia en la fuente de alimentación conmutada u otra fuente de alimentación de DC.
• El circuito es flexible de usar.
• Si el efecto de supresión no cumple con los requisitos, se puede conectar en serie en varios niveles para aumentar la capacidad de inhibición.
• Cuando la corriente de trabajo de la placa no cumple con los requisitos, se puede conectar en paralelo con varios bloques para aumentar la corriente de salida.
• Para la placa de circuito que utiliza una fuente de alimentación positiva y negativa, se pueden superponer dos bloques para formar una placa de supresión de interferencias de energía positiva y negativa.

¿Que es un Filtro EMI?

El Filtro EMI (Filtro de interferencia electromagnética) o Filtro RFI, es un modulo pasivo electrónico que se utiliza con el fin de suprimir la interferencia conducida que está presente en una línea de señal o potencia.

La interferencia electromagnética (EMI) son un problema en las emisiones electromagnéticas, naturales o artificiales, que se traducen en la degradación o mal funcionamiento de equipos electrónicos.
