AR1801 - Módulo LM393 Comparador Voltaje PINOUT

Modulo LM393 Comparador Voltaje

$ 19.00

3 disponibles

CANTIDAD	PRECIO
10 piezas	$ 15.86
25 piezas	$ 13.98
35 piezas	$ 12.50

SKU: AR1801 Categorías: GENERAL, MÓDULOS, SEÑALES Etiquetas: comparacion, COMPARADOR, corriente, FC-37, FC-38, fuerza, humedad, lluvia, LM393, modulo, voltaje

INFORMACIÓN

El Módulo LM393 Comparador de Voltaje es un dispositivo electrónico basado en el integrado LM393, el cual incorpora dos comparadores de precisión que sirven para comparar señales analógicas. Su funcionamiento consiste en evaluar dos voltajes de entrada: cuando el voltaje en la entrada no inversora (+IN) es mayor que el voltaje en la entrada inversora (–IN), la salida cambia de estado, generando un nivel lógico alto o bajo según la configuración. De esta manera, convierte una señal analógica en una señal digital, actuando como un interruptor electrónico; o en una señal analógica por medio del potenciómetro podrás ajustar el voltaje de salida.

El Módulo LM393 Comparador de Voltaje tiene una amplia variedad de usos y aplicaciones en proyectos electrónicos y de automatización. Se emplea principalmente en detección de umbrales de voltaje, alarmas de sobrecarga o descarga de baterías, sensores de luz (LDR), sensores de llama, sensores infrarrojos (IR), sensores ultrasónicos y en sistemas que requieren una conversión de señales analógicas a digitales para tomar decisiones rápidas. Es compatible con sensores analógicos que necesitan una salida digital de activación o desactivación, y funciona muy bien con tarjetas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y PIC, ya que entrega una señal lógica fácil de procesar. Gracias a esta versatilidad, es ideal para prototipos, proyectos de robótica, automatización de procesos e IoT.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip Comparador: LM393.
Rango de Voltaje: 2 V a 30 VDC.
Voltaje Máximo Offset: ±3 mV.

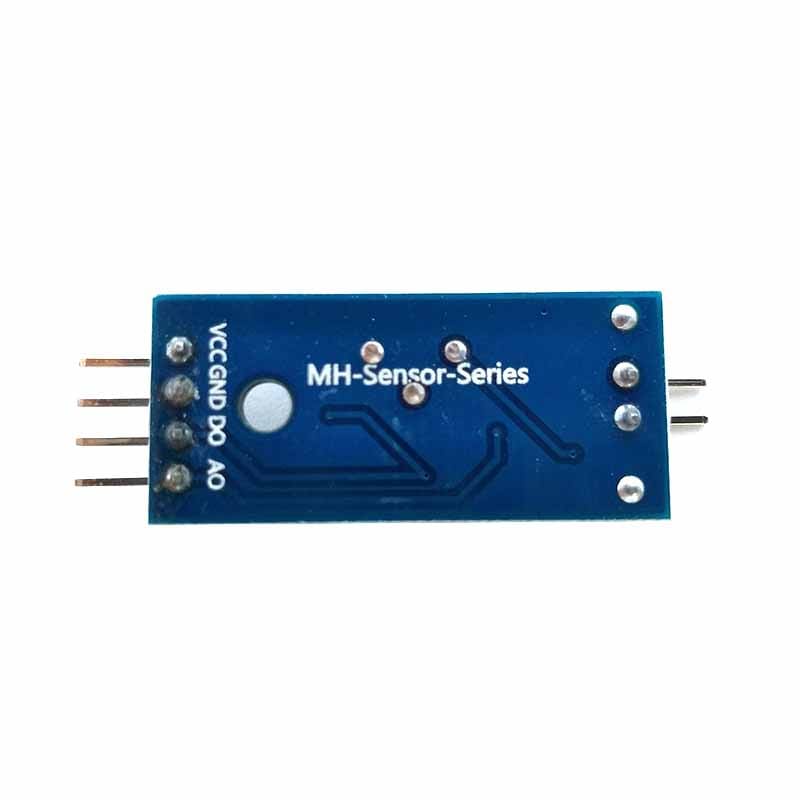

Salidas:
- DO (Digital Out): salida digital (0 o 1) según el umbral ajustado.
- AO (Analog Out): salida analógica proporcional a la señal medida.

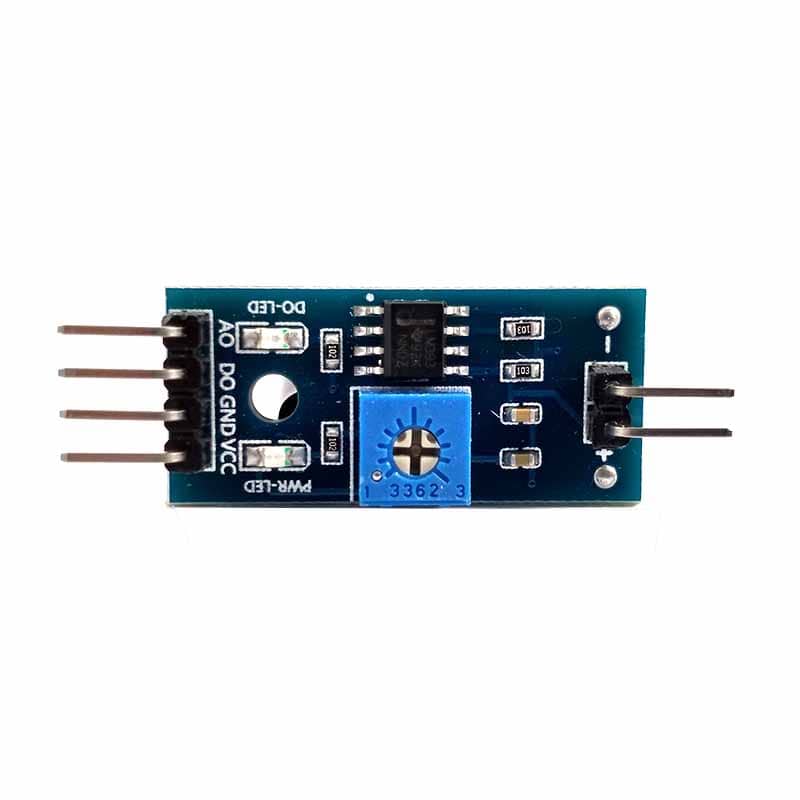

Ajuste de sensibilidad: mediante potenciómetro (trimpot azul).

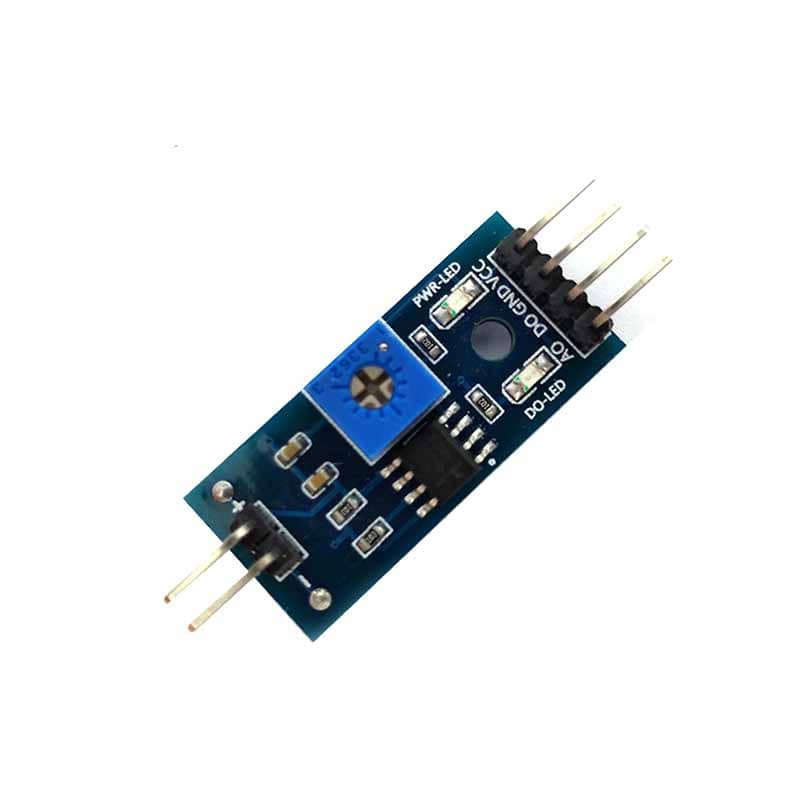

Indicadores LED:
- PWR-LED: indica encendido del módulo.
- DO-LED: indica estado de la salida digital.

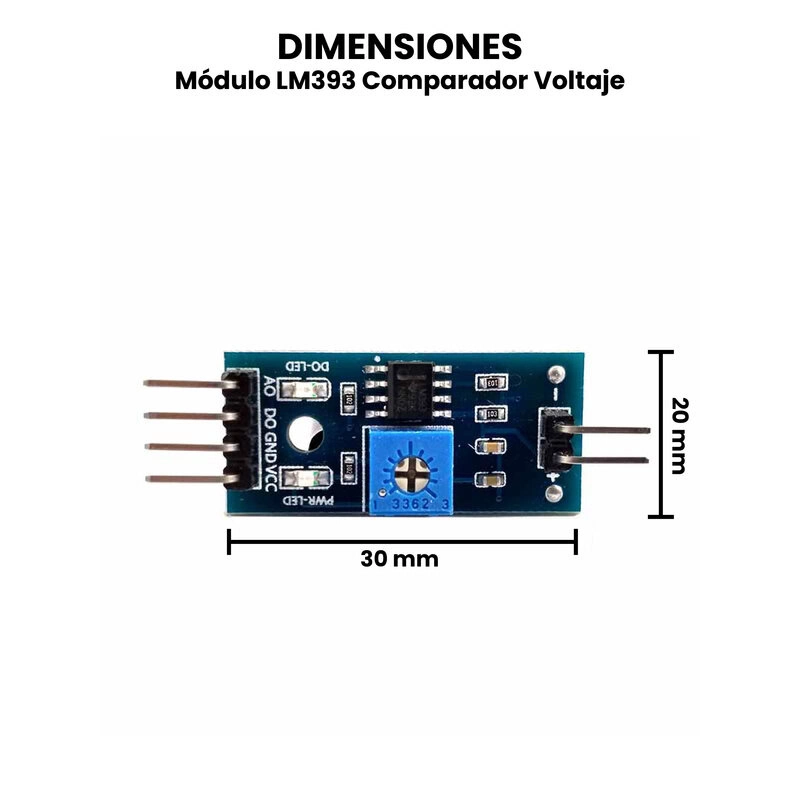

Dimensiones: 30 mm x 20 mm x 7 mm.
Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Configuración de Comparador.

Entradas: El LM393 tiene dos entradas (no inversora e inversora) que comparan los voltajes aplicados a cada una.
Salida: La salida del LM393 es digital (bipolar) y cambia de estado según la comparación entre las entradas. Se puede usar para activar o desactivar otros circuitos.

Uso de Resistencia Pull-up.

La salida del LM393 requiere una resistencia pull-up para elevar el nivel de voltaje cuando el transistor interno está en estado abierto.

Detalle de los comparadores.

Los comparadores son circuitos no lineales que, sirven para:

Comparar dos señales (una de las cuales generalmente es una tensión de referencia).
Determinar cuál de ellas es mayor o menor.

En un circuito electrónico, se llama comparador a un amplificador operacional en lazo abierto (sin realimentación entre su salida y su entrada) y suele usarse para comparar una tensión variable con otra tensión fija que se utiliza como referencia.
