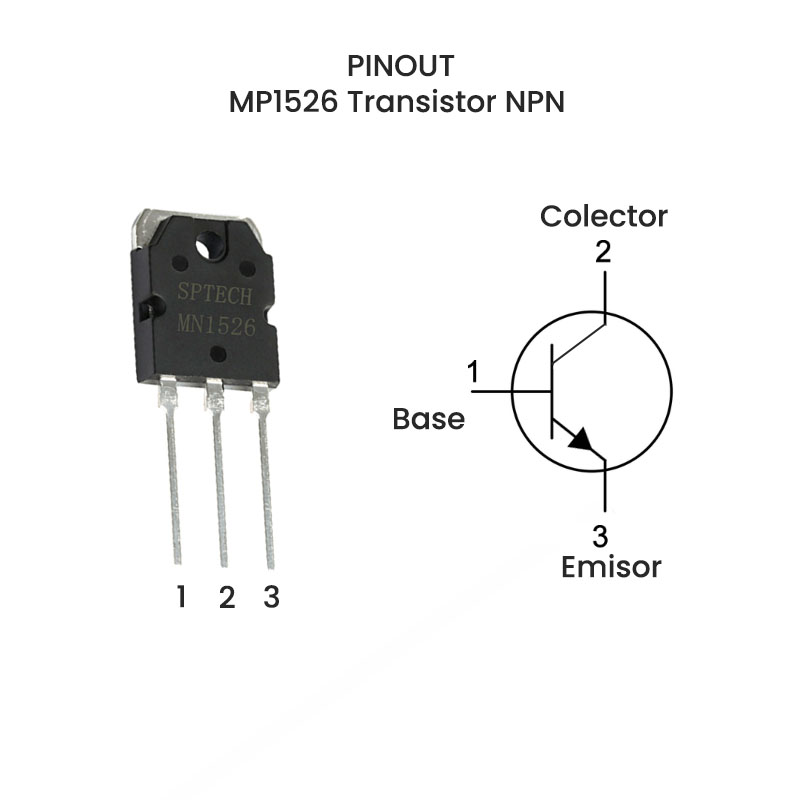

MN1526 Transistor NPN 260V 15A TO-3P - Imagen 2

MN1526 Transistor NPN 260V 15A TO-3P

Name: MN1526 Transistor NPN 260V 15A TO-3P
SKU: AR3889
Availability: InStock

El precio original era: $ 31.00.El precio actual es: $ 25.00.

138 disponibles

SKU: AR3889 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 150W, 15A, 260V, audio, conmutacion, MN1526 Transistor, NPN, potencia, TO-3P, transistor

INFORMACIÓN

El MP1526 Transistor NPN 260V 15A TO-3P recomendado para aplicaciones en amplificadores de potencia, cuenta con un voltaje colector-emisor mínimo de 260V a una corriente máxima de colector 15A .En conjunto con su complemento NPN el MN1526, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El MP1526 Transistor NPN 260V 15A es útil en amplificadores de potencia, sobre todo en la etapa de salida de un amplificador de audio de alta fidelidad de 150W.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MN1526
Encapsulado: TO-3P
Tipo: NPN
Voltaje:
- VCEO: 260 V
- VCBO: 200 V
- VEBO: 6V
Corriente:
- IC: 15A
- IB: 4 A
- ICBO: 5 uA
Potencia: 150 W
Disipación total del dispositivo (Pc): 150 W
Frecuencia de Transición: 60MHz
Ganancia de corriente continua (hfe):
- Clase O: 50 – 100
- Clase P : 70 – 140
- Clase R: 40 – 80
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C
Dimensiones: 15.60 x 40.66mm
Peso: 4.93 g

SUSTITUTO

Similares: NTE2650, 2SB1558, 2SB1588, 2SB1647, MP1620

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El MP1526 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
La linealidad del h_FE (ganancia de corriente en continua) ayuda a que el transistor mantenga una ganancia constante sobre un rango de corrientes, lo cual es importante para aplicaciones que requieren un comportamiento predecible.
