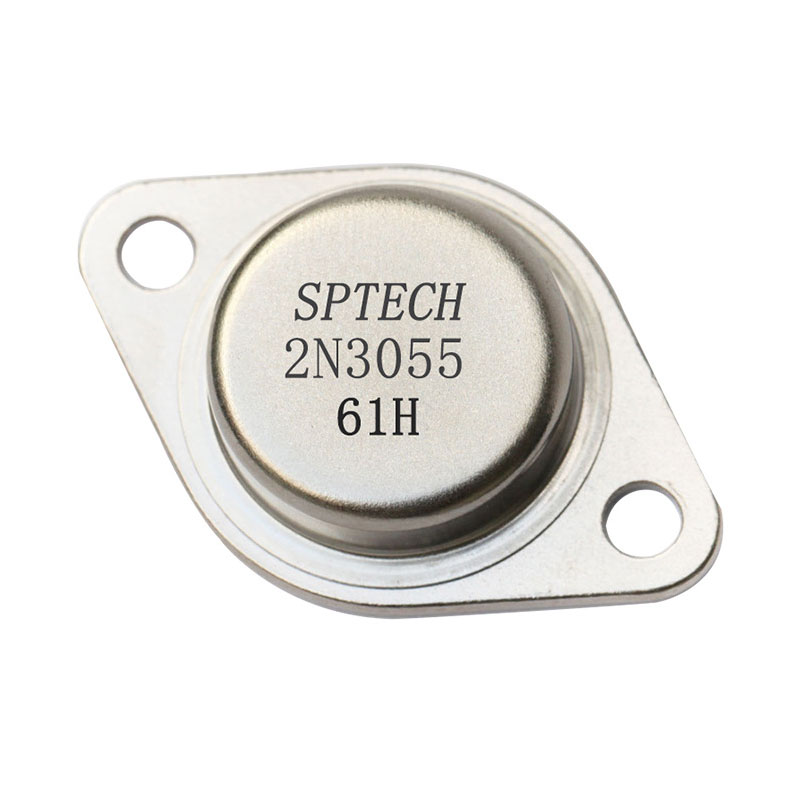

2N3055 Transistor de Potencia NPN 60V 15A TO-3

INFORMACIÓN

El 2N3055 es un transistor de potencia NPN de silicio ampliamente utilizado en aplicaciones de conmutación y amplificación general. Este transistor es conocido por su capacidad para manejar corrientes y voltajes relativamente altos, lo que lo hace adecuado para una variedad de aplicaciones industriales y comerciales. Por ejemplo, se utiliza en fuentes de alimentación, amplificadores de audio, reguladores de voltaje, inversores de potencia y otros circuitos de conmutación de alta potencia. Su diseño robusto y su amplio rango de operación lo convierten en una opción popular para aplicaciones que requieren manejo de potencia.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Transistor de potencia
• Matrícula: 2N3055
• Encapsulado: TO-3
• Montaje: THT
• Tensión máxima colector-base (VCBO): 100V
• Tensión máxima colector-emisor (VCEO): 60V
• Corriente máxima de colector continua (IC): 15A
• Corriente máxima de base (IB): 7A
• Disipación máxima de potencia del colector (PC): 115 W
• Ganancia de corriente continua (hFE): 20 a 70 a una corriente de colector de 4A
• Peso:  10.37g

SUSTITUTO

• Similares: NTE130, 2N6673, 2N6675 o MJ2955

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• FootPrint
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones del 2N3055

El transistor de potencia 2N3055 se utiliza en una variedad de aplicaciones debido a su capacidad para manejar corrientes y voltajes relativamente altos. Algunas de las aplicaciones comunes del 2N3055 incluyen:

1. Fuentes de alimentación lineales: El 2N3055 se utiliza en etapas de salida de fuentes de alimentación lineales para proporcionar corriente a cargas de alta potencia.
2. Amplificadores de audio: Debido a su capacidad para manejar corrientes relativamente altas, el 2N3055 se utiliza en etapas de salida de amplificadores de audio de alta potencia.
3. Reguladores de voltaje: El 2N3055 se utiliza en circuitos reguladores de voltaje para controlar y regular el suministro de energía en sistemas de alta potencia.
4. Control de motores: En aplicaciones industriales y de control de motores, el 2N3055 se utiliza para controlar motores de corriente continua de alta potencia.
5. Fuentes de corriente constante: El 2N3055 se utiliza en circuitos de fuentes de corriente constante para suministrar corriente a cargas variables.

¿Cómo funciona el 2N3055?

El transistor de potencia 2N3055 es un dispositivo de tres capas de material semiconductor que se utiliza para controlar el flujo de corriente en un circuito. El transistor tiene tres terminales: el colector, la base y el emisor. La corriente fluye desde el colector hasta el emisor a través de una capa de material semiconductor llamada “zona de base”. La corriente que fluye a través de la zona de base está controlada por la corriente que fluye a través de la terminal de la base.

Cuando se aplica una corriente a la base del transistor, se crea un campo eléctrico que permite que la corriente fluya desde el colector hasta el emisor. La cantidad de corriente que fluye a través del transistor está determinada por la corriente que fluye a través de la base. El transistor actúa como un interruptor controlado por la corriente de la base. Cuando la corriente de la base es suficientemente alta, el transistor se satura y permite que fluya una corriente máxima a través del colector y el emisor.

En resumen, el 2N3055 funciona como un interruptor controlado por la corriente de la base, permitiendo que fluya una corriente máxima a través del colector y el emisor cuando se satura. Esto lo hace adecuado para aplicaciones de conmutación y amplificación de potencia.
