Mini ZVS Modulo de Calentamiento por Induccion 5-12V

INFORMACIÓN

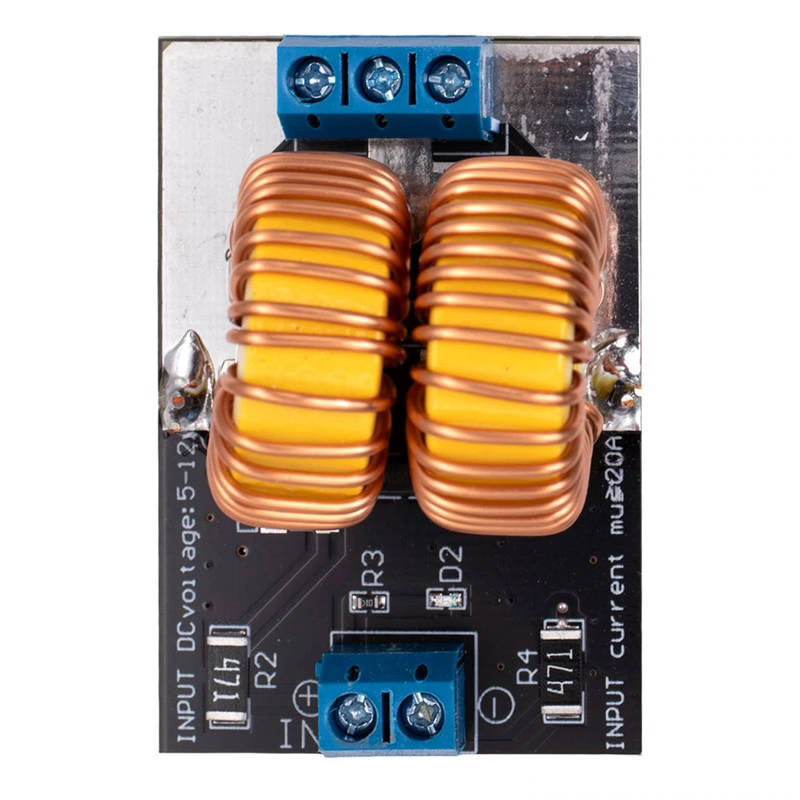

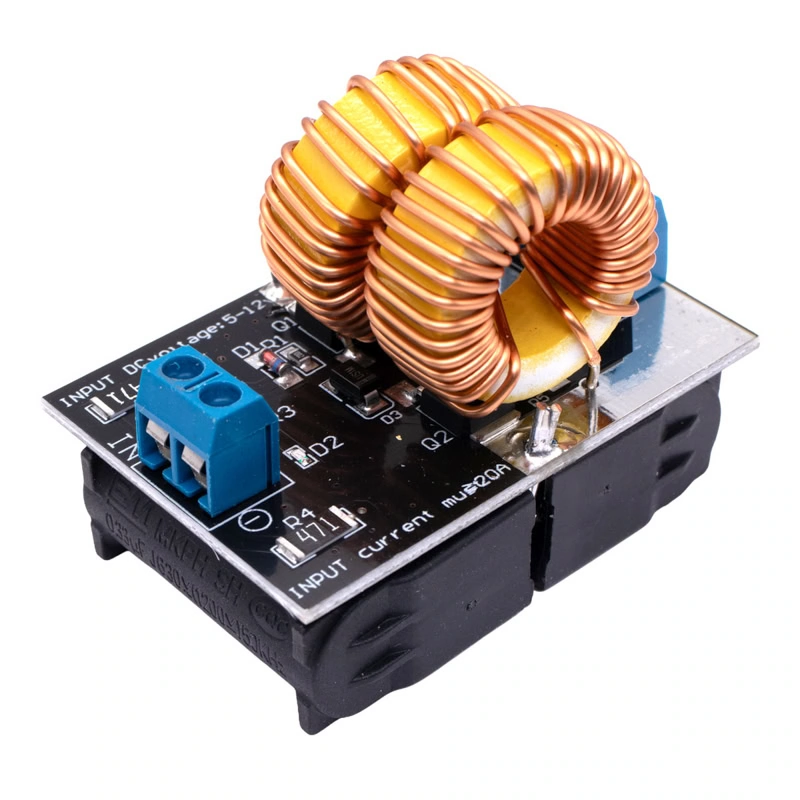

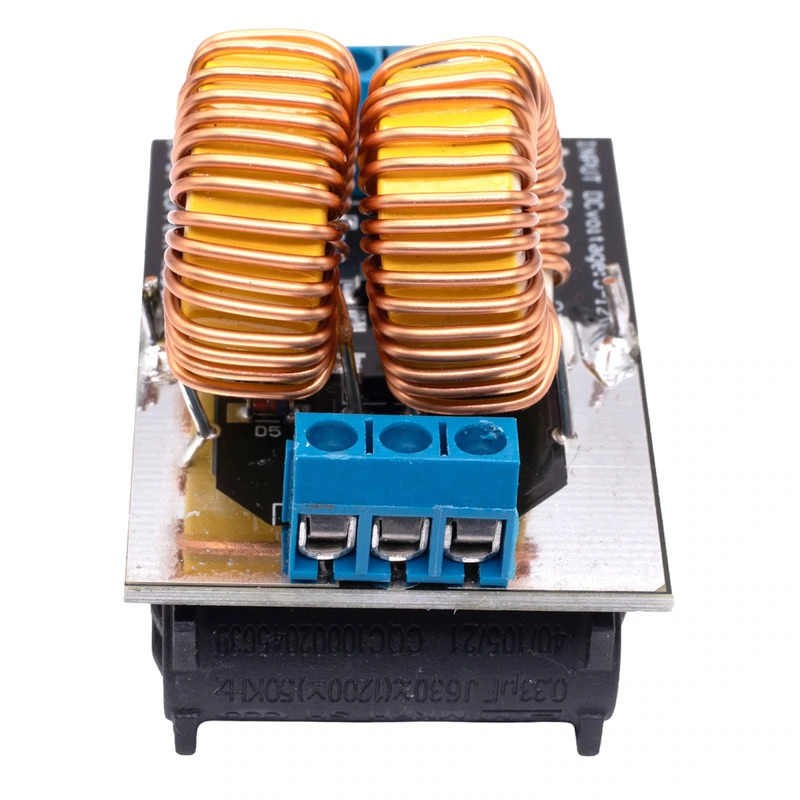

El Mini ZVS Módulo de Calentamiento por Inducción 5-12V es un dispositivo electrónico diseñado para generar calor sin contacto directo mediante el principio de la inducción electromagnética, ideal para demostraciones, experimentos y pequeños proyectos. Funciona utilizando un circuito ZVS (Zero Voltage Switching), al colocar un objeto metálico conductor dentro, se inducen corrientes parásitas (corrientes de Foucault) en el metal, las cuales generan calor debido a la resistencia interna del material. Incluye: 1x Módulo PCB ZVS y 1x Bobina.

El Mini ZVS Módulo de Calentamiento por Inducción 5-12V tiene múltiples usos y aplicaciones, principalmente en el ámbito educativo, experimental y de electrónica práctica. Se utiliza para demostraciones didácticas del calentamiento por inducción y de fenómenos electromagnéticos, siendo común en laboratorios escolares y universitarios. También es empleado para calentar, templar o ablandar pequeñas piezas metálicas, como tornillos, clavos o alambres de acero, así como para aflojar tuercas o tornillos pequeños mediante calor localizado.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Alimentación: 5 – 12 VDC.
• Voltaje de Salida: ~80 VCA RMS (con la bobina acompañada conectada a la salida).
• Corrientes:
  • Bobina Conectada: Sin metal dentro de la bobina: 1.4 A +/- 20 % a 12.0 VDC.
  • Bobina Adjunta: Bobina interior de metal: 1.4 A – 10 A – 12.0 VDC.
• Potencia Máxima: 120 W.
• Frecuencias:
  • Descargado: ~208 KHz a 12.0 V (con la bobina acompañada conectada a la salida sin ningún objeto en su interior).
  • Cargado: ~190 KHz – 208 KHz a 12.0 V dependiendo del material colocado en el interior.
• Indicador LED de Alimentación.

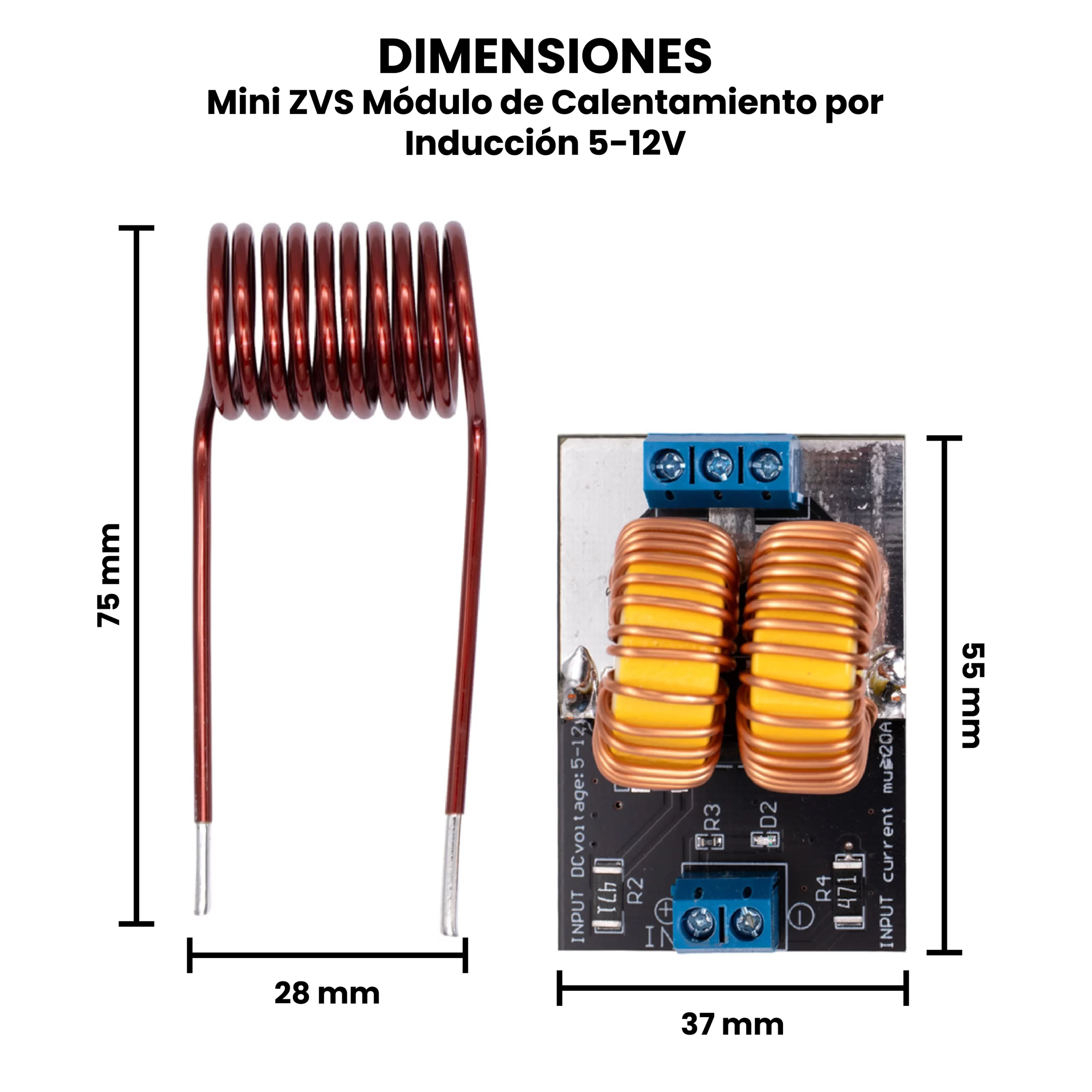

• Dimensiones:
  • PCB: 55 mm x 37 mm x 45 mm.

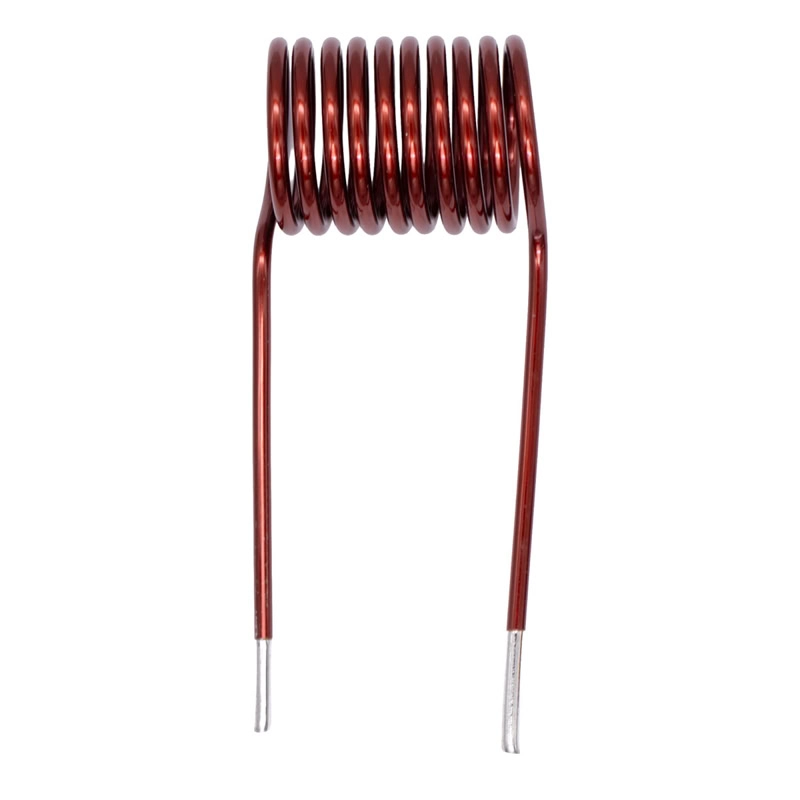

  • Bobina: 75 mm x 28 mm.
• Peso: 110 g.

DOCUMENTACIÓN Y RECURSOS

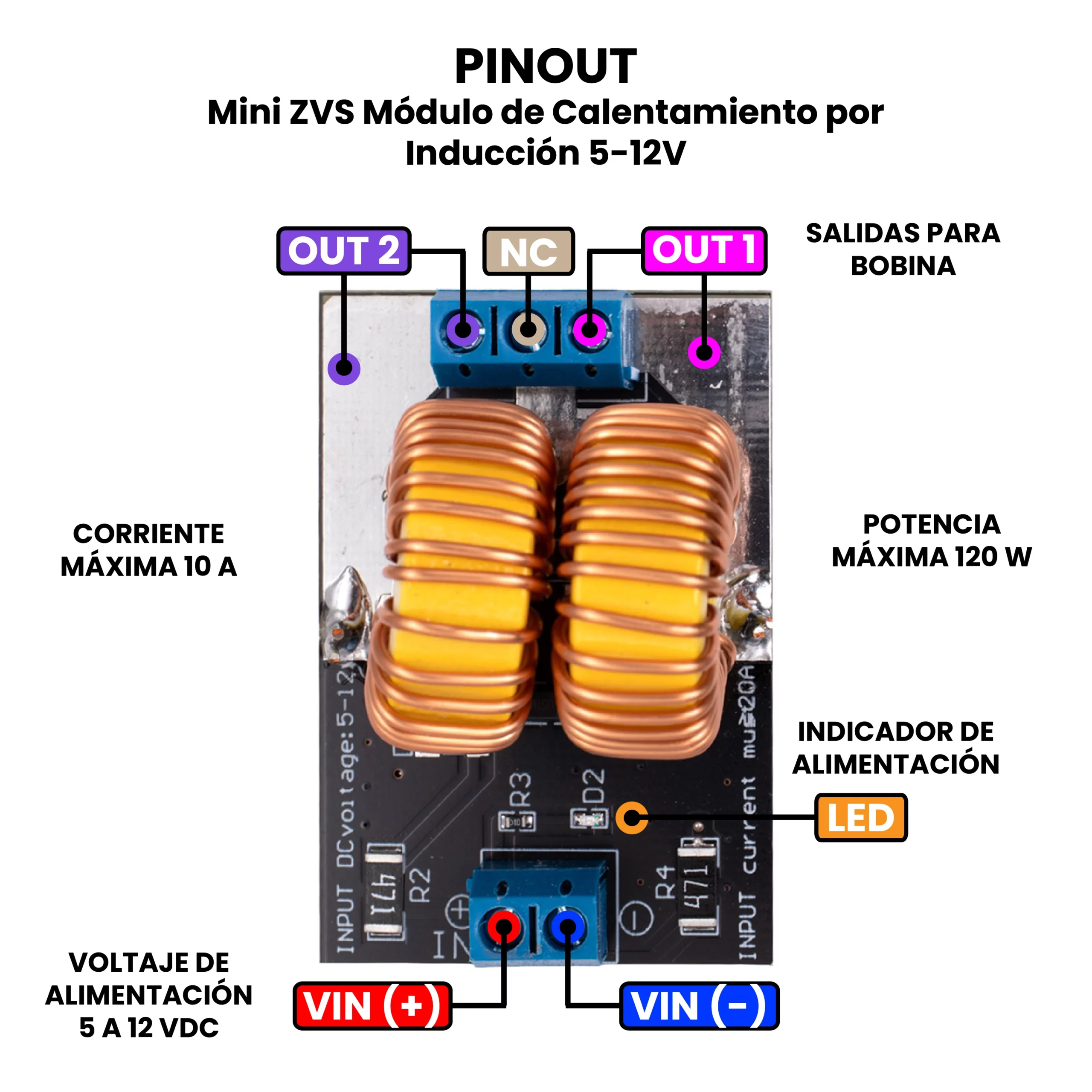

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso y Advertencias.

• No alimentar el módulo con pilas secas ni baterías inestables. Solo debe usarse con una fuente DC capaz de mantener el voltaje dentro del rango permitido durante todo el funcionamiento.
• Asegurarse de que todos los componentes estén correctamente soldados. Conexiones flojas o soldaduras deficientes pueden provocar fallas o sobrecalentamiento.
• No tocar la bobina ni el objeto calentado durante o después del uso. Pueden alcanzar temperaturas muy elevadas y causar quemaduras.
• Conectar correctamente la bobina antes de energizar el módulo: Asegúrate siempre de que la bobina de calentamiento esté instalada o soldada (recomendado) correctamente antes de encender el módulo. El módulo ZVS no debe alimentarse sin carga conectada.
• Usar una fuente de alimentación adecuada dentro del rango: Utiliza una fuente DC estable entre 5 V y 12 V, preferiblemente cerca de 12 V si necesitas potencia máxima 10 A mínimo (~120 W). Si se aplica un voltaje por debajo de 5 V o por encima de 12 V, el módulo puede no funcionar correctamente o sufrir daños irreversibles.
• No exceder la corriente recomendada: La fuente debe poder suministrar suficiente corriente (por ejemplo 10 A o más a 12 V) para evitar que la tensión caiga y el módulo se vuelva inestable.
• Colocar el objeto metálico de forma óptima en la bobina: El objeto a calentar debe estar lo más centrado posible y entre 1/3 y 1/2 del diámetro interno de la bobina para un calentamiento eficiente; no debe exceder los 2/3. El diámetro del objeto a calentar debe mantenerse dentro de los 20 mm.
• Monitorear la temperatura del módulo y la bobina: Dado que la bobina y el circuito se calientan, es recomendable usar pausas de operación y enfriamiento después de 5 minutos de funcionamiento, y no mantenerlo encendido de forma continua durante largos períodos sin disipación de calor.
• Soldar directamente los cables y conexiones: Para un funcionamiento estable, se recomienda soldar la bobina y los cables de alimentación directamente a la placa, en vez de usar conexiones flojas o clips temporales.
• Verificar polaridad antes de encender: Siempre revisa que el cable positivo y negativo estén correctamente conectados antes de aplicar energía al módulo.

LED Indicador NO Enciende.

El LED indicador azul muestra si el módulo está siendo alimentado o no; las posibles razones por las que el led no enciende puede ser:

1. Los cables no están conectados correctamente o la fuente de alimentación no está encendida.
2. Un componente de la placa o fuente está dañado.

Si el led indicador está tenue, significa que la fuente de alimentación es insuficiente y es necesario reemplazarla por una fuente de alimentación de mayor potencia.
