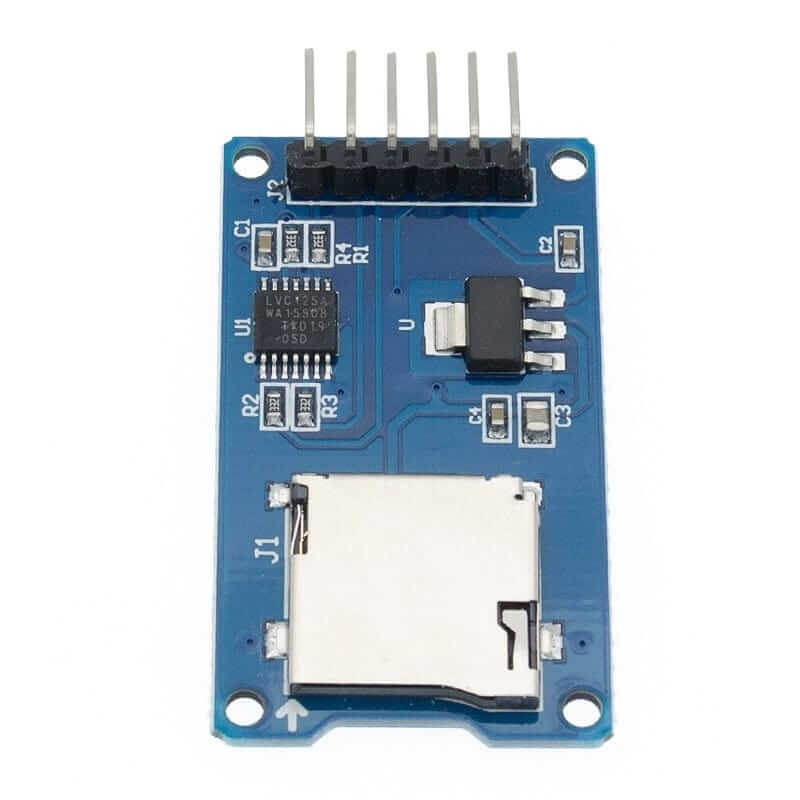

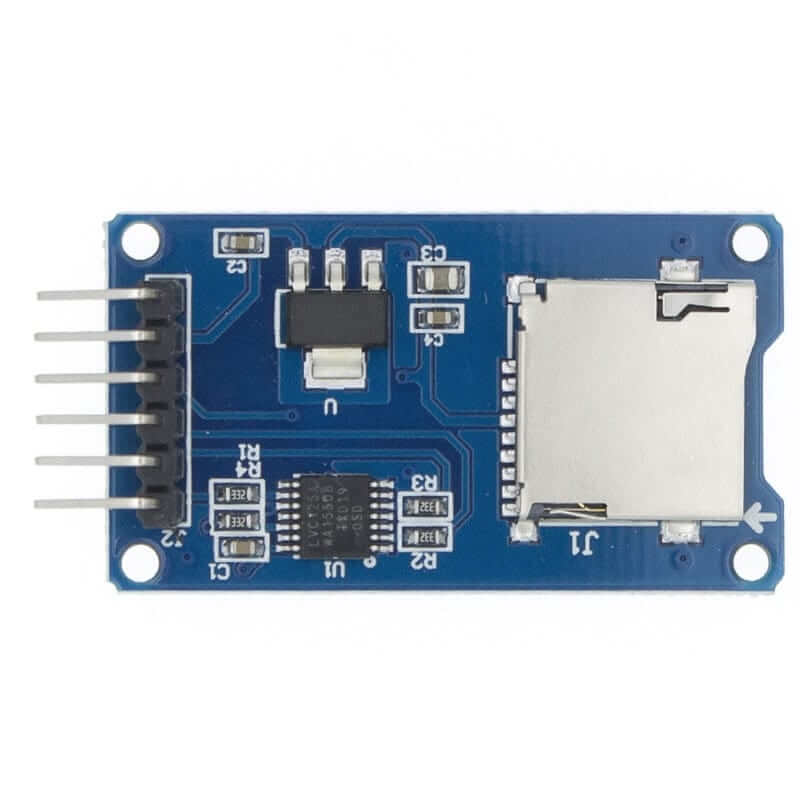

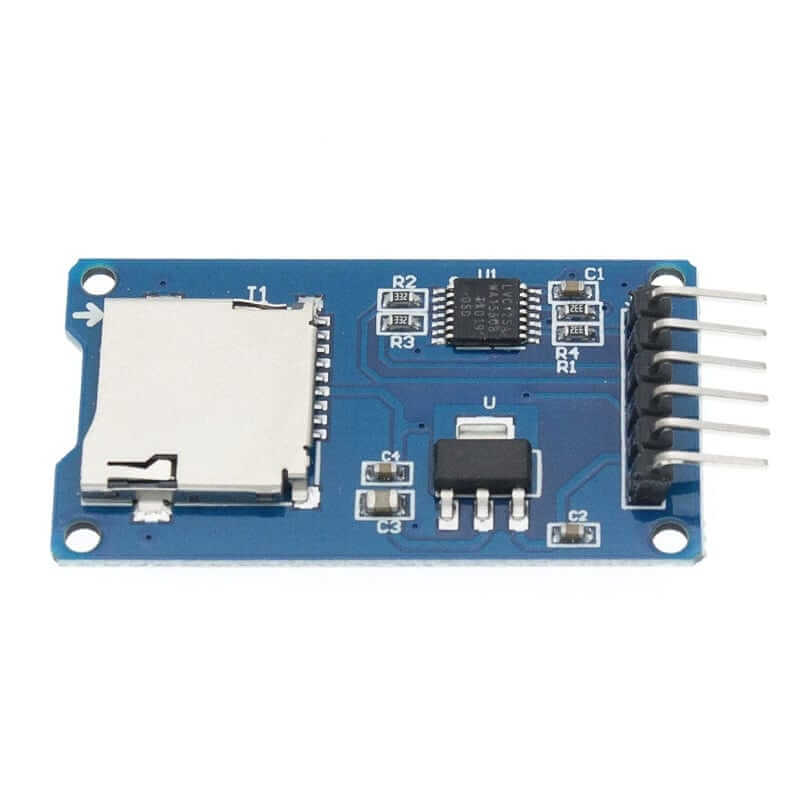

Lector de Memorias Micro SD para Arduino

INFORMACIÓN

El lector de memorias micro SD para Arduino es un módulo compacto que permite insertar una tarjeta micro SD y comunicarse con microcontroladores mediante el protocolo SPI (MOSI, MISO, SCK y CS). Este módulo suele incluir un regulador de 3.3 V y convertidores de nivel, lo que permite trabajar sin problemas tanto con placas de 5 V como de 3.3 V. Su funcionamiento es sencillo: el Arduino utiliza la librería SD.h (basada en SPI) para inicializar la tarjeta formateada en FAT16/FAT32, abrir archivos, escribir líneas o leer datos. Al cablearlo correctamente —VCC, GND, MOSI, MISO, SCK y CS (por ejemplo, pin 4 en Arduino UNO)— se pueden realizar tareas como registro de datos de sensores, creación de archivos de registro, almacenamiento de configuraciones, o lectura/escritura de medios.

Sus principales usos y aplicaciones incluyen el registro de datos (datalogging) provenientes de sensores ambientales, acelerómetros o GPS; almacenamiento de archivos de texto, configuraciones o imágenes; reproducción de audio en formato WAV; y transferencia de datos entre sistemas embebidos y computadoras. Este módulo es compatible con una gran variedad de tarjetas de desarrollo, entre ellas Arduino UNO, Nano, Mega, ESP32, ESP8266, STM32, Teensy, y también con Raspberry Pi (aunque mediante un enfoque diferente usando SPI o el lector integrado). Gracias a su interfaz SPI, su conexión es sencilla, y con el uso de librerías como SD.h o SDFat, se pueden gestionar archivos en tarjetas formateadas en FAT16/FAT32. Esto lo convierte en una herramienta esencial para sistemas autónomos, estaciones de monitoreo, sistemas de control industrial y proyectos educativos o de robótica.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de operación: 3.3 V – 5 V (regulador de voltaje integrado)
• Interfaz de comunicación: SPI (MOSI, MISO, SCK, CS)
• Formato de archivos soportado: FAT16 / FAT32
• Compatibilidad de tarjetas: MicroSD / microSDHC (normalmente hasta 32 GB)
• Velocidad de transferencia: Depende de la tarjeta y el microcontrolador (modo SPI)
• Compatible con Arduino UNO, Nano, Mega, ESP8266, ESP32, STM32, Raspberry Pi, entre otros.
• Facilita lectura y escritura de archivos desde microcontroladores mediante librerías como SD.h o SDFat.
• Bajo consumo de energía.

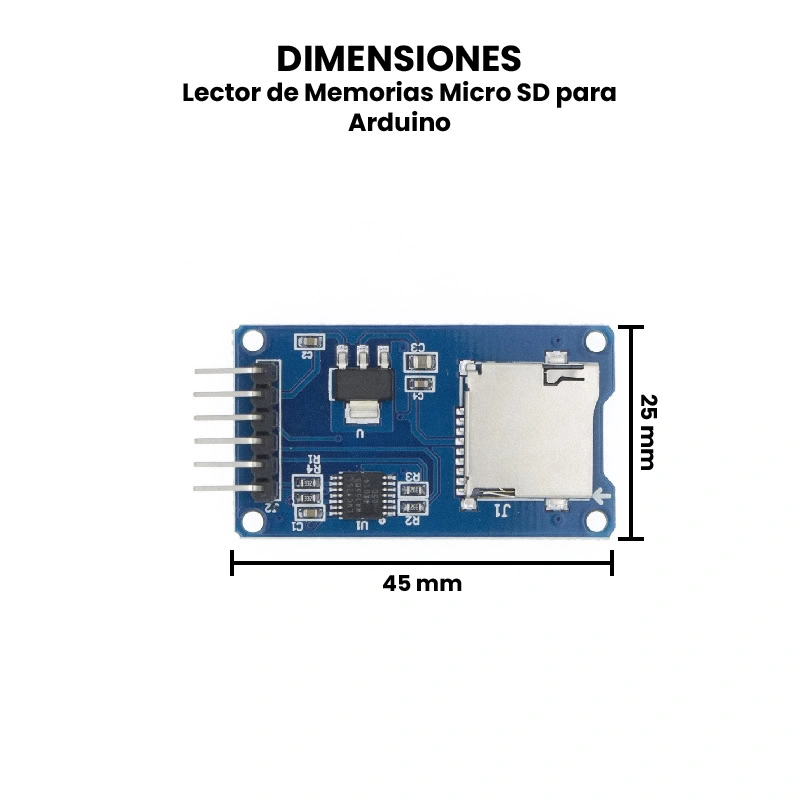

• Dimensiones: 45 mm x 25 mm x 12 mm.
• Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

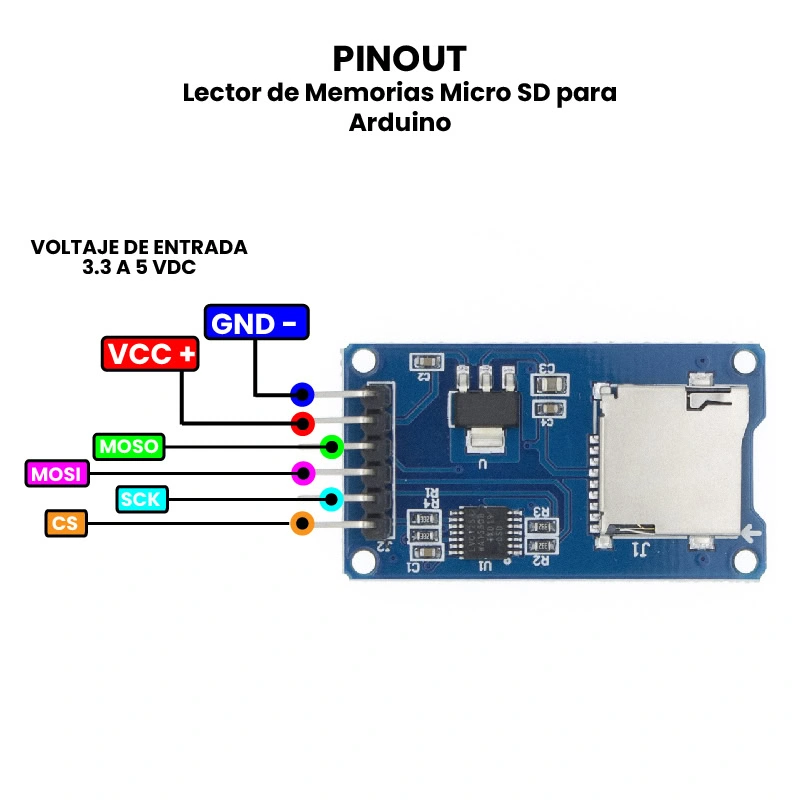

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo se puede probar el Lector de Memorias Micro SD para Arduino?

Materiales Necesarios:

• 1 Arduino (UNO, Nano, Mega, etc.).
• 1 Módulo lector de microSD.
• 1 Tarjeta microSD (de 2 GB a 32 GB, formateada en FAT16 o FAT32).
• Cables dupont macho-macho.
• Arduino IDE instalado.

Conexiones del Módulo Micro SD al Arduino.

Preparación de la Tarjeta Micro SD.

1. Inserta la microSD en tu computadora.
2. Formátala en FAT16 o FAT32 usando la herramienta oficial:
   SD Card Formatter
3. Opcional: crea un archivo de prueba como prueba.txt con texto dentro.

Código de Prueba del Arduino.

Vamos a usar un ejemplo que ya incluye la librería SD.h:

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(9600);
  while (!Serial); // Solo necesario en placas como Leonardo

  Serial.print("Inicializando tarjeta SD...");

  if (!SD.begin(chipSelect)) {
    Serial.println("Fallo en la inicialización.");
    return;
  }
  Serial.println("¡Tarjeta SD lista para usarse!");

  // Crear o abrir archivo
  File archivo = SD.open("prueba.txt", FILE_WRITE);

  if (archivo) {
    Serial.println("Escribiendo en prueba.txt...");
    archivo.println("¡Hola desde Arduino!");
    archivo.close();
    Serial.println("Escritura completada.");
  } else {
    Serial.println("No se pudo abrir prueba.txt");
  }

  // Leer archivo
  archivo = SD.open("prueba.txt");
  if (archivo) {
    Serial.println("Contenido de prueba.txt:");
    while (archivo.available()) {
      Serial.write(archivo.read());
    }
    archivo.close();
  } else {
    Serial.println("No se pudo leer prueba.txt");
  }
}

void loop() {
  // No se requiere código en loop
}

Resultados en el Monitor Serial.

Al abrir el Monitor Serial a 9600 baudios, deberías ver algo como:

Inicializando tarjeta SD...
¡Tarjeta SD lista para usarse!
Escribiendo en prueba.txt...
Escritura completada.
Contenido de prueba.txt:
¡Hola desde Arduino!
