Kit Micrófono Inalámbrico FM 70-110Mhz
$ 73.00
13 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 64.81 |
| 25 piezas | $ 58.41 |
| 35 piezas | $ 53.17 |
INFORMACIÓN

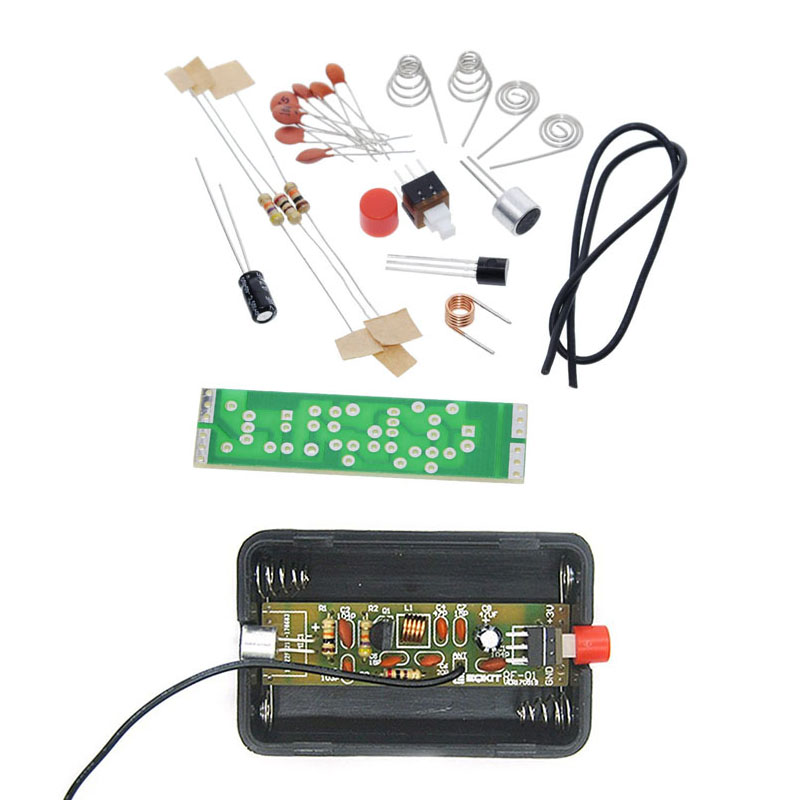

El Kit de Micrófono Inalámbrico FM, es un kit DIY (Do It Yourself) o “Hazlo tú mismo” diseñado para armar tu propio módulo de transmisión FM, con frecuencia entre 70 a 110 MHz alcanzando distancias de entre 5 y 30 metros. Este kit incluye
- Carcasa
- Componentes electrónicos
- PCB
Nota: Las baterías AAA no están incluidas (puedes adquirirlas aquí).
El Kit de Micrófono Inalámbrico FM puedes utilizarlo de forma autodidacta o para enseñanza, este kit cuenta con varios elementos desde componentes electrónicos, una PCB que tienen marcado el valor y los componentes asignados para poder soldarlos, solo necesitaras un cautín, soldadura de estaño y pasta para soldar.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Micrófono Inalámbrico FM
- Modelo: RF-01
- IC: S9018 NPN
- Voltaje de funcionamiento: 1.5 V (DC 3 – 6 V)
- Corriente de funcionamiento: 5 mA – 10 mA
- Rango de frecuencia: 70 MHz-110 MHz
- Distancia de transmisión: 5 – 30 m
- Tamaño PCB: 49 mm x 13 mm
- Dimensiones: 55 mm x 35 mm x 15 mm
- Peso: 16 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

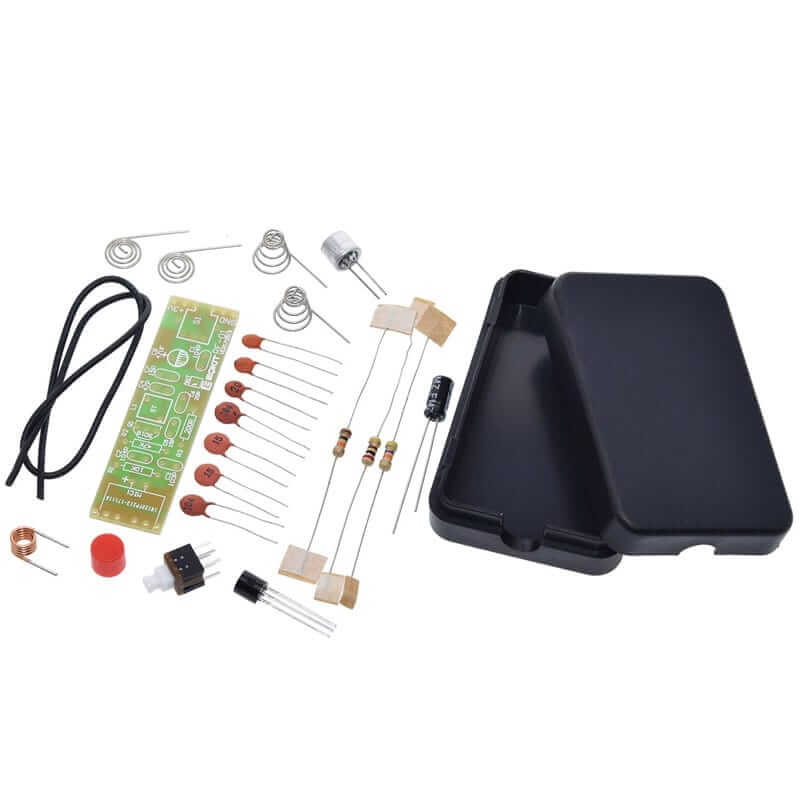

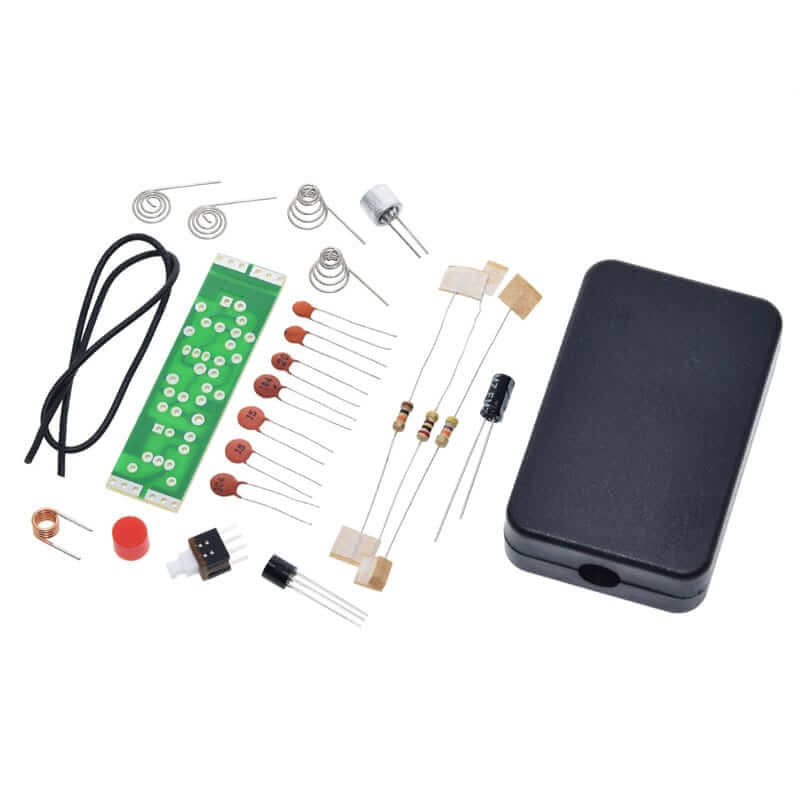

Componentes que incluye el kit
| Designador | Nombre | Valor | Cantidad |
| R1 | Resistencia | 10 K (Marrón, Negro, Naranja) | 1 |
| R2 | Resistencia | 47 K (Amarillo, Morado, Naranja) | 1 |
| R3 | Resistencia | 200Ω (Rojo, Negro, Café) | 1 |
| L1 | Inductor | 5 T | 1 |
| S1 | Interruptor | 5.8 x 5.8 mm | 1 |
| Q1 | Transistor | S9018 | 1 |
| MIC1 | Micrófono | 5×6 mm | 1 |
| C8 | Capacitor electrolítico | 47 uF/16 v | 1 |
| C5 – C7 | Capacitor Cerámico | 15 pF | 2 |
| C6 | Capacitor Cerámico | 20 pF | 1 |
| C4 | Capacitor Cerámico | 47 pF | 1 |
| C3 | Capacitor Cerámico | 103 | 1 |
| C1 – C2 | Capacitor Cerámico | 104 | 2 |
| / | Conector polo negativo | Φ7 mm | 2 |
| / | Conector polo positivo | Φ7 mm | 2 |
| ANT | Cable | 200 mm | 1 |
| Peso | 0.016 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
