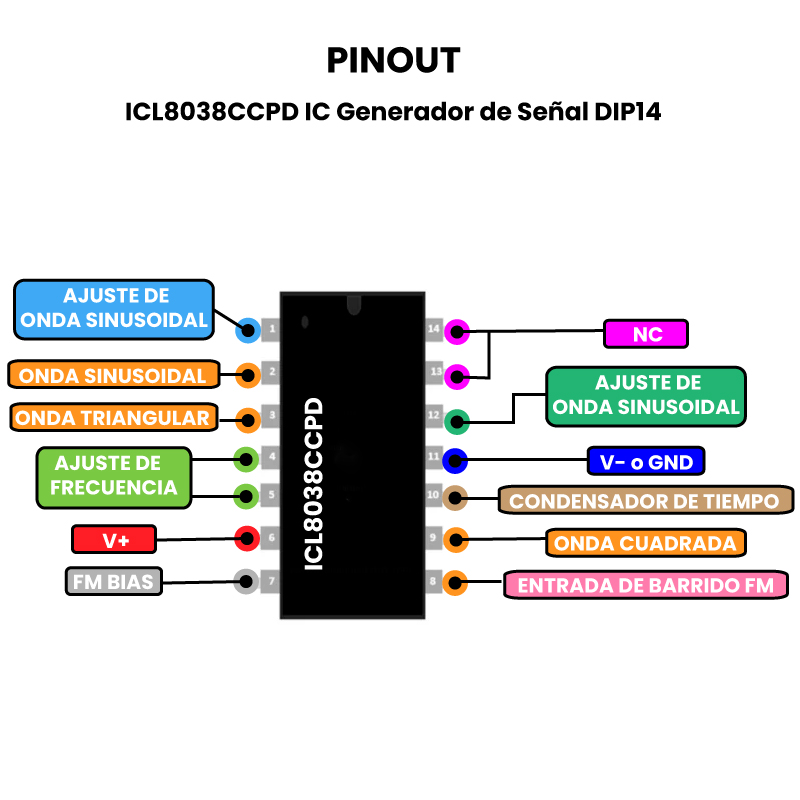

ICL8038CCPD IC Generador de Señal DIP14 - Pinout

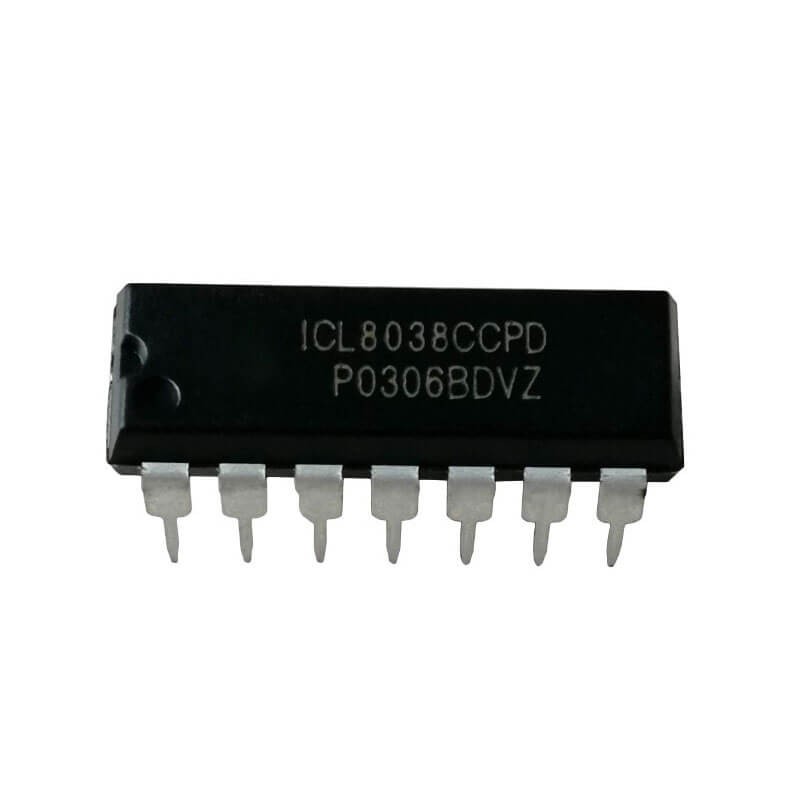

ICL8038CCPD IC Generador de Señal DIP14

$ 44.00

142 disponibles

CANTIDAD	PRECIO
10 piezas	$ 37.51
25 piezas	$ 33.23
35 piezas	$ 29.83

SKU: AR4196 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: audio, control, cuadrada, DIP14, generador, medición, ondas, prueba, señal, Sinusoidal, sistemas, triangular

INFORMACIÓN

El ICL8038CCPD IC Generador de Señal DIP14 de alta precisión produce señales de onda sinusoidal, cuadrada y triangular con un mínimo de componentes externos. Este IC opera en un amplio rango de frecuencias, desde 0.001 Hz hasta más de 300 kHz, ajustables externamente mediante resistencias o condensadores. Además, realiza modulación de frecuencia y barrido de frecuencia mediante una tensión externa. El ICL8038 emplea tecnología avanzada que incluye diodos Schottky y resistencias de película delgada, lo que garantiza una salida estable en una amplia gama de temperaturas y variaciones de suministro.

El ICL8038CCPD IC Generador de Señal DIP14 resulta útil en aplicaciones que requieren precisión y versatilidad en la generación de formas de onda, como en equipos de prueba y medición, generadores de señal de audio, y sistemas de control. Sus características incluyen baja distorsión, alta linealidad y salidas de alto nivel, que van desde TTL hasta 28V. También ofrece compatibilidad con circuitos de lazo enganchado en fase para reducir la deriva de temperatura a menos de 250 ppm/°C. Gracias a su diseño fácil de usar, solo necesita un puñado de componentes externos para su operación.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: ICL8038CCPD
Encapsulado: 14 PDIP
Voltaje: 10V a 30V
Corriente de entrada: 12mA
Frecuencia: 0.001 Hz a 300 kHz
Voltaje de salida: TTL hasta 28V
Estabilidad : 250 ppm/°C
Temperatura de trabajo: 0 a 70°C

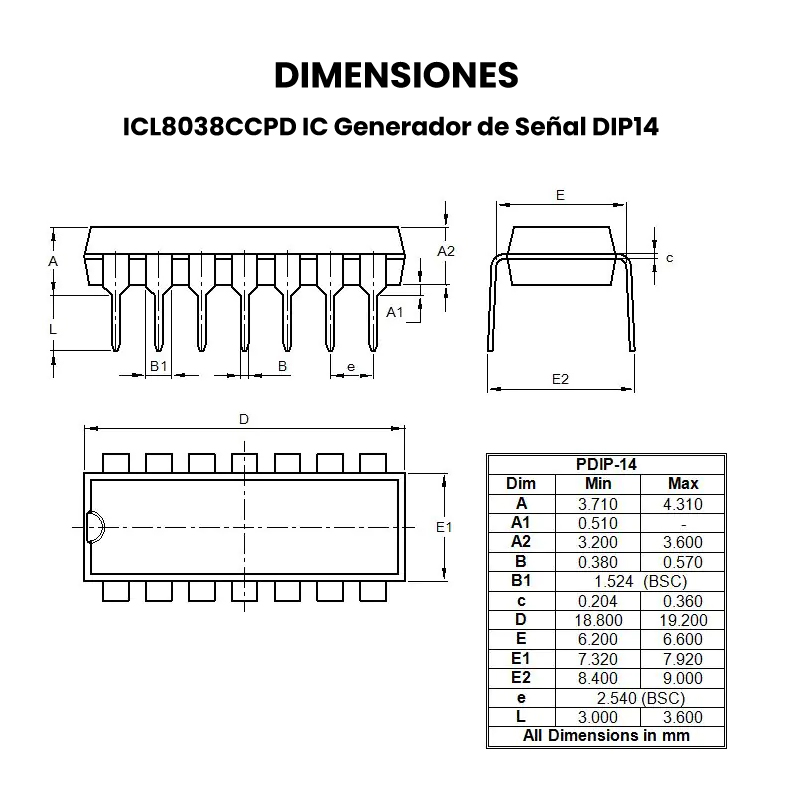

Dimensiones: 19.25 mm x 8.25 mm x 7.4 mm
Peso: 1.6g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es un generador de señale?

Un generador de señales es un dispositivo electrónico que produce formas de onda eléctricas que varían en frecuencia, amplitud y forma. Estas formas de onda pueden ser sinusoidales, cuadradas, triangulares, de diente de sierra, o de pulso, entre otras. Los generadores de señales se utilizan principalmente en laboratorios, talleres de electrónica y entornos de prueba y medición para diseñar, probar y reparar circuitos electrónicos y sistemas de comunicación.

Funciones y Aplicaciones de un Generador de Señales:
- Diseño y Prueba de Circuitos:
- Simula las señales de entrada de un circuito para probar su respuesta y comportamiento bajo condiciones controladas.
Calibración y Diagnóstico:
- Se utiliza para calibrar otros instrumentos de medición y para diagnosticar fallos en equipos electrónicos.
Desarrollo de Comunicaciones:
- Genera señales que simulan transmisiones de datos, útiles en el desarrollo y prueba de equipos de comunicación.
Enseñanza y Formación:
- Ayuda a los estudiantes y profesionales a aprender sobre las características de las señales y el comportamiento de los circuitos bajo diferentes condiciones.
