INFORMACIÓN
El Generador PWM de 1 Canal con Pantalla LCD (1Hz – 150KHz) es un dispositivo electrónico diseñado para generar señales de modulación por ancho de pulso (PWM) en una frecuencia ajustable desde 1 Hz hasta 150 kHz. Este generador permite modificar parámetros clave como la frecuencia, el ciclo de trabajo (duty cycle) y el ancho de pulso, lo que lo hace útil para controlar motores, servomecanismos, intensidad de luces LED, y pruebas de circuitos. Su pantalla LCD integrada facilita la visualización precisa de los valores configurados y su interfaz de botones o codificador rotativo permite un ajuste rápido y sencillo. Internamente, el módulo genera la señal PWM mediante un microcontrolador que regula el tiempo de encendido y apagado de la señal de salida, permitiendo así un control preciso sobre dispositivos conectados. Es una herramienta versátil para desarrolladores, técnicos y aficionados a la electrónica.
El Generador PWM de 1 Canal con Pantalla LCD (1Hz – 150kHz) es una herramienta muy versátil en proyectos de electrónica, automatización y control. Sus principales usos incluyen el control de velocidad de motores DC, la regulación de brillo en tiras LED, simulaciones de señales para pruebas electrónicas, y como fuente de señal para módulos o dispositivos que requieren una entrada PWM específica. En cuanto a aplicaciones, es comúnmente utilizado en sistemas de control de temperatura, robótica, electrónica automotriz, y bancos de pruebas para circuitos analógicos y digitales. Este generador es compatible con tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266, STM32, Raspberry Pi y otras plataformas similares, ya que su señal de salida PWM puede ser fácilmente leída o utilizada como entrada en estos sistemas. Al ser un generador autónomo, también puede operar de forma independiente sin necesidad de estar conectado directamente a una tarjeta de desarrollo.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Generador PWM 1 Canal.
- Voltaje de funcionamiento: 3.3 – 30 V.
- Rango de frecuencia: 1 Hz -150 KHz.
- Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%.
- Potencia de carga de la señal: La corriente de salida puede ser de aproximadamente 5 -30 mA.
- Amplitud de salida: Amplitud PWM igual a la tensión de alimentación.

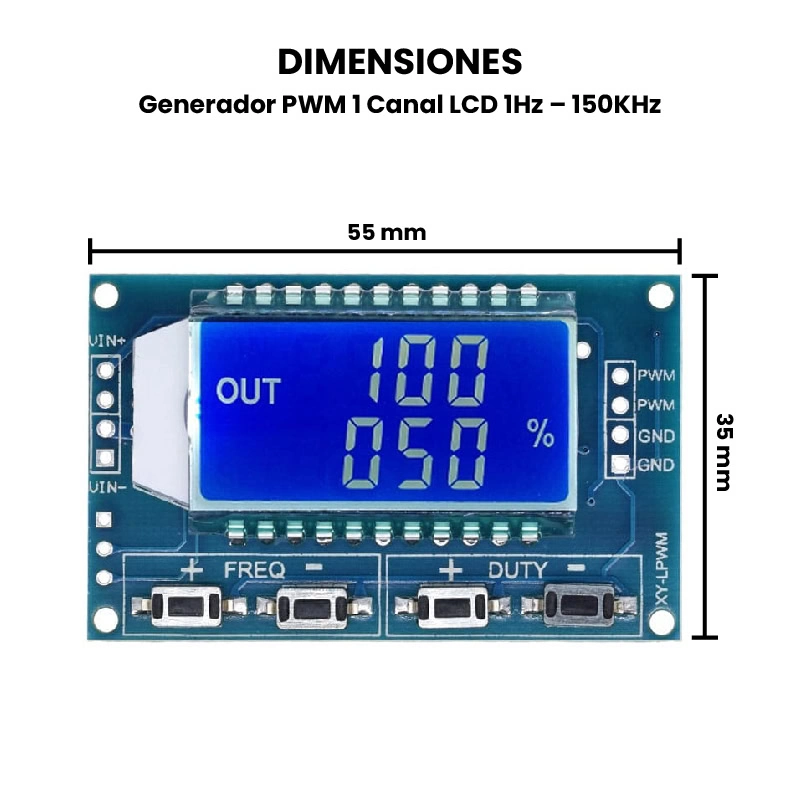

- Dimensiones: 55 mm x 35 mm x 5 mm.
- Peso: 16 g.
- Estándar de comunicación:
- 9600 bps bits de datos: 8.
- Broca de parada: 1.
- Dígitos de comprobación: Ninguno.
- Control de flujo: Ninguno.
- Ajuste el ciclo de trabajo PWM:
- “DXXX”: el ciclo de servicio PWM a XXX; (001 -100) C.
- D050, el ciclo de trabajo PWM es 50%.
- Frecuencia de PWM:
- “F101”: la frecuencia de 101 HZ (001 -999).
- “F1.05”: configura la frecuencia de 1,05 KHZ (1,00-9,99).
- “F10.5”: Ajuste la frecuencia a 10,5 KHZ (10,0-99,9).
- “F1.0.5”: Ajuste la frecuencia de 105 KHZ (1.0.0 -1.5.0).
- Características principales:
- Frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar para controlar la frecuencia y el ciclo de trabajo, amplio rango de frecuencia, alta precisión y comunicación serial, nivel TTL.
*Nota: El Generador PWM 1 Canal LCD no incluye headers macho, los cuales se venden por separado. Puede encontrarlos fácilmente Aquí.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Generador PWM 1 Canal LCD 1Hz – 150KHz?
Materiales Necesarios:
- Generador PWM 1 Canal LCD 1 Hz –150 kHz.
- Fuente de alimentación.
- Multímetro con función de medición de frecuencia (opcional pero útil).
- Osciloscopio (opcional, para una visualización detallada de la señal).
- Motor DC pequeño, LED con resistencia o cualquier carga de prueba (según el proyecto).
- Cables de conexión (jumpers macho-macho o pinzas).
Pasos para probar el generador.
1. Conecta la alimentación correctamente

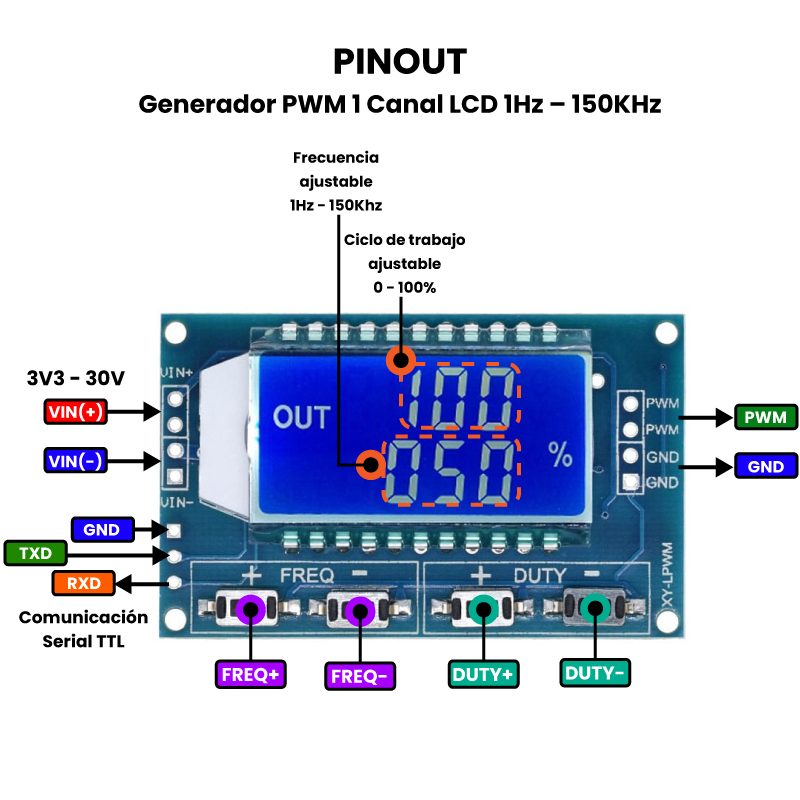

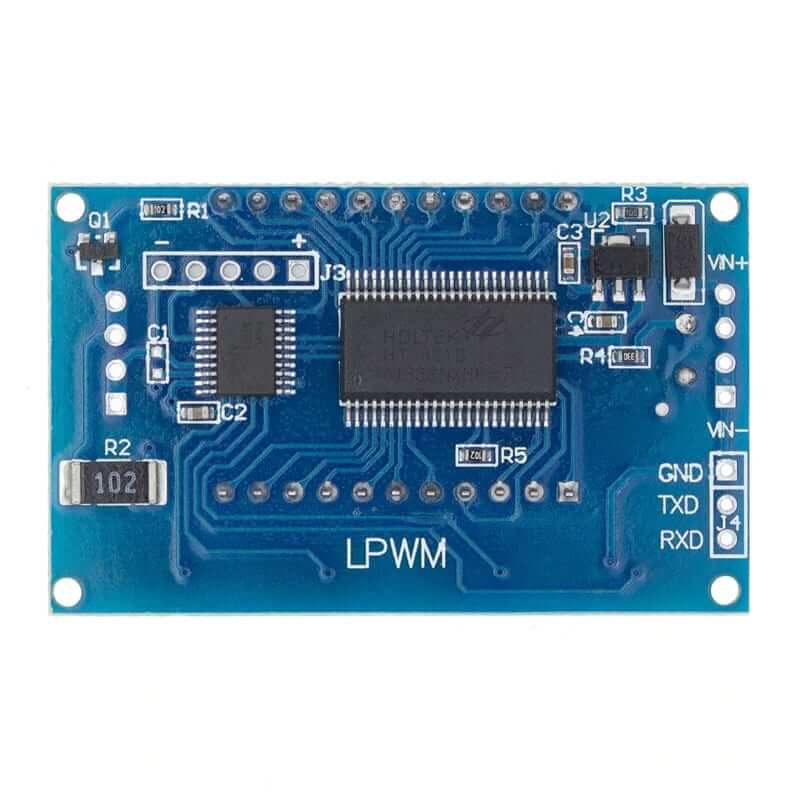

- Revisa la serigrafía del módulo. Normalmente, los pines están marcados como:
- VCC o + (positivo de alimentación)
- GND o – (tierra)
- OUT (salida de señal PWM)
- Conecta una fuente de alimentación adecuada al módulo 3.3 a 30 VDC. Asegúrate de respetar la polaridad.
2. Encendido y configuración inicial
- Una vez alimentado, la pantalla LCD debe encenderse mostrando los parámetros actuales: frecuencia, ciclo de trabajo (duty cycle), etc.
- Usa los botones del módulo (por lo general etiquetados como “SET”, “+”, “–”) para:
- Cambiar entre los modos de ajuste (frecuencia, ciclo de trabajo, pulso).
- Aumentar o disminuir los valores según necesites.
- Algunos módulos tienen un encoder rotatorio en lugar de botones.
3. Selecciona una frecuencia de prueba
- Ajusta una frecuencia de salida inicial, por ejemplo:
- 1 kHz (1000 Hz) si vas a probar un motor o LED.
- 10 kHz – 50 kHz para pruebas con componentes que requieren señal más rápida.
- Ajusta el duty cycle (porcentaje de encendido) en 10%, 50%, 90%, etc., para ver su efecto en la carga.
4. Conecta una carga de prueba
- Para LED: Conecta el ánodo del LED a la salida PWM, y el cátodo a GND con una resistencia limitadora de corriente (por ejemplo, 220Ω). Verás que el brillo cambia según el duty cycle.
- Para motor DC: Conecta un pequeño motor entre la salida PWM y GND. Cambia el duty cycle para variar la velocidad.
- Para osciloscopio o multímetro: Conecta la punta de prueba a la salida PWM y la tierra a GND para ver la forma de onda o la frecuencia real.
5. Observar resultados
- Con un LED o motor, notarás cómo el comportamiento cambia al modificar la frecuencia o el duty cycle.
- Con un osciloscopio, podrás visualizar la forma de onda PWM (cuadrada), ver la frecuencia exacta y la duración del pulso.
- Con un multímetro, puedes verificar la frecuencia (si tu multímetro lo permite).
6. Pruebas adicionales
- Puedes hacer pruebas con distintas cargas: transistores, servomotores, controladores de velocidad, etc.
- También puedes verificar la estabilidad de la señal a diferentes frecuencias.
