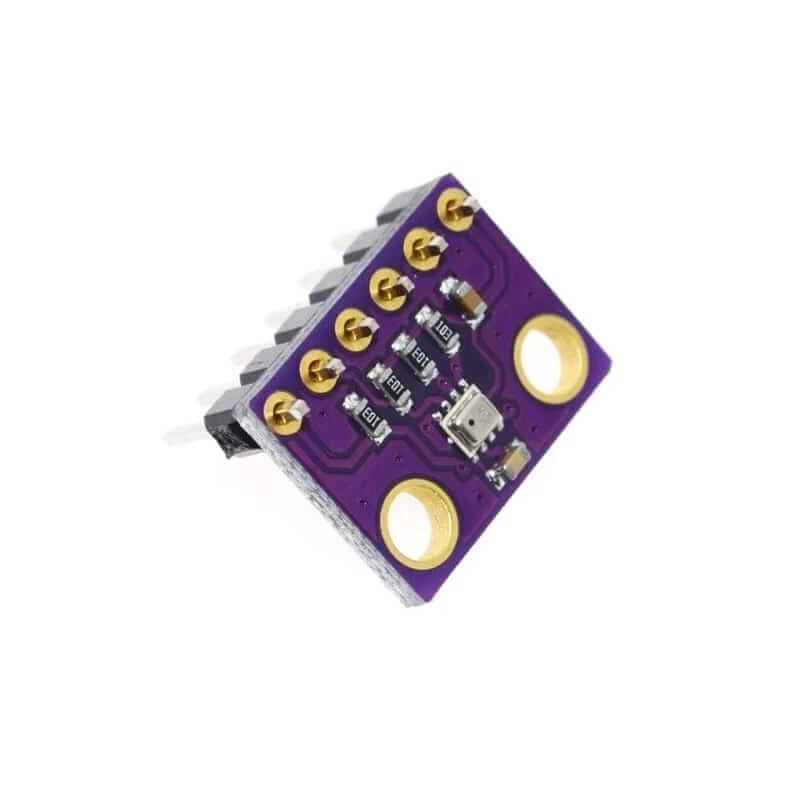

Sensor de Presion Atmosferica BME280-3.3

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tensión de funcionamiento: 1.8 V a 3.3 V
• Presión: 300 a 1100 hPa
• Temperatura: -40°C a 85°C
• Humedad Relativa: 0-100% RH
• Dispositivo base: BME – 280
• Interfaces: I2C (Hasta 3.4 Mhz) y SPI (Hasta 10 Mhz)

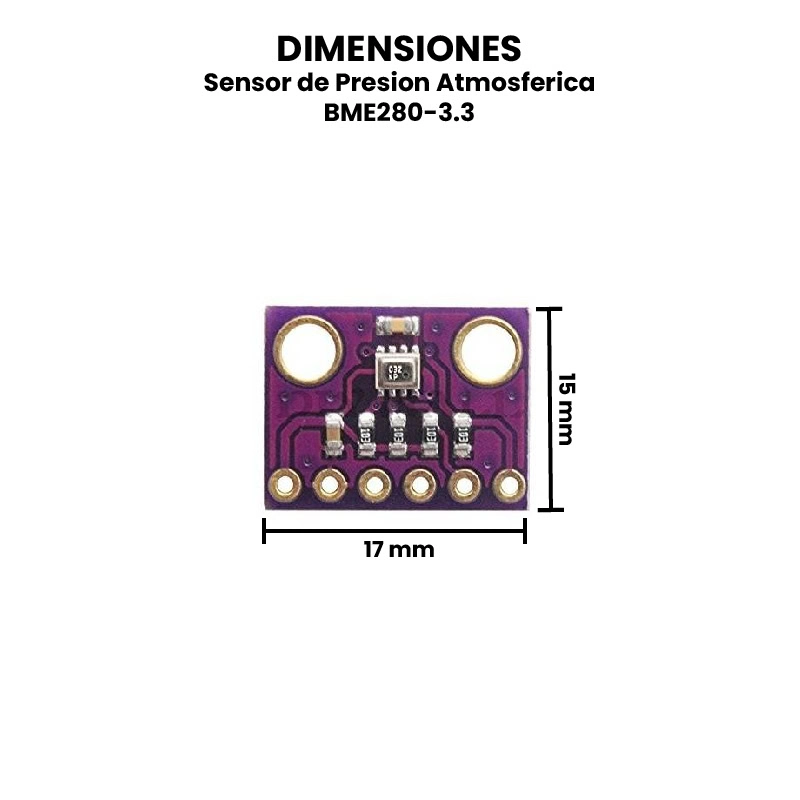

• Dimensiones: 11.6 x 15.6 x 2.4 mm
• Peso: 0.90 gramos

DOCUMENTACIÓN Y RECURSOS

• Datasheet BME280

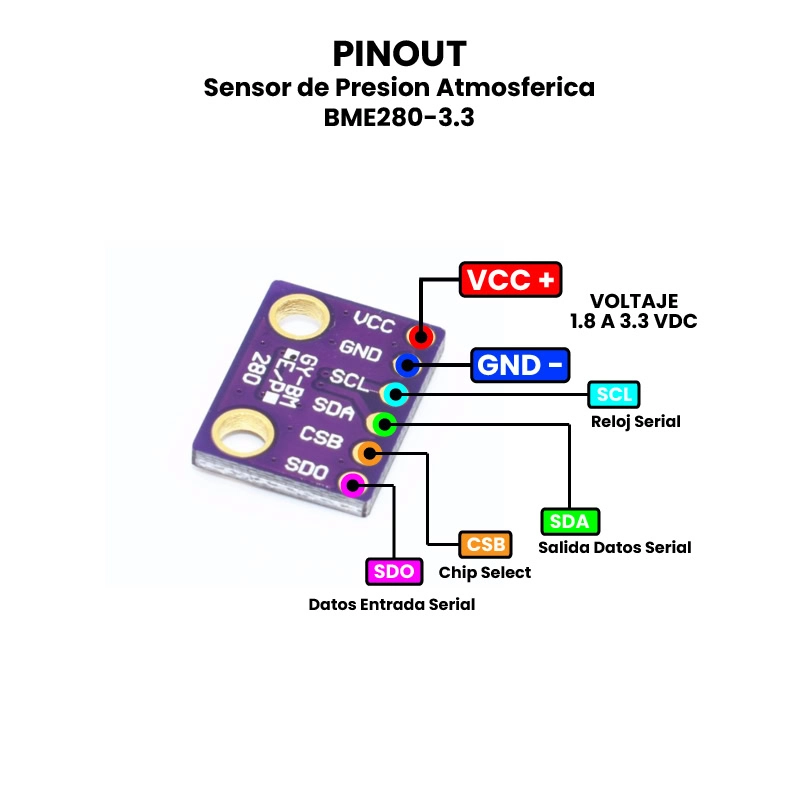

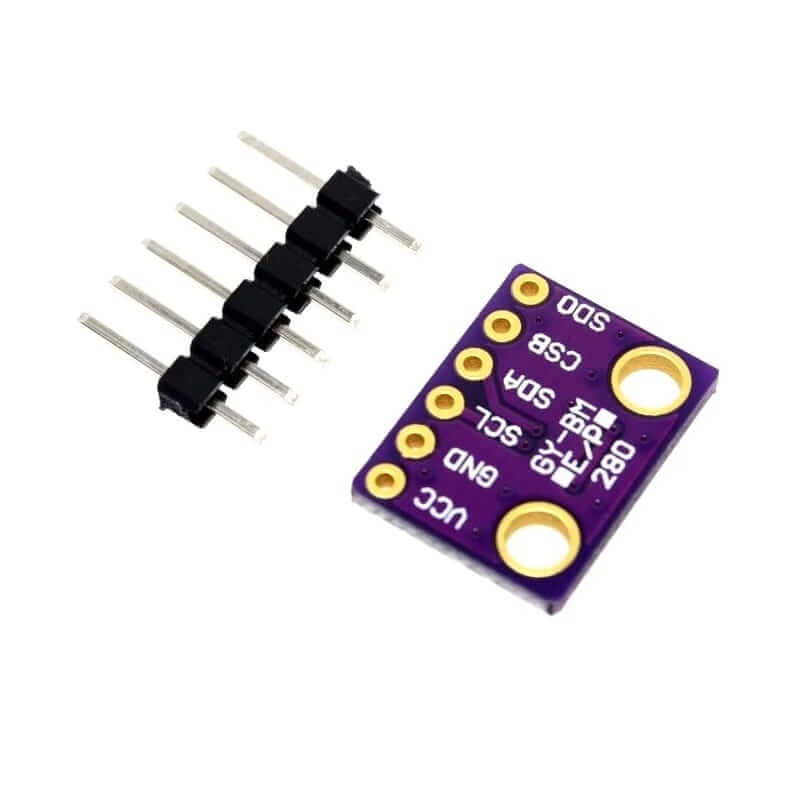

• Pinout
• Librerías
  • Para Arduino – cactus-io-BME280-SPI
  • Adafruit BME280 Library
  • Adafruit Sensor Master

INFORMACIÓN ADICIONAL

¿Cómo utilizar el BME280 con Arduino Uno?

Este sensor BME280-3.3 presenta alta precisión y una buena linealidad en sus mediciones. Así pues, este chip se encuentra montado en un módulo para simplificar su conexión a un microcontrolador. Para la comunicación solo debe conectarlo directamente a través de I2C (SDA y SCL) o SPI.

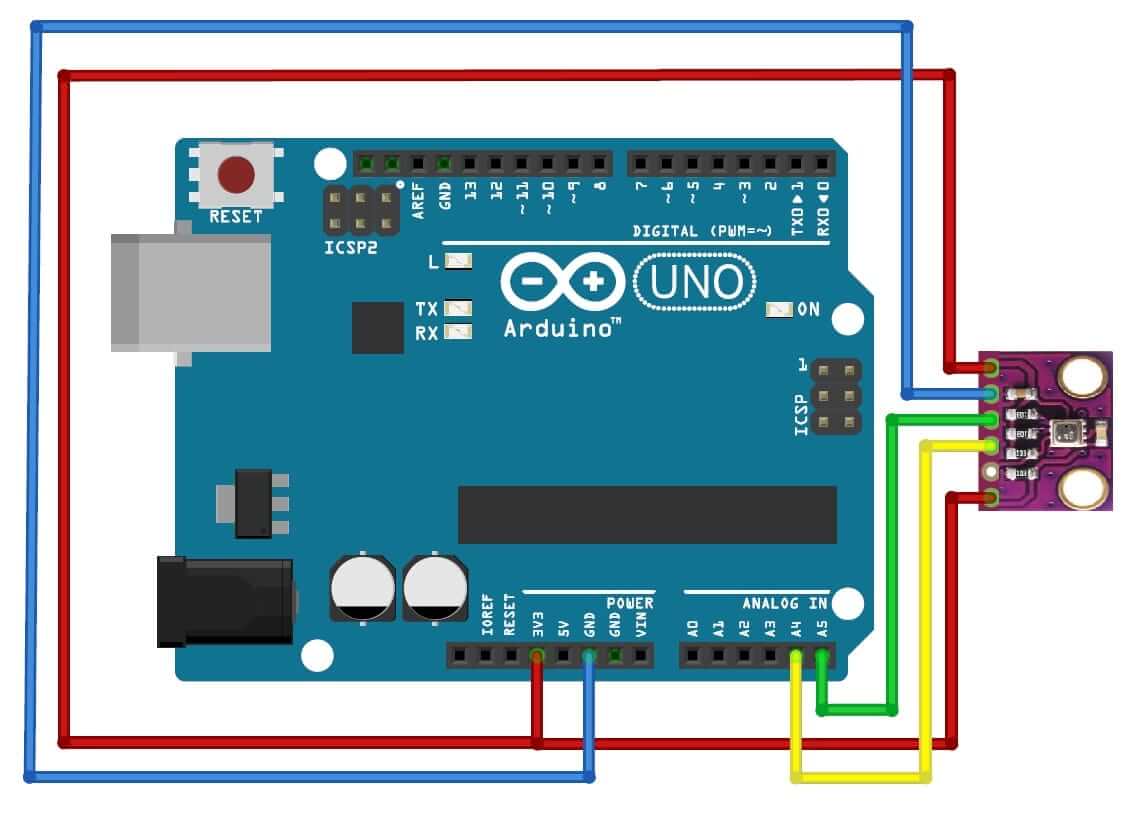

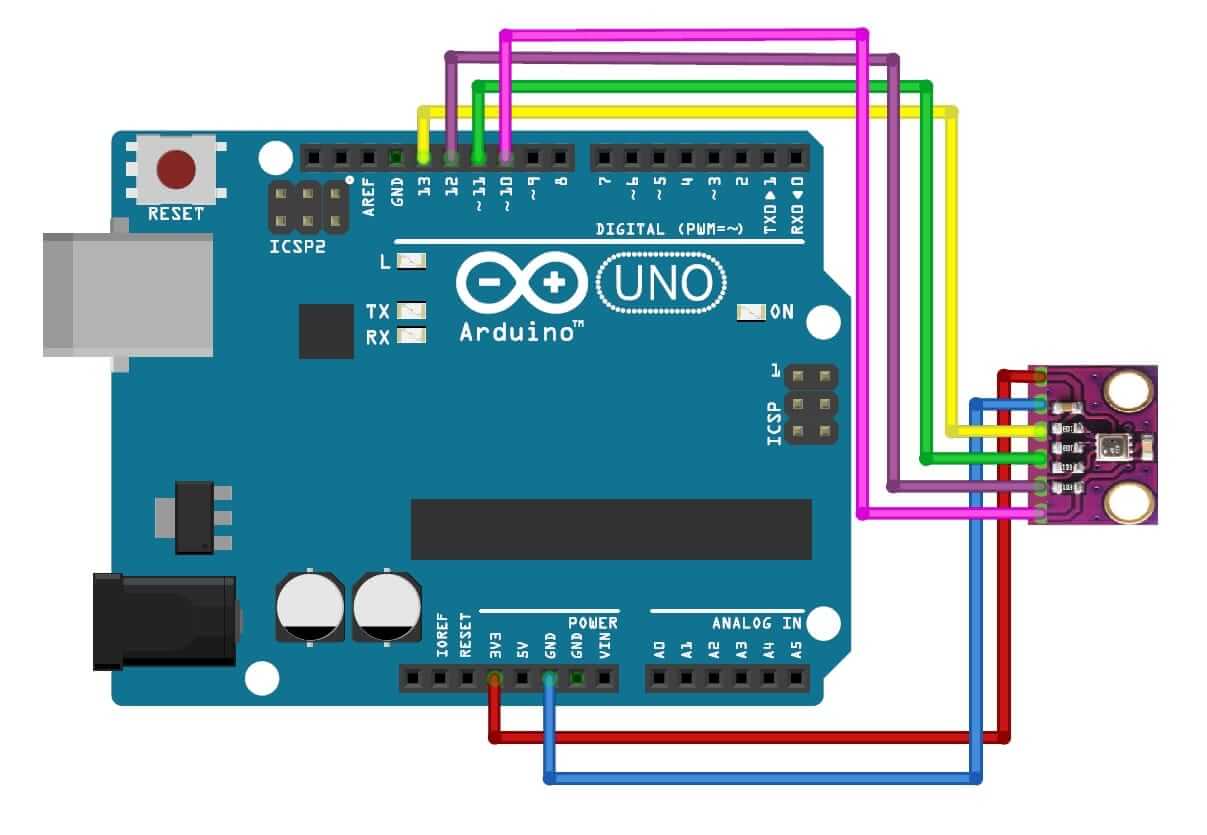

Para utilizar el BME280 con un Arduino Uno y obtener valores de Temperatura, Humedad y Presión podrás hacer 2 tipos de comunicación ya sea por SPI y I2C, los diagramas de conexión son las siguientes:

De acuerdo a la necesidad de tu proyecto elige una de estas 2 comunicaciones y realiza las conexiones correspondientes para conectar a otra placa de Arduino o ESP consulta los pines reservados para hacer este tipo de comunicación.

¿Cómo programar el BME280 con Arduino IDE?

Ya que realizaste las conexiones entre la Arduino uno y el sensor lo siguiente será descargar he importar las librerías al Arduino IDE, para hacer funcionar correctamente este sensor hay que utilizar las siguientes librerías:

• Adafruit BME280 Library
• Adafruit Sensor Master

Descárgalas he impórtalas al Arduino IDE, posterior mente selecciona el código de ejemplo llamado “bme280test” que viene incorporado a la librería “Adafruit BME280 Library”, este ejemplo viene configurado para que funcione con una comunicación I2C así que asegúrate de realizar bien las conexiones I2C y llevar el pin llamado SD0 a 3.3V para que este trabajé con la dirección de comunicación 0x77 que esta definida desde la librería, por ultimo carga el código y ejecuta el monitor serie, verifica que tengas seleccionado 9600 baudios.

Para la comunicación SPI tendrás que modificar algunos parámetros del código “bme280test”, comentar la siguiente línea de código:

Adafruit_BME280 bme; // I2C

Y descomentar la siguiente línea de código, quedara de la siguiente manera:

//Adafruit_BME280 bme; // I2C
//Adafruit_BME280 bme(BME_CS); // hardware SPI
Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

ENLACES EXTERNOS

• Tutorial con Arduino
• BMP280 Presión, Temperatura, Altitud con I2C
