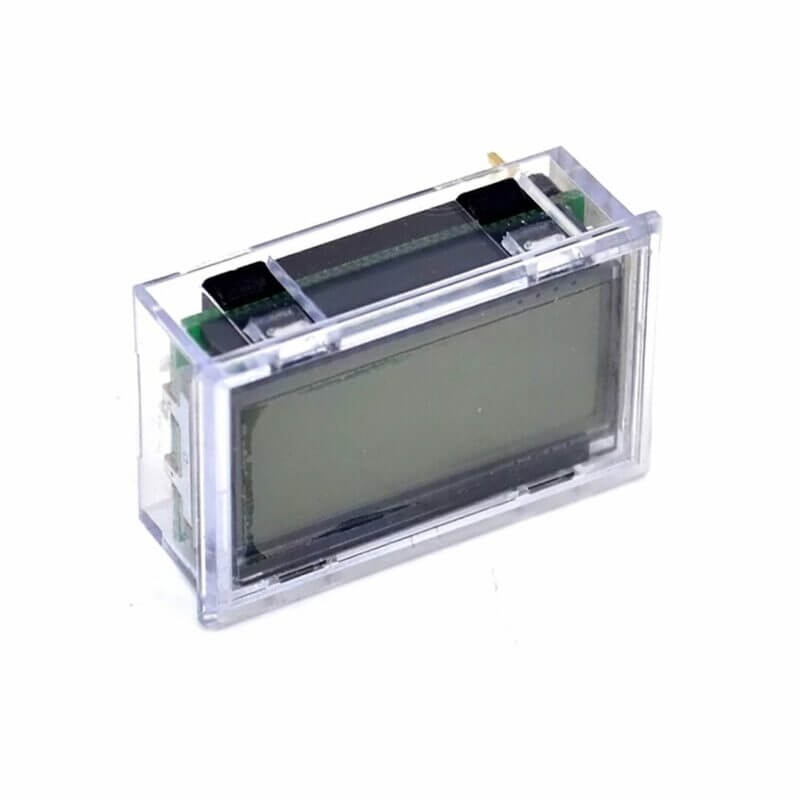

INFORMACIÓN
El EGS002 Módulo Inversor Senoidal SPWM LCD EG8010 + IR2110 es una placa controladora diseñada para la construcción de inversores de corriente capaces de convertir corriente directa (DC) en corriente alterna (AC) de onda senoidal pura. El chip EG8010, genera señales SPWM (Modulación por Ancho de Pulso Senoidal) simulando una onda senoidal mediante pulsos de alta frecuencia, mientras que el driver IR2110 se encarga de amplificar y adaptar estas señales para controlar transistores MOSFET de potencia en una etapa inversora. El módulo incluye una interfaz LCD que permite visualizar parámetros de operación y estados del sistema.
El EGS002 Módulo Inversor Senoidal SPWM LCD EG8010 + IR2110 se utiliza principalmente en la construcción de sistemas de conversión de energía donde se requiere generar corriente alterna de onda senoidal pura a partir de baterías u otras fuentes de corriente directa. Entre sus principales aplicaciones destacan los inversores para sistemas solares fotovoltaicos, respaldos de energía (UPS), sistemas de energía portátil, alimentación de equipos electrónicos sensibles, caravanas y sistemas móviles, así como proyectos de electrónica de potencia y aprendizaje en conversión DC-AC.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Módulo:EGS002 Inversor Senoidal SPWM.
- Chip´s: EG8010 + IR2110.
- Color del PCB: Azul.
- Voltaje de alimentación (VCC): 5 VDC.
- Interfaz de comunicación serial RS23.
- Salida de onda sinusoidal pura.
- Frecuencia: 50Hz / 60Hz.
- Modulación unipolar y bipolar.
- Oscilador de cristal: 12 MHz.
- Protecciones:
- Sobretensión.
- Baja tensión.
- Sobre corriente.
- Función de protección de sobrecalentamiento.
- PWM Frecuencia portadora de 23.4 KHz.
- Pin de modo de arranque suave que establece el tiempo de respuesta de 1S.
- Dimensiones: 61 mm x 32 mm x 2 mm.
- Peso: 24 g.
DOCUMENTACIÓN Y RECURSOS
- Datasheet
- Manual de usuario

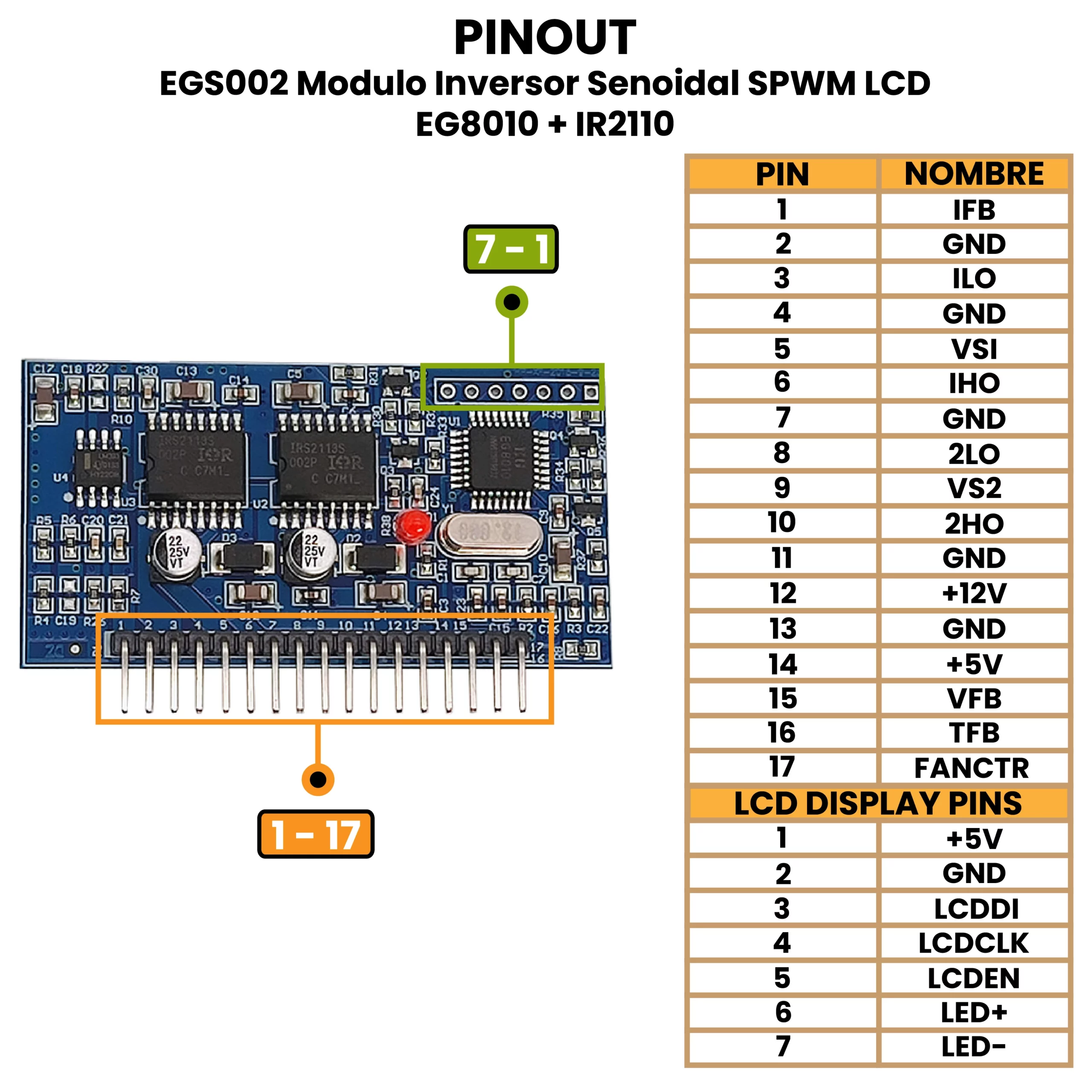

- Pinout

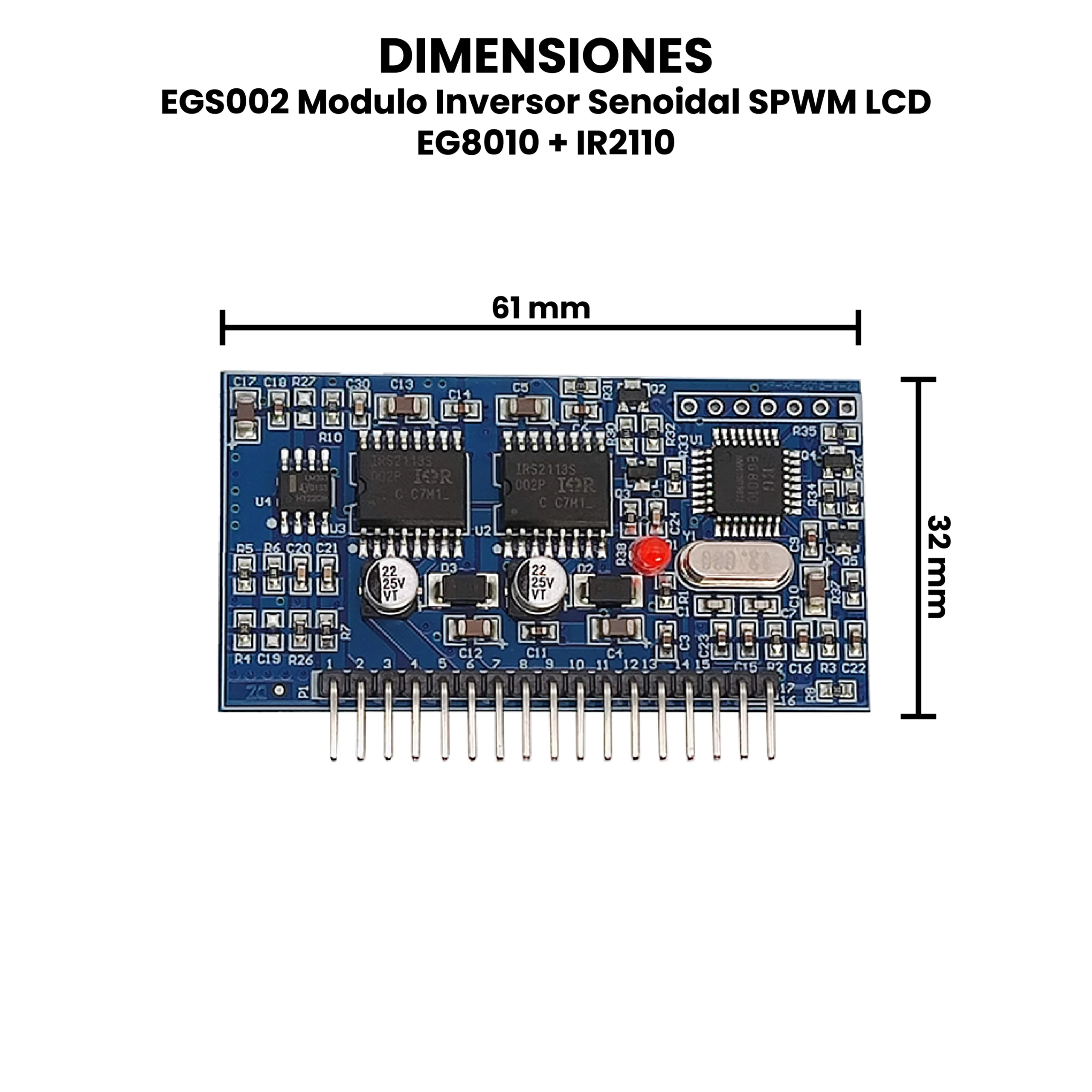

- Dimensiones
INFORMACIÓN ADICIONAL
Recomendaciones de Uso.
- Utilizar una fuente DC estable y adecuada, asegurando que el voltaje de entrada coincida con el diseño del inversor.
- Incorporar disipadores de calor y ventilación forzada en los MOSFET de potencia para evitar sobrecalentamientos durante cargas altas.
- Verificar correctamente las conexiones del driver IR2110, especialmente las tierras (GND) y las alimentaciones, para evitar daños en el módulo.
- Usar MOSFET de buena calidad y con características adecuadas de corriente y voltaje para garantizar una conmutación eficiente y segura.
- Instalar fusibles o protecciones eléctricas en la entrada DC y en la salida AC para prevenir daños ante cortocircuitos o sobrecargas.
- Mantener separadas las pistas o cables de potencia y control, reduciendo interferencias eléctricas y ruido en la señal SPWM.
- Configurar correctamente la frecuencia de salida (50 Hz o 60 Hz) según la red eléctrica o el equipo que se desea alimentar.
- Realizar pruebas iniciales con cargas pequeñas, verificando primero la forma de onda y el voltaje antes de conectar equipos sensibles.
- Evitar operar el inversor sin carga o con cargas inestables durante largos periodos si el diseño no lo contempla.
- Utilizar transformadores adecuados y correctamente dimensionados para obtener una onda senoidal limpia y eficiente.
- Revisar la polaridad antes de energizar el sistema, ya que una conexión incorrecta puede dañar permanentemente el módulo.
- Montar el sistema en una caja aislante y segura, evitando contacto accidental con partes energizadas de alto voltaje.
