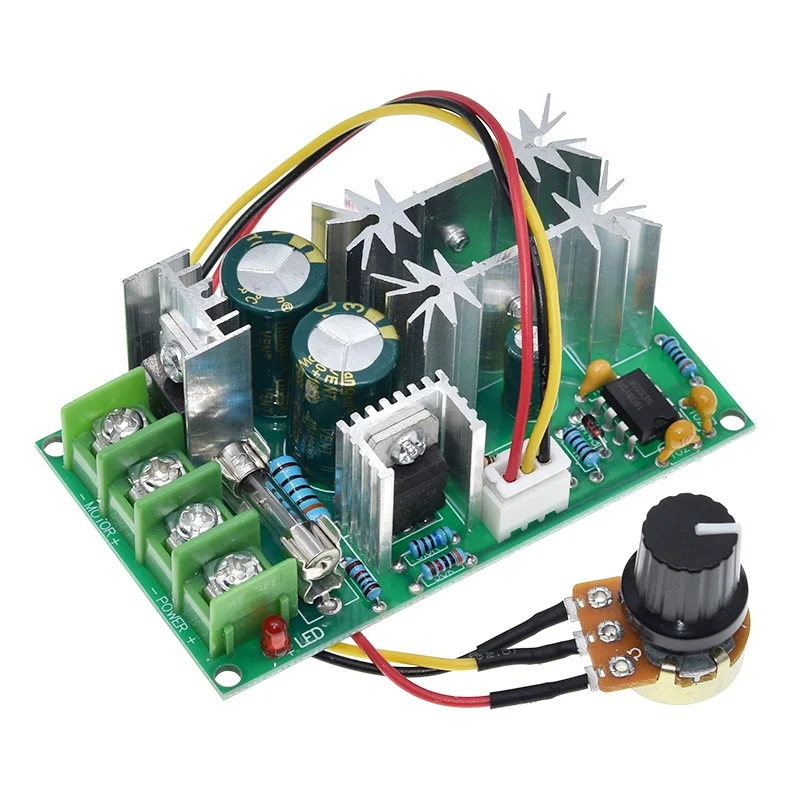

Controlador de Velocidad 10-60V 20A Motor DC PWM

INFORMACIÓN

El controlador de velocidad 10–60V 20A para motor DC PWM es un dispositivo electrónico diseñado para regular la velocidad de motores de corriente directa (DC) mediante la técnica de modulación por ancho de pulso (PWM). Este método funciona variando el ciclo de trabajo (duty cycle) de una señal de conmutación de alta frecuencia, lo que permite controlar cuánta energía se entrega al motor sin pérdidas significativas de potencia ni generación excesiva de calor. Al modificar la duración de los pulsos, se logra un ajuste preciso de la velocidad del motor sin afectar su torque. Este controlador es capaz de manejar motores que operan entre 10 y 60 voltios, con una corriente máxima de 20 amperios, incorpora un potenciómetro para el ajuste manual de la velocidad y puede incluir protecciones contra sobrecorriente y sobrecalentamiento, garantizando un funcionamiento seguro y eficiente.

El controlador de velocidad 10–60V 20A para motor DC PWM es ampliamente utilizado en aplicaciones que requieren el ajuste preciso de la velocidad de motores de corriente directa de mediana o alta potencia. Entre sus usos más comunes se encuentran vehículos eléctricos ligeros, bandas transportadoras, bombas de agua DC, ventiladores industriales, proyectos de robótica móvil, y sistemas de automatización y control de movimiento, donde se necesita modificar la velocidad sin afectar el par motor. Este tipo de controlador utiliza modulación por ancho de pulso (PWM) para variar la energía entregada al motor de forma eficiente, y muchos modelos incluyen un potenciómetro o entrada de control externa. Aunque funciona de manera autónoma, también puede integrarse con tarjetas de desarrollo como Arduino, ESP32, STM32 o Raspberry Pi, conectando una señal PWM desde el microcontrolador para automatizar el control de velocidad, permitiendo así su uso en sistemas inteligentes, IoT o de monitoreo remoto.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Reversible: No.
• Voltaje de entrada: 10 V a 60 V en DC.
• Potencia máxima de salida: 1,200 W.
• Corriente máxima de salida: 20 A.
• Frecuencia PWM: 25 KHz.
• Ciclo de servicio ajustable: 0% – 100%.
• Dimensiones: 75 mm x 45 mm x 30 mm.
• Peso: 73 g.

DOCUMENTACIÓN Y RECURSOS

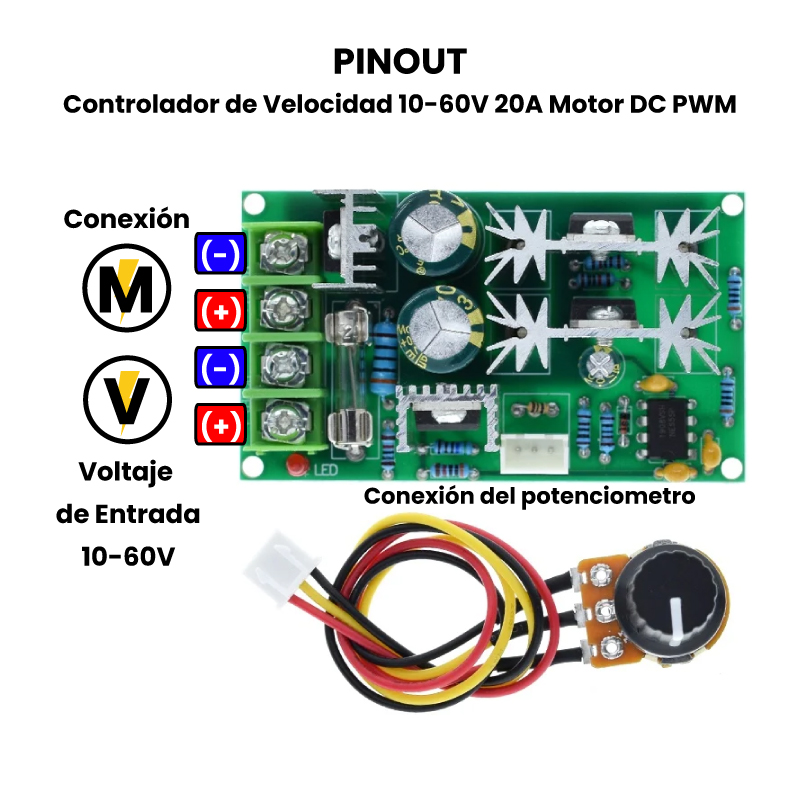

• Pinout

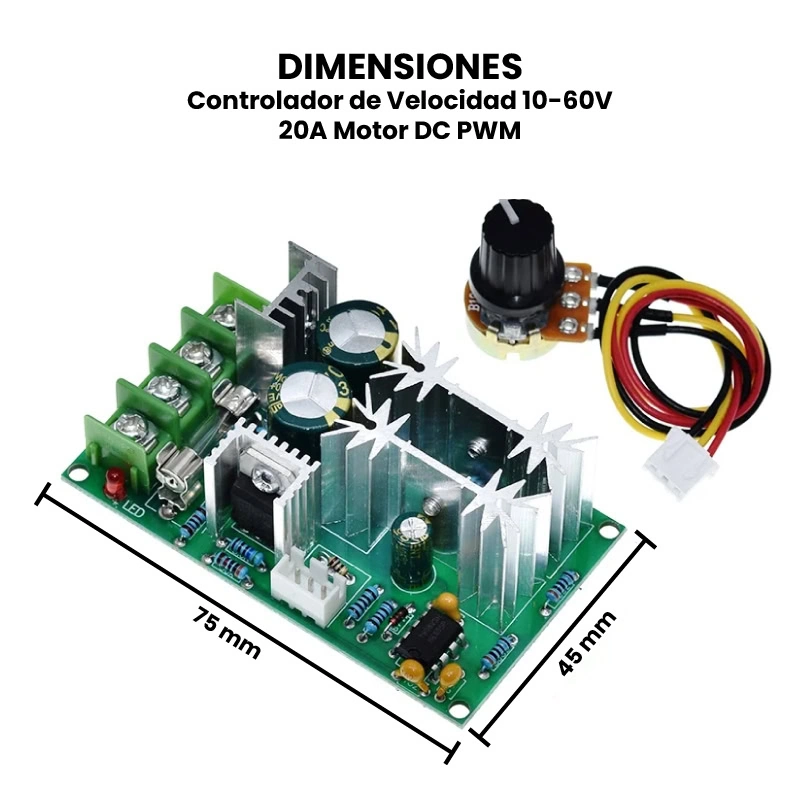

• Dimensiones

INFORMACIÓN ADICIONAL

¿Para qué se utiliza el controlador de velocidad 10 – 60 V 20A?

Este tipo de controladores es ampliamente utilizado en aplicaciones donde se requiere un control preciso de la velocidad, como en sistemas de automatización, robótica, control de motores de vehículos, maquinaria industrial y otras aplicaciones que dependen del control de motores de corriente continua para su funcionamiento eficiente y controlado.
