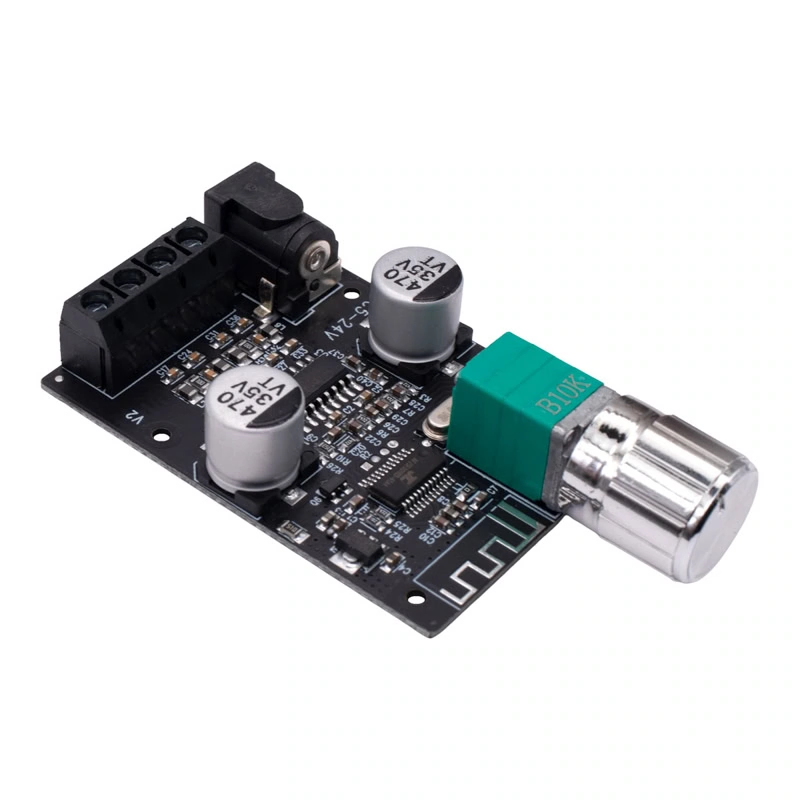

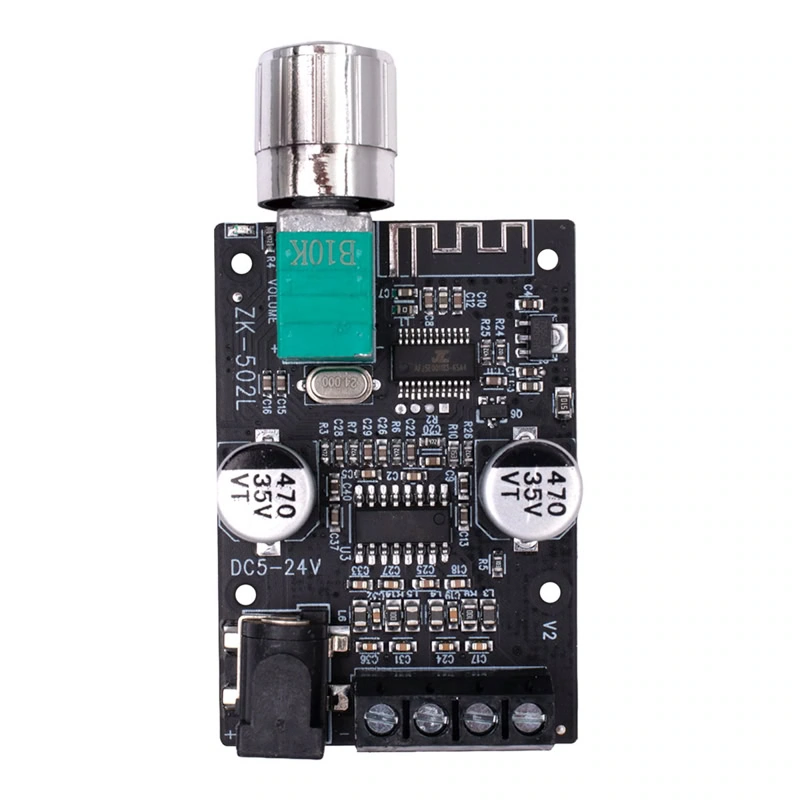

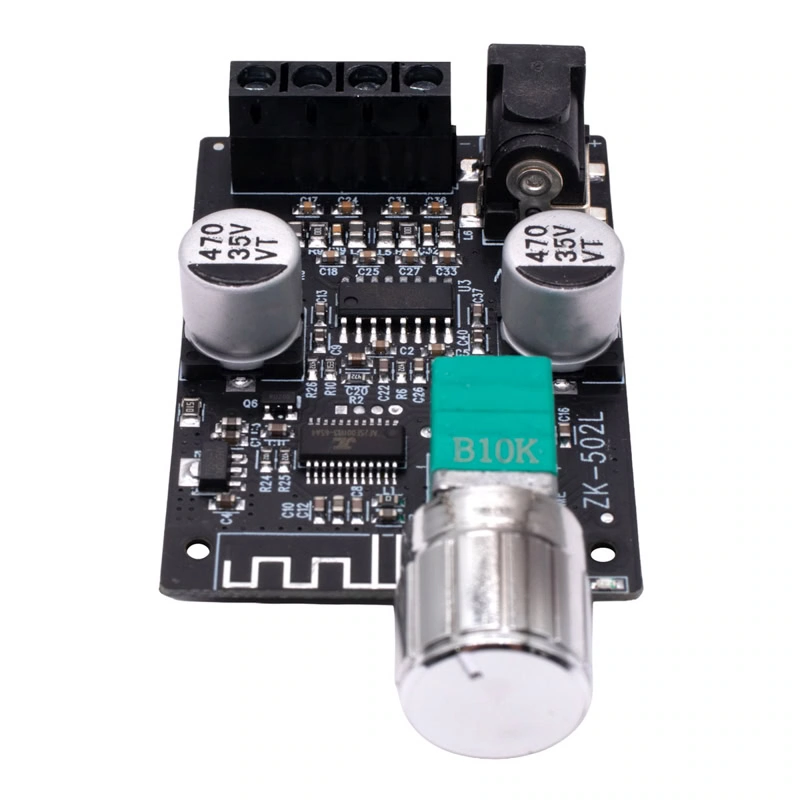

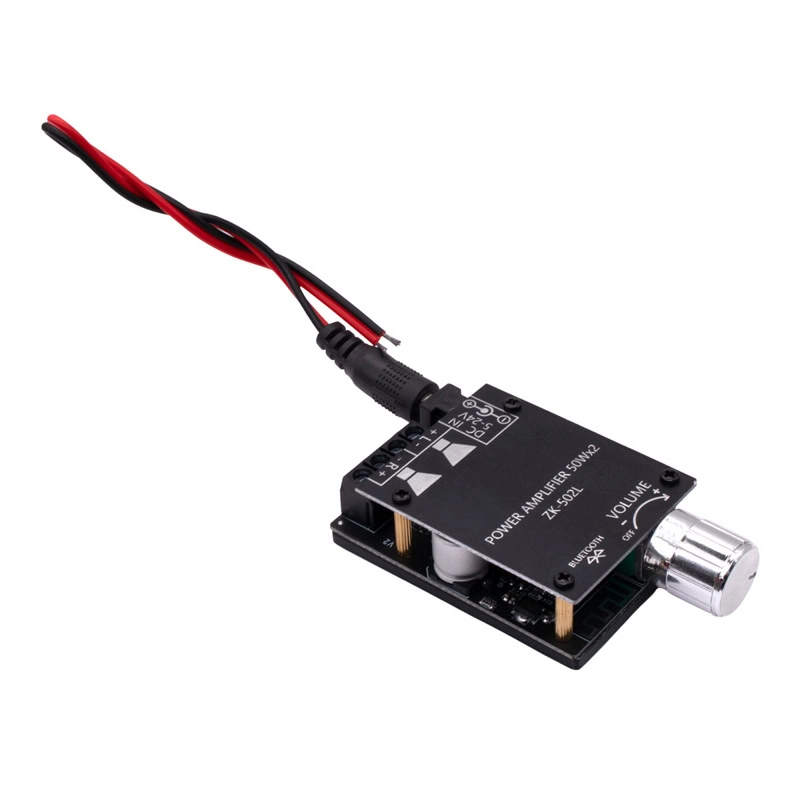

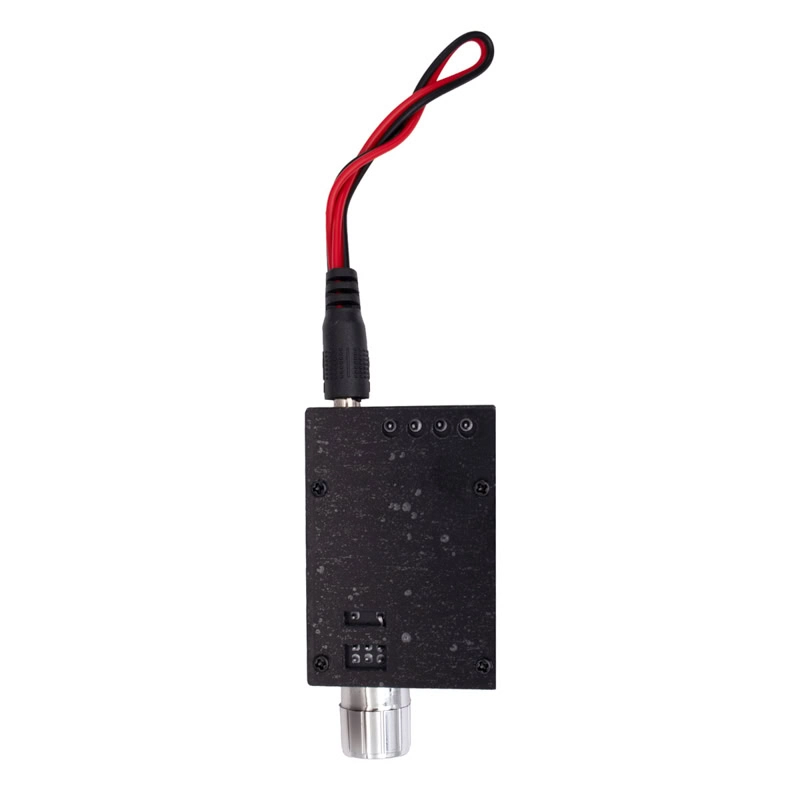

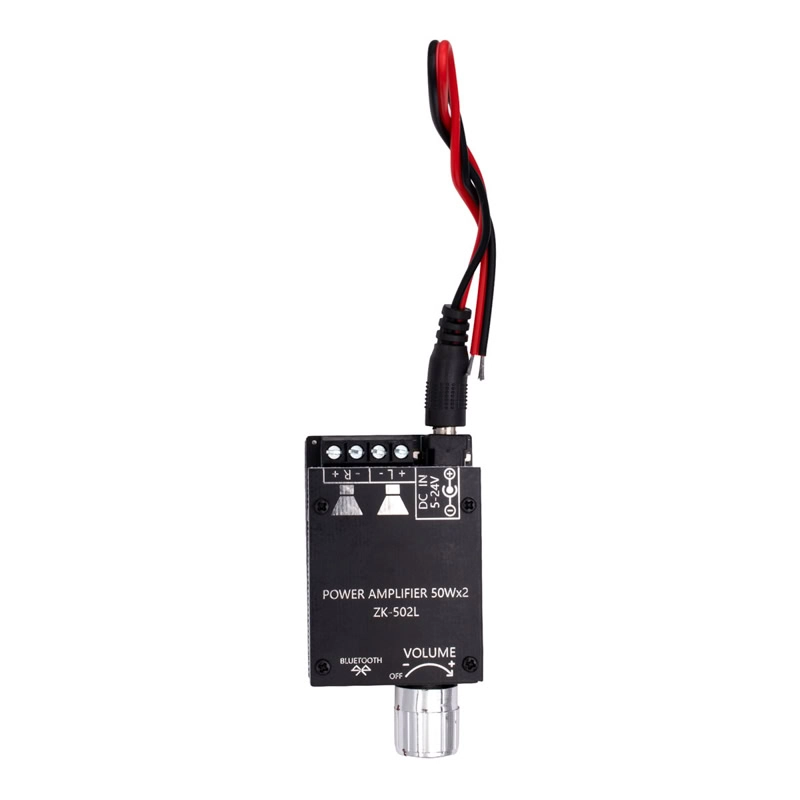

502L Amplificador Bluetooth Estereo 50W

INFORMACIÓN

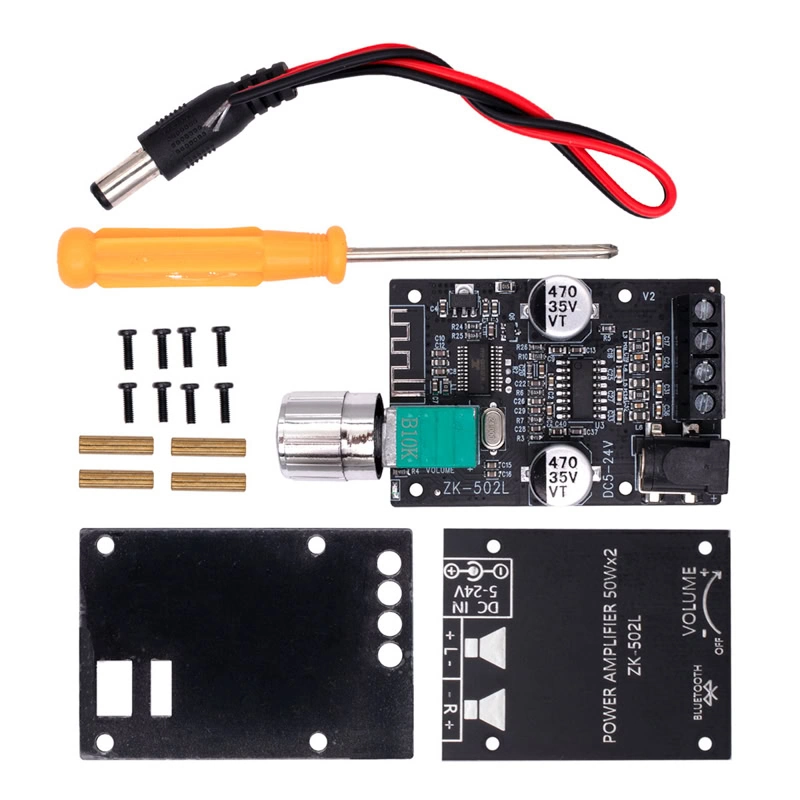

El 502L Amplificador Bluetooth Estéreo 50W es un módulo amplificador de audio compacto que combina recepción inalámbrica por Bluetooth con un amplificador digital de alta eficiencia para mover bocinas pasivas en estéreo. Ópera con fuentes de 5V a 24V DC y puede proporcionar hasta 50W en configuración estéreo (L/R). Incluye:

• 1x Módulo Amplificador.
• 1x Desarmador Cruz.
• 8x Tornillos M2X6 mm.
• 4x Separadores de Latón.
• 1x Perilla.

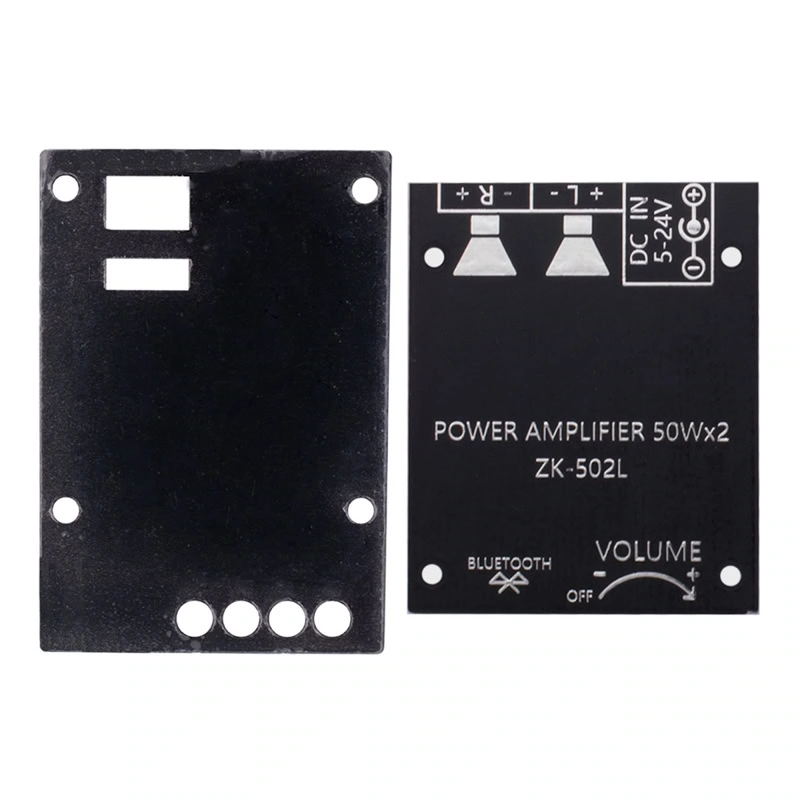

• 2x Placas Protectoras.
• 1x Cable Plug de Alimentación.

El 502L Amplificador Bluetooth Estéreo 50W es muy usado en proyectos de audio compactos donde se busca buen volumen sin gastar mucha energía. Es ideal para bocinas portátiles recargables, altavoces de escritorio, y sistemas de sonido pequeños para habitaciones, oficinas o talleres. También se integra mucho en proyectos DIY con Raspberry Pi o reproductores MP3, creando centros de música caseros con conexión inalámbrica.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ZK – 502L.
• Voltaje de Alimentación: 5 a 24 VDC.
• Entrada de Audio: Bluetooth 5.0.
• Calidad de Audio: Estándar.
• Potencia de Salida: 50 W * 2.
• Salida de Audio: Estéreo 50 W (L/R).
• Altavoces Compatibles: 30 W – 200 W, 4 Ω – 8 Ω.
• Distancia de transmisión Bluetooth: 15 m (sin ningún obstáculo).
• Led: Indicador de Alimentación.
• Protecciones:
  • Sobrecalentamiento.
  • Contra cortocircuitos.
• Voltaje de Potencia:
  • 12 V: 8 Ω Altavoz/12 W (izquierda) + 12 W (derecha), 4 Ω Altavoz/2 W + 20 W.
  • 15 V: 8 Ω/18 W + 18 W, 4 Ω/>30 W + 30 W.
  • 19 V: 8 Ω/32 W + 32 W, 4 Ω/>45 W + 45 W.
  • 24 V: 8 Ω/38 W + 38 W, 4 Ω/>50 W + 50 W.

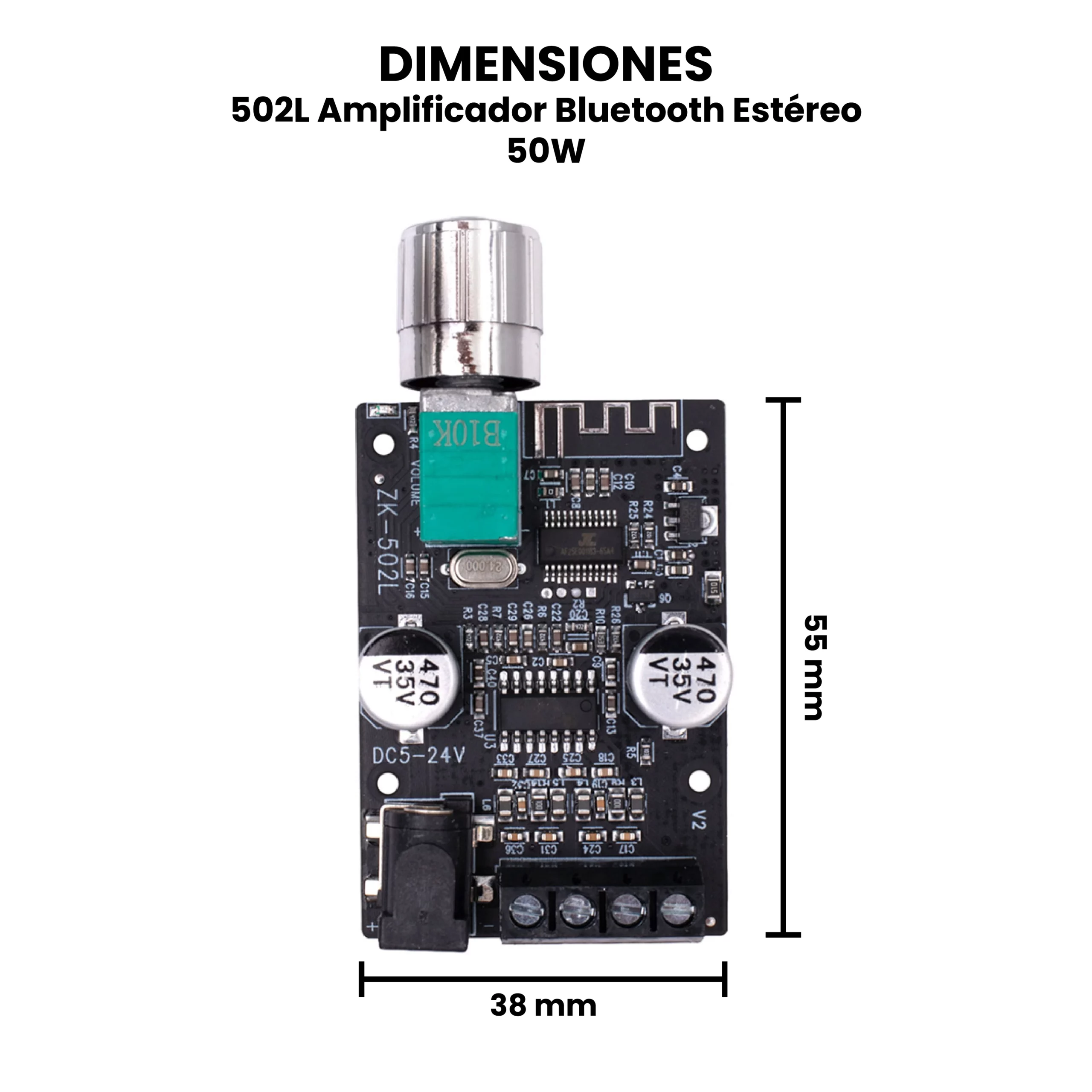

• Dimensiones: 55 mm x 38 mm x 16 mm.
• Peso: 31 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Instrucciones de Operación.

Conecta la placa a un altavoz y enciéndela. Gira la perilla y el LED indicador se iluminará. Activa el Bluetooth de tu teléfono o Raspberry Pi. Se buscará “BT-SPEAKER” y haz clic para conectarlo. Se conectará correctamente con un tono de aviso y ahora podrás reproducir música. El Bluetooth se reconectará automáticamente la próxima vez que enciendas el módulo.

Nota: La placa solo emitirá la potencia adecuada cuando la entrada de audio y el voltaje/corriente de la fuente de alimentación sean suficientes. Cuanto mayor sea el voltaje de la fuente de alimentación, mayor será la potencia de salida. Además, la impedancia del altavoz también modifica la potencia de salida de la placa amplificadora. Ten en cuenta que, con suficiente voltaje y corriente, cuanto mayor sea la impedancia del altavoz en ohmios, menor será la potencia de salida.
