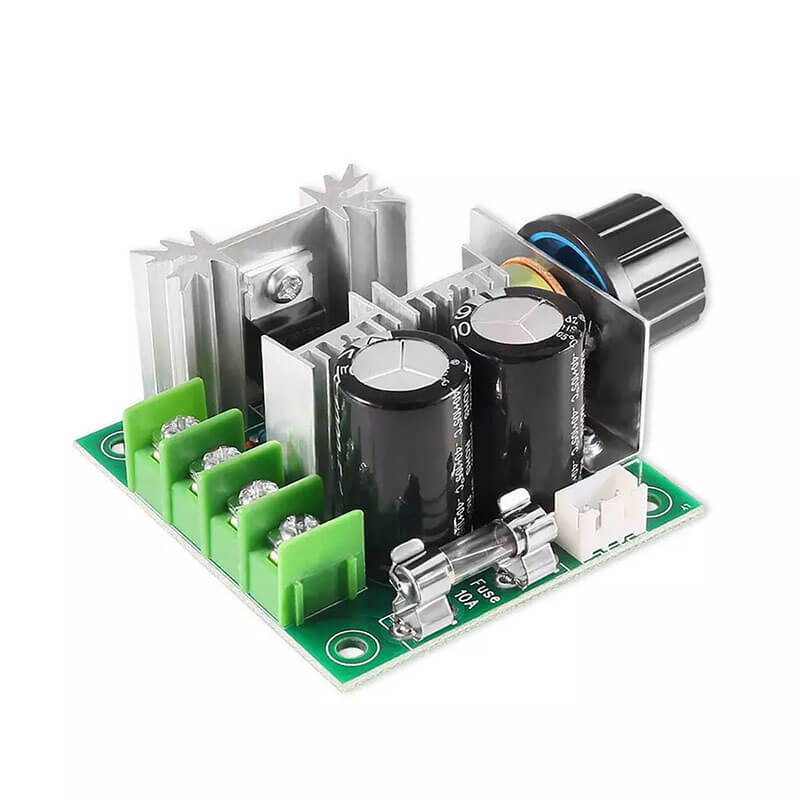

Controlador de Velocidad 12-40V 10A Motor DC PWM

INFORMACIÓN

El Controlador de Velocidad PWM para Motor DC de 12-40V y 10A es un dispositivo electrónico diseñado para regular la velocidad de motores que funcionan con corriente continua (DC), utilizando la técnica de Modulación por Ancho de Pulso (PWM). Este controlador permite ajustar la velocidad de giro del motor en un rango de voltaje entre 12 y 40 voltios, con una corriente máxima de hasta 10 amperios.

El Controlador de Velocidad 12–40V 10A para Motor DC PWM es un módulo electrónico diseñado para regular la velocidad de motores de corriente directa (DC) mediante modulación por ancho de pulso (PWM, por sus siglas en inglés). Este controlador es ampliamente utilizado en robots móviles, vehículos eléctricos, sistemas de ventilación, máquinas CNC, y proyectos de automatización industrial o casera, donde se requiere un ajuste preciso de la velocidad sin pérdida significativa de torque. Gracias a su rango de voltaje y capacidad de corriente (hasta 10 amperios), es ideal para motores de mediano y alto consumo. Es compatible con diversas tarjetas de desarrollo como Arduino, ESP32, STM32, Raspberry Pi, y otros microcontroladores que puedan generar señales PWM, lo que permite integrarlo fácilmente en sistemas embebidos para controlar motores de forma eficiente, silenciosa y precisa.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Controlador de Velocidad.
• Reversible: No.
• Voltaje de entrada: 12 V a 40 V en DC.
• Potencia máxima de salida: 400 W.
• Corriente máxima de salida: 10 A.
• Frecuencia PWM: 13 KHz.
• Ciclo de servicio ajustable: 10% – 100%.
• Dimensiones: 56 mm x 55 mm x 25 mm.
• Peso: 71 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

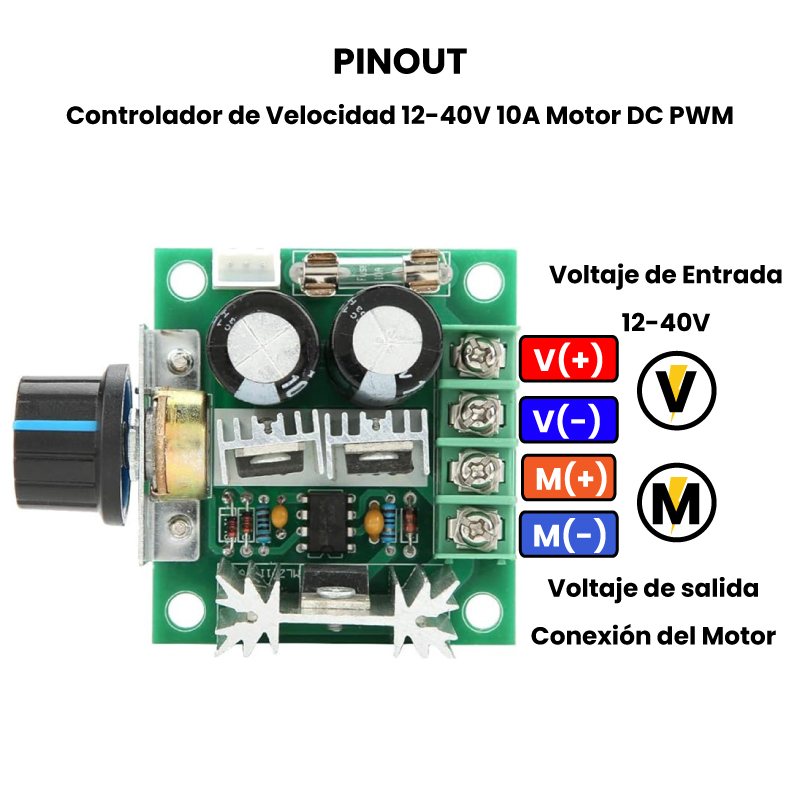

• Pinout

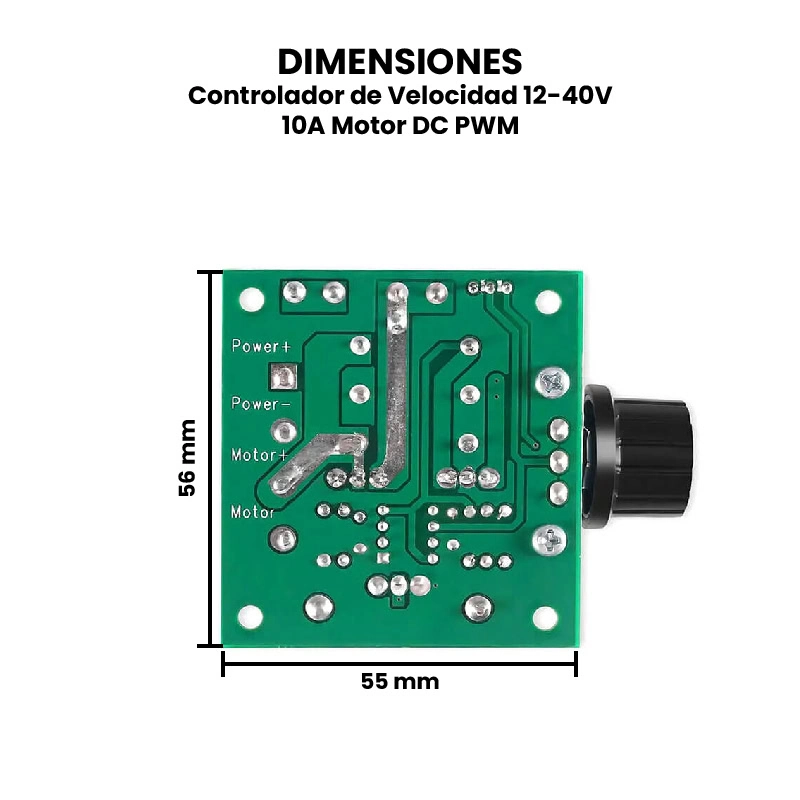

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo se puede probar el Controlador de Velocidad 12-40V 10A Motor DC PWM?

Materiales:

• 1 controlador de velocidad PWM 12–40V 10A.
• 1 fuente de alimentación de corriente continua (DC) entre 12V y 40V.
• 1 motor DC (que trabaje en el mismo rango de voltaje y soporte 10A o menos).
• Multímetro (opcional, para verificar voltajes y corriente).
• Cables con terminales (preferiblemente con caimanes o conectores).
• Destornillador pequeño (para bornes de tornillo, si aplica).

Conexiones Básicas.

• Identifica los terminales del controlador (pueden variar según el modelo, pero en general verás algo así):
  • “IN+” y “IN-“: entrada de energía desde la fuente de alimentación.
  • “M+” y “M-“: salida hacia el motor.
  • Potenciómetro: para ajustar la velocidad (algunos modelos lo traen integrado, otros lo conectan externamente).
• Conecta la fuente de alimentación:
  • Conecta el positivo (+) de la fuente a IN+ del controlador.
  • Conecta el negativo (–) de la fuente a IN- del controlador.
• Conecta el motor DC:
  • Conecta el positivo del motor a M+.
  • Conecta el negativo del motor a M-.
  • Nota: si el motor gira en sentido contrario al esperado, invierte estos dos cables.
• Verifica que el potenciómetro esté en su valor mínimo (gíralo completamente en sentido antihorario).

Prueba de Funcionamiento.

• Enciende la fuente de alimentación y verifica que esté proporcionando el voltaje correcto (ej. 12V, 24V o 36V).
• Gira lentamente el potenciómetro en sentido horario:
  • El motor comenzará a girar a baja velocidad.
  • A medida que giras más el potenciómetro, la velocidad del motor aumentará.
  • Puedes notar el cambio en el sonido del motor y en su velocidad visual.
• Si tienes un multímetro, puedes medir la tensión en los terminales del motor para ver cómo varía con el ajuste del potenciómetro (confirmando la modulación por PWM).

Precauciones Importantes.

• Asegúrate de no exceder la corriente nominal del controlador (10A) ni el voltaje máximo (40V).
• Verifica que el motor no esté bloqueado o forzado durante la prueba, ya que podría sobrecalentar el módulo.
• Si el controlador tiene disipador, asegúrate de que tenga buena ventilación.
• No toques las conexiones mientras el sistema está energizado.
• Si tu módulo tiene entrada para señal PWM externa (desde Arduino, por ejemplo), asegúrate de no conectarla directamente sin nivel de protección o adaptación de voltaje.

Control por Arduino.

Si deseas probar el controlador con una señal PWM externa desde una tarjeta de desarrollo:

• Verifica si el módulo tiene una entrada etiquetada como PWM IN o SIGNAL.
• Genera una señal PWM en el pin correspondiente del Arduino (por ejemplo, pin 9).
• Ajusta el ciclo de trabajo (duty cycle) de la señal PWM en el código para cambiar la velocidad.

Ejemplo de código básico en Arduino:

int pwmPin = 9; // Pin conectado al controlador PWM
void setup() {
  pinMode(pwmPin, OUTPUT);
}
void loop() {
  for (int i = 0; i <= 255; i++) {
    analogWrite(pwmPin, i); // Aumenta velocidad gradualmente
    delay(10);
  }
  for (int i = 255; i >= 0; i--) {
    analogWrite(pwmPin, i); // Disminuye velocidad gradualmente
    delay(10);
  }
}
