BMS 100A 3S/4S/5S Cargador de Baterías

Name: BMS 100A 3S/4S/5S Cargador de Baterías
SKU: 66111
Availability: InStock

Rango de precios: desde $ 90.00 hasta $ 99.00

Celdas

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: BATERÍAS, BMS, ENERGÍA, ENERGÍA, GENERAL, MÓDULOS Etiquetas: 100A, 18650, 26650, 3S, 4S, 5S, Balanciador, bateria, BM3451, bms, carga, cargador, celdas, Consumo, Descarga, energia, Gestión, Li-Ion, litio, protección, sobrecarga, Sobredescarga

Descripción
Información adicional

INFORMACIÓN

El BMS 100A cargador de baterías son módulos diseñados para gestionar eficientemente la carga y descarga de baterías de litio 18650 o 26650. Están disponibles en tres modelos que permiten para cargar paquetes de 3, 4, y 5 baterías:

Cada uno de estos módulos está equipado para manejar corrientes de protección de sobrecarga y sobredescarga de hasta 100A. Es fundamental revisar las especificaciones de cada BMS antes de efectuar la compra, de esta manera podrás seleccionar el que mejor se adapte a tus necesidades.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Baterías compatibles: 18650 o 26650
Sobrecarga y sobredescarga: 100A Máx.
Protección contra cortocircuitos: Si
Función de Balance: Sí
Dimensiones: 66mm x 42mm x 3.9 mm

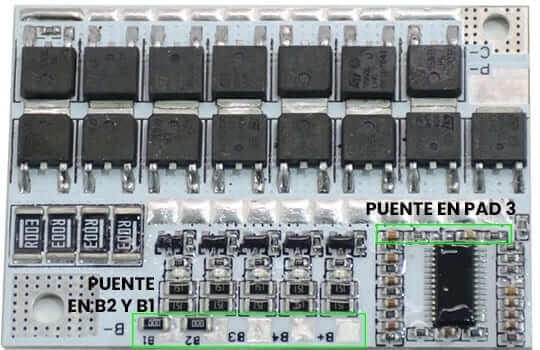

3S BMS Cargador de Baterías

Tensión de Alimentación : 11.1V
Voltaje del cargador: 13V a 13.5V hasta 10A (máximo)
Consumo de corriente: 12 (min.), 18 (típico), 24 (máx.) uA
Voltaje de protección de sobrecarga: 4.21 (min.), 4.25 (típico), 4.29 (máx.) V
Corriente de protección de sobrecarga: 100A
Voltaje de recuperación de sobrecarga: 4.14 (min.), 4.19 (típico), 4.24 (máx.) V
Voltaje de sobredescarga: 2.72 (min.), 2.8 (típico), 2.88 (máx.) V
Corriente de protección de sobredescarga: 100A
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.0 (típico), 3.1 (máx.) V
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.2 (típico), 3.3 (máx.) V
Corriente de carga continua: 0 (min.), 40 (típico), 60(máx.) A

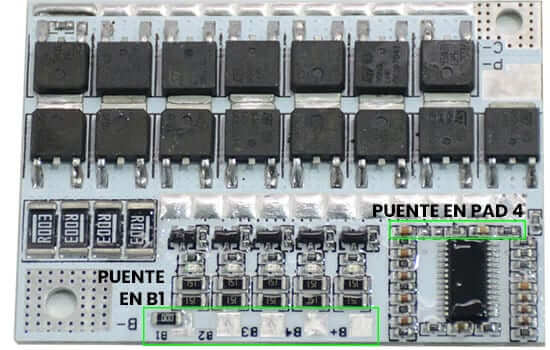

4S BMS Cargador de Baterías

Tensión de Alimentación: 14.8V
Voltaje del cargador: 16.8V a 17V hasta 10A (máximo)
Consumo de corriente: 12 (min.), 18 (típico), 24 (máx.) uA
Voltaje de protección de sobrecarga: 4.21 (min.), 4.25 (típico), 4.29 (máx.) V
Corriente de protección de sobrecarga: 100A
Voltaje de recuperación de sobrecarga: 4.14 (min.), 4.19 (típico), 4.24 (máx.) V
Voltaje de sobredescarga: 2.72 (min.), 2.8 (típico), 2.88 (máx.) V
Corriente de protección de sobredescarga:100A
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.0 (típico), 3.1 (máx.) V
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.2 (típico), 3.3 (máx.) V

Corriente de carga continua: 0 (min.), 40 (típico), 60(máx.) A

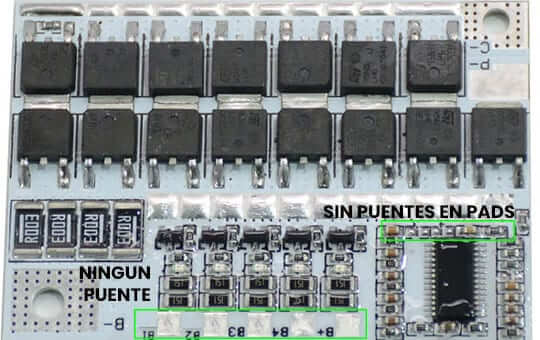

BMS 5S Cargador de Baterías

Tensión de Alimentación: 18.5V
Voltaje del cargador: 21V a 21.5V hasta 10A (máximo)
Consumo de corriente:12 (min.), 18 (típico), 24 (máx.) uA
Voltaje de protección de sobrecarga: 4.21 (min.), 4.25 (típico), 4.29 (máx.) V
Corriente de protección de sobrecarga: 100A
Voltaje de recuperación de sobrecarga: 4.14 (min.), 4.19 (típico), 4.24 (máx.) V
Voltaje de sobredescarga: 2.72 (min.), 2.8 (típico), 2.88 (máx.) V
Corriente de protección de sobredescarga: 100A
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.0 (típico), 3.1 (máx.) V
Voltaje de recuperación de sobredescarga: 2.9 (min.), 3.2 (típico), 3.3 (máx.) V
Corriente de carga continua: 0 (min.), 40 (típico), 60(máx.) A

DOCUMENTACIÓN Y RECURSOS

Dimensiones

Datasheet

MOSFET KND3203B
BM3451

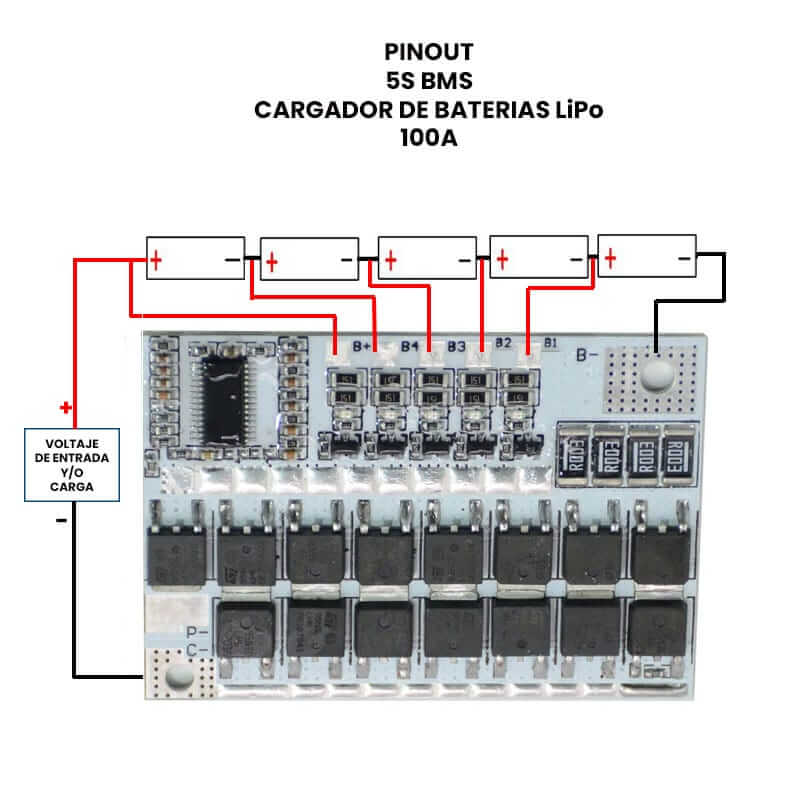

Pinout

3S BMS
4S BMS
5S BMS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Después de activar la protección contra cortocircuito, es capaz de restablecerse automáticamente, es decir, no es necesario conectar la carga para restaurar el trabajo (como se hace, en otros controladores similares)
Adecuar con un termostato la protección por disipación de la temperatura
Para activar el circuito necesitas conectar el cargador.
Se recomienda montar sobre un disipador de calor, para aprovechar las características del producto.
La línea B y C debe conectarse con cables gruesos y asegurarse de que las almohadillas están soldadas correctamente con los terminales positivos y negativos del equipo correspondiente.
Esta placa protectora no se puede utilizar para baterías de fosfato de hierro de litio. La placa de protección de batería de litio está estrictamente prohibido ser utilizada en serie.

ENLACES EXTERNOS

Peso	0.0155 kg
Dimensiones	0.01 × 0.01 × 0.01 cm
Celdas	3S, 4S, 5S
TIPO DE MÓDULO:	BALANCEADOR
BATERÍAS COMPATIBLES:	LI-ION & NIMH
CELDAS A CARGAR:	3S, 4S, 5S
