74LS193 TTL Contador Binario Ascendente / Descendente

INFORMACIÓN

El 74LS193 es un circuito integrado (CI) contador binario asincrónico de conteo ascendente/descendente de 4 Bits y de bajo consumo (LS). Pueden interesarte otro tipo de contadores, haz clic Aquí.

El 74LS193 es un contador que va de 0 a 15, este conteo lo hace de manera binaria con ayuda de un pulso de reloj. Si se desea se puede comenzar el conteo desde un valor cualquiera o puede comenzar de forma normal, que es comenzando desde 0.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matricula: SN74LS193
• Familia lógica: LS
• Voltaje de alimentación: 4.25 a 5.25
• Corriente de salida: 8 mA en alto / -400 uA en bajo
• Contador ascendente/descendente
• Número de salidas: 4
• Rango de temperatura de trabajo: 0 ° C a + 70° C
• Número de bits: 4 bits
• Máxima frecuencia de conteo: 32 MHz
• Frecuencia de reloj: 0 a 25 MHz
• Tipo: Through hole
• Peso: 1 g
• Número de pines: 16

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

INFORMACIÓN ADICIONAL

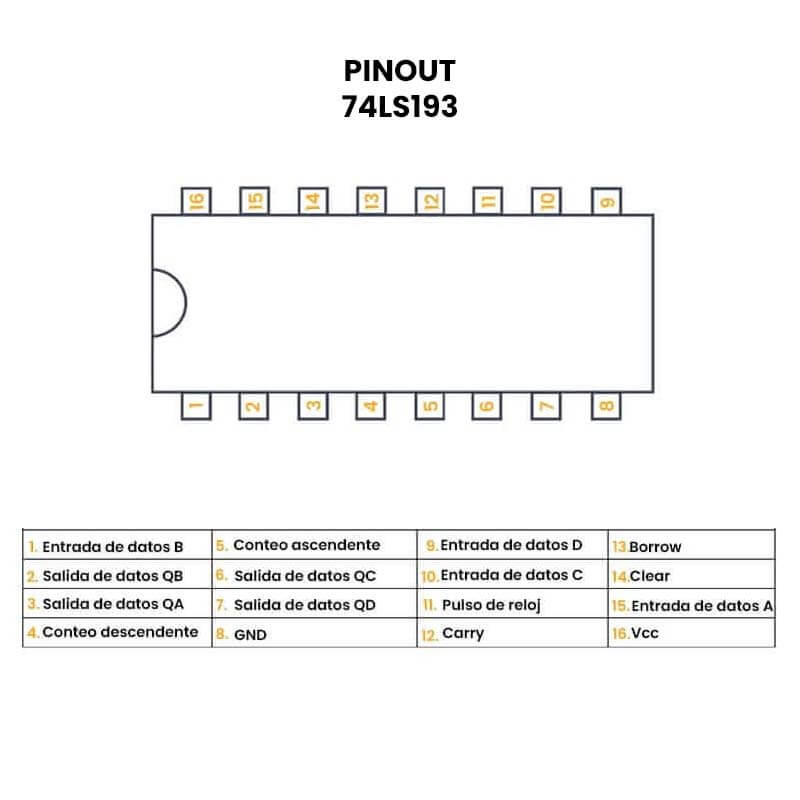

Definición de los pines

• Entrada de datos A, B, C, D (PIN 15, 1, 10, 9): Se puede pre cargar el valor inicial del conteo.
• Conteo descendente (PIN 4): Para hacer conteos descendentes se debe mandar una señal de excitación correspondiente (pin 4), cada que reciba un pulso alto, este hará el cambio.
• Conteo ascendente (PIN 5 ): Para hacer conteos ascendentes se debe mandar una señal excitación correspondiente (pin 5), cada que reciba un pulso alto, este hará el cambio.
• Salida de datos QA, QB, QC, QD (PIN 3, 2, 6, 7): Salida de datos. (Para poder visualizar el conteo conectar diodos led con su respectiva resistencia)
• GND (PIN 8): Tierra.
• Load (PIN 11): Aquí se conecta el pulso de reloj.
• Carry (PIN 12): Sirve para conectar otro 74LS192, y seguir el conteo ascendente.
• Borrow (PIN 13): Sirve para conectar otro 74LS192, y seguir el conteo descendente.
• Clear (PIN 14): Reiniciar la cuenta desde el valor que se estableció. (Se recomienda mandar a 0).
• VCC (PIN 16): Alimentación 5Vcc

Si vas a conectar más de un contador, su salida Q del flip flop anterior se debe conectar al siguiente contador 74LS193.
