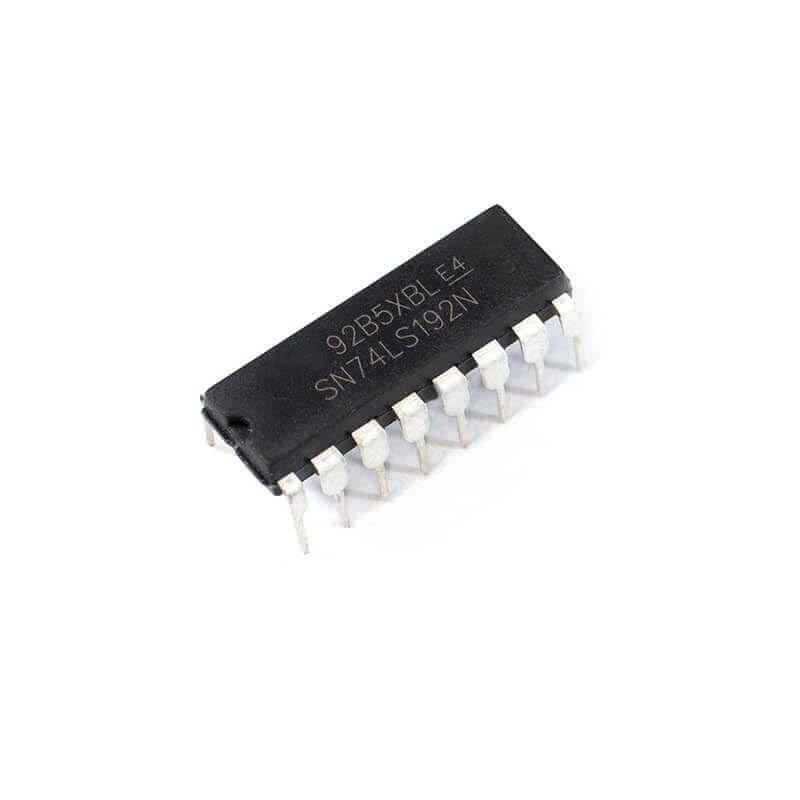

74LS192 TTL Contadores BCD Ascendente/Descendente por Década Reloj Dual

74LS192 TTL Contador BCD Ascendente/Descendiente

Name: 74LS192 TTL Contador BCD Ascendente/Descendiente
SKU: AR1232
Price: 11.00 MXN
Availability: InStock

$11.00

377 disponibles

Pagá en cuotas con Mercado Pago

Tabla de Precios

Cantidad	Precio
1 - 24	$11.00
25 - 99	$8.49
100 - 199	$7.35
200+	$5.79

Total del producto: 11.0

SKU: AR1232 Categoría: Compuertas Etiquetas: 74LS192, 74LS192 TTL, AR1232, Ascendente, Back to School 2024, Componentes Back to School 2024, COMPUERTAS LOGICAS, contador, Contador Binario, CONTADOR DE DECADA, Contadores, Contadores BCD, Descendiente, Descendiente por D?cada, Reloj Dual, ttl

INFORMACIÓN

¿Qué es 74LS192?

El 74LS192 es un circuito integrado (CI) contador binario sincrónico de conteo ascendente y descendente de 4 Bits y de bajo consumo (LS).

¿Para qué sirve 74LS192?

El 74LS192 es un contador ascendente y descendente, es capaz de contar de 0 al 9 esto con ayuda del pulso de reloj. También se puede definir que número inicia el contador, de igual forma se puede agregar más CI 74LS192. para un conteo mayor.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Rango de alimentación: 4.25 Vcc a 5.25 Vcc
Corriente de salida: – 0.4 mA a 16 mA
Disipación: 95 mW
Corriente: 8 mA
Frecuencia de reloj: 0 Hz a 25 Mhz
Temperatura de operación: 0 ° C a 70 ° C
Tecnología: TTL
Encapsulado: DIP
Número de pines: 16 pines

DOCUMENTACIÓN Y RECURSOS

74LS192 Datasheet

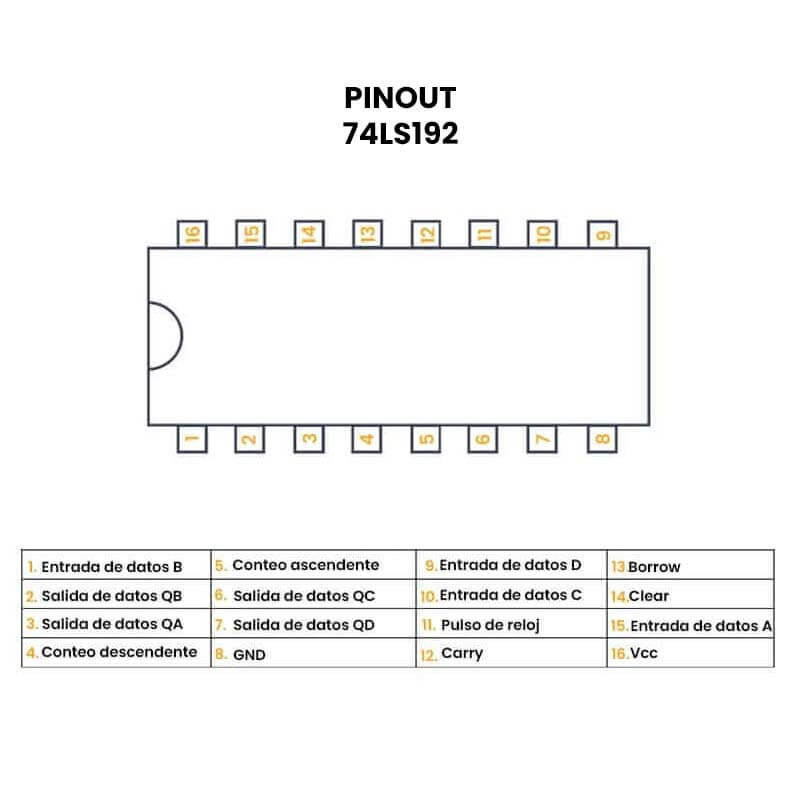

Pinout 74LS192

INFORMACIÓN ADICIONAL

Definición de los pines:

Entrada de datos A, B, C, D (PIN 15, 1, 10, 9): Se puede pre cargar el valor inicial del conteo.
Conteo descendente (PIN 4): Para hacer conteos descendentes se debe mandar una señal de excitación correspondiente (pin 4), cada que reciba un pulso alto, este hará el cambio.
Conteo ascendente (PIN 5 ): Para hacer conteos ascendentes se debe mandar una señal excitación correspondiente (pin 5), cada que reciba un pulso alto, este hará el cambio.
Salida de datos QA, QB, QC, QD (PIN 3, 2, 6, 7): Salida de datos. (Para poder visualizar el conteo conectar diodos led con su respectiva resistencia).
GND (PIN 8): Tierra.
Load (PIN 11): Pulso de reloj,.
Carry (PIN 12): Sirve para conectar otro 74LS192, y seguir el conteo ascendente.
Borrow (PIN 13): Sirve para conectar otro 74LS192, y seguir el conteo descendente.
Clear (PIN 14): Reiniciar la cuenta desde el valor que se estableció. (Se recomienda mandar a 0).
VCC (PIN 16): Alimentación 5Vcc.

Si quieres conectar en cascada este contador, como es sincrónico debe tener conectado el mismo pulso de reloj en cada 74LS192, es decir solo cambian con respecto a una señal de reloj.
