2SC5200 Transistor NPN 230V 15A TO-3PL

$ 34.00

56 disponibles

CANTIDAD	PRECIO
10 piezas	$ 29.30
25 piezas	$ 25.91
35 piezas	$ 23.22

SKU: AR3879 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 15A, 230V, 2SA1943, 2SC3280, 2SC3280-O, 2SC3281, 2SC3281-O, 2SC3856, 2SC4278, 2SC4388, 2SC5200, alta, corriente, NPN, NTE2328, potencia, SPTECH, TO-3PL, Transistor npn

INFORMACIÓN

El 2SC5200 Transistor NPN es un transistor de potencia diseñado para tolerar altas corrientes y disipar mucha potencia; maneja un voltaje colector y emisor con la base abierta de 230V y corrientes en modo continuo IC de 15A . Este transistor tiene como complemento al 2SA1943, el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida push-pull, en amplificadores de audio de alta potencia para mejorar la eficiencia y la calidad del sonido.

El 2SC5200 Transistor NPN es recomendado para etapas de salida de amplificadores de audio de 100W, potencia en audio o sistemas de alta fidelidad y aplicaciones profesionales de sonido. Adicional suele usarse para conmutar dispositivos eléctricos, pudiendo encender y apagar flujos de corriente más grandes. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2SC5200
Encapsulado: TO-3PL
Tipo: NPN
Voltaje:
- VCEO: 230V
- VCBO: 230V
- VEBO : 5V
Corriente:
- IC: 15A
- IB: 1.5A
Disipación total del dispositivo (Pc): 150W
Frecuencia de Transición : 30MHz
Ganancia de corriente continua (hfe): 55 – 160
Montaje: THT

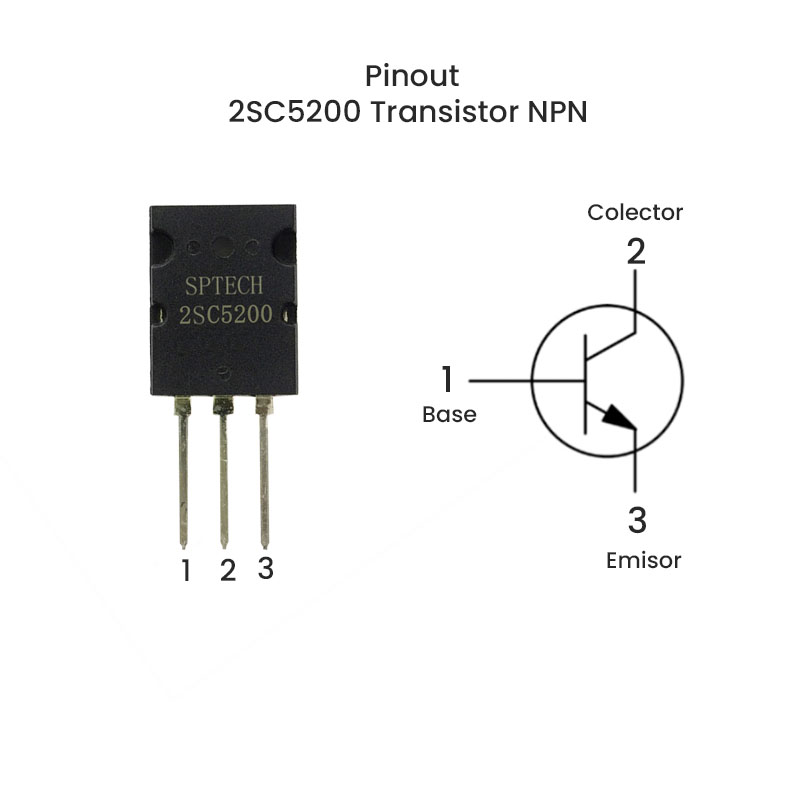

Pines: 3
Temperatura de trabajo: -55°C a 150°C

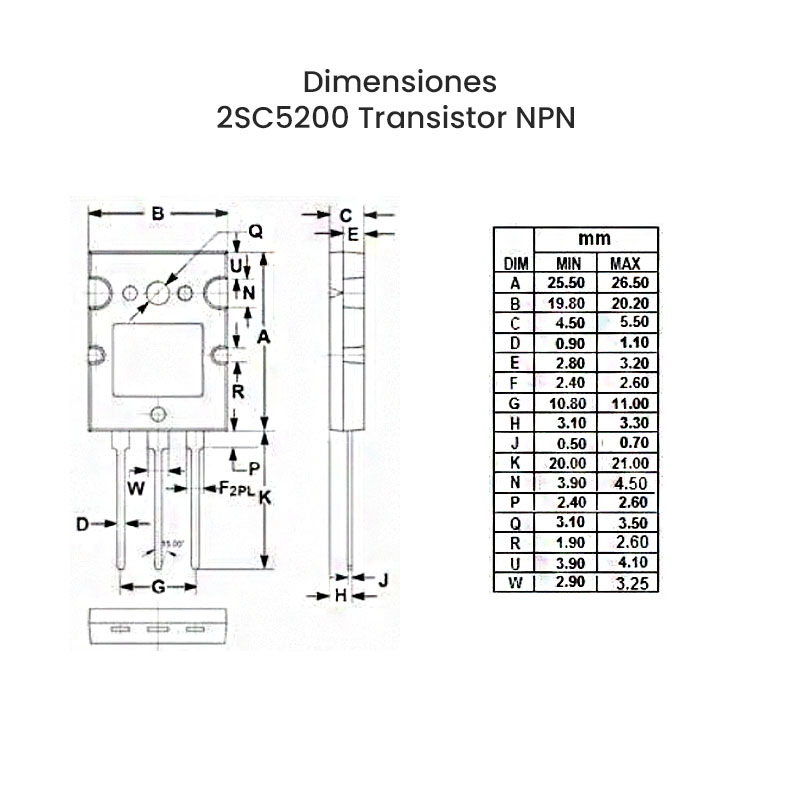

Dimensiones: 10 mm x 46.20 mm
Peso: 9.4g

DOCUMENTACIÓN Y RECURSOS

SUSTITUTO

Similares: NTE2328, 2SC3280, 2SC3280-O, 2SC3281, 2SC3281-O, 2SC3856, 2SC4278, 2SC4388, 2SC5200 y 2SA1943

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuado a sus requerimientos.

INFORMACIÓN ADICIONAL

El 2SC5200 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
La linealidad del h_FE (ganancia de corriente en continua) ayuda a que el transistor mantenga una ganancia constante sobre un rango de corrientes, lo cual es importante para aplicaciones que requieren un comportamiento predecible.
