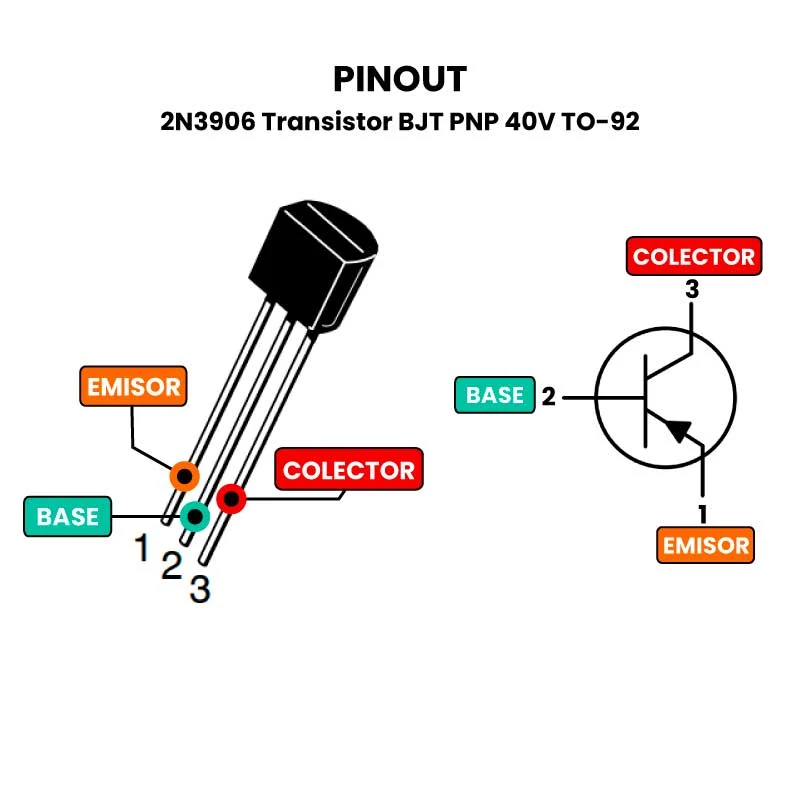

2N3906 Transistor BJT PNP 40V TO-92

El transistor 2N3906 es un dispositivo electrónico de estado sólido de unión bipolar BJT (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “PNP”, formado por dos capas de material tipo “P”, separadas por otra de tipo “N”.

Este transistor es de propósito general y está diseñado para aplicaciones lineales y de conmutación, es utilizado comúnmente como amplificador de media potencia.

¿Cómo funciona el transistor 2N3906?

Funciona como un interruptor o amplificador de baja potencia controlando el flujo de corriente entre el colector y el emisor mediante una pequeña corriente aplicada a la base. Al ser un transistor PNP, requiere que la base tenga un voltaje más negativo que el emisor para permitir el paso de la corriente de forma controlada.

Funcionamiento del circuito

• Control de corriente: Una pequeña corriente en la base puede controlar una corriente mucho mayor que fluye entre el colector y el emisor. Funciona de manera similar a una válvula, donde una pequeña presión (corriente de base) controla un flujo mayor de electricidad (corriente colector-emisor).
• Región de corte: Cuando no hay una corriente adecuada en la base (es decir, el voltaje de la base es menos negativo que el emisor), el transistor no conduce y actúa como un interruptor abierto.
• Región de saturación: Cuando la corriente de base es suficiente, el transistor se satura y permite el máximo flujo de corriente entre colector y emisor, actuando como un interruptor cerrado.
• Región de amplificación: El transistor puede amplificar señales. Una señal de corriente de base pequeña produce una señal de corriente de colector más grande, lo que permite amplificar señales de voltaje o corriente.
