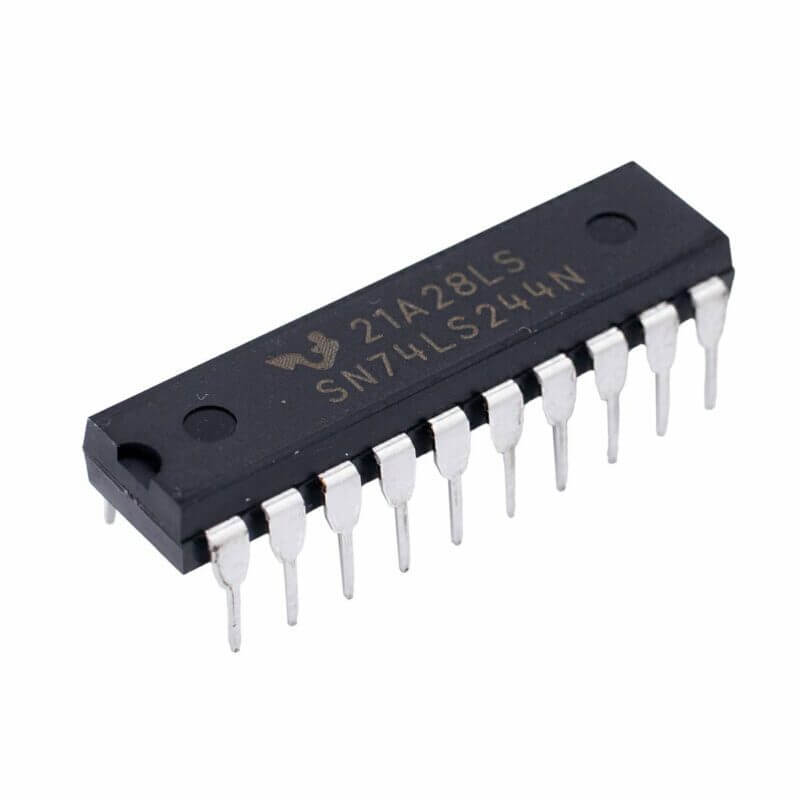

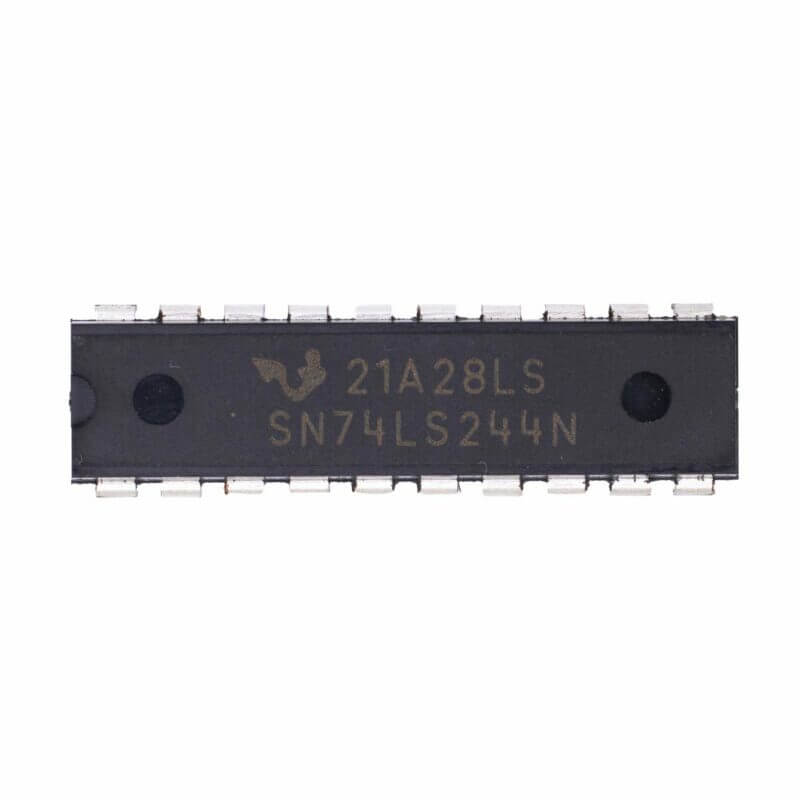

74LS244 Buffer de 8 Entradas Bipolar TTL

INFORMACIÓN

El 74LS244 es un circuito integrado de propósito general con 20 pines que contiene internamente 2 bloques con buffers de 3 estados con salidas no inversoras y una entrada de control. Este circuito está diseñado para mejorar el rendimiento y densidad de los controladores de 3 estados de direcciones de memoria, relojes, o transmisores y receptores orientados en bus en donde el control de salidas o la longitud de pistas en una PCB puede ser una preocupación.

El 74LS244 puede operar con un voltaje de alimentación de 5V y voltajes de entrada de hasta 15V máximo, viene en encapsulado DIP-20.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Número de pines: 20
• Encapsulado: DIP-20
• Voltaje de alimentación: 5V
• Voltaje de entrada de alto nivel: Mínimo 2V
• Voltaje de entrada de bajo nivel: Máximo 0.8V
• Corriente de salida de alto nivel: -15mA
• Corriente de salida de bajo nivel: 24mA
• Entradas PNP
• Dimensiones: 26.92 mm x 7.62 mm x 8.38 mm

DOCUMENTACIÓN Y RECURSOS

• Datasheet

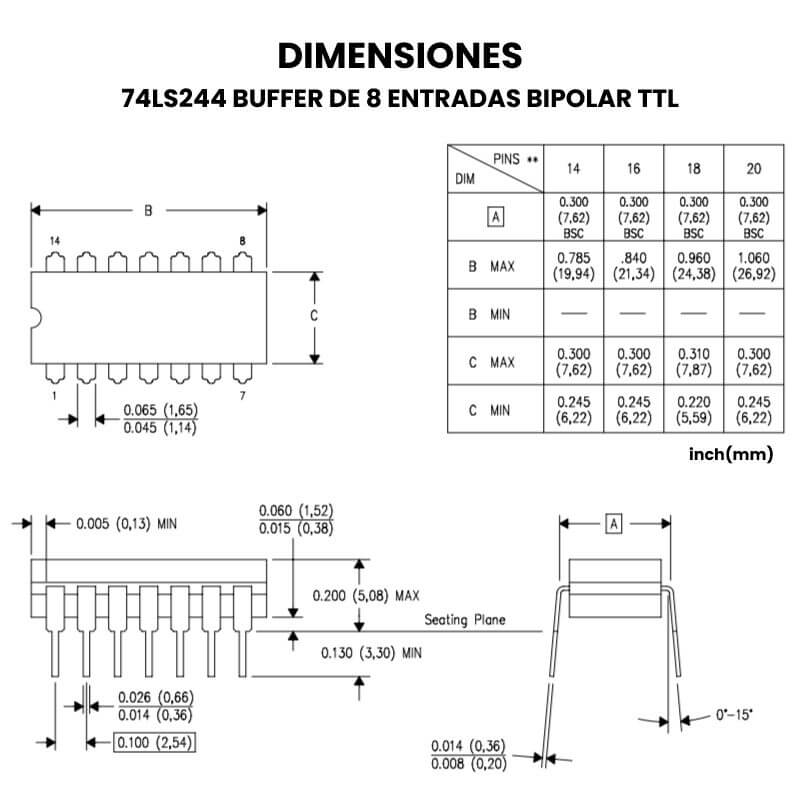

• Dimensiones
• Footprint
• Modelo 3D

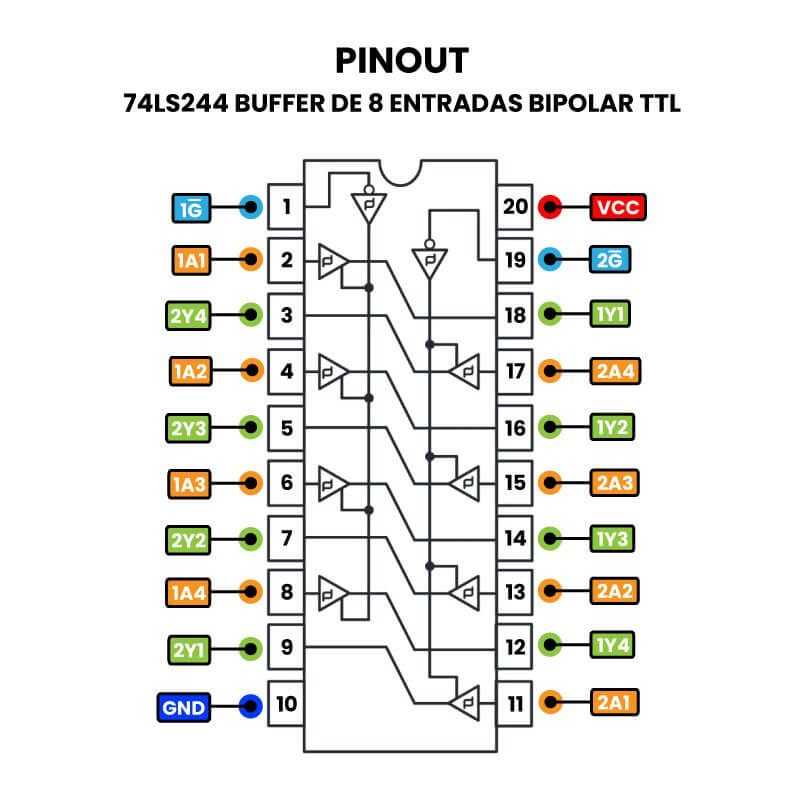

• Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS244?

Este dispositivo se organiza en dos buffers y drivers de 4 bits con una entrada de control de salidas cada uno (G). Cuando G está en estado bajo, el dispositivo deja pasar los datos desde las entradas A a las salidas Y. Cuando G está en estado alto, las salidas se encuentran en estado de alta impedancia. Las entradas se pueden manejar con dispositivos de 3.3V o 5V. Esto permite que el circuito integrado pueda ser usado como un “convertidor” en sistemas mixtos de 3.3V y 5V. Para asegurar el estado de alta impedancia mientras se enciende o apaga el circuito integrado, G debe estar conectado a Vcc a través de un resistor pull up, el valor mínimo de este resistor está determinado por las capacidades de corriente del circuito integrado.
