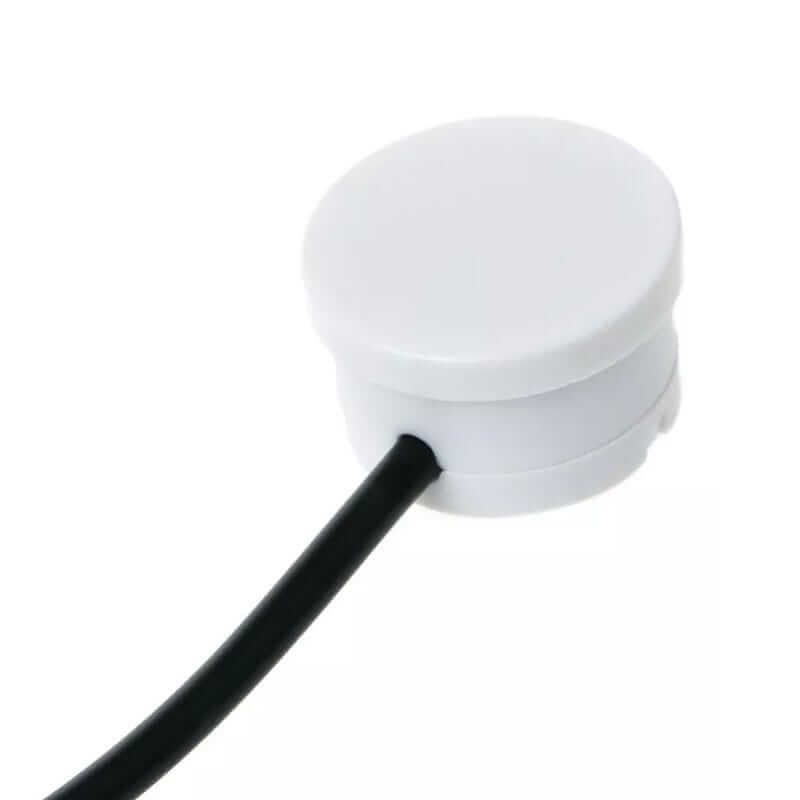

XKC-Y25 Sensor Nivel Liquido Agua Sin Contacto 5-24V

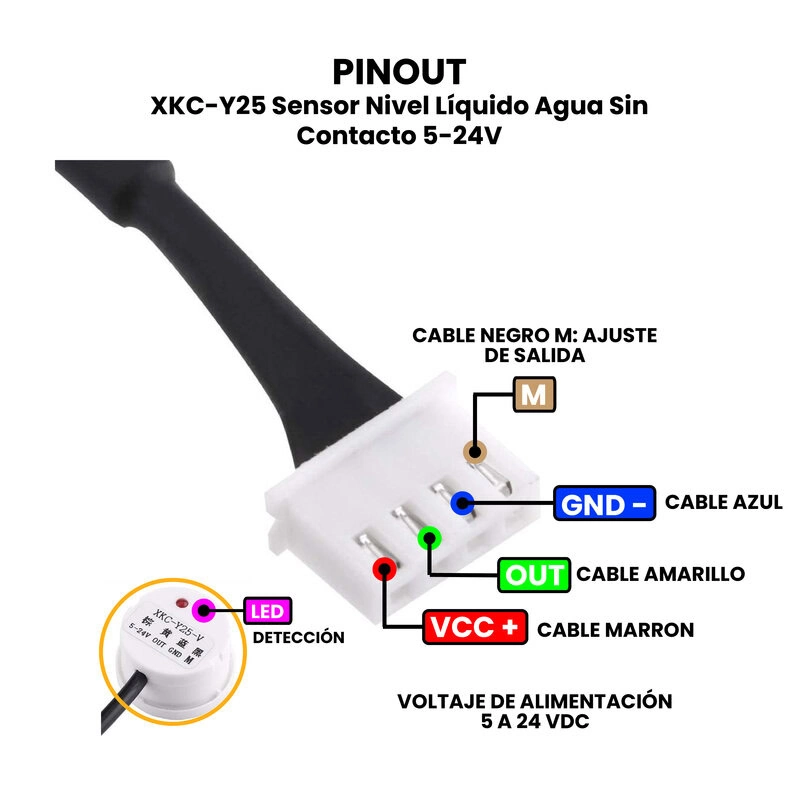

AR1187 - XKC-Y25 Sensor Nivel Líquido Agua Sin Contacto 5-24V PINOUT

XKC-Y25 Sensor Nivel Liquido Agua Sin Contacto 5-24V

$ 154.00

126 disponibles

CANTIDAD	PRECIO
10 piezas	$ 137.89
25 piezas	$ 125.08
35 piezas	$ 114.44

SKU: AR1187 Categorías: FLUIDO, NIVEL DE LIQUIDO & FLOTADORES, SENSORES Etiquetas: 5-24V, ABS, capacitivo, fluido, general, IP67, liquido, nivel, sensor, XKC-Y25

INFORMACIÓN

El XKC-Y25 Sensor de Nivel de Líquido sin Contacto 5-24V es un dispositivo electrónico diseñado para detectar la presencia de líquidos dentro de recipientes sin necesidad de tener contacto directo con el fluido. Su funcionamiento se basa en la detección capacitiva, donde el sensor emite un campo eléctrico a través de la pared del contenedor (vidrio, plástico u otros materiales no metálicos) y, al detectar un cambio en la constante dieléctrica producido por el líquido, envía una señal de salida digital que indica la presencia o ausencia de nivel. Este sistema lo hace seguro, higiénico y confiable, ya que evita la corrosión, contaminación o desgaste ocasionado por el contacto directo con el agua u otros líquidos.

El XKC-Y25 Sensor de Nivel de Líquido sin Contacto 5-24V se emplea en una amplia gama de usos y aplicaciones, como sistemas de llenado automático, dispensadores de agua, electrodomésticos, control de bombas, tanques de almacenamiento, sistemas de riego, acuarios y proyectos de automatización donde se requiere monitorear el nivel de líquido sin riesgo de contaminación. Gracias a su salida digital, es compatible con tarjetas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi, PIC, STM32 y otros microcontroladores, lo que permite integrarlo fácilmente en proyectos de control y monitoreo. Su versatilidad lo convierte en una herramienta ideal para implementar soluciones de medición de nivel seguras, confiables y libres de mantenimiento.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: XKC-Y25-V.
Interfaz de salida de alto y bajo nivel.
Material: ABS.
Protección de ingreso: IP67.
Tiempo de respuesta: 500 ms.
Comunicación: RS485.
Temperatura de funcionamiento: 0 °C a 105 °C.
Espesor de inducción (sensibilidad): 0 mm a 13 mm.
Humedad: 5% a 100%.
Voltajes:
- De alimentación: 5 V – 24 VDC.
- Salida (Nivel HIGH): VIN.
- Salida (Nivel LOW): 0 Volts.
Corriente:
- Consumo: 5 mA.
- De salida: 1 – 100 mA.

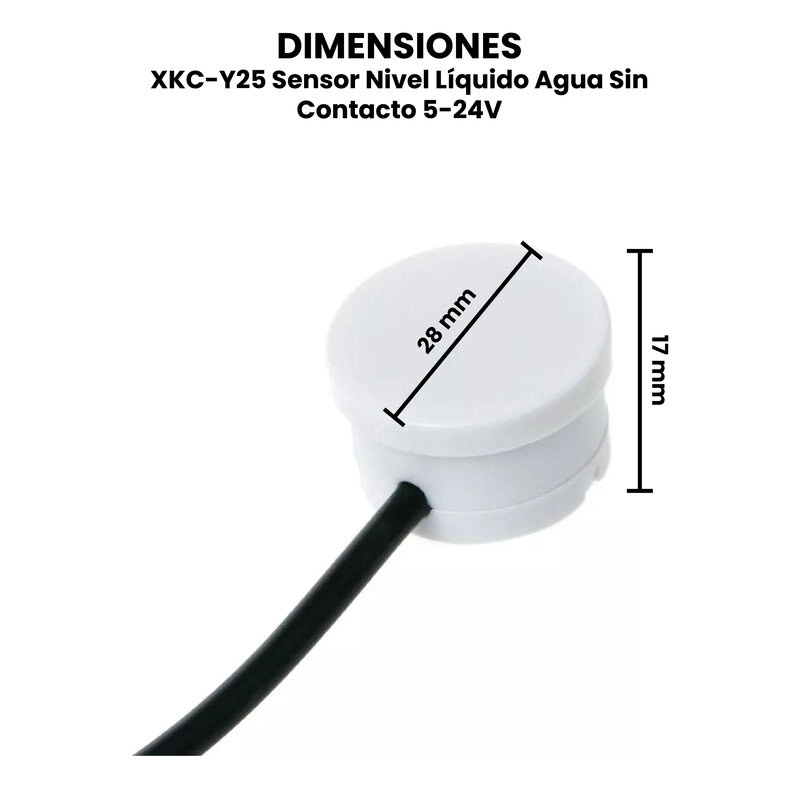

Dimensiones: 28 mm x 17 mm x 60 mm.
Peso: 21 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el Sensor de Nivel XKC-Y25?

Por medio de la capacitancia inductiva el sensor detectar la presencia de líquido distribuida en el inductor (que tiene capacitancia estática al suelo), cuando el nivel de líquido sube lentamente y se acerca al sensor la capacitancia parasitaria del líquido se acopla a esta capacitancia estática, aumenta la capacitancia final del inductor, es entonces la entrada a la conversión de señal, cambia la capacitancia a cambio de señal eléctrica, entonces se utiliza un algoritmo para detectar y determinar el grado de cambio, cuando el cambio supera un cierto umbral, el nivel de líquido alcanza el punto de detección.

¿Cuándo conectamos el cable negro (cable de modo funcionamiento) a estado negativo qué se obtiene en la salida del sensor?

Lo que se obtiene a la salida es una señal negativa. Para realizar una prueba puedes realizar una conexión de una resistencia y un led en serie. Recuerda solo las polaridades del led para no quemarlo. La salida al negativo del led y el positivo al pin de la resistencia. Cuando el sensor no detecta líquido, el led de prueba deberá estar encendido, pero cuando el sensor se activa, el led de prueba se apaga.

¿Cuándo conectamos el cable negro (cable de modo funcionamiento) a estado positivo qué se obtiene en la salida del sensor?

Lo que se obtiene a la salida es una señal positiva. Te darás cuenta si realizas la prueba con una resistencia y un led en serie. Tendrás que conectar la salida al pin positivo del led y el negativo al pin de la resistencia. Cuando el sensor no detecta líquido, el led de prueba estará apagado, pero cuando el sensor detecta el líquido, el led de prueba se deberá activar.

Resumiendo.

Cable negro (M) es el control de nivel de salida (salida positiva o negativa): Cuando el cable negro se conecta a nivel alto, el cable amarillo es el cable de señal de salida positiva; si hay inducción, la salida es de nivel alto; si no hay inducción, la salida es de nivel bajo (desconexión NPN). Cuando el cable negro se conecta a nivel bajo, el cable amarillo es el cable de señal de salida negativa; si hay inducción, la salida es de nivel bajo; si no hay inducción, la salida es de nivel alto.
