Mini 560 Regulador Step Down 99% Eficiencia

Mini 560 Regulador Step Down

Name: Mini 560 Regulador Step Down
SKU: 66211
Availability: InStock

Rango de precios: desde $ 24.00 hasta $ 40.00

Voltaje:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: 12v, 3.3v, 560, 5v, 9V, alimentación, buck, conmutacion, convertidor, DC, Descendente, Down, energia, fuente, JW5068A, mini, mini560, reductor de voltaje, Regulación, regulador, step down

Comprados juntos frecuentemente

INFORMACIÓN

El regulador mini 560 Step Down, también llamado buck es un dispositivo electrónico utilizado para convertir una fuente de energía con un voltaje mayor a uno más bajo de manera eficiente. Disponible para voltajes de salida:

3.3V.
5V.
9V.
12V.

Su eficiencia de conversión es del 99% garantiza una conversión casi total de la energía de entrada en energía de salida. Se emplea en una variedad de aplicaciones, como sistemas de energía solar, electrónica de consumo y sistemas de iluminación LED, para proporcionar un voltaje constante y seguro a dispositivos electrónicos que operan con voltajes más bajos que la fuente de alimentación disponible.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Regulador Step Down.
Frecuencia de Operación: 500 kHz.
Eficiencia de Conversión: 99% máximo.
Método de Rectificación: Rectificación Sincrónica.
Temperatura de Operación: – 40 °C a + 85 °C.

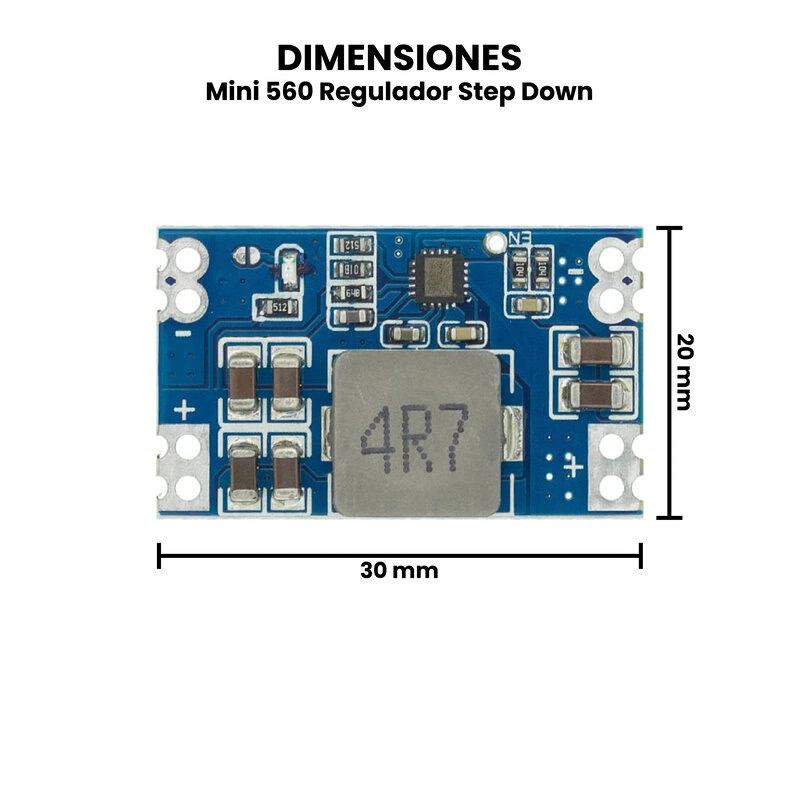

Dimensiones: 20 mm x 30 mm x 4 mm.

3.3V Step Down

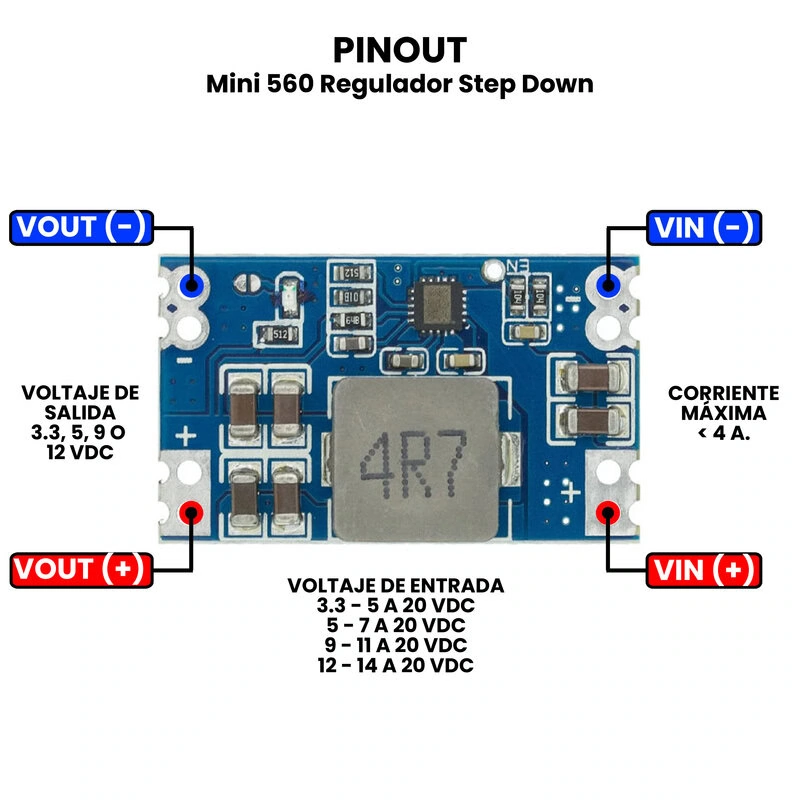

Voltaje de Entrada: 5 a 20 VDC.
Voltaje de Salida: 3.3 VDC.
Corriente de Salida: < 5 A.
Peso: 53 g.

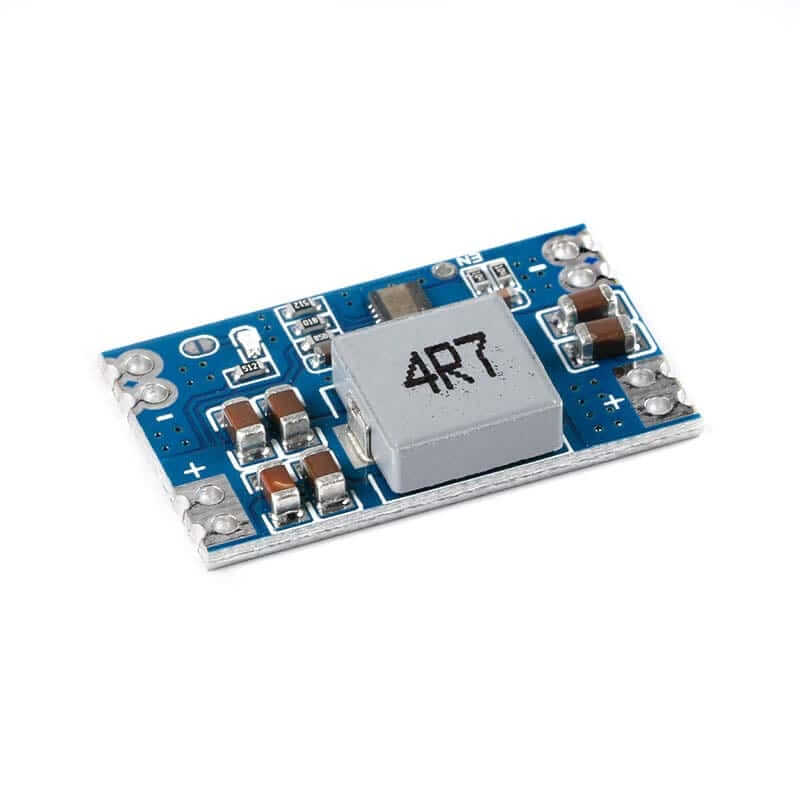

5V Step Down

Voltaje de Entrada: 7 a 20 VDC.
Voltaje de Salida: 5 VDC.
Corriente de Salida: < 5 A.
Peso: 52 g.

9V Step Down

Voltaje de Entrada: 11 a 20 VDC.
Voltaje de Salida: 9 VDC.
Corriente de Salida: < 4 A.
Peso: 55 g.

12V Step Down

Voltaje de Entrada: 14 a 20 VDC.
Voltaje de Salida: 12 VDC.
Corriente de Salida: < 4 A.
Peso: 53 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

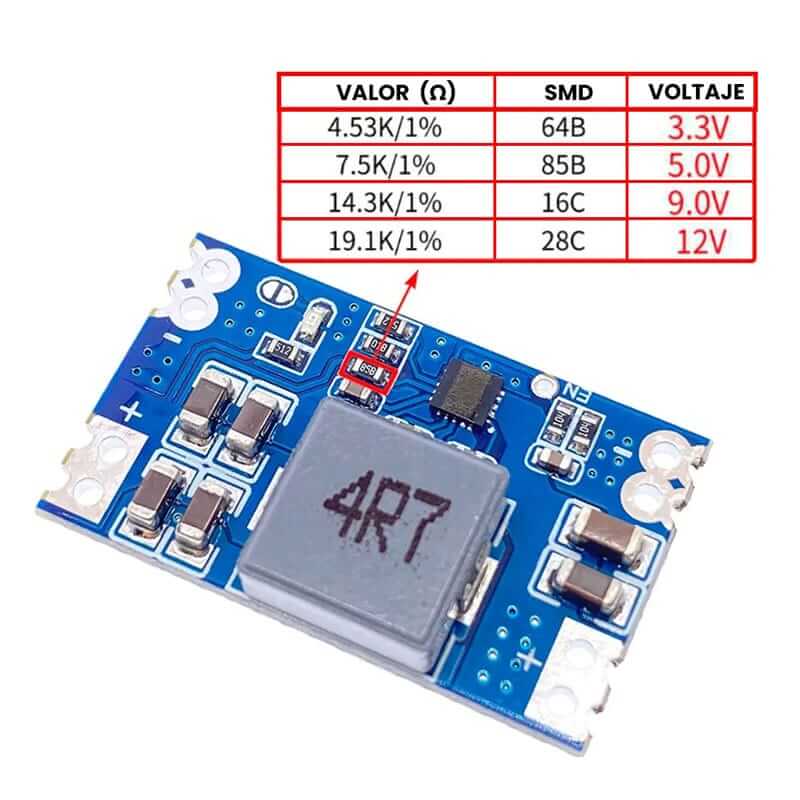

Diferencia entre los Mini 560

Las PCB del regulador Step Down son muy similares, aunque la salida de voltaje puede variar entre 3.3V a 12V. Esta salida depende de una resistencia SMD, a continuación se muestra cuáles son los valores correspondientes de esta para los diversos voltajes de salida que tiene el Buck:
