WDR-120-24 Fuente Conmutada para Riel DIN 24V 5A MEAN WELL

INFORMACIÓN

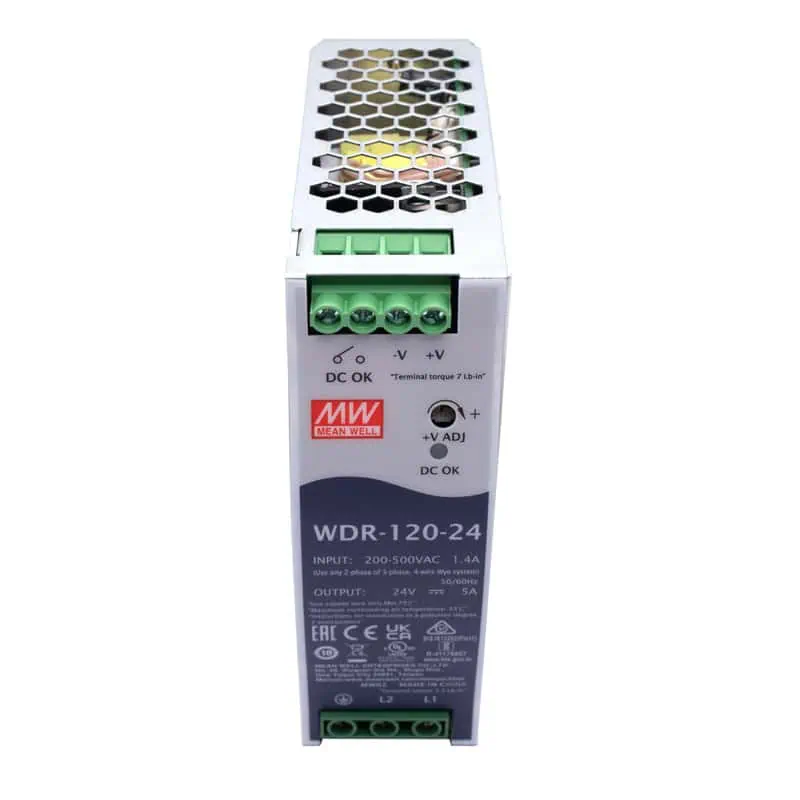

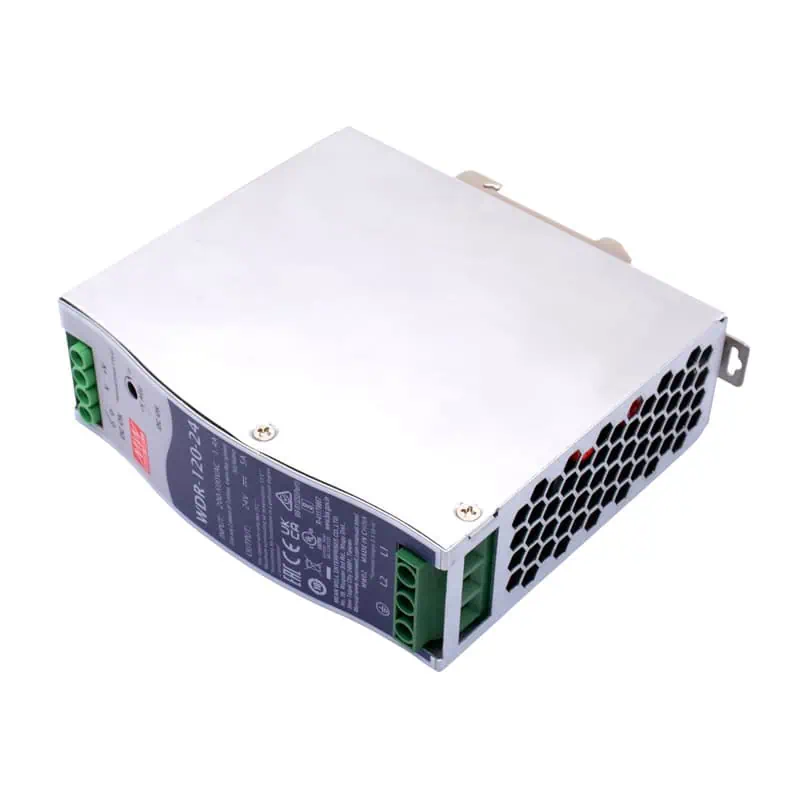

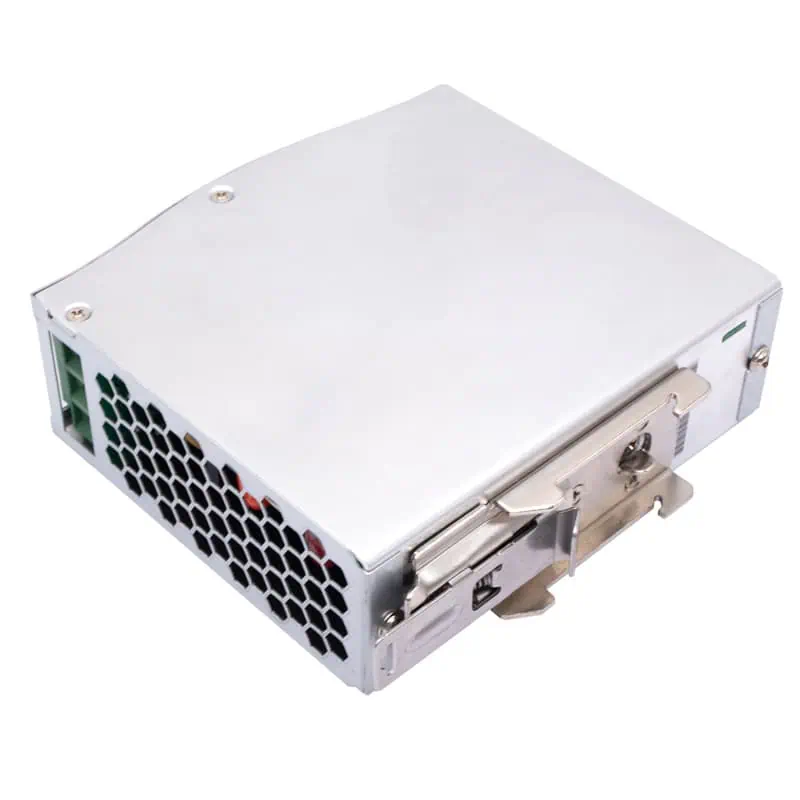

La WDR-120-24 de MEAN WELL es una fuente de alimentación conmutada industrial diseñada para montaje en riel DIN, capaz de convertir corriente alterna en 24 V DC con una corriente de hasta 5 A (120 W). Su formato vertical permite ahorrar espacio dentro de tableros eléctricos, y su sistema de enfriamiento por convección natural elimina la necesidad de ventilador. Admite un amplio rango de entrada monofásica y bifásica de 180 a 550 VAC, lo que facilita su uso en entornos industriales con diferentes condiciones de alimentación.

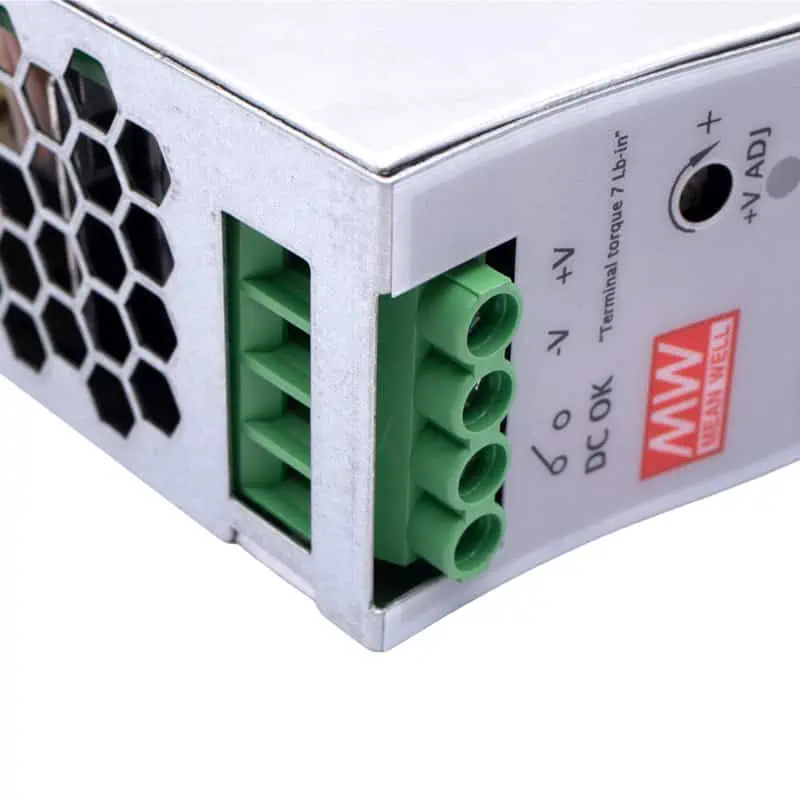

Está pensada para automatización y control industrial, donde se requiere una instalación rápida sobre riel TS-35 y monitoreo del estado de la fuente mediante su contacto de relé DC OK. Incorpora protecciones contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de cumplir con normas para equipo de control industrial y niveles de inmunidad EMC para ambientes exigentes, lo que permite integrarla en sistemas de operación continua dentro de gabinetes eléctricos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada para Riel DIN
• Modelo: WDR-120-24
• Marca: MEAN WELL
• Voltaje:
  • Entrada: 180 – 550 V AC (monofásica o bifásica)
  • Salida: 24 V DC
• Corriente de salida: 5A
• Frecuencia: 50/60Hz
• Potencia: 120W
• Protección:
  • Sobretemperatura
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Montaje: Riel DIN TS-35 / 7.5 o 15 mm
• Indicador LED de encendido
• Prueba de burn-in al 100 % de carga
• Temperatura:
  • Operación: −30 °C a +70 °C (con derating)
  • Almacenamiento: −40 °C a +85 °C
• Dimensiones: 125.3 mm x 113.5 mm x 40 mm
• Peso: 662 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

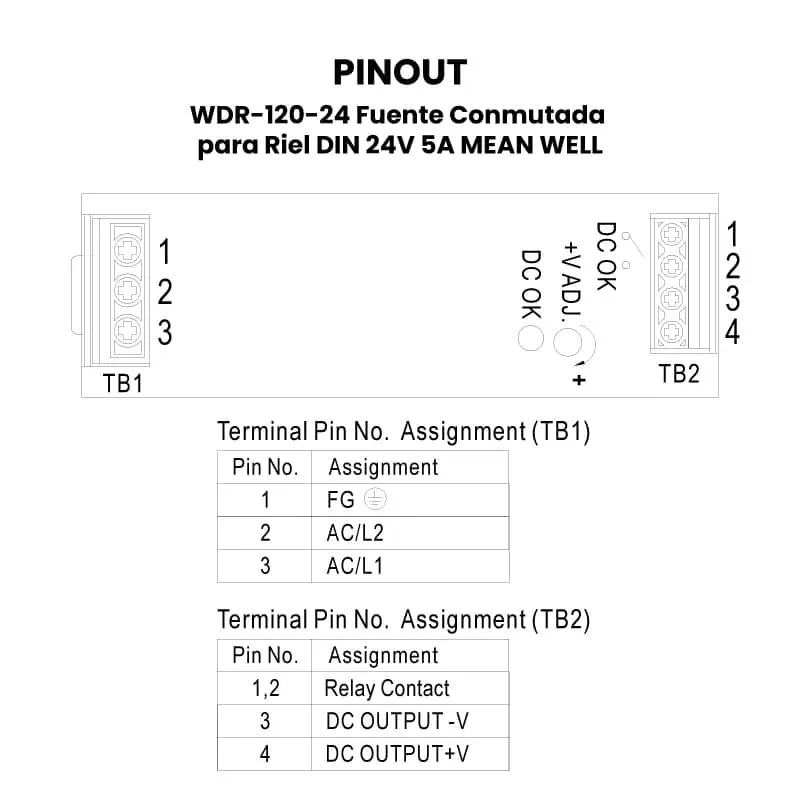

• Pinout

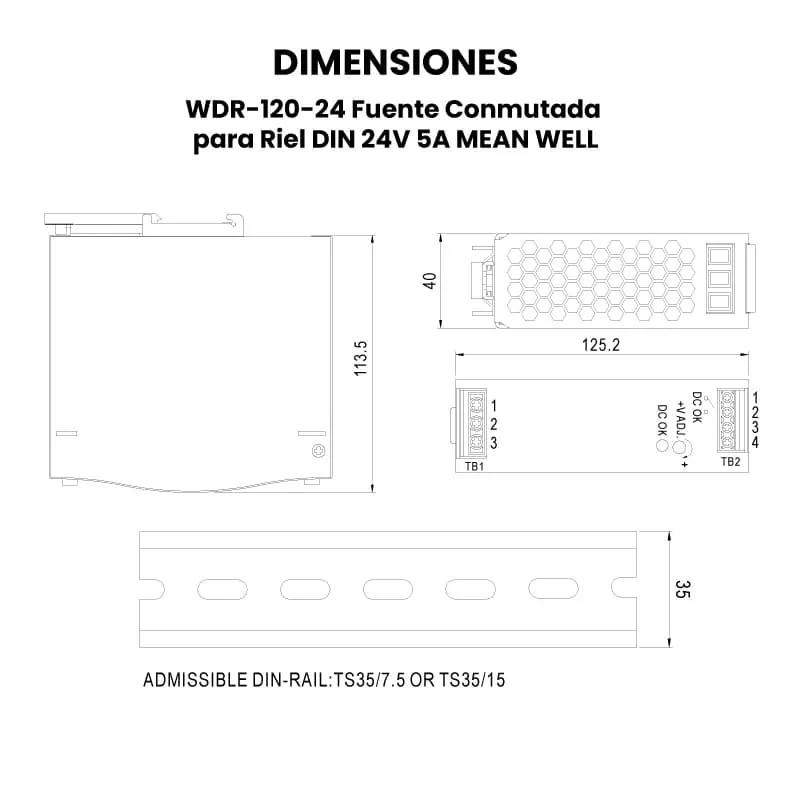

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de PLC y módulos de control industrial
• Sensores industriales, finales de carrera y módulos de I/O
• Sistemas de automatización en tableros eléctricos
• HMI, paneles de operador y equipos SCADA
• Relés, contactores y actuadores de 24 V
• Sistemas de control de procesos
• Equipos de instrumentación industrial
• Switches y equipos de red industrial
• Sistemas de seguridad y control de acceso
• Iluminación de señalización en tableros
• Maquinaria y líneas de producción
• Integración en gabinetes eléctricos con montaje en riel DIN

Recomendaciones de uso

• Verificar que el voltaje de entrada (180–550 VAC) corresponda a la red disponible antes de energizar.

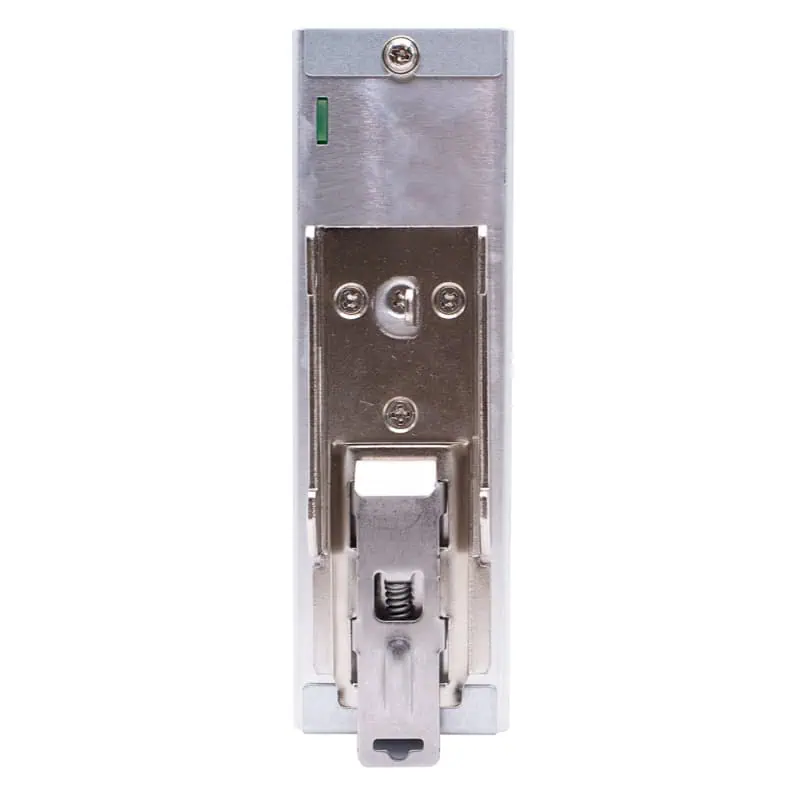

• Montar correctamente sobre riel DIN TS-35, asegurando que quede bien fijada para evitar vibraciones.

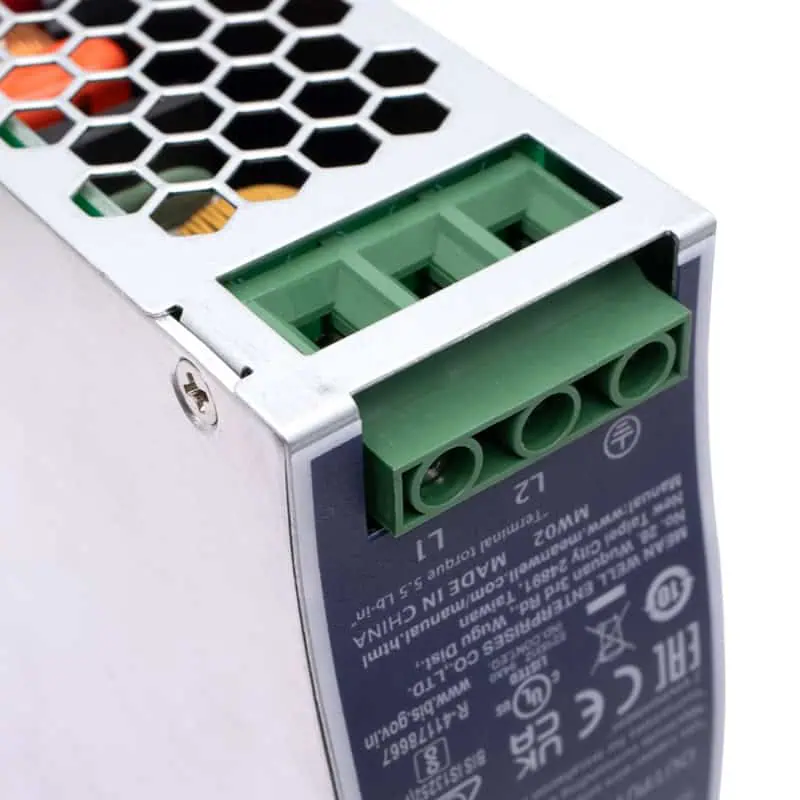

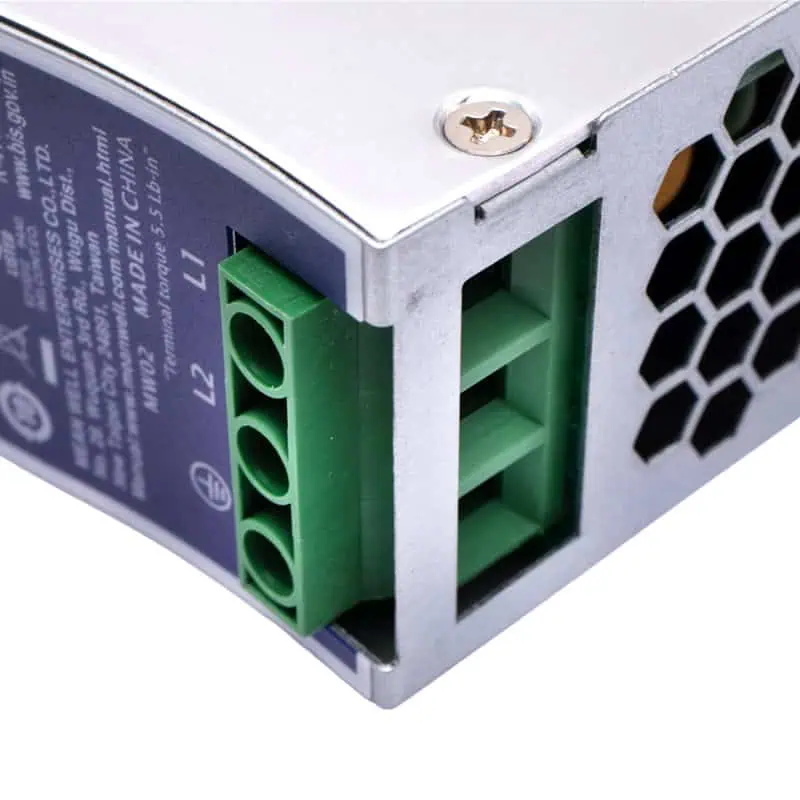

• Conectar de forma adecuada L / N (o L1 / L2) y tierra (PE) para seguridad y reducción de interferencias.
• No exceder la corriente nominal de 5 A en la salida de 24 V.
• Dejar espacio libre alrededor del equipo para permitir la disipación de calor por convección natural.
• Evitar instalarla cerca de fuentes de calor o en gabinetes sin ventilación.
• Utilizar cableado del calibre adecuado según la corriente y la distancia de conexión.
• Ajustar el potenciómetro de salida (V-ADJ) solo si es necesario y verificando el voltaje con un multímetro.

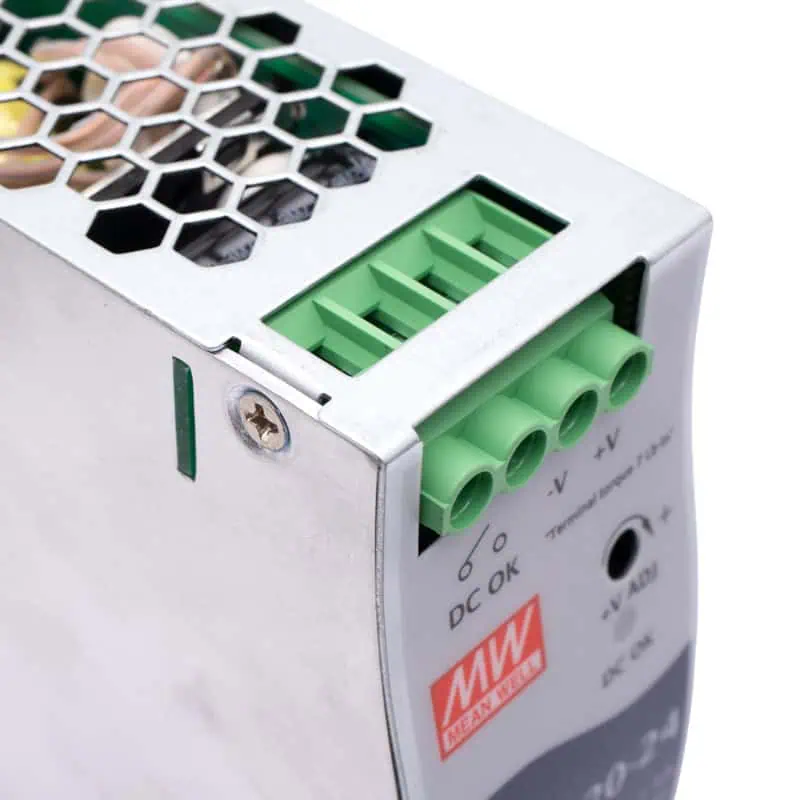

• Aprovechar el contacto de relé DC OK para monitoreo remoto del estado de la fuente en sistemas de control.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete con el grado de protección adecuado.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o modificaciones en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y la vida útil.
