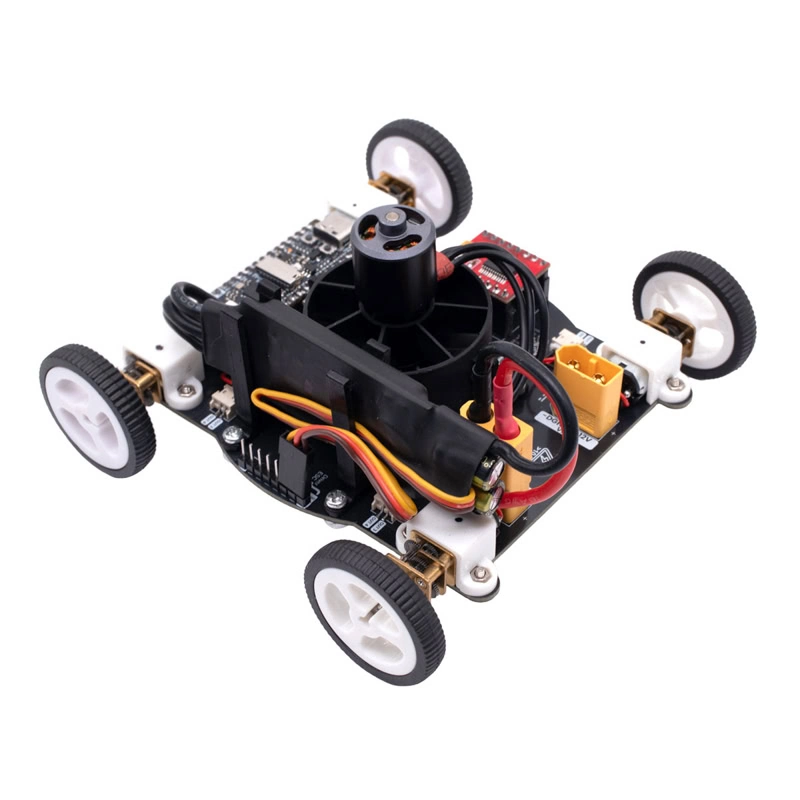

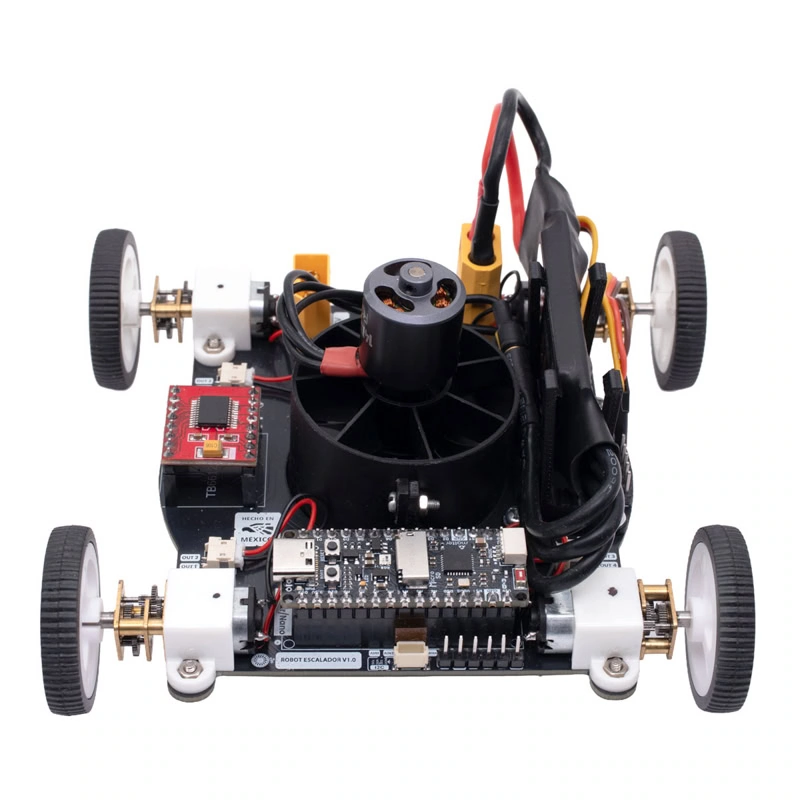

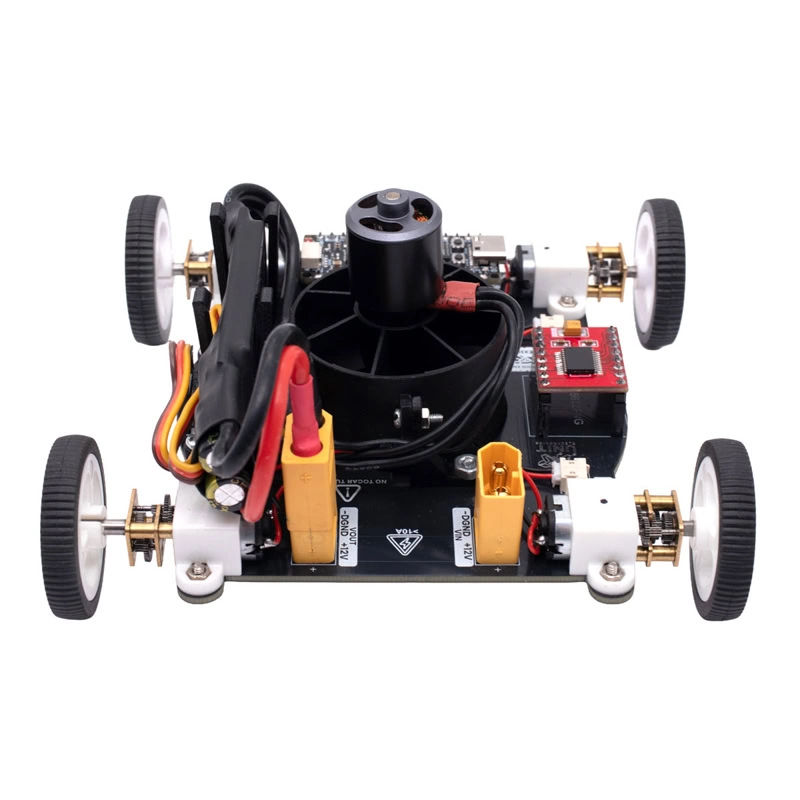

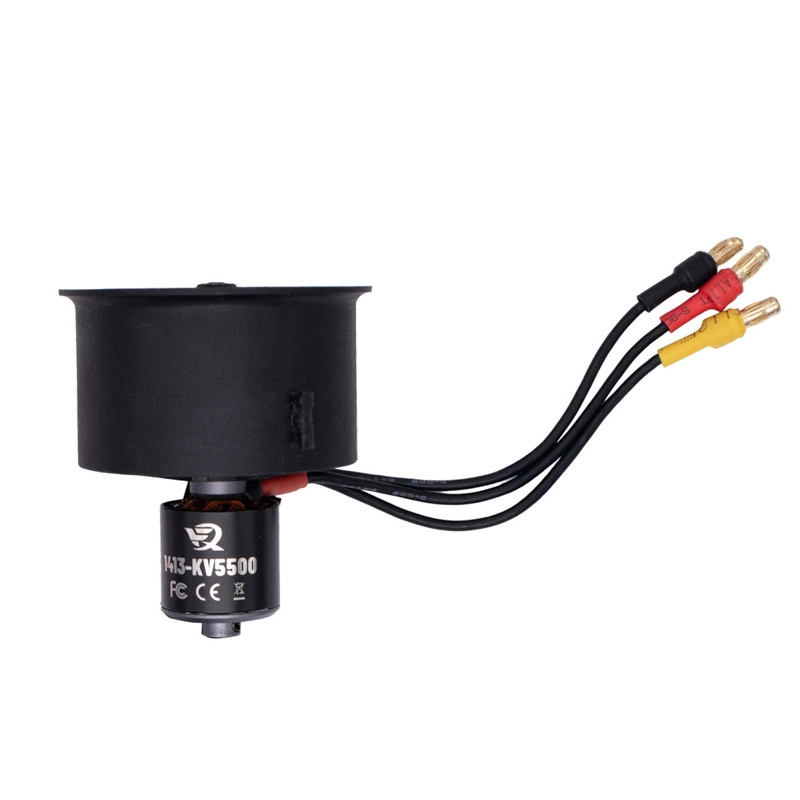

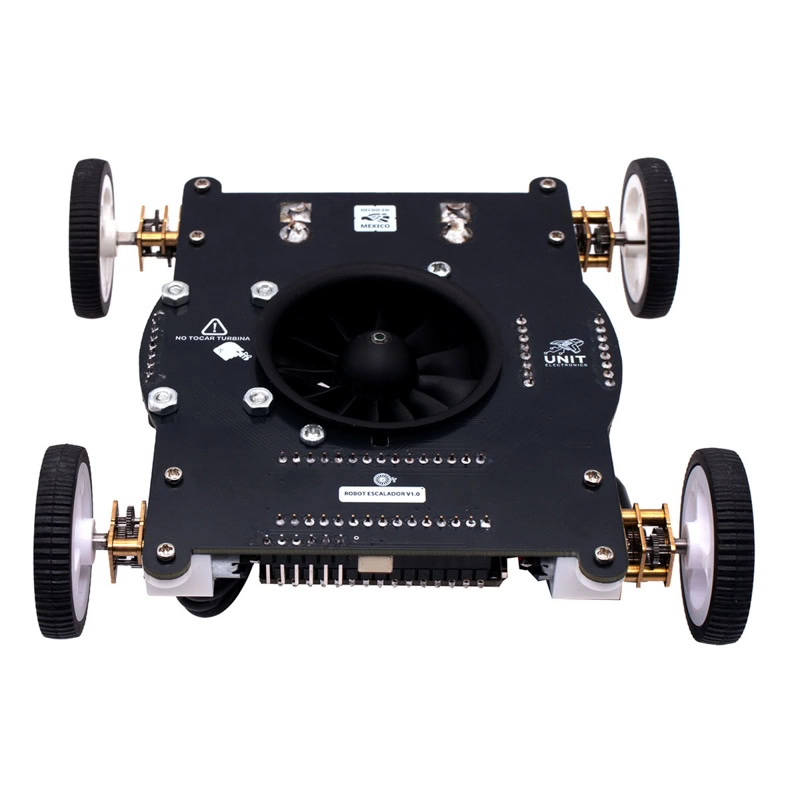

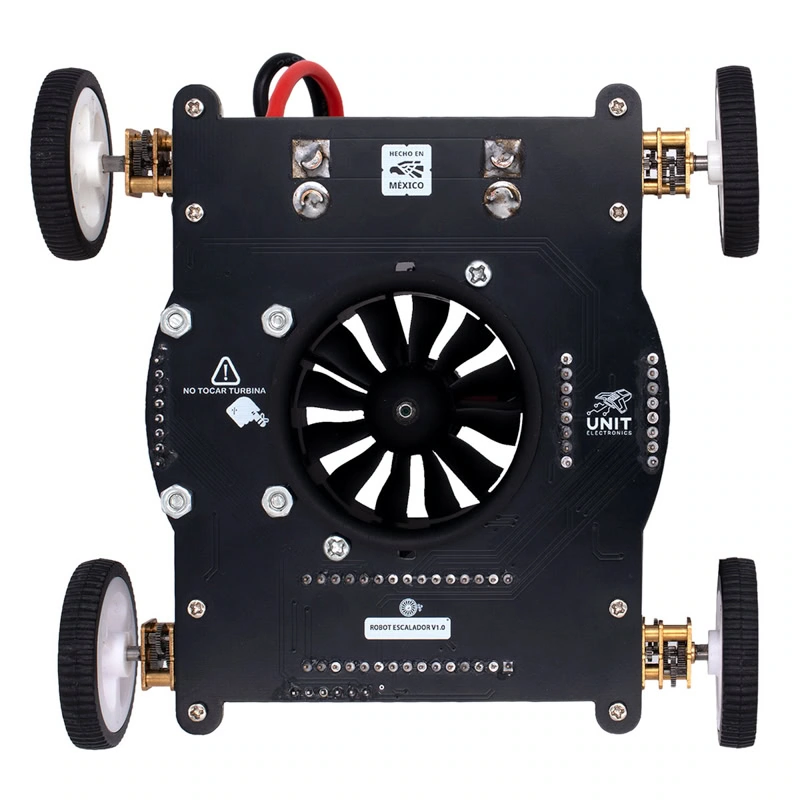

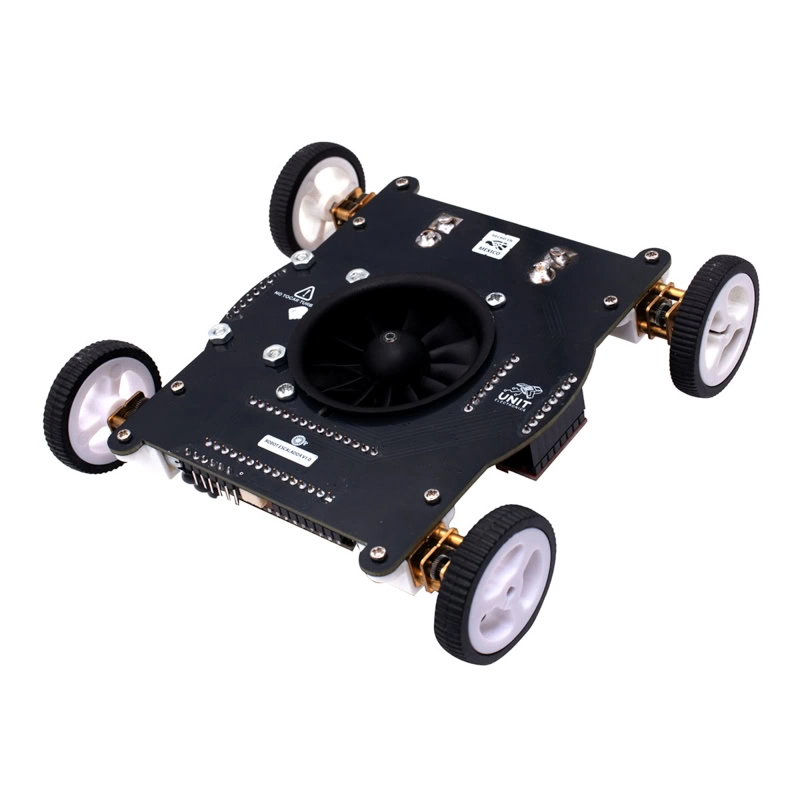

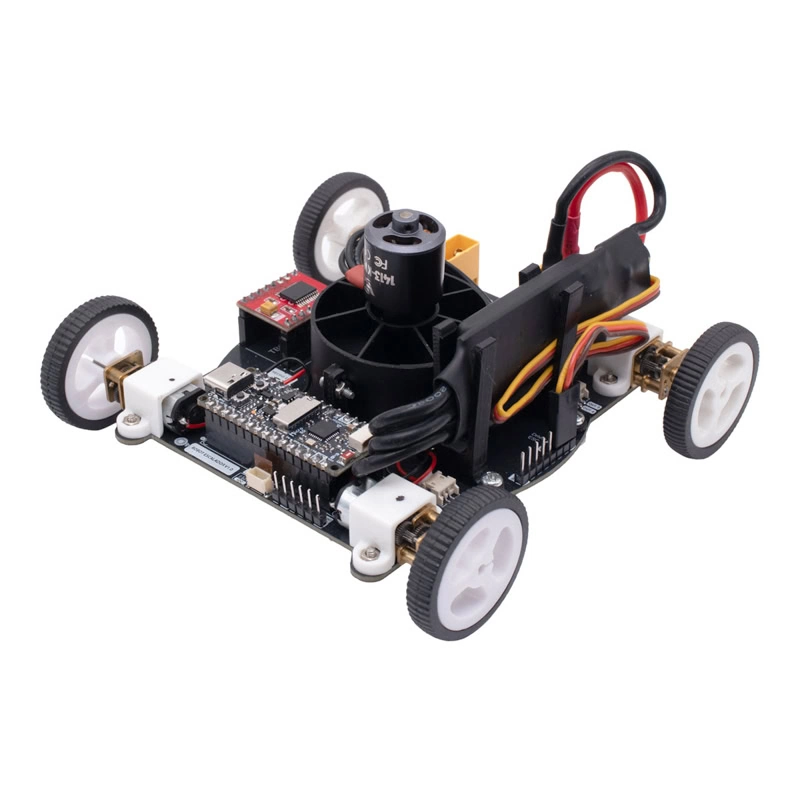

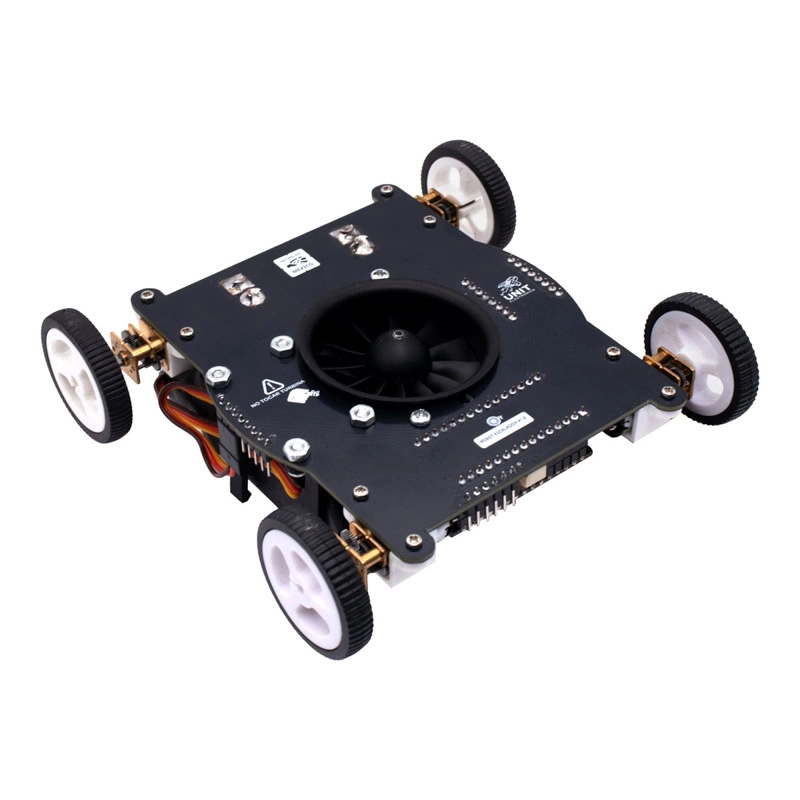

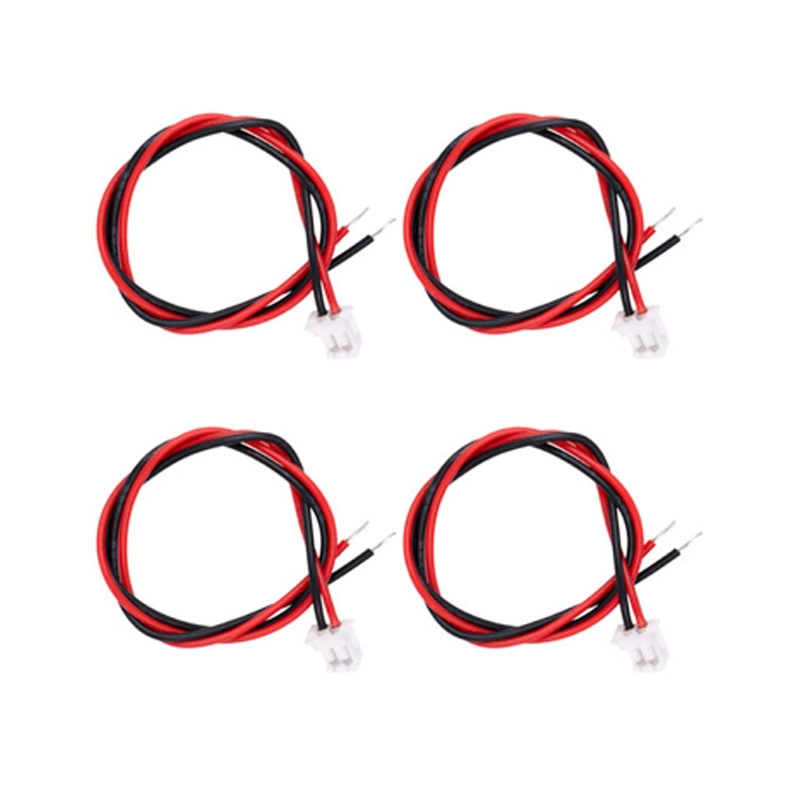

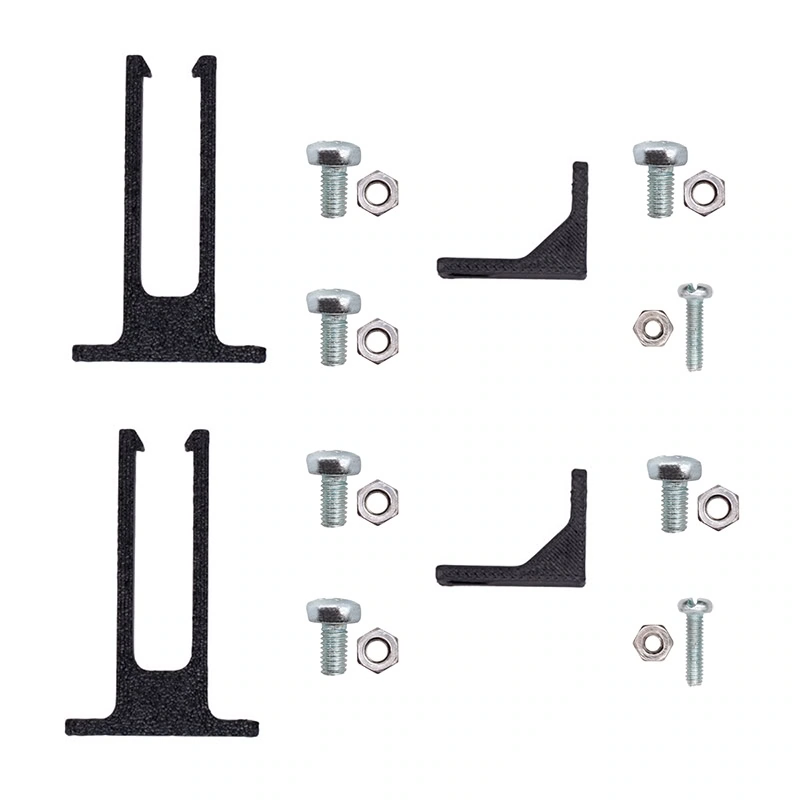

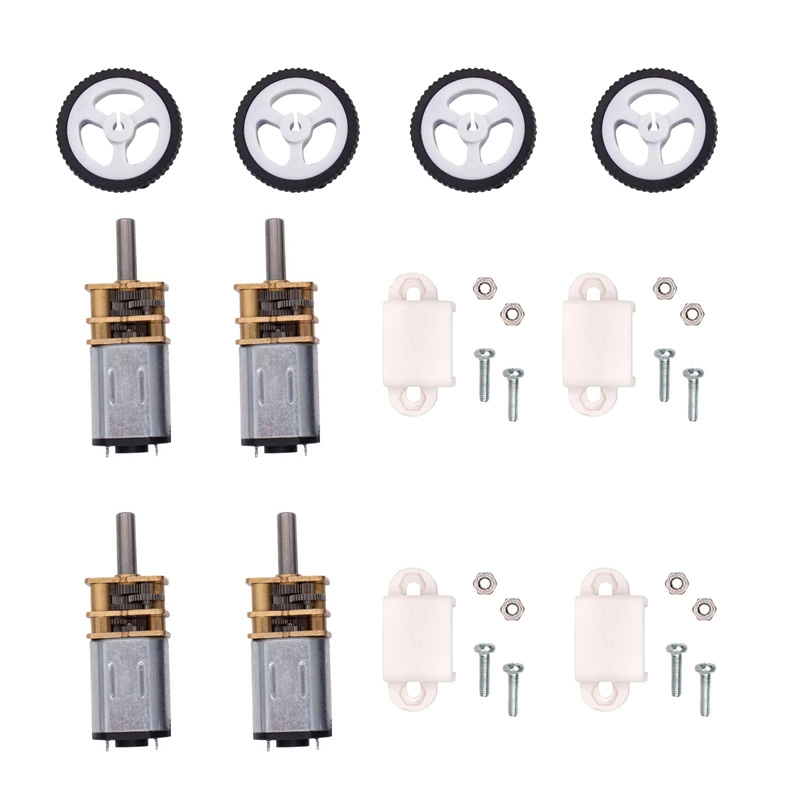

UNIT Robot Escalador V1

Para instalarla:

1. Ve a Programa > Incluir librería > Gestionar bibliotecas…

2. En el buscador escribe: WebSocketsServer

3. Instala la librería WebSockets (normalmente aparece como “WebSockets by Markus Sattler”).

Esta librería es clave porque permite el control en tiempo real del robot por WebSockets (puerto 81).

4) Instala la librería ESP32Servo.h

ESP32Servo.h

1. Programa > Incluir librería > Gestionar bibliotecas…

2. Busca ESP32Servo e instálala.

5) Carga el código en Arduino IDE

1. Crea un sketch nuevo y pega el código completo.

   #include <WiFi.h>             // WiFi en ESP32
   #include <WebServer.h>        // Servidor HTTP para la página
   #include <WebSocketsServer.h> // Servidor WebSocket para control en tiempo real
   #include <ESP32Servo.h>       // Control del ESC (motor brushless)

   // ======================

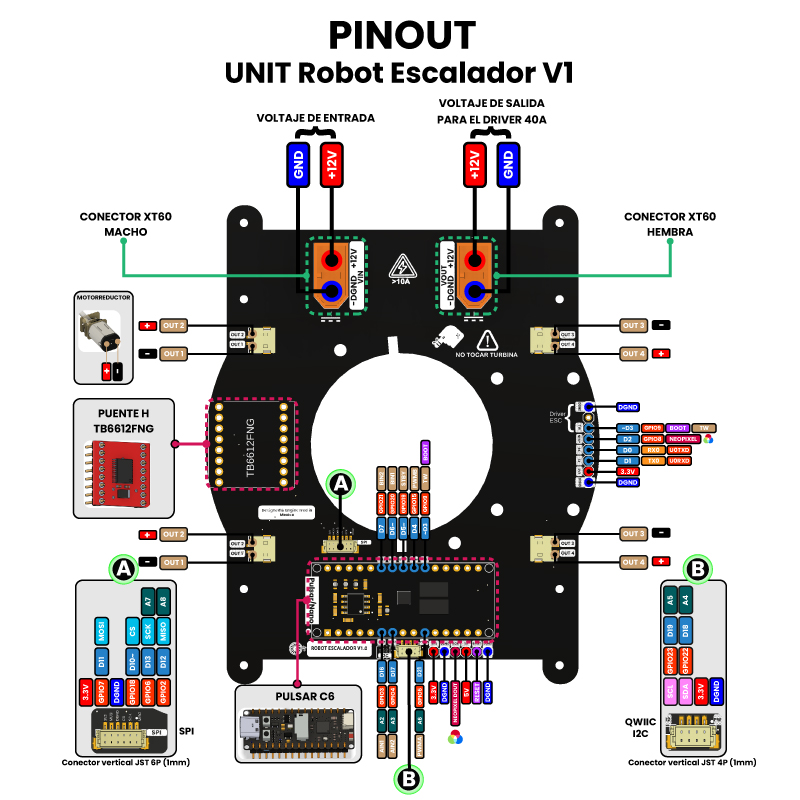

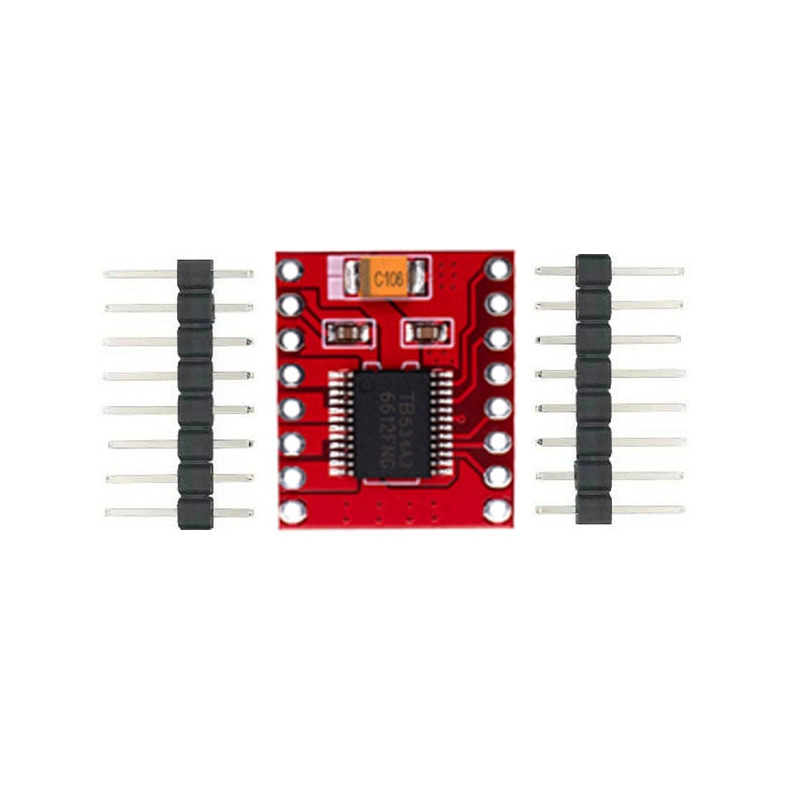

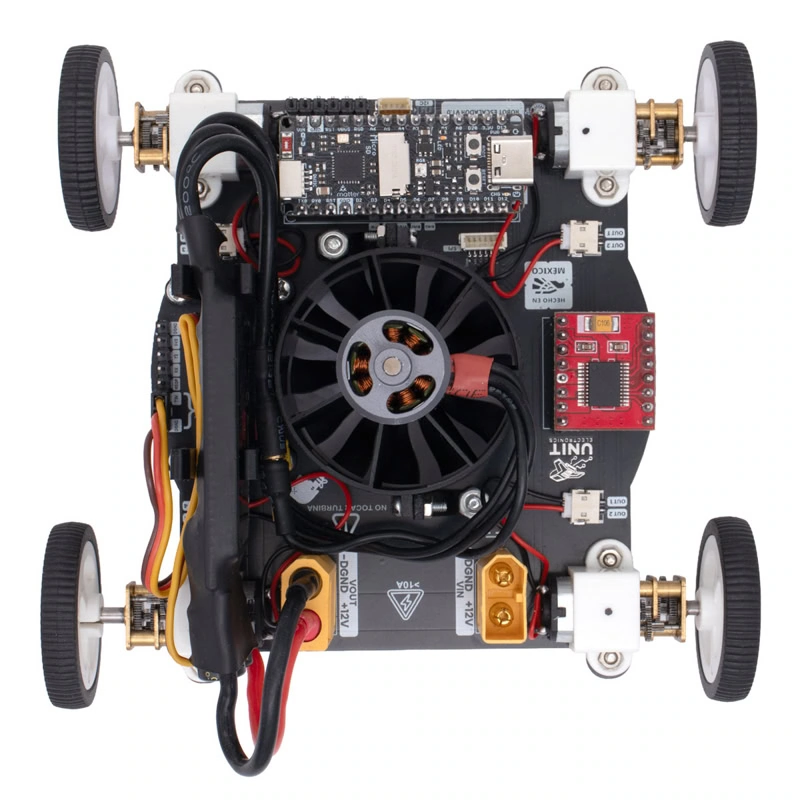

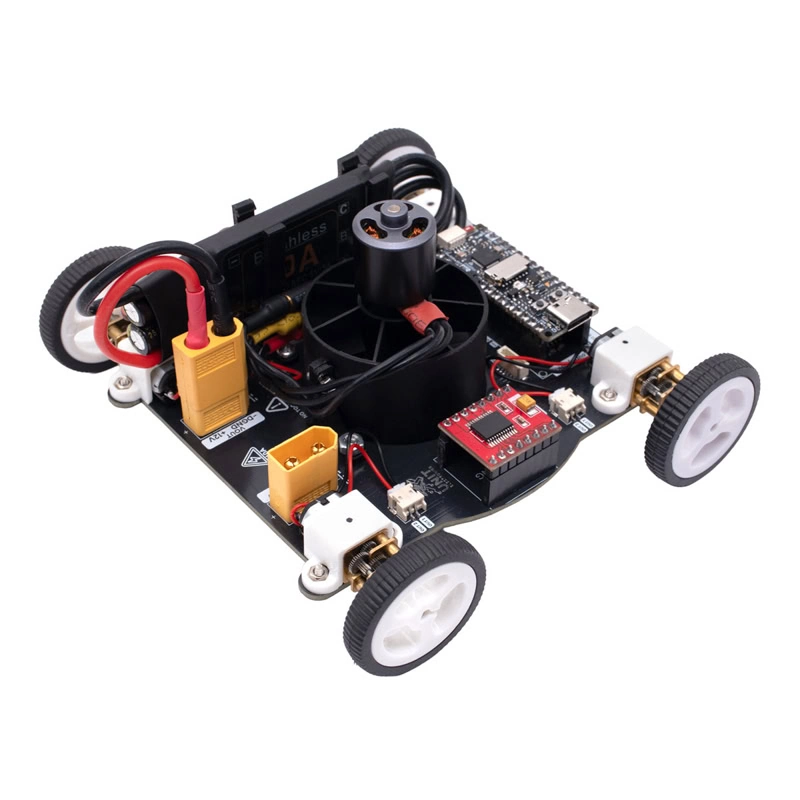

   // Definición de pines TB6612FNG
   // ======================
   #define PWMA 5   // PWM Motor A (velocidad) -> HIGH = velocidad máxima
   #define AIN1 3   // Dirección Motor A
   #define AIN2 4   // Dirección Motor A
   #define PWMB 15  // PWM Motor B (velocidad) -> HIGH = velocidad máxima
   #define BIN1 20  // Dirección Motor B
   #define BIN2 21  // Dirección Motor B
   #define STBY 19  // Standby del driver (HIGH = habilitado)

   // ======================
   // ESC (Electronic Speed Controller)
   // ======================
   Servo ESC;
   int vel_min = 1000;           // Pulso mínimo típico para ESC (µs)
   int vel_max = 1900;           // Pulso máximo típico para ESC (µs)
   #define ESC_PIN 9             // Pin del ESC

   // ======================
   // LED de prueba
   // ======================
   #define LED_PIN 6
   bool ledState = false;

   // ======================
   // Servidor HTTP + WebSocket
   // ======================
   WebServer server(80);
   WebSocketsServer webSocket(81);  // WebSocket en puerto 81

   // ======================
   // WiFi SoftAP
   // ======================
   const char* ssid     = "UNIT ROBOT ESCALADOR";
   const char* password = "12345678";

   // ======================
   // Watchdog de seguridad
   // ======================
   bool motorsActive = false;                    // true si hay movimiento activo
   unsigned long lastCommandTime = 0;           // último comando recibido
   const unsigned long WATCHDOG_TIMEOUT_MS = 700; // tiempo máx sin comandos (ms)

   // ======================
   // Prototipos de funciones
   // ======================
   void forwardMove();
   void backwardMove();
   void leftMove();
   void rightMove();
   void stopMotors();
   void toggleLED();
   void handleRoot();
   void webSocketEvent(uint8_t num, WStype_t type, uint8_t * payload, size_t length);

   // ======================
   // Setup
   // ======================
   void setup() {
     Serial.begin(115200);

     // Pines de motor
     pinMode(AIN1, OUTPUT);
     pinMode(AIN2, OUTPUT);
     pinMode(BIN1, OUTPUT);
     pinMode(BIN2, OUTPUT);
     pinMode(STBY, OUTPUT);
     pinMode(PWMA, OUTPUT);
     pinMode(PWMB, OUTPUT);
     pinMode(LED_PIN, OUTPUT);

     // Driver TB6612FNG activo
     digitalWrite(STBY, HIGH);

     // Velocidad máxima en ambos motores (PWM HIGH)
     digitalWrite(PWMA, HIGH);
     digitalWrite(PWMB, HIGH);

     // LED encendido al inicio
     digitalWrite(LED_PIN, HIGH);

     // ESC
     ESC.setPeriodHertz(50);
     ESC.attach(ESC_PIN, vel_min, vel_max);
     ESC.writeMicroseconds(vel_min);  // apagado
     delay(5000);                     // tiempo de armado del ESC

     // Motores detenidos al inicio
     stopMotors();
     lastCommandTime = millis();

     // WiFi en modo AP
     WiFi.softAP(ssid, password);
     Serial.print("SoftAP configurado. IP: ");
     Serial.println(WiFi.softAPIP());

     // Servidor HTTP (solo para servir la página)
     server.on("/", handleRoot);
     server.begin();
     Serial.println("Servidor HTTP iniciado");

     // Servidor WebSocket
     webSocket.begin();
     webSocket.onEvent(webSocketEvent);
     Serial.println("Servidor WebSocket iniciado en puerto 81");
   }

   // ======================
   // Loop principal
   // ======================
   void loop() {
     server.handleClient();  // Atiende peticiones HTTP (página)
     webSocket.loop();       // Atiende eventos WebSocket

     // Watchdog: si hay movimiento y no llegan comandos, se detiene
     if (motorsActive && (millis() - lastCommandTime > WATCHDOG_TIMEOUT_MS)) {
       Serial.println("Watchdog: sin comandos recientes, deteniendo motores");
       stopMotors();
     }
   }

   // ======================
   // Funciones de movimiento
   // ======================

   void backwardMove () {
     digitalWrite(AIN1, HIGH);
     digitalWrite(AIN2, LOW);
     digitalWrite(BIN1, HIGH);
     digitalWrite(BIN2, LOW);
     motorsActive = true;
     Serial.println("Retroceder");
   }

   void forwardMove() {
     digitalWrite(AIN1, LOW);
     digitalWrite(AIN2, HIGH);
     digitalWrite(BIN1, LOW);
     digitalWrite(BIN2, HIGH);
     motorsActive = true;
     Serial.println("Avanzar");
   }

   void leftMove() {
     digitalWrite(AIN1, LOW);
     digitalWrite(AIN2, HIGH);
     digitalWrite(BIN1, HIGH);
     digitalWrite(BIN2, LOW);
     motorsActive = true;
     Serial.println("Giro izquierda");
   }

   void rightMove () {
     digitalWrite(AIN1, HIGH);
     digitalWrite(AIN2, LOW);
     digitalWrite(BIN1, LOW);
     digitalWrite(BIN2, HIGH);
     motorsActive = true;
     Serial.println("Giro derecha");
   }

   void stopMotors() {
     digitalWrite(AIN1, LOW);
     digitalWrite(AIN2, LOW);
     digitalWrite(BIN1, LOW);
     digitalWrite(BIN2, LOW);
     motorsActive = false;
     Serial.println("Motores detenidos");
   }

   // ======================
   // LED + ESC
   // ======================
   void toggleLED() {
     ledState = !ledState;

     if (ledState) {
       digitalWrite(LED_PIN, HIGH);
       ESC.writeMicroseconds(vel_max); // ESC motor ON
     } else {
       digitalWrite(LED_PIN, LOW);
       ESC.writeMicroseconds(vel_min); // ESC motor OFF
     }
     Serial.print("LED+ESC: ");
     Serial.println(ledState ? "ON" : "OFF");
   }

   // ======================
   // Manejador de eventos WebSocket
   // ======================
   void webSocketEvent(uint8_t num, WStype_t type, uint8_t * payload, size_t length) {
     switch (type) {
       case WStype_CONNECTED: {
         IPAddress ip = webSocket.remoteIP(num);
         Serial.printf("WS Cliente [%u] conectado desde %sn", num, ip.toString().c_str());
         // Por seguridad, al conectar un nuevo cliente, detenemos motores
         stopMotors();
         break;
       }
       case WStype_DISCONNECTED:
         Serial.printf("WS Cliente [%u] desconectadon", num);
         // Si se desconecta el cliente, detenemos el carrito
         stopMotors();
         break;

       case WStype_TEXT: {
         // Convertir payload en String seguro
         String cmd;
         cmd.reserve(length);
         for (size_t i = 0; i < length; i++) {
           cmd += (char)payload[i];
         }

         // Actualizar tiempo del último comando
         lastCommandTime = millis();
         Serial.print("WS cmd: ");
         Serial.println(cmd);

         if (cmd == "fwd") {
           forwardMove();
         } else if (cmd == "back") {
           backwardMove();
         } else if (cmd == "left") {
           leftMove();
         } else if (cmd == "right") {
           rightMove();
         } else if (cmd == "stop") {
           stopMotors();
         } else if (cmd == "toggle-led") {
           toggleLED();
         }
         break;
       }

       default:
         break;
     }
   }

   // ======================
   // Página HTML de control (mismo estilo, ahora con WebSocket)
   // ======================
   void handleRoot() {
     String html = R"rawliteral(
   <!DOCTYPE html>
   <html>
   <head>
     <meta name="viewport" content="width=device-width, initial-scale=1">
     <meta charset="UTF-8">
     <title>UNIT ROBOT ESCALADOR</title>
     <style>
       body {
         font-family: sans-serif;
         text-align: center;
         background-color: #f5f5f5;
         margin: 0;
         padding: 20px;
       }
       h1 { margin-bottom: 10px; }
       #status {
         margin-bottom: 20px;
         font-weight: bold;
       }
       button {
         width: 100px;
         height: 100px;
         font-size: 30px;
         margin: 5px;
         border: none;
         border-radius: 10px;
         background-color: #eb6f0f;
         color: white;
       }
       .center {
         display: flex;
         flex-direction: column;
         align-items: center;
         justify-content: center;
         height: 80vh;
       }
       p {
         -webkit-user-select: none;
         -webkit-touch-callout: none;
         user-select: none;
         pointer-events: none;
         margin: 0;
       }
     </style>
   </head>
   <body>
     <div class="center">
       <h1>UNIT ROBOT ESCALADOR</h1>
       <div id="status">Conectando</div>
       <div>
         <button ontouchstart="startMove('fwd')" ontouchend="stopMove()"
                 onmousedown="startMove('fwd')" onmouseup="stopMove()" onmouseleave="stopMove()">
           <p>▲</p>
         </button>
       </div>
       <div>
         <button ontouchstart="startMove('left')" ontouchend="stopMove()"
                 onmousedown="startMove('left')" onmouseup="stopMove()" onmouseleave="stopMove()">
           <p>◄</p>
         </button>
         <button onclick="sendOnce('toggle-led')">
           <p>✇</p>
         </button>
         <button ontouchstart="startMove('right')" ontouchend="stopMove()"
                 onmousedown="startMove('right')" onmouseup="stopMove()" onmouseleave="stopMove()">
           <p>►</p>
         </button>
       </div>
       <div>
         <button ontouchstart="startMove('back')" ontouchend="stopMove()"
                 onmousedown="startMove('back')" onmouseup="stopMove()" onmouseleave="stopMove()">
           <p>▼</p>
         </button>
       </div>
     </div>

     <script>
       let socket = null;
       let commandInterval = null;

       function setStatus(text, color) {
         const el = document.getElementById('status');
         el.textContent = text;
         el.style.color = color;
       }

       function initWebSocket() {
         // WebSocket en puerto 81 del mismo host
         const wsUrl = 'ws://' + window.location.hostname + ':81/';
         socket = new WebSocket(wsUrl);

         socket.onopen = function() {
           setStatus('Conectado', 'green');
         };

         socket.onclose = function() {
           setStatus('Desconectado', 'red');
           stopMoveLocal();
           // Reintentamos conexión
           setTimeout(initWebSocket, 1000);
         };

         socket.onerror = function() {
           setStatus('Error de conexión', 'red');
         };

         socket.onmessage = function(event) {
           // Si en el futuro quieres enviar info desde el ESP32, se procesa aquí
           console.log('WS mensaje:', event.data);
         };
       }

       function sendRaw(cmd) {
         if (socket && socket.readyState === WebSocket.OPEN) {
           socket.send(cmd);
         }
       }

       // Comando único (toggle LED/ESC)
       function sendOnce(cmd) {
         sendRaw(cmd);
       }

       // Inicia movimiento continuo en una dirección (envía cmd cada 100 ms)
       function startMove(direction) {
         stopMoveLocal(); // limpia intervalos previos
         sendRaw(direction);
         commandInterval = setInterval(() => {
           sendRaw(direction);
         }, 100);
       }

       // Detiene el movimiento (envía "stop")
       function stopMove() {
         stopMoveLocal();
         sendRaw('stop');
       }

       function stopMoveLocal() {
         if (commandInterval) {
           clearInterval(commandInterval);
           commandInterval = null;
         }
       }

       // Asegurar que al soltar el dedo o mouse en cualquier parte se detenga
       window.addEventListener('mouseup', stopMove);
       window.addEventListener('touchend', stopMove);
       window.addEventListener('touchcancel', stopMove);

       // Iniciar WebSocket al cargar la página
       window.addEventListener('load', initWebSocket);
     </script>
   </body>
   </html>
   )rawliteral";

     server.send(200, "text/html", html);
   }


2. Verifica que el nombre de la placa esté correcto en Herramientas.

3. Da clic en ✔ Verificar para compilar.

6) Sube el programa a la UNIT Pulsar

1. Da clic en → Subir.

2. Si Arduino IDE te pide entrar en modo de carga, normalmente se hace con los botones BOOT/RESET (si aplica en tu versión).

3. Cuando termine, abre el Monitor Serial a 115200 baudios.

7) Confirma que el WiFi del robot se creó

En el Monitor Serial debe aparecer algo similar a:

• “SoftAP configurado. IP: …”

• “Servidor HTTP iniciado”

• “Servidor WebSocket iniciado en puerto 81”

8) Prueba el control desde el celular o PC

1. Conéctate a la red WiFi: UNIT ROBOT ESCALADOR
   Contraseña: 12345678

2. En el navegador abre:

3. Usa los botones:

• Flechas: Mover el robot

• ✇: Encender / Apagar turbina (ESC) y LED

¿Cómo controlar el UNIT Robot Escalador?

Ya programado el robot el funcionamiento es el siguiente:

1. Enciende el robot y espera a que la Pulsar inicie.
2. Conéctate por WiFi a la red: “UNIT ROBOT ESCALADOR” (password: 12345678).
3. Abre el navegador y entra a la IP del AP (normalmente): 192.168.4.1.
4. Aparecerá la página de control con flechas:
5. ▲/▼/◄/► = movimiento
6. Botón ✇ = enciende/apaga turbina (ESC) y el LED de prueba
7. Si se pierde la conexión, el sistema aplica freno automático por watchdog.
