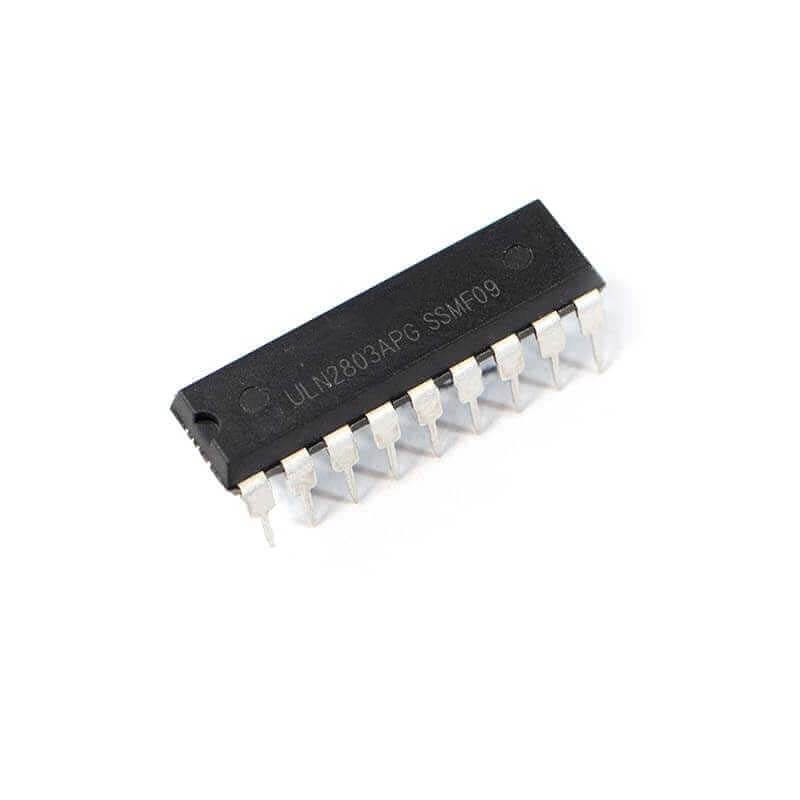

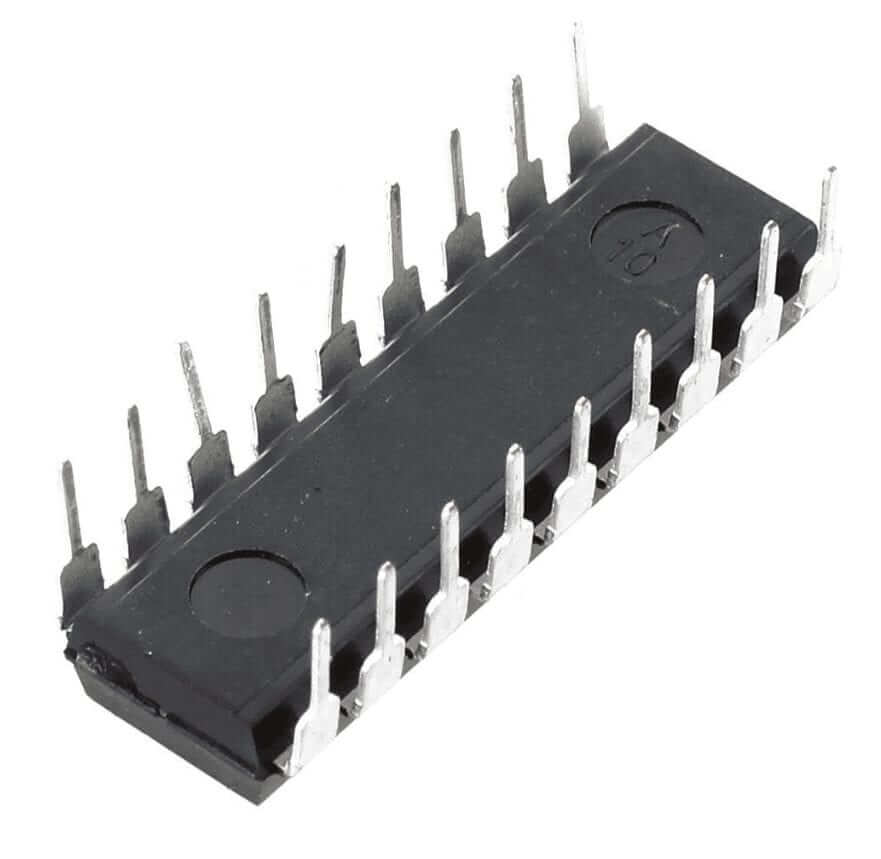

ULN2803A IC con Arreglo de Transistores Darlington

INFORMACIÓN

El dispositivo ULN2803A es un arreglo de transistores Darlington de alto voltaje y alta corriente. El dispositivo consta de ocho pares Darlington NPN con salidas de alto voltaje y diodos de fijación de cátodo común para conmutar cargas inductivas. La corriente nominal de colector de cada par Darlington es de 500 mA. Los pares Darlington pueden conectarse en paralelo para una mayor capacidad de corriente.

Sus aplicaciones incluyen controladores de relés, controladores de martillo, controladores de lámparas, controladores de pantallas (LED y descarga de gas), controladores de línea y búfers lógicos. El ULN2803A cuenta con una resistencia de base en serie de 2,7 kΩ para cada par Darlington, lo que permite su funcionamiento directo con dispositivos TTL o CMOS de 5 V.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Transistores Darlington
• Matrícula: ULN2803C
• Encapsulado: PDIP-18
• Montaje: THT
• Pitch: 2.54 mm
• Número de Pines: 8 pines
• Voltaje de Alimentación: 30 V
• Corriente de suministro: 0.93 -1.35 mA
• Temperatura de trabajo: – 20 C a 85 C

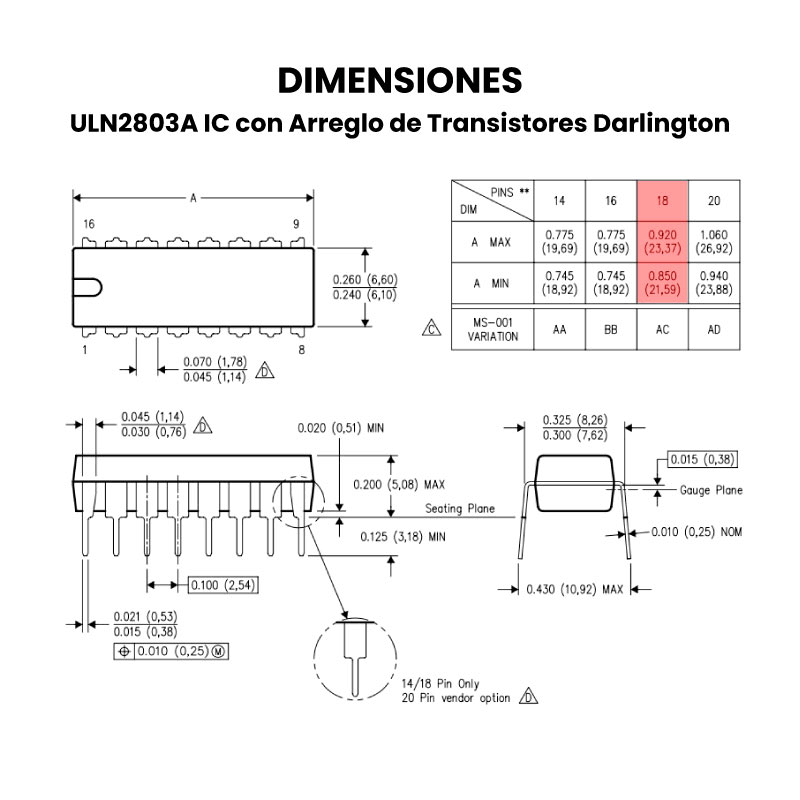

• Dimensiones: 23.37 x 6.50 x 5.08 mm
• Peso: 1.5 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

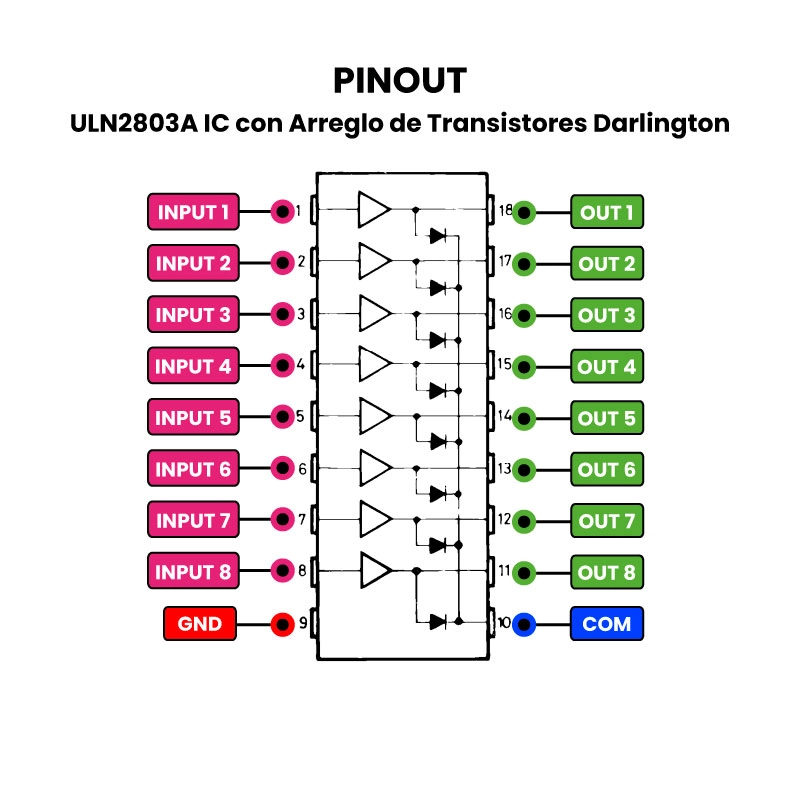

• Pinout
• Dimensiones
• Modelo 3D
• Footprint

INFORMACIÓN ADICIONAL

¿Cómo funciona el ULN2803A?

• Transistores Darlington: Cada canal del ULN2803A utiliza un par de transistores Darlington, que son una configuración de dos transistores NPN conectados en cascada. Esta configuración proporciona una alta ganancia de corriente, lo que significa que una pequeña corriente en la entrada puede controlar una corriente mucho mayor en la salida.

• Aislamiento y protección: El ULN2803A también incluye diodos de protección en cada canal, que están conectados entre la salida y el pin de alimentación común (COM). Estos diodos ayudan a proteger los transistores de las corrientes inversas generadas por cargas inductivas como relés y motores.
• Entrada y Salida: Cada canal tiene una entrada y una salida. La señal de entrada controla el estado de los transistores Darlington, y la salida proporciona la corriente amplificada para controlar la carga.

• Compatibilidad: El ULN2803A es compatible con señales TTL y CMOS, lo que lo hace adecuado para su uso con una variedad de microcontroladores y sistemas lógicos.

Aplicaciones del ULN2803A

Es común en aplicaciones donde se necesita conmutar dispositivos que requieren más corriente de la que puede manejar directamente un microcontrolador o lógica digital.

• Control de relés: Permite controlar el encendido y apagado de relés, que a su vez pueden activar circuitos de mayor potencia.
• Control de motores paso a paso: Se utiliza para controlar motores paso a paso unipolar, proporcionando la corriente necesaria para cada paso.
• Control de solenoides: Activa y desactiva solenoides, que son dispositivos electromagnéticos utilizados en diversas aplicaciones.
• Control de displays LED y de descarga de gas: Permite controlar la intensidad de la luz de los LEDs o activar pantallas de descarga de gas.
• Buffers lógicos: Actúa como un buffer, amplificando la señal y proporcionando aislamiento entre circuitos lógicos y cargas de mayor potencia.
• Controladores de línea: Se utiliza para amplificar y proteger señales de comunicación, especialmente en entornos con ruido.
• Control de lámparas: Puede ser utilizado para encender y apagar lámparas, aunque para atenuación se requiere otro tipo de circuito.
• Control de servomotores: Permite controlar servomotores, que son motores con retroalimentación para posicionamiento preciso.
